Блок манифольда 1БМ-700 предназначен для обвязки насосных агрегатов между собой и устьевым оборудованием при цементировании нефтяных и газовых скважин, гидрав­лическом разрыве пластов и гидропескоструйной перфора­ции.

Блок манифольда изготавливается в двух исполнениях:

а) обычное исполнение блока манифольда (блок мани­фольда 1БМ-700);

б) исполнение блока манифольда для районов с холод­ным климатом (блок манифольда 1БМ-700 С)

Устройство и работа агрегата

Все оборудование блока манифольда (рис.6.58) смонти­ровано на автомобиле повышенной проходимости ЗИЛ-131 и состоит из следующих основных узлов:

- напорного коллектора;

- раздающего коллектора;

- вспомогательного трубопровода;

- подъемной стрелы.

С помощью напорного коллектора 2 (рис.6.59) блок манифольда соединяется с насосными или цементировочными агрегатами. Раздающий коллектор 3 распределяет ра­бочую жидкость (промывочный раствор, воду, песчано-жидкостную смесь) цементировочным и насосным агрега­там. На платформе автомобиля имеется площадка для пере­возки устьевой аппаратуры, погрузка и разгрузка которой проводятся подъемной стрелой 5.

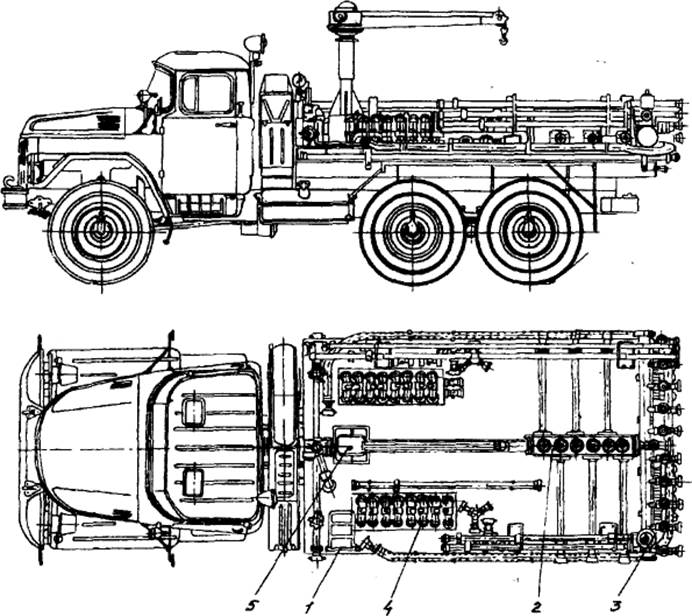

Рис.6.58. Блок манифольда 1БМ-700

1-монтажная база оборудования, 2-напорный коллектор, 3-раздающий коллектор, 4-вспомогательный трубопровод, 5-подъемная стрела

Устройство и работа основных узлов и систем агрегата

Напорный коллектор

Напорный коллектор (рис.6.59) состоит из клапанной коробки 6 с шестью отводами, служащими для присоединения линий насосных агрегатов, центральной трубы и трой­ника с двумя отводами для присоединения линий устьевой головки. На тройнике также установлен предохранительный клапан (рис.6.60) гвоздевого типа и манометр с амортизи­рующим устройством (рис.6.61).

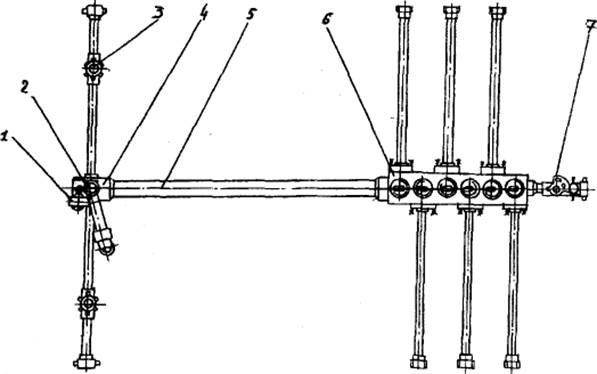

Рис. 6.59. Напорный коллектор

1-разделитель с манометром, 2-предохранительный клапан, 3-проходной клапан, 4-тройник. 5-труба, 6-клапанная коробка, 7-пробковый кран

Клапанная коробка (рис.6.62) имеет шесть обратных клапанов, позволяющих не прерывая процесса нагнетания жидкости автоматически запирать напорную линию каждого насосного агрегата, в случае снижения давления в ней.

Клапана, установленные в клапанной коробке, унифи­цированы с клапанами насосов 2Р-500.

Для снижения давления до нуля в напорном коллекто­ре предусмотрена линия сброса с краном, имеющим услов­ный проход 25 мм (рис.6.63).

На двух линиях, отводимых к устью скважины, преду­смотрены пробковые краны (рис.6.64) с условным проходом 40 мм, которые позволяют отключить в аварийном случае линию, вышедшую из

строя и закончить процесс нагнета­ния жидкости по другой

.

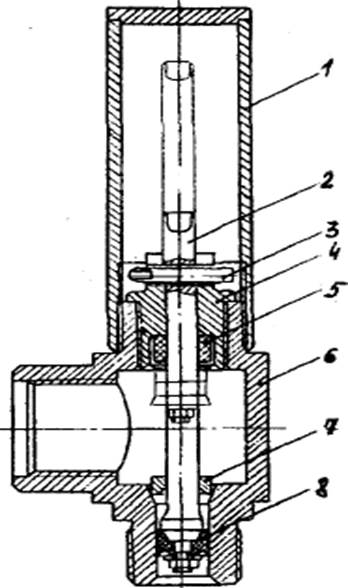

Рис. 6.60. Предохранительный клапан

1-кожух, 2-шток, 3-предохранительный гвоздь, 4-пробка, 5-амортизатор, 6-корпус, 7-кольцо, 8-уплотнение

Раздающий коллектор

Раздающий коллектор (рис.6.65) рассчитан на рабочее давление 25Па и предназначен для раздачи рабочей жидко­сти насосным агрегатам.

Он состоит из центральной трубы с десятью отводами, на каждом из которых установлен пробковый кран 4 с про­ходным сечением 50 мм, и предохранительного клапана 1 пружинного типа.

При цементировании скважин к раздающему коллекто­ру присоединяются линии, подводящие продавочный рас­твор или воду и всасывающие линии цементировочных аг­регатов.

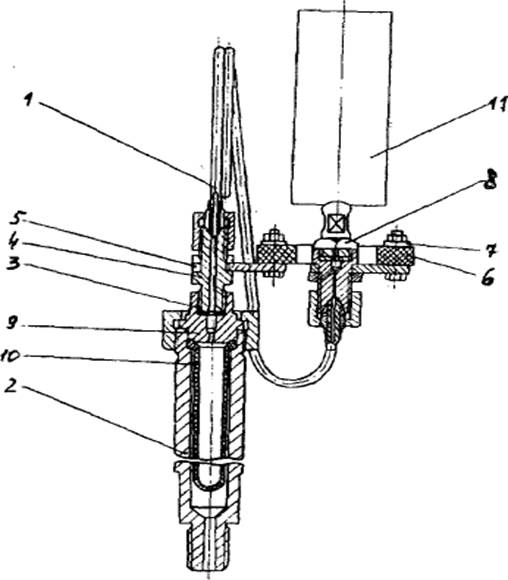

Рас. 6.61. Разделитель с манометром

1-трубка высокого давления, 2-корпус, 3-прокладка, 4,8,9-штуцеры 5,7-планки, 6-амортизатор, 10-мембрана, 11-манометр

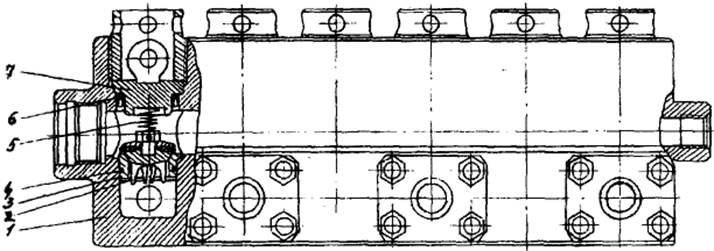

Рис. 6.62. Клапанная коробка.

Рис. 6.63. Пробковый кран (ДУ=25мм)

1-корпус, 2,8-уплотнительные кольца, 3-пробка, 4-гайка, 5-сектор, 6-шестерня, 7-шайба крана

1

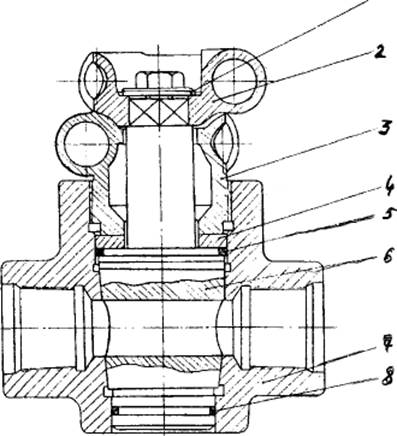

Рис.6.64. Пробковый кран (ДУ=40мм)

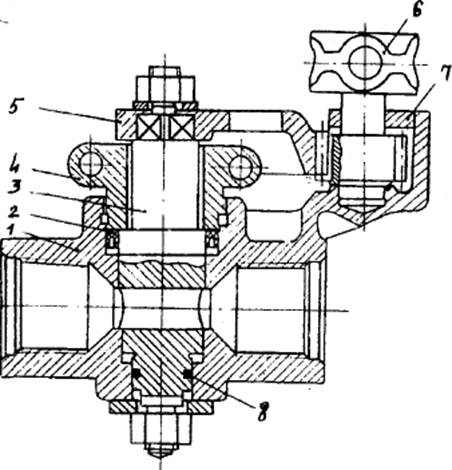

I-шайба, 2-головка, 3-гайка, 4-диск, 5-уплотнение, 6-пробка, 7-корпус крана, 8-уплотнительное кольцо

При гидравлическом разрыве пластов к раздающему коллектору подсоединяются линии пескосмесительных аг­регатов, автоцистерн и т.д., а также всасывающие линии насосных агрегатов.

Вспомогательный трубопровод предназначен для со­единения блока манифольда с устьем скважины, а также для подвода жидкостей к раздающему коллектору.

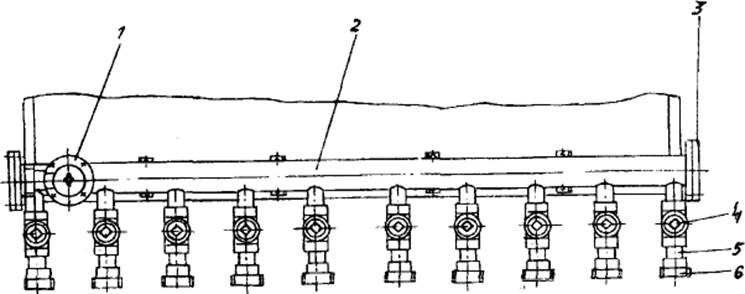

Рис. 6.65. Раздающий коллектор

1-предохранительный пружинный клапан, 2-коллектор, 3-заглушка, 4-кран, 5-патрубок, 6-гнездо конуса.

Вспомогательный трубопровод

В состав вспомогательного трубопровода входят:

- шланг нагнетательный;

- насосно-компрессорные трубы разной длины;

- колена шарнирные;

- вилки;

- переводники.

Нагнетательные шланги представлены на рис. 6.66.

Насосно-компрессорные трубы (рис.6.67) изготавлива­ются из прочной стали. Общая длина труб 80 м.

Шарнирные колена (рис.6.68) и переводники предна­значены для соединения между собой насосно-компрессор­ных труб.

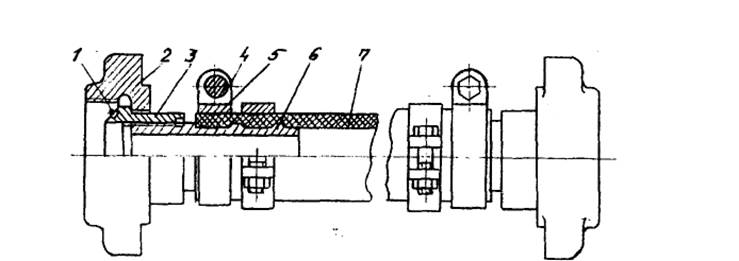

Рис. 6.66. Нагнетательный шланг

1-уплотнительное кольцо, 2-накидная гайка, 3-конус уплотнения, 4-хомут, 5-подкладка, 6-штуцер, 7-рукав

Рис. 6.67. Труба.
