Устройство и работа основных узлов машины
Гидравлический динамограф
Динамограф гидравлический ДГ-3 предназначается для оперативного контроля и исследования работы глубинных насосов в нефтяных скважинах.
Динамограф записывает динамограмму работы глубинного насоса - диаграмму изменения нагрузки в верхней штанге в зависимости от ее перемещения.
Формы и размеры динамограммы и их изменения во время наблюдений позволяют определять различные нарушения в работе глубинных насосов и причины, вызвавшие эти нарушения, что в свою очередь позволяет своевременно принять требуемые меры восстановления нормальной работы насоса.
Система контроля уровня жидкости в скважине
Система СКУ-1 предназначена для контроля динамического и статического уровней жидкости в скважинах, оборудованных глубинными штанговыми и погружными электроцентробежными насосами.
Система СКУ-1 состоит из устройства генерации и приема сигналов, поршневого генератора, вторичной регистрирующей аппаратуры и комплекта специальных фланцев, устанавливаемых на арматуре скважин.
Газоанализатор
Универсальный переносной газоанализатор типа УГ-2 предназначен для определения в воздухе производственных помещений концентрации следующих вредных газов (паров): сернистого ангидрида, ацетилена, окиси углерода, сероводорода, хлора, аммиака, окислов азота, этилового эфира, бензина, бензола, толуола, ксилола, ацетона, углеводородов нефти. Каждый ящик имеет по две верхние откидные крышки с пружинными замками. В переднем ящике в нижней части имеется выдвижной контейнер для размещения отбираемых проб нефти. Для аналогичных целей используется специализированная машина оператора 2СМО-3 (рис. 6.28).
Ящики разделены на ряд гнезд и ячеек для размещения в них приборов, инструмента и принадлежностей. С наружной стороны правого ящика имеются пружинные фиксаторы для крепления угольников.
Установленные на машине приборы позволяют осуществить оперативный контроль и исследование работы глубинных
штанговых насосов: записывать динамограмму изменения нагрузки в верхней штанге в зависимости от ее перемещения; замерять динамический уровень в действующих и статистический уровень в простаивающих скважинах; следить за изменением уровня при прекращении работы станка-качалки; определить концентрацию в воздухе вредных газов, паров, контролировать и регулировать натяжение приводных ремней станков-качалок; производить техническое обслуживание технологического оборудования нефтяных скважин.

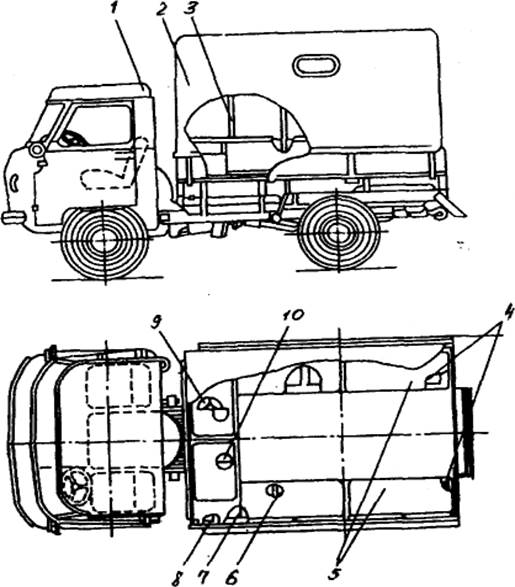

Рис.6.28. Специализированная машина 2СМО-3
1-шасси автомобиля УАЗ-452Д, 2-тент, 3-каркас, 4-емкость для смазки, 5-ящики для инструментов, 6-ящик для системы СКУ-1, 7-диэлектрический комплект, 8-динамограф, 9-газоанализатор, 10-комбинированный прибор
