Промысловый самопогрузчик пс-0,5м

Дата: 2025-05-25; Просмотры: 3
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Промысловый самопогрузчик модернизированный ПС-0,5М предназначен для доставки на скважины длинномер-

ного технологического оборудования (глубинных насосов, глубинно-насосных штанг, насосно-компрессорных труб с покрытием и т.д.) без прицепных устройств с механизиро­ванной погрузкой и разгрузкой при обеспечении его со­хранности в процессе доставки.

Самопогрузчик может быть применен для погрузки, перевозки, разгрузки различного инструмента и другого нефтепромыслового оборудования массой до 500 кг.

Устройство и работа самопогрузчика ПС-0,5

Монтажная база самопогрузчика ПС-0,5М - шасси ав­томобиля УРАЛ-4320 (рис.6.11), на котором смонтировано следующее оборудование:

- платформа;

- гидравлический кран;

- пульт управления;

- приспособление для крепления груза;

- механизм отбора мощности для привода маслонасоса;

- привод акселератора.

Погрузка и выгрузка грузов с платформы самопогруз­чика производится гидравлическим краном 8 (рис.6.11) сле­дующим образом. Выключается привод маслонасоса, соот­ветствующими рычагами гидрораспределителей опускаются опоры гидрокрана до контакта с фунтом, крюковая подвес­ка стрелы крана устанавливается над центром траверсы, которая навешивается затем на крюк. Стрелу крана с тра­версой располагают крюковой подвеской над центром тяже­сти поднимаемого груза. На крюк траверсы навешивают грузозахватные приспособления, соответствующие характеру груза. Груз закрепляется приспособлениями на траверсе и грузится на платформу 4 самопогрузчика. Траверсу уклады­вают на платформе, стрелу гидравлического крана устанав­ливают в транспортное положение крюковой подвеской на настиле платформы в специальной опоре. Отключается при­вод насоса.

Выгрузка груза производится в той же последователь­ности, что и погрузка с той лишь разницей, что груз снима­ется с платформы самопогрузчика.

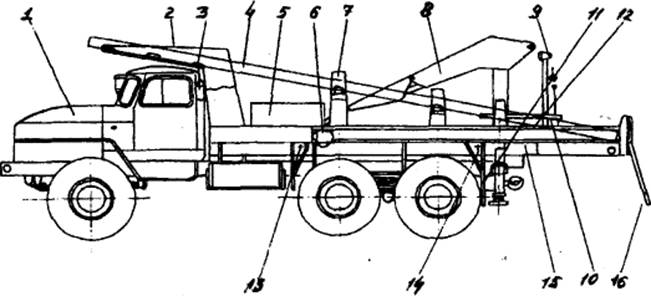

Рис.6.11. Самопогрузчик промысловый ПС-0,5М

1-шасси автомобиля Урал-4320, 2-навес, 3-огнетушитель, 4-платформа, 5-яшики, 6-маслобак, 7-специальная опора, 8-гидравлический кран 4030П, 9-фара, 10-пульт управления, 11- стремянки, 12-траверса, 13,14-ручные лебедки, 15-ящик с оборудованием и инструментом, 16-лестница
