Пескосмесительный агрегат 4ПА
Пескосмесительный агрегат 4ПА предназначен для аккумулирования, транспортирования песка, приготовления песчано-жидкостной смеси и подачи ее с подпором к насосным агрегатам при гидравлическом разрыве нефтяных и газовых пластов. Агрегат может транспортировать также сухой цемент, автономно приготовлять цементные растворы и песчано-жидкостные смеси в широком диапазоне концентраций, необходимых для всех видов обработки нефтяных и газовых скважин.

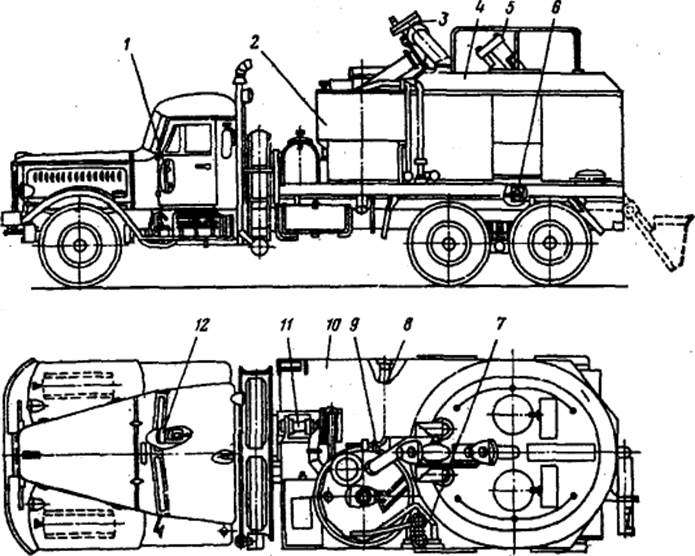

Рис.5.22. Пескосмесительный агрегат 4ПА
1-пульт управления агрегата, 2-смеситель, 3-рабочий шнек, 4-бункер, 5-загрузочный шнек, 6-пневмовибраторы, 7-приемный коллектор, 8-раздаточный коллектор, 9-регулятор подачи сыпучего материала, 10-рама 11-центробежный песковой насос, 12-гидросистема
Все узлы агрегата 4ПА смонтированы на раме, прикрепленной к шасси автомобиля КрАЗ-257 (рис.5.22).
Агрегат 4ПА имеет такое же конструктивное устройство как и агрегат УСП-50.
Глав а 6. АГРЕГАТЫ ДЛЯ МЕХАНИЗАЦИИ РАБОТ

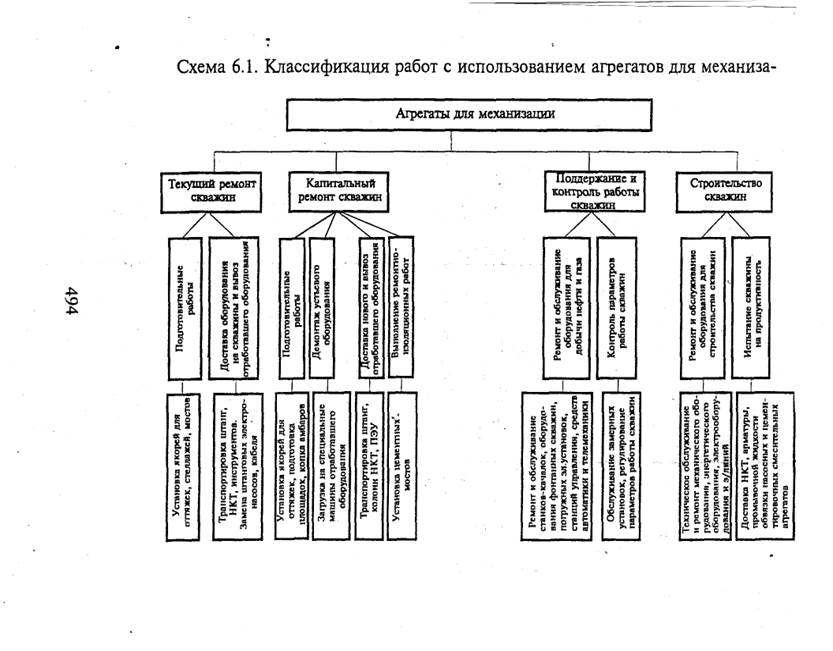

Агрегаты для механизации используются при освоении, ремонте и поддержании работоспособности нефтяных и газовых скважин (схема 6.1.).
Столь широкий диапазон выполняемых работ обусловил и широкое разнообразие конструктивного устройства агрегатов для механизации.

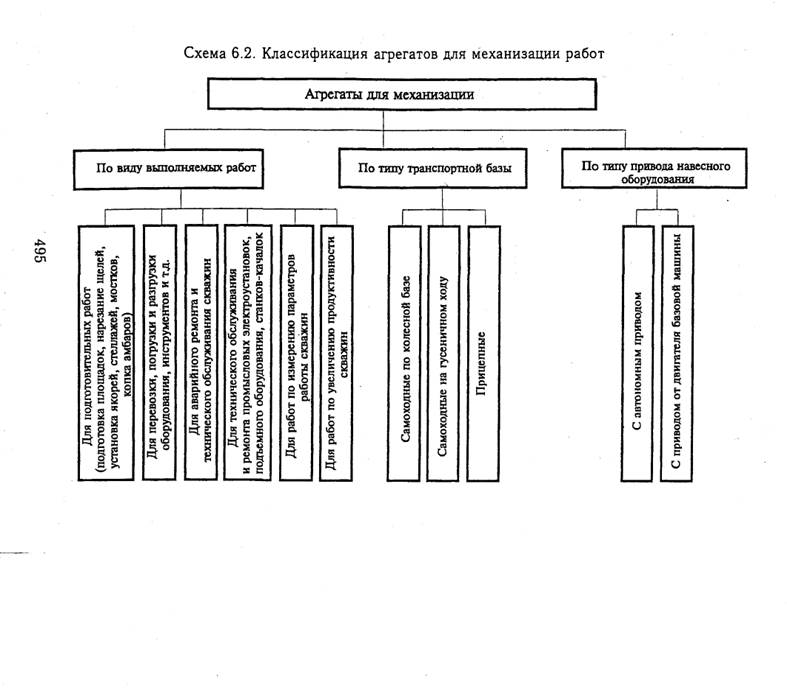

Агрегаты для подготовки площадок (схема 6.2.) имеют обычно приспособление для расчистки (бульдозерный отвал), буры.
Агрегаты, используемые для перевозки, погрузки и разгрузки различного оборудования состоят из грузовой площадки, гидравлического крана, лебедки.
Агрегаты для выполнения аварийных и ремонтных работ снабжаются различными инструментами и приборами для диагностирования и ремонта.
АГРЕГАТЫ ДЛЯ МЕХАНИЗАЦИИ, ПРИМЕНЯЕМЫЕ ДЛЯ ПОДГОТОВИТЕЛЬНЫХ РАБОТ НА СКВАЖИНАХ
агрегат ПАРС
Агрегат ПАРС выполняет работы по подготовке площадок для установки ремонтных агрегатов, нарезанию щелей под якори оттяжек, монтажу и демонтажу устьевого оборудования и фонтанной арматуры, расчистке подъездных путей к скважинам и другим промысловым объектам и погрузочно-разгрузочные работы.
Устройство агрегата и принцип работы
Агрегат ПАРС (рис.6.1) выполнен на базе трактора Т-130МГ1 и имеет следующее навесное оборудование:
- гидравлический кран;
- бульдозерный отвал;
|
|
|
|
- механизм для разработки грунта;
- прицепное устройство;
- механизмы управления.
Для подготовки площадок при текущем и капитальном ремонтах скважин проводят очистку площадок бульдозерным отвалом 3. Режущий орган 7 предназначен для разработки грунтов и нарезания щелей под якоря оттяжек, разработки мерзлого грунта. После окончания работы режущий орган поднимается с помощью механизма подъема 6. Гидравлическим краном 2 производят монтаж и демонтаж устьевого оборудования и погрузочно-разгрузочные работы. Механизм управления 5 находится в кабине трактора и состоит из рычага и тяги.

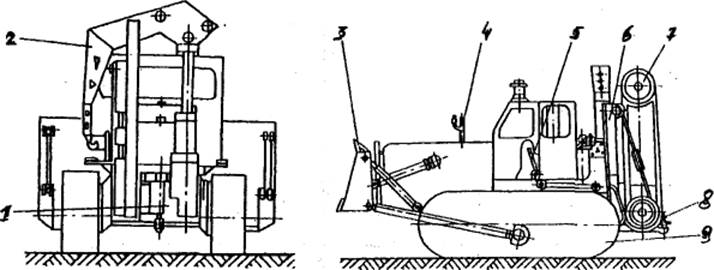

Рис.6.1. Агрегат ПАРС
1 - редуктор, 2 - гидравлический кран, 3 - бульдозерный отвал, 4 - сирена, 5 - механизм управления, 6 - механизм поворота режущего органа, 7 -режущий орган, 8 - прицепное устройство, 9 - трактор
