Установка лсг- 10а
Установка ЛСГ-10А (рис.4.75) предназначена для спуска и подъема на проволоке инструментов и приспособлений, используемых при посадке и извлечении скважинных клапанов, а также для проведения других скважинных работ.

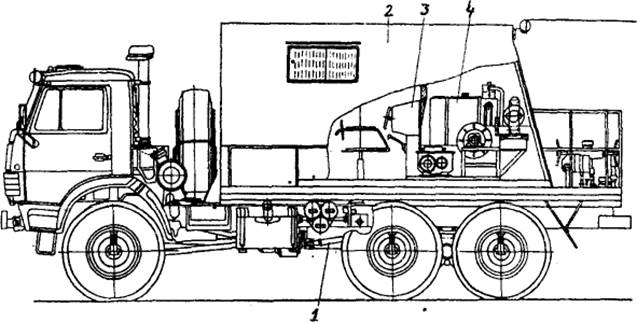

Рис.4.75. Установка ЛСГ-10А
1-узел привода гидронасоса, 2-кузов, 3-лебедка с пультом управления и гидрооборудованием, 4-масляный бак
Установка смонтирована на шасси автомобиля КАМАЗ-4310. Она состоит из узла привода гидронасоса, лебедки с пультом управления и гидрооборудования.
Отбор мощности на привод гидронасоса осуществляется от двигателя автомобиля коробкой отбора мощности, установленной на раздаточной коробке автомобиля. Вращение от коробки отбора мощности к гидронасосам передается карданным валом.
Гидравлический привод лебедки обеспечивает возможность регулирования в широком диапазоне скоростей спуска-подъема, быстрый разгон при проведении ударных операций.
Гидромоторы соединены с первичным валом четырехскоростной коробкой передач.
Привод барабана осуществляется от выходного вала коробки через двухрядную цепную передачу.
Установка снабжена просторным салоном с удобным креслом для оператора и двумя дополнительными сиденьями для персонала. В салоне установлен верстак с тисками для наладки скважинных инструментов. Имеется отопитель, обеспечивающий нормальные условия для персонала при температурах наружного воздуха до -45° С.
Глав а 5. СМЕСИТЕЛЬНЫЕ УСТАНОВКИ.

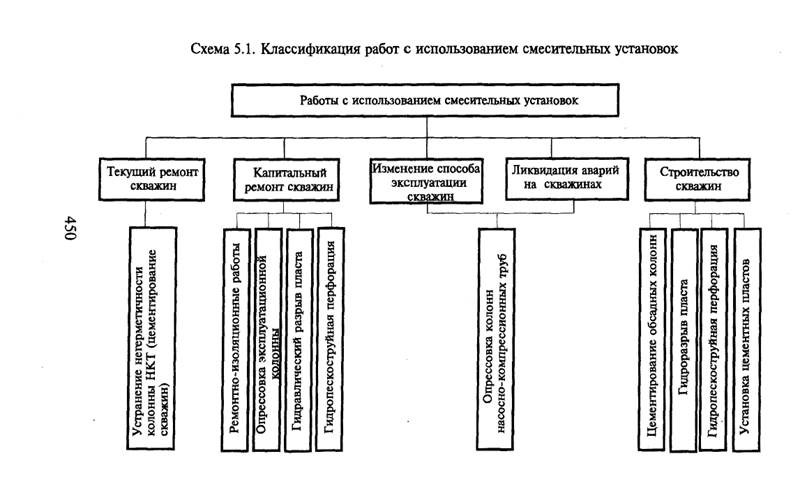

При освоении скважин, их капитальном ремонте проводят такие операции как цементирование нефтяных и газовых скважин, гидроразрыв пласта, ремонтно-изоляционные работы (см. схему 5.1.). Эти работы требуют специального оборудования, позволяющего аккумулировать и транспортировать сухие тампонажные материалы к месту проведения работ, готовить растворы заданной консистенции.
В комплекс оборудования входят смесительные установки, которые обычно работают в паре с цементировочными агрегатами.
Смесительные установки предназначены для приготовления цементных растворов и различных тампонажных смесей, могут быть использованы для приготовления из глинопорошков нормальных и утяжеленных промывочных жидкостей, для транспортировки песка, приготовления песчано-жидкостной смеси и подачи ее на прием насосных установок при гидроразрыве нефтяных и газовых пластов и гидропескоструйной перфорации.

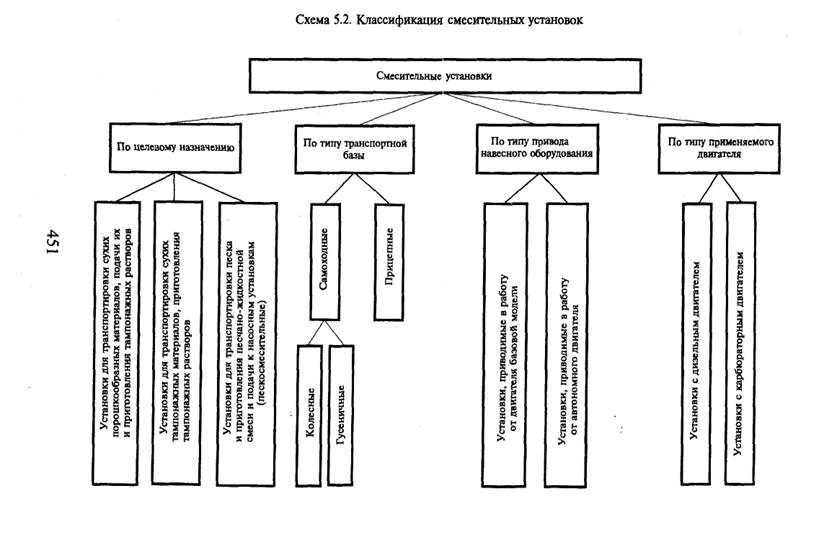

С применением смесительных установок происходит механизация трудоемких работ, повышается качество приготовляемых растворов, ликвидируются потери цемента. Классификация смесительных установок представлена на схеме 5.2.
Основными узлами установки являются:
- бункер для сыпучих материалов;
- смесительное устройство (гидравлического или пневматического типа);
|
|
- винтовой конвейер;
- компрессор
-
|
|
