Глава 4. Установки для исследования и проведения скважинных работ

Для правильной эксплуатации нефтяных и газовых скважин необходимо иметь информацию о параметрах пла­ста в призабойной зоне, о состоянии скважинного оборудо­вания и забоя скважины. С этой целью проводятся исследо­вательские работы, позволяющие устанавливать режимы эксплуатации скважин, подбирать соответствующее устьевое и скважинное оборудование.

Обязательное предварительное обследование колонны НКТ необходимо также при проведении текущего и капи­тального ремонта скважин и переходе скважин на нижеле­жащие горизонты.

Исследовательские и обследовательские работы в сква­жинах проводят с помощью глубинных контрольно-измерительных приборов, для спуска которых применяют установки для исследования скважин.

При исследовании отбирают пробы жидкости или газа и в лаборатории определяют их состав, вязкость, плотность и т.д. На основании полученных результатов устанавливают или изменяют дебит скважины, сроки межремонтного пе­риода, определяют необходимость проведения тех или иных ремонтных или технологических работ. Состояние забоя должно быть известно до проведения в скважине подзем­ного ремонта и любых технологических работ.

При изучении состояния скважин производится спуск и подъем различных глубинных приборов, поэтому основ­ным узлом установок является лебедка, смонтированная на самоходном шасси. Привод лебедки осуществляется от дви­гателя транспортного средства.

Оборудование размещается в закрытом кузове, предо­храняющим его от атмосферных воздействий. Установки имеют централизованные посты, с которых осуществляется управление лебедкой и двигателем транспортного средства.







Установки также укомплектованы приспособлениями для размещения и перевозки инструментов, приборов, усть­евых лубрикаторов и другого оборудования, применяемого при проведении работ на скважинах.

Отраслевым стандартом установлено следующее обо­значение установок: ЛС - тип установки; тип привода: Г -гидравлический (механический не указывается); число бара­банов лебедки (один не указывается); монтажная база: В -транспортер высокой проходимости; Р-рама: номинальное тяговое усилие лебедки в кН; обозначение модернизации.

Например, установка с механическим приводом, с од­ним барабаном, смонтированная на автомобиле, номиналь­ным тяговым усилием 4 кН, обозначается ЛС-4.

Установки для исследования скважин имеют механиче­ский привод лебедки с регулируемой силовой передачей, которая обеспечивает необходимые тяговые усилия и широ­кий диапазон скоростей спуска или подъема приборов и инструментов. Конструкции лебедок установок ЛС-4, ЛС-6 и ЛСВ унифицированы, характеризуются повышенными мощностью и тяговым усилием. Эти установки укомплекто­ваны прибором автоматического останова лебедки при кри­тическом натяжении и индикатором натяжения проволоки.

Привод установок ЛСГ1-131, ЛСГ-10А, ЛСГ-16А и ЛСГ2Р-16 -гидравлический, объемный, с дроссельным регу­лированием. Гидропривод обеспечивает плавное регулиро­вание скоростей спуска-подъема, непрерывный автоматиче­ский контроль натяжения проволоки и каната, гидравличе­ское торможение барабана лебедки при длительных спусках, быстрый разгон лебедки, что необходимо для достижения эффекта ударного воздействия при управлении скважинным оборудованием.

Установки ЛСГ1-131, ЛСГ-10А и ЛСГ2Р-16 снабжены гидравлическим индикатором натяжения проволоки и кана­та и комплектом оборудования для герметизации устья скважины.

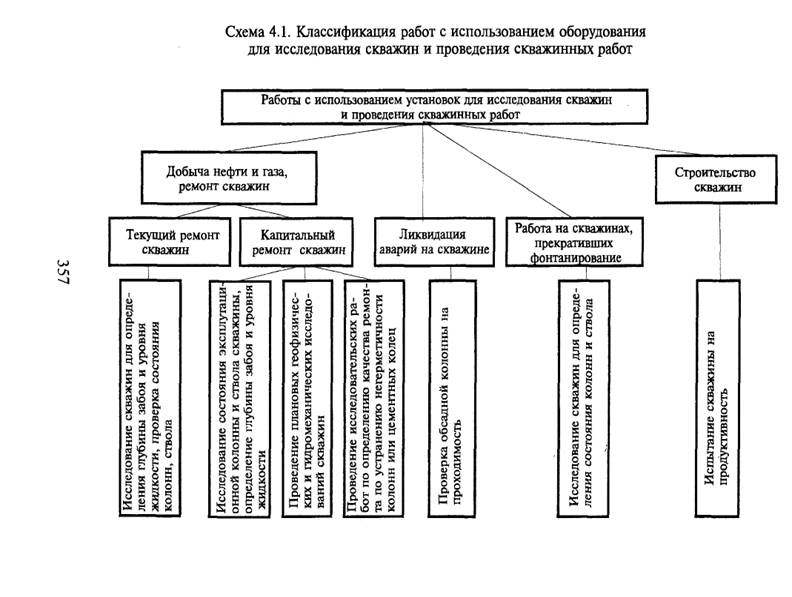

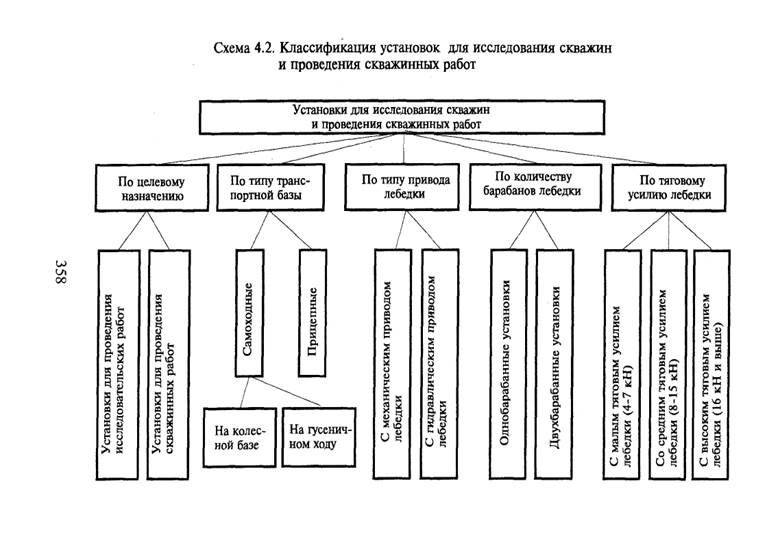

Классификация работ с использованием установок приведена на схеме 4.1, классификация установок - на схе­ме 4.2.

УСТАНОВКИ ДЛЯ ИССЛЕДОВАНИЯ СКВАЖИН

агрегат АЗИНМАШ-8А

Агрегат глубинной лебедки АзИНМАШ-8А предназна­чен для спуска в скважины глубиной до 6000 м и подъема из них глубинных приборов, замера глубины скважины и уровня жидкости в ней.

Агрегат смонтирован на автомобиле ГАЗ-66 высокой проходимости, что дает возможность использовать лебедку и при плохих подъездных путях к скважине.

Агрегат состоит из следующих основных узлов и меха­низмов (рис. 4.1):

- коробки отбора мощности;

- лебедки с укладчиком проволоки;

- редуктора.

Устройство и работа установки


Навесное оборудование агрегата смонтировано на шас­си автомобиля. Привод лебедки 5 механический, осуществ­ляется от тягового двигателя автомобиля через коробку от­бора мощности 1 с помощью карданного вала 3, трансмис­сионного вала и зубчатой муфты. Переключение коробки отбора мощности ведется рычагом 2, рукояткой 8 можно вручную включить лебедку.

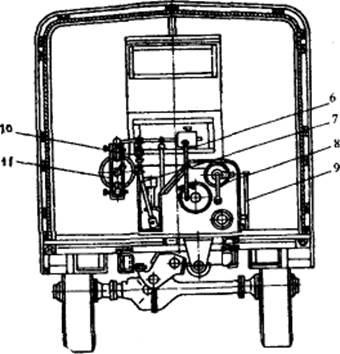

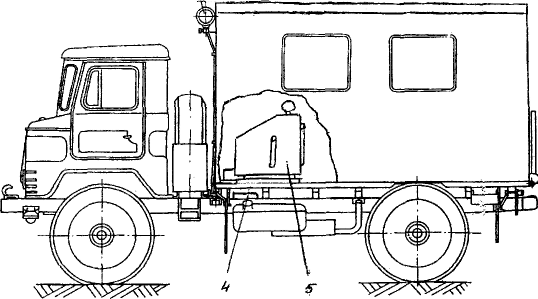

Рис.4.1. Общий вид агрегата АзИНМАШ-8а

1-коробка отбора мощности, 2-рычаг переключения коробки отбора мощ­ности, 3-карданный вал, 4-цепная передача, 5-лебедка, 6-рычаг тормоза, 7-рычаг фрикционной муфты сцеп­ления, 8-рукоятка ручного привода, 9-рычаг включения шестерни транс­миссионного вала, 10-индикатор ве­са, 11-мерительный аппарат





Кинематическая схема агрегата

Глубинная лебедка приводится в действие от тягового двигателя автомобиля через шестерню 3 (рис.4.2) третьей передачи промежуточного вала коробки передач. С шестер­ней 3 в постоянном зацеплении находится шестерня 4 ко­робки отбора мощности.

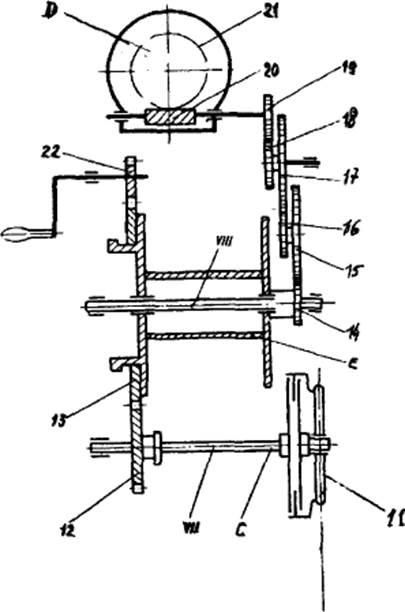

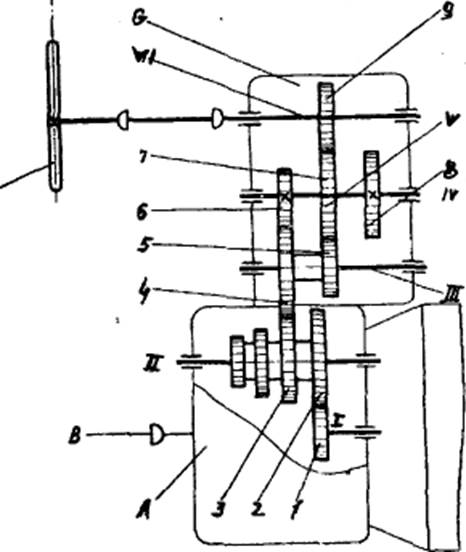

Рис. 4.2. Кинематическая схема

1,2,3- шестерни коробки передач, 4,5,6,7,8,9-шестерни коробки отбора мощности, 10,11- цепные колеса, 12-скользящая шестерня, 13- зубчатый венец, 14,19,22- шестерни, 15,16,17,18- блок-шестени, 20,21-чевячная пара



I,II-валы коробки передач автомобиля, III-приемный вал КОМ, IV-промежуточный вал КОМ, VI- выводной вал КОМ, VII-трансмиссионный вал, VIII- барабанный вал

А- коробка передач автомобиля, В- карданный вал к заднему мосту автомобиля, С- трансмиссионный вал, D- червячный редуктор укладчика проволоки, Е – барабан, G- коробка отбора мощности



Перемена передач коробки отбора мощности произво­дится путем перемещения скользящей шестерни 9 вдоль шлицев выводного вала VI. От коробки отбора мощности через карданный вал вращение передается на цепное колесо 10, затем на цепное колесо 11 трансмиссионного вала VII и далее при помощи фрикционной муфты на скользящую шестерню 12, затем через зубчатый венец 13 барабану Е лебедки.

К укладчику проволоки вращение идет через шестерню 14, сидящую на барабане лебедки, блоки шестерен 15-16 и 17-18, шестерню 19 и червячную пару 20-21.

Ручной привод осуществляется через шестерню 22 на зубчатый венец 13 барабана.
