Глава 2. Насосные агрегаты
Все виды работ с использованием насосных установок на нефтяных и газовых скважинах можно разделить на две большие группы. Первая группа - работы, выполняемые при ремонте скважин; вторая группа - работы, осуществляемые при строительстве скважин. Подробная их классификация приведена на схеме 2.1.

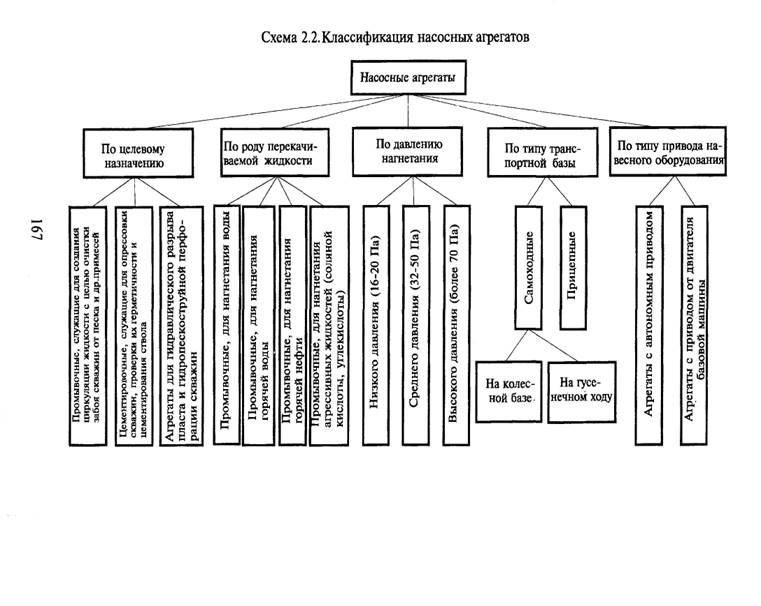

Насосные агрегаты подразделяются по целевому назначению, роду перекачиваемой жидкости и т.п. (см. схему 2.2).
ПРОМЫВОЧНЫЕ НАСОСНЫЕ АГРЕГАТЫ
Как следует из схемы 2.1 промывочные работы на скважине ведут при текущем ремонте скважин (очистка забоя, колонн труб от солей, песчаных пробок), при капитальном ремонте скважин (промывка призабойной зоны), при освоении скважин, прекративших фонтанирование (промывка скважин), при техническом обслуживании скважин (промывка скважин), при испытании скважин на продуктивность (промывка скважин, кислотная обработка скважин).
Все промывочные агрегаты по роду перекачиваемой жидкости можно разделить на четыре группы: промывочные для нагнетания воды, промывочные для нагнетания горячей воды, промывочные для нагнетания горячей нефти, промывочные для нагнетания агрессивных жидкостей (соляной кислоты, углекислоты). (См. схему 2.2).
агрегаты для промывки скважин водой
Назначение и общее устройство промывочных агрегатов
Промывочные агрегаты предназначены для нагнетания жидкостей в скважину при проведении промывочно-продавочных работ.
Промывочные агрегаты обычно состоят из:
1. Транспортной базы (автомобиль или трактор).
2. Трансмиссии.
3. Насоса.
4. Манифольда, имеющего приемный и нагнетательный рукав и контрольный трубопровод.
5. Вспомогательного трубопровода.
6. Контрольно-измерительных приборов.
|
|
установка насосная УН1Т- 100x250
Установка насосная УН1Т-100x250 предназначена для нагнетания различных неагрессивных жидких сред температурой до 75° С в скважину при промывке ее от песчаных пробок, а также при проведении других промывочно-продавочных работ в процессе текущего и капитального ремонта в умеренном и холодном макроклиматических районах.
Устройство и принцип работы
Установка насосная УН1Т- 100x250 (рис.2.1) монтируется на тракторе Т-130 М-1 и состоит из:
- коробки отбора мощности;
- насоса НП-100;
- коробки передач КП-100;
- цепной передачи;
- манифольда;
- вспомогательного трубопровода;
- системы управления;
- системы обогрева и продувки.

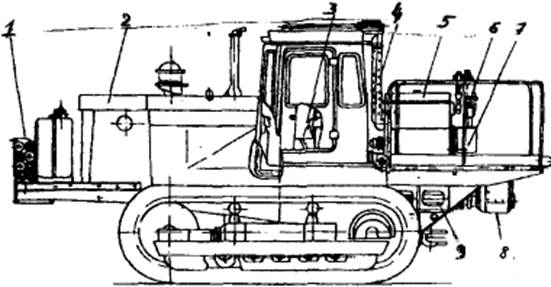

Рис.2.1. Насосная установка УНТ-100x250
1-вспомогательный трубопровод, 2-трактор, 3-система управления, 4-система обогрева и продувки, 5-насос, 6-манифольд, 7-цепная передача, 8-коробка передач, 9-коробка отбора мощности.
Механизмы навесного оборудования насосной установки приводятся в действие от силового двигателя трактора через устройство отбора мощности 9, коробку передач 8, затем через цепную передачу 7. В нижней части насоса находится приемный коллектор, который через пробковый кран соединен с приемным рукавом манифольда 6. Как было отмечено выше, насосная установка используется при проведении различных работ на нефтегазовых скважинах. Для примера рассмотрим работу насосной установки при промывке песчаных пробок. Применяют три вида промывки:
1. Прямая, при которой промывочная жидкость нагнетается через спущенную в скважину колонну промывочных труб. Размытая пробка вместе с жидкостью выносится из скважины по кольцевому пространству между эксплуатационной колонной и колонной промывочных труб.
2. Обратная промывка. При обратной промывке скважин промывочную жидкость направляют в кольцевое пространство между обсадной колонной и промывочными трубами, а жидкость с размытым песком поднимается по промывочным трубам. При этом достигается увеличение ско-
ростей восходящего потока жидкости и сокращается времявыноса песчаной пробки.
3. Комбинированная промывка заключается в периодическом изменении направления движения промывочной жидкости.
Чаще всего применяют обратный способ промывки скважин. В качестве промывочных применяют насосно-компрессорные трубы. Приводим схему обратной промывки скважин (см.рис.2.2).
Промывочная жидкость по линии 15 (рис.2.2) поступает в приемную емкость 13 и насосом установки 12 подается в нагнетательный трубопровод манифольда 6. Нагнетательный трубопровод манифольда соединен с устьем скважины вспомогательным трубопроводом 1 (рис.2.1).
Специальной промывочной головкой 4 (рис.2.2) герметизируется устье скважин. Промывочная жидкость нагнетается в кольцевое пространство между эксплуатационной ко-
лонной труб 1 и промывочными трубами 2, а жидкость с размытым песком поднимается по промывочным трубам.
Шлангом 6 по циркулярной системе жидкость с песком откачивается и попадает в отстойник 14, где отстаивается, очищается и уже очищенная поступает в приемную емкость 13, там смешивается с промывочной жидкостью, поступившей по линии 15 и используется для промывки повторно.
Управление механизмами насосной установки ведется из кабины трактора 2 системой управления 3 (рис. 2.1).
Для предпускового обогрева механизмов и узлов агрегата предназначена система обогрева и продувки 4 (рис.2.1.).
Насосная установка снабжена контрольно-измерительными приборами, работа которых предотвращает механизмы установки от поломки и поддерживает параметры работы установки на необходимом уровне. Смазка осуществляется из масляной ванны

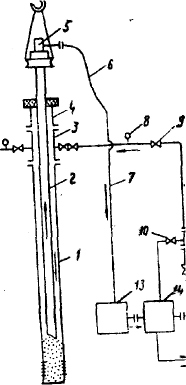

Рис.2.2. Схема обратной промывки скважин
|
|
1-эксплуатационная колонна, 2-промывочные трубы, 3-крестовик, 4-головка обратной промывки, 5-тройник, 6-шланг, 7-циркуляци-онная система, 8-манометр, 9,10,11-задвижки, 12-промывоч-ный агрегат (насосная установка), 13-приемная емкость, 14-отстойный бак, 15-линия поступления промывочной жидкости.
|
|
