Подъемный агрегат А-60/80

Дата: 2025-05-25; Просмотры: 19

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Предназначен для освоения и ремонта нефтяных и га­зовых скважин, буровых работ. Создан на базе агрегата А-50.

Агрегат А-60/80 состоит из следующих основных узлов:

- лебедки с фрикционными муфтами и тормозом с пневмоглушителем;

- телескопической мачты с талевой системой;

- трансмиссии;

- пневматической системы;

- гидравлической системы;

- гидравлических аутригеров;

- гидроротора и гидрораскрепителя;

- вспомогательной лебедки.

По заказу потребителя поставляется рабочая площадка, гидроключ, полати верхового рабочего, манифольд, мало­габаритный превентор, забойные двигатели, турбобуры, отклонители для ремонтных работ и забуривании вторых стволов, буровой ротор с пневмоклиньями, насосно-силовой блок НП15А с насосом НБ125.

Агрегат А-60/80 имеет повышенную грузоподъемность и проходимость. Гидравлические опоры двойного действия позволяют оперативно производить монтаж и демонтаж аг­регата.

Две дисковые пневматические муфты в конструкции лебедки дают возможность быстрого переключения скоро­стей. Тормозная система лебедки усилена колодками увели­ченной ширины. В конструкции агрегата применен раз­дельный гидропровод для кратковременных (монтажных) работ и длительно функционирующих систем агрегата, осу­ществляется электроподогрев маслобака гидросистемы.

ПОДЪЕМНЫЙ АГРЕГАТ АПРС-32

Предназначен для производства спуско-подъемных операций при ремонте скважин, для производства тартальных работ, чистки песчаных пробок желонкой и возбужде­ния скважин сварбированием.

Смонтирован агрегат на шасси автомобиля повышен­ной проходимости КрАЗ-255Б1 и имеет следующие узлы:

- лебедку с двухленточным пневматическим тормозом;

- вышку с талевой системой;

- кабину оператора;

- гидравлическую систему;

- пневматическую систему.
Грузоподъемность агрегата - 32 т.

агрегат для ремонта и освоения скважин АПРС-80П

Агрегат (рис.1.82) предназначен для проведения спус-коподъемных операций при ремонте скважин, для свинчи-

вания и развинчивания насосно-компрессорных труб и глубиннонасосных штанг, для производства тартальных работ.

Агрегат смонтирован на шасси автомобиля УРАЛ-44202 и состоит из:

- основной и вспомогательной лебедок;

- мачты с талевой системой;

- компрессора;

- пневматической системы;

- гидравлической системы;

- балкона верхнего рабочего.
Грузоподъемность агрегата 80 т.

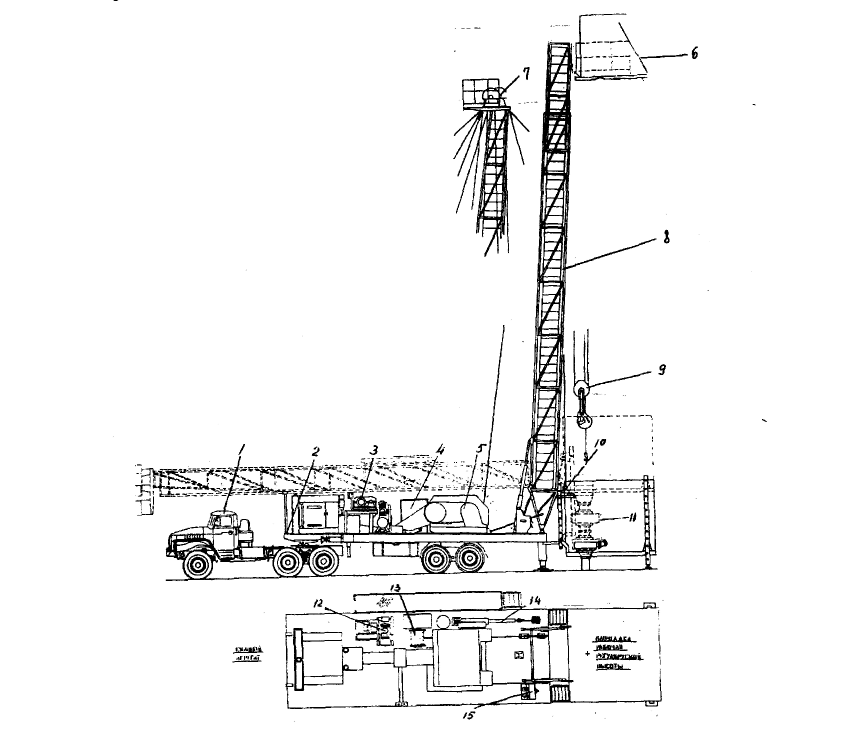

Рис.1.82. Агрегат АПРС-80П

1-автомобиль УРАЛ-44202, 2-полуприцеп, 3-вспомогательная лебедка, 4- инструментальный ящик, 5-основная лебедка, 6-балкон верхнего рабо­чего, 7-кронблок, 8-двухсекционная мачта, 9-крюкоблок, 10-гидропривод-ной ключ, 11-привентеры, 12-компрессор, 13-устройство перепуска кана­та, 14-гидрораскрепитель, 15-пульт управления.

подъемная установка "кировец-хэгглунз"

Установка (рис. 1.83) производится совместным русско-шведским предприятием. Установка предназначена для те­кущего и капитального ремонта нефтяных и газовых сква­жин. С ее помощью производят монтаж-демонтаж оборудо­вания на скважинах, спуск и подъем насосно-компрес-сорных труб и насосных штанг, разбуривание цементных мостов, пробок при капитальном ремонте скважин.

Монтажная и транспортная база установки - шасси трактора "Кировец К703-МТУ".

Установка включает в себя:

- лебедку Хэгглунз, имеющую барабан с гидравлическим приводом и дисковые тормоза;

- кабину управления лебедкой;

- вспомогательную лебедку;

- ротор (по желанию заказчика);

- односекционную вышку стреловой конструкции;

- гидравлическую систему основную и вспомогательную.

Осуществляется автоматическое переключение скоро­сти лебедки при перегрузке.

В агрегате применена система механизации типа "Спутник" (по желанию заказчика), в которой лебедка при­водится в движение гидромотором типа СЛИМ2. На уста­новке имеется вспомогательная лебедка с автоматическим управлением ее тормозами.

Вспомогательная гидросистема агрегата предназначена для привода гидроцилиндров подъема вышки, гидродомкратов опор, гидромоторов, вентиляторов, вспомогательной лебедки.

Установка обладает номинальной грузоподъемностью 60 т, а максимальной 80 т (статической).

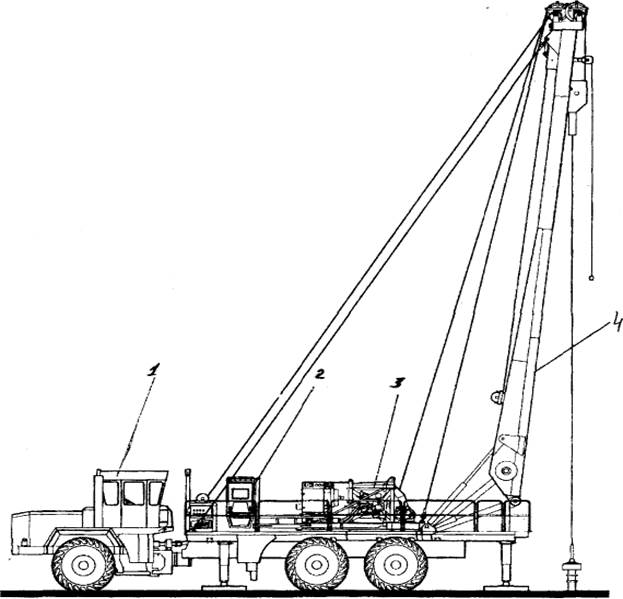

Рис.1.83. Установка подъемная "Кировец-Хэгглундз"

1 -трактор "Кировец", 2-кабина управления, 3-блок гидролебедки, 4-мачта.

подъемные установки иностранных фирм

установки фирмы "купер"

Американская фирма "Купер" выпускает установки раз­личной грузоподъемности (от 70 т до 160 т), рис. 1.84.

Мачты для установок грузоподъемностью до 50 т вы­полняются нераздвижными, от 80т до 180т - телескопиче­скими, а при грузоподъемности 60 т могут быть нераздвиж­ными и телескопическими.

Мачта оснащается балконом верхового рабочего, высо­ту расположения балкона можно регулировать.

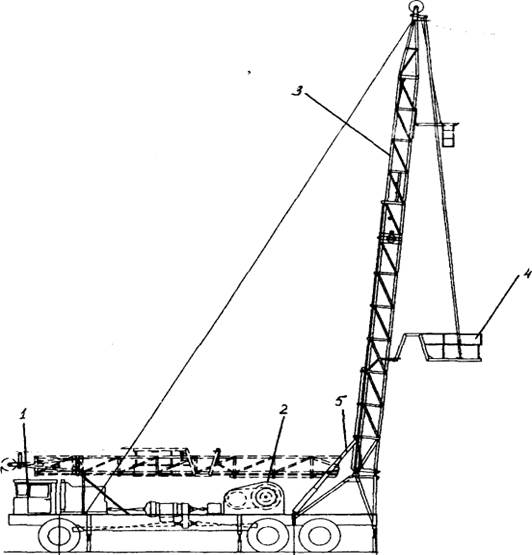

Рис. 1.84. Установка подъемная фирмы "Купер"

1-автошасси, 2-мачта, 3-лебедка, 4-гидравлический плунжер

УСТАНОВКИ ФИРМЫ "КРЕМКО"

Канадская фирма "Кремко" выпускает установки (рис. 1.85), применяемые для проведения всех видов буровых работ, капитального ремонта скважин, различных работ по техническому обслуживанию скважин. Выпускаются уста­новки грузоподъемностью от 36 до 180 т.

Оборудование монтируется на автомобиле-вездеходе. Лебедки имеют барабан с тормозом и могут быть дополни­тельно оборудованы тартальным барабаном.

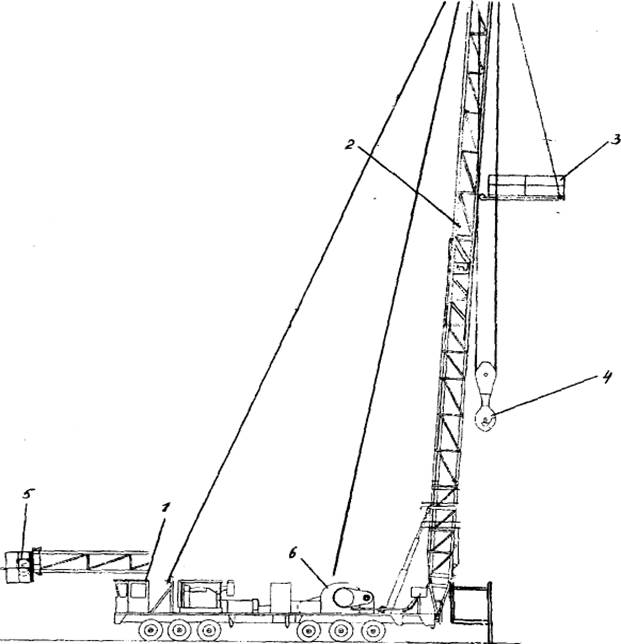

1 -автомобиль, 2-мачта верхового рабочего, 4-, 3-балкон крюкоблок, 5-кронблок. 6-лебедка

Установка фирмы "Кардвелл"

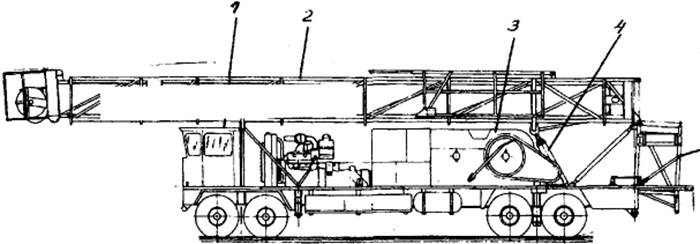

Американская фирма "Кардвелл" выпускает подъемное оборудование грузоподъемностью от 40 до 150 т, рис. 1.86.

Лебедка имеет основной и дополнительный тартальный барабаны с тормозами, мачта телескопическая.
