Рисунок В.5–Колонковый выключатель ВГТ-110
Назначение
1)Выключатели элегазовые ВГТ-110III-40/2000 У1 и ВГТ-110III-40/3150 У1предназначены для выполнения коммутационных операций (включений и отключений), а также циклов АПВ при заданных условиях в нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кВ с заземленной нейтралью.
Выключатели не предназначены для коммутации шунтирующего реактора.
2)Выключатели предназначены для работы в следующих условиях. Климатические факторы внешней среды–нормальные значения в соответствии с ГОСТ 15150 и ГОСТ 15543.1 для климатического исполнения. У категории размещения 1, при этом:
В.2 Разъединители

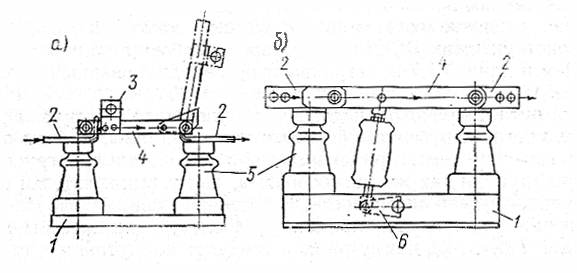

Рисунок В.6–Однополюсные разъединители рубящего типа: а–с ушком; б–с качающимся изолятором

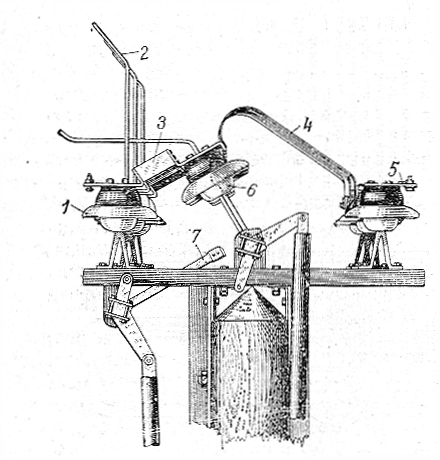

Рисунок В.7–Разъединитель качающегося типа с ножом заземления:1–неподвижные изоляторы; 2–рога; –подвижный контакт; 4–гибкая связь; 5–наконечник для шин; 6–качающийся изолятор; 7–нож заземления

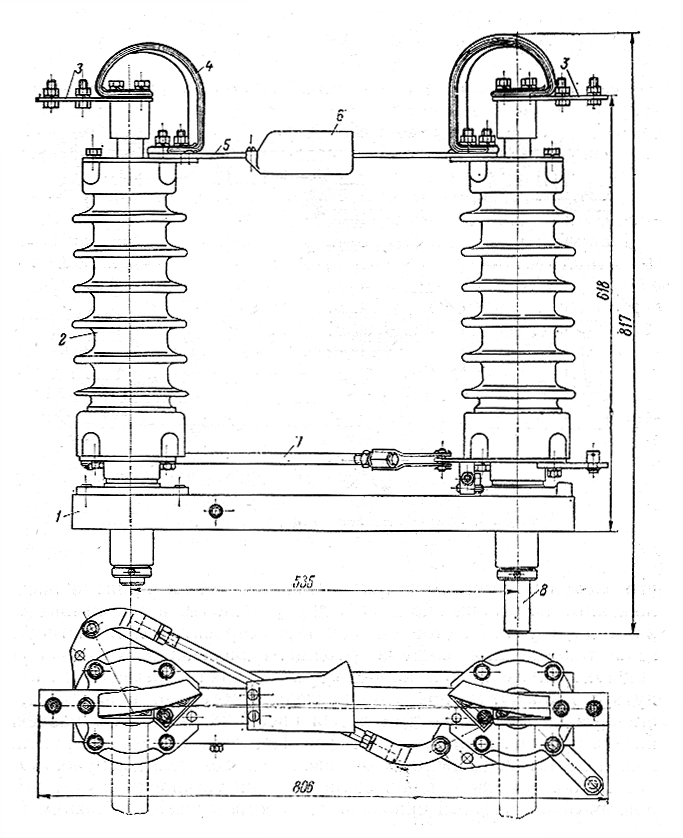

Рисунок В.8–Двухполосный разъединитель поворотного типа 35 кВ:1–опорная рама;2–опорный изолятор; 3–наконечник для присоединения шины; 4–гибкая связь; 5–нож с контактом; 6–нож без контактов; 7–тяга; 8–вал
В.3 Трансформаторы напряжения

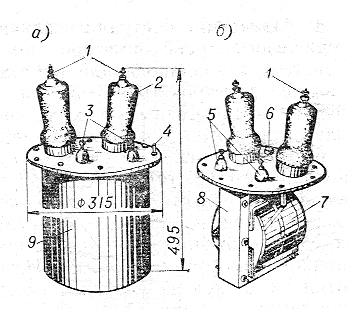

Рисунок В.9–ИТН типа НОМ–10:а)общий вид; б)выемная часть.1–зажимы для присоединения шин ВН;2–изоляторы вводов ВН;3–выводы НН; 4–болт для заземления; 5–изоляторы выводов НН; 6–пробка отверстия для заливки масла; 7–обмотка ВН; 8–сердечник; 9–бак с маслом

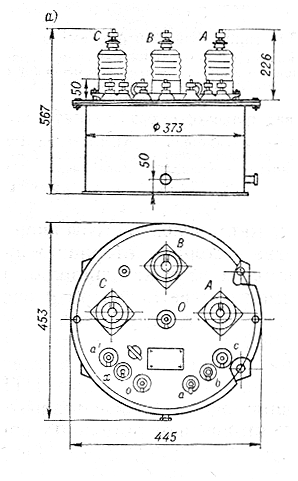

Рисунок В.10–ИТН типа НТМИ–10

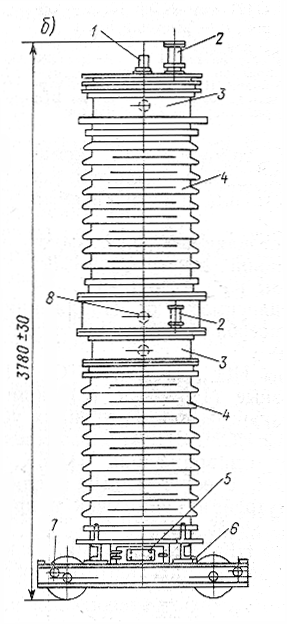

Рисунок В.11–Каскадный ИТН типа НКФ-220:1–ввод ВН; 2–влагопоглотитель;3–расширитель верхнего и нижнего блока; 4–фарфоровая покрышка; 5–коробка выводов вторичных обмоток; 6–болт для заземления; 7–тележка; 8–кран для слива масла

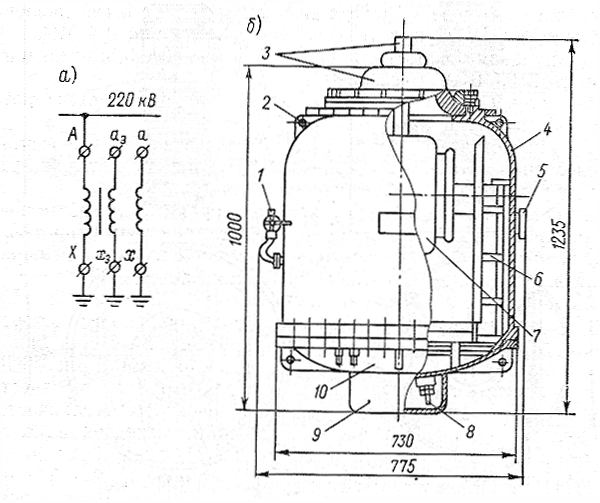

Рисунок В.12–ТН типа ЗНОГ-220-79УЗ:а)схема; б)конструкция.1–вентиль;2–подъемная косынка; 3–ввод(А); 4–кожух; 5–предохранительный клапан; 6–магнитопровод; 7–обмотка;8–вывод(Х);9–крышка; 10–днище
В.4 Трансформаторы тока

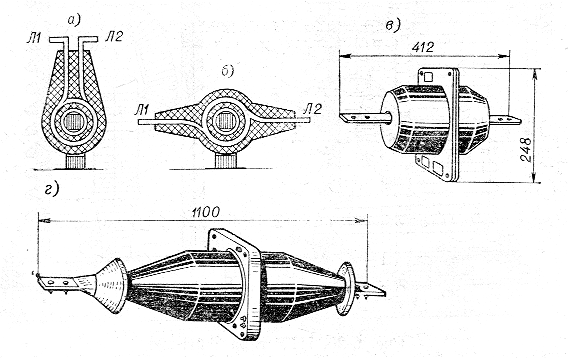

Рисунок В.13–ИТТ с литой изоляцией: а,б)катушечного типа; в)проходной ТПОЛ–10; г)проходной ТПОЛ-35

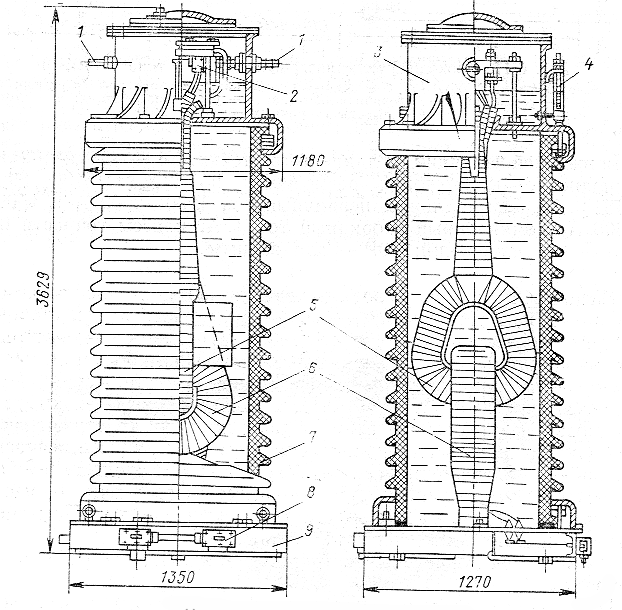

Рисунок В.14–ИТТ типа ТФН-22:1–выводы первичной обмотки; 2–переключатель; 3–маслорасширитель; 4–маслоуказатель; 5–первичная обмотка; 6–сердечник с вторичной обмоткой; 7–покрышка–фарфор; 8–коробка зажимов вторичной обмотки; 9–цоколь основания
\

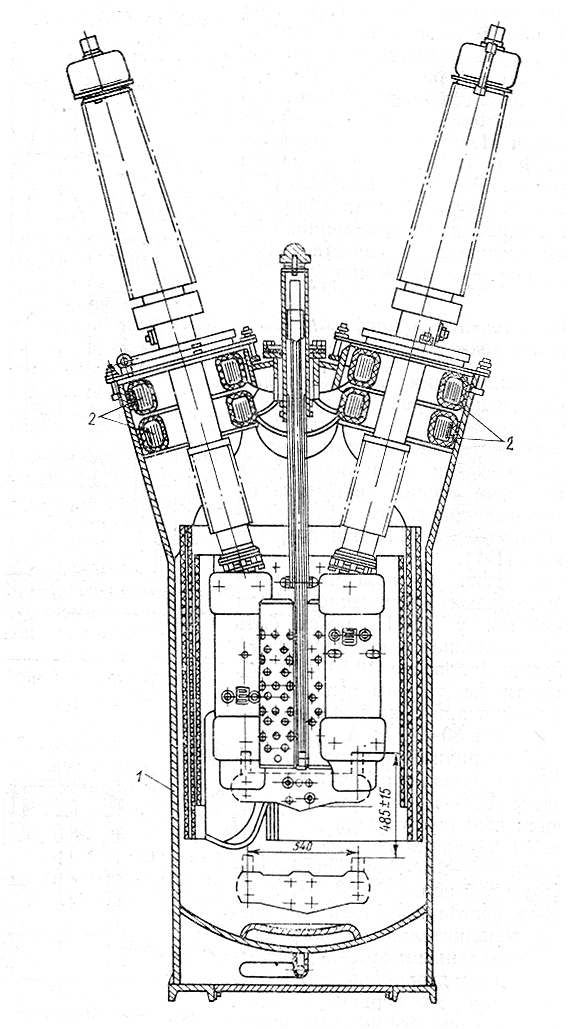

Рисунок В.15–Выключатель типа У-110-2000-50У1:1–разрез полюса выключателя; 2–трансформаторы тока ТВ-110-11У2
В.4.1 Силовой трансформатор

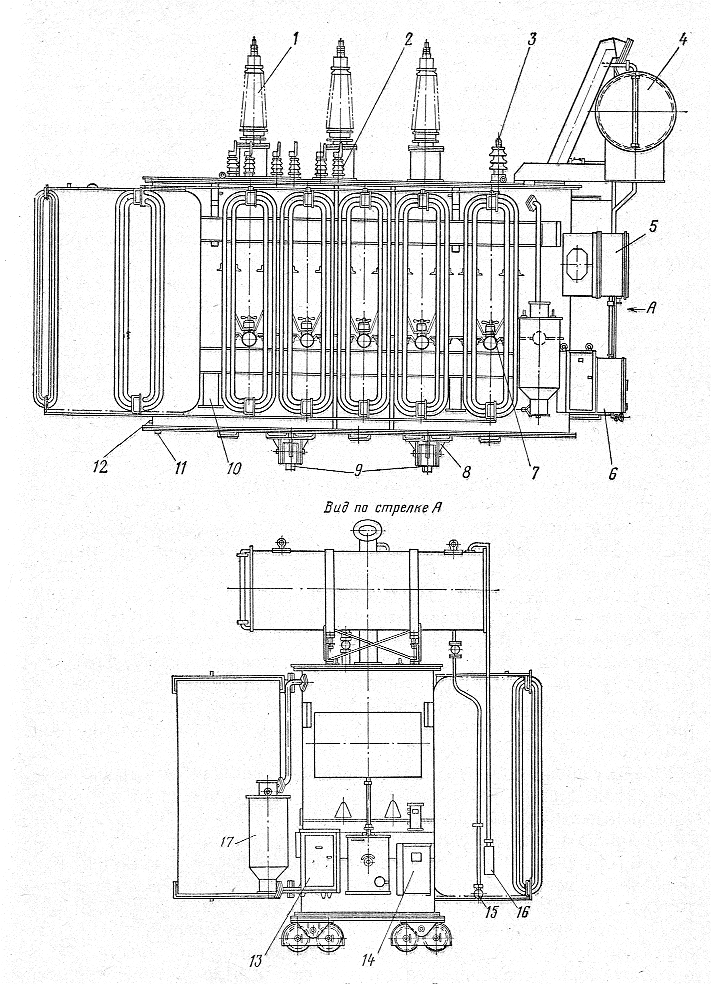

Рисунок В.16–Трансформатор трехфазный масляный с дутьевым охлаждением:1–ввод ВН; 2–ввод НН; 3–ввод ВН нулевой; 4–расширитель; 5–кожух контакторов; 6–привод механизма РПН; 7–электродвигатель дутья; 8–каретка поворотная; 9–каток; 10–упоры для подъема трансформатора; 11–пробка для слива отстоя масла; 12–кран для пробы масла;13–шкаф автоматического управления дутьем; 14–шкаф автоматики механизма РПН; 15–кран для доливки масла; 16–воздухоосушитель; 17–термосифонный фильтр
Список литературы
1.Неклепаев. .Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев. - М.: Энергоатомиздат, 1986.- 640 с. (50 экз.)
2.Усов. С.В. Электрическая часть электростанций / С.В. Усов.–Л.: Энергоатомиздат, 1987.- 616 с.(20 экз.)
3.Васильев. А.А. Электрическая часть станций и подстанций / А.А. Васильев, И.П. Крючков, Е.Ф. Неяшкова, М.Н. Околович. - М.: Энергоатомиздат,1990.- 576 с. ( 75 экз.)
4.Правила устройства электроустановок.–М.: Энергосервис, 2003.- 648 с. / Утверждены приказом Минэнерго России от 08.07.02 № 204 (10 экз.)
5.Справочник по ремонту и техническому обслуживанию электрических сетей / К.М. Антипов,-М.:Энергоатомиздат, 1987.- 392 с. (40 экз.)
6.Правила технической эксплуатации электрических сетей / М.: Энергоатомиздат, 1989.-355 с. / Утверждены Минэнерго России приказом от 13.01.2003 г. (25 экз.)
7.Справочник по электрическим установкам высокого напряжения / И.А. Баумштейн, С.А. Бажанов.; Под ред. И.А. Баумштейна.–3-е изд., перераб. и доп.-М.: Энергоатомиздат, 1989.-767 с. (37 экз.)
8.Справочник по проектированию электроснабжения / под ред. Круповича В.И. , Барыбина Ю.Г. , Самовера М.Л.- М.: Энергия, 1980.–456 с. (12 экз.)
9.Электрическая часть электростанций и подстанций. Справочные материалы для курсового и дипломного проектирования / под ред. Неклепаева Б.Н. , Крючкова И.П.–М.: Энергоатомиздат, 1989. - 608 с. ( 45 экз.)
