Выбор трансформаторов напряжения 10 кВ
Выбираем трансформатор напряжения типа НАМИ-10-86У3, номинальное напряжение U1–10 кВ, U2–основной обмотки 100 В, U2–дополнительной обмотки 100/
, номинальная мощность вторичной обмотки 1000 В·А, схема соединения: звезда с нулём–звезда с нулем–разомкнуты треугольник с нулём (Y 9 / Y 0 /∆0) .
В ЗРУ 10 кВ применяются силовые шкаф типа КМФ-1-10 с вакуумными выключателями и трансформаторами тока типа ТПЛ-10-600/5.
Расчет заземляющих устройств
Расчет сопротивления фундамента
Выбираем грунт чернозем. При этом удельное сопротивление грунта принимаем равным r =150 Ом*м.
Расчет сопротивления сваи или ж/б стойки
Сопротивление стойки портала:
Сопротивление стойки разъединителя:
Сопротивление стоек трансформатора напряжения, ВЧ связи и заземлителей:
Сопротивление стойки ОПН:
Сопротивление фундамента выключателя:
Общее сопротивление естественных заземлителей:
В общем случае конструкция ЗУ представляет собой металлическую сетку, выполненную из горизонтальных полос, заложенную на глубину 0.5– 0.8м и вертикальных электродов длинной l(м) заложенных на глубину t (м) (рисунок А.9).
Рисунок А.9–Расположение заземляющей сетки и электродоудельное сопротивление грунта на глубине заложения полосы:
где К1–коэффициент, учитывающий просыхание и промерзание грунта на этой глубине
(К1=4.5 на глубине 0.5м и К1=1.6 на глубине 0.8м)
Сопротивление всех продольных полос:
где n–число продольных полос;
h–коэффициент использования.
Сопротивление всех поперечных полос:
Общее сопротивление всей сетки:
Суммарное сопротивление заземления:
Напряжение на заземляющем устройстве не должно превышать 10 кВ:
Вертикальных заземлителей не требуется.
Расчет молниезащиты
Зона защиты определяется по формуле:
при
Для обеспечения защиты электрооборудования и сооружений молниеотводами высотой менее 30м необходимо выдержать условие:
где D–диагональ четырехугольника в вершинах которого расположены молниеотводы;
–активная высота молниеотвода;
–высота защищаемого объекта.
Молниеотводы устанавливаются на приемных порталах
у здания ЗРУ-10кВ
.
Сопротивление молниеотводов:
a) на приемных порталах
Наименьшая высота зоны защиты
b) у здания ЗРУ-10кВ
.
Приложение Б
Б.1 Номограммы экономических интервалов для выбора оптимальной мощности трансформаторов и технико-экономические параметры электроустановок

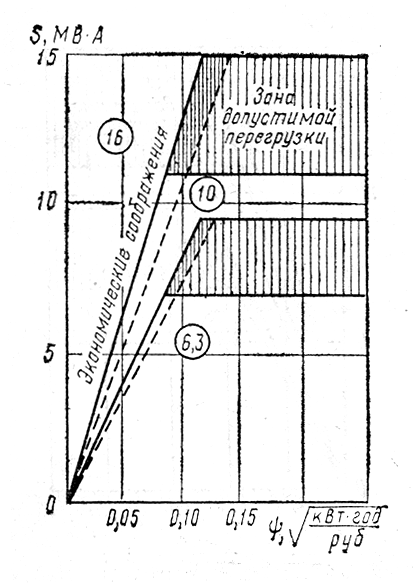

Рисунок Б.1–Номограммы для трехобмоточных трансформаторов 35 кВ с РПН(III район)

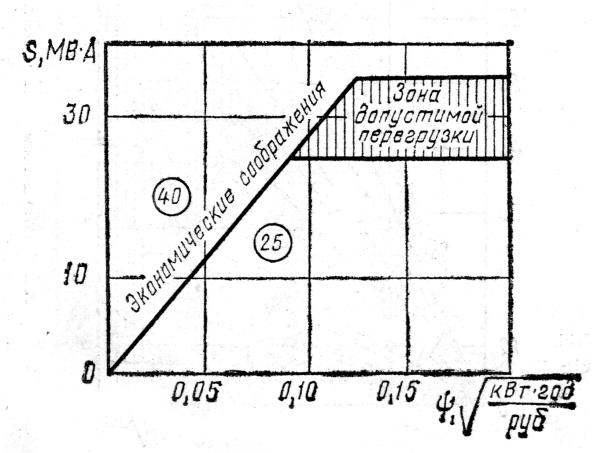

Рисунок Б.2–Номограммы для трехобмоточных трансформаторов 110 кВ( III район)

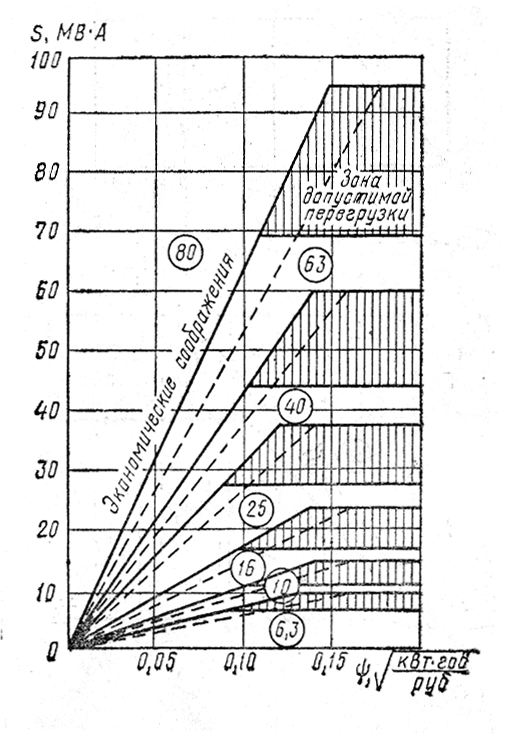

Рисунок Б.3–Номограммы для трехобмоточных трансформаторов 220 кВ

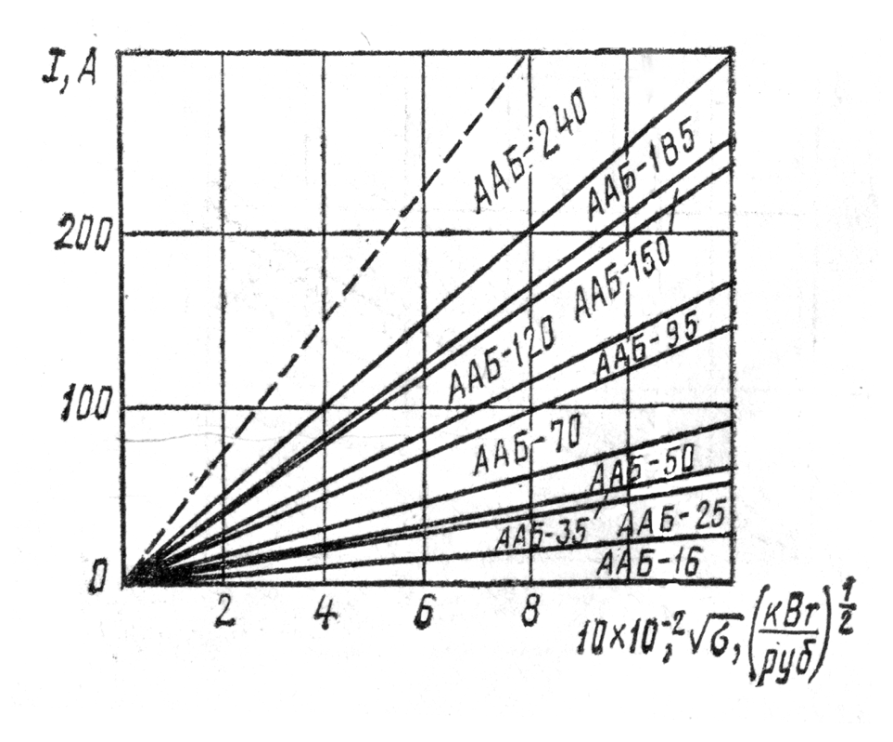

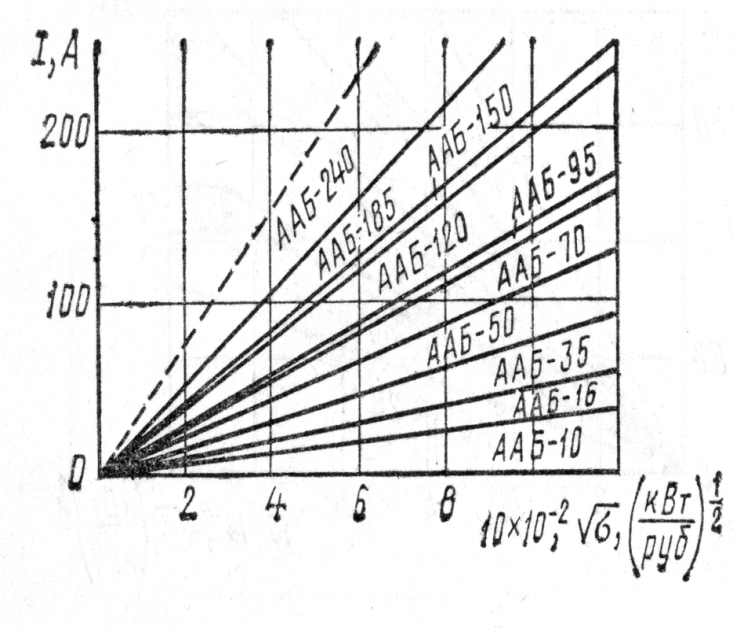

Рисунок Б.4–Номограммы для кабелей 10 кВ, проложенных в траншее марки ААБ
Рисунок Б.5– Номограммы для кабелей 6 кВ, проложенных в траншее, марки ААБ
Преобразование годового графика нагрузок (рисунок Б.6-Б.10).

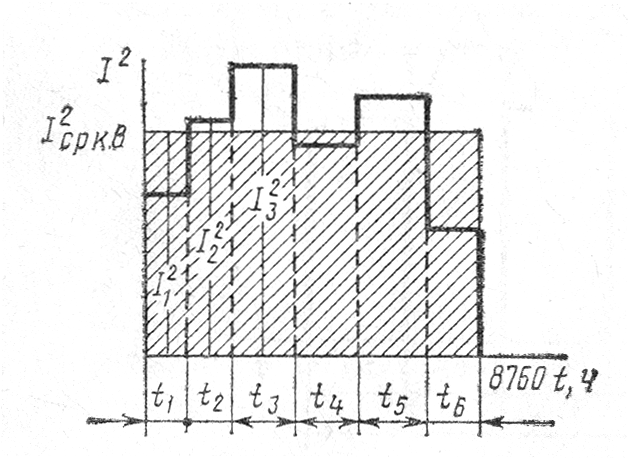

Рисунок Б.6–График определения среднеквадратичного тока

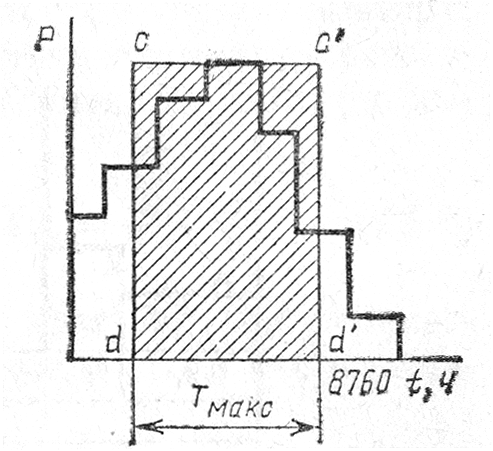

Рисунок Б.7–Зависимость для определения числа часов использования максимума нагрузки

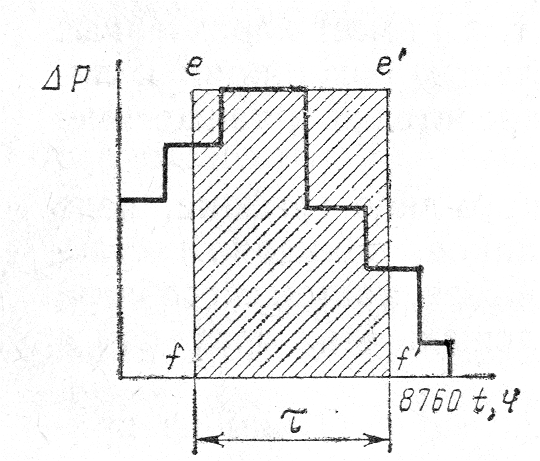

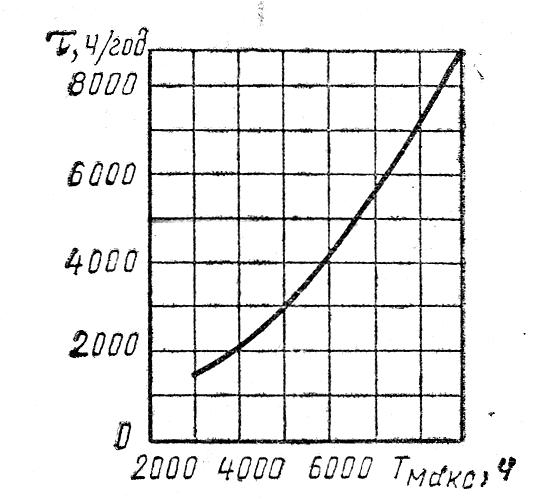

Рисунок Б.8–Зависимость для определения времени максимальных потерь
Рисунок Б.9–Зависимость времени потерь от числа часов использования максимума нагрузки

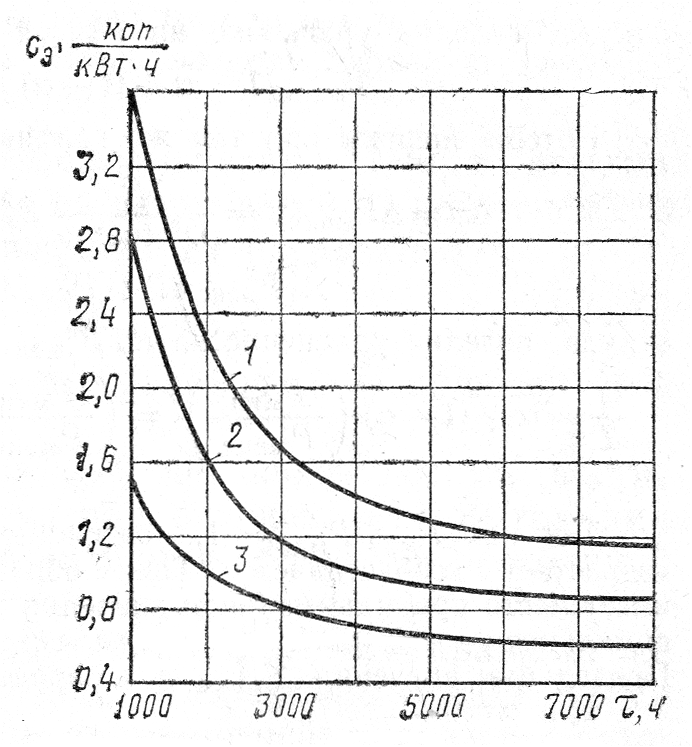

Рисунок Б.10–Зависимость удельной стоимости потерь энергии от времени наибольших потерь
Б.2 Силовые трансформаторы
Таблица Б.1–Допустимые аварийные перегрузки без учета предшествующей нагрузки для районов Алтайского края. (ГОСТ 14209-85)
| М и Д | ДЦ и Ц | |||||||||||||||
| К1 /h , | при различных значениях 0,25-1,0 | при различных значениях 0,25-1,0 | ||||||||||||||
| Час | 0,25 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 0,25 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 |
| 0,5 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,8 | 1,8 | 1,8 | 1,8 | 1,7 | 1,7 | 1,7 | 1,6 |
| 1,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,9 | 1,7 | 1,7 | 1,7 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| 2,0 | 1,9 | 1,9 | 1,9 | 1,9 | 1,8 | 1,8 | 1,8 | 1,7 | 1,6 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| 4,0 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,5 | 1,5 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| 6,0 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| 8,0 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| 12,0 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| 24,0 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
Примечание:
1 Регулирование напряжения осуществляется на стороне ВН с
помощью РПН или ПБВ.
2 Данные трансформаторов типа ТМ и ТД, указанные в скобках, имеют ПБВ ±2×2,5% на стороне ВН.
Таблица Б.2–Трехфазные двухобмоточные трансформаторы 110 кВ
| Тип трансформатора | S ном МВ · А | Пределы регулиро-вания, % | Каталожные данные | Расчётные данные | |||||||
| U ном , кВ, обмоток | Uk, % | Δ Pk з , кВт | Δ P хх , кВт | I хх , % | R тр , Ом | X тр , Ом | Δ Q хх , квар | ||||
| ВН | НН | ||||||||||
| ТМН-2500/110 | 2,5 | ±10×1,5 ±8×1,5 | 110 | 6,6; 11; 22 | 10,5 | 22 | 5,0 | 1,50 | 46,60 | 555 | 37,5 |
| ТМН-4000/110 | 4,0 | 115 | ----- | ----- | ----- | ----- | ----- | ----- | ----- | ----- | |
| ТМН-6300/110 | 6,3 | ±9×1,78 | 115 | 6,6;11;22;38,5 | 10,5 | 50 | 10 | 1,00 | 16,60 | 220 | 63 |
| ТДН-10000/110 | 10 | ±9×1,78 | 115 | 6,6;11;22;38,5 | 10,5 | 60 | 14 | 0,90 | 7,95 | 139 | 90 |
| ТДН-16000/110 | 16 | ±9×1,78 | 115 | 6,5; 11 | 10,5 | 85 | 21 | 0,85 | 4,38 | 86,7 | 136 |
| ТРДН-25000/110 | 25 | ±9×1,78 | 115 | 6,3/6,3;6,3/10,5; 10,5/10,5 | 10,5 | 120 | 29 | 0,80 | 2,54 | 55,9 | 200 |
| ТРДН-32000/110 | 32 | ±9×1,78 | 115 | 6,3/6,3 | 10,5 | 145 | 35 | 0,75 | 1,87 | 43,5 | 240 |
| ТРДНС-32000/110 | 32 | ±9×1,78 | 115 | 6,3/6,3 | 10,5 | 145 | 35 | 0,75 | 1,87 | 66 | 240 |
| ТРДН-40000/110 | 40 | ±9×1,78 | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 175 | 42 | 0,70 | 1,44 | 34,8 | 280 |
| ТРДНС-40000/110 | 40 | ±9×1,78 | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 175 | 42 | 0,70 | 1,44 | 52,8 | 280 |
| ТД-40000/110 | 40 | ±2×2,5 | 121 | 3,15;6,3;10,5 | 10,5 | 175 | 52 | 0,70 | 1,44 | 34,8 | 280 |
| ТРДЦН-63000/110 | 63 | ±9×1,78 | 115 | 6,3/6,3;6,3/10,5; 10,5/10,5 | 10,5 | 260 | 59 | 0,65 | 0,87 | 22 | 410 |
| ТРДЦН-80000/110 | 80 | ±9×1,78 | 115 | 6,3/6,3;6,3/10,5; 10,5/10,5 | 10,5 | 315 | 70 | 0,60 | 0,65 | 17,3 | 480 |
| ТДЦ-80000/110 | 80 | ±2×2,5 | 121 | 6,3;10,5;13,8; | 10,5 | 315 | 70 | 0,60 | 0,65 | 17,3 | 480 |
| ТДЦ-125000/110 | 125 | ±2×2,5 | 121 | 10,5;13,8 | 10,5 | 520 | 120 | 0,55 | 0,33 | 11,1 | 678 |
| ТДЦ-200000/110 | 200 | ±2×2,5 | 121 | 13,8;15,75;18,20 | 10,5 | 700 | 170 | 0,50 | 0,23 | 6,9 | 1000 |
| ТДЦ-250000/110 | 250 | ±2×2,5 | 121 | 15,75;20 | 10,5 | 790 | 200 | 0,50 | 0,17 | 5,5 | 1250 |
| ТДЦ-400000/110 | 400 | ±2×2,5 | 121 | 20 | 10,5 | 1350 | 230 | 0,80 | 0,12 | 3,5 | 3200 |
Примечания:
1Регулирование напряжения осуществляется с помощью РПН на стороне ВН, за исключением трансформаторов типа ТМН-2500/110с РПН на стороне ВН.
2Трансформаторы типа ТРДМ могут изготовляться с нерасщепленной обмоткой НН 38,5кВ, трансформатор 25 МВА–с 27,5кВ (для электрификации железных дорог)
Таблица Б.3–Трехфазные двухобмоточные трансформаторы 110 кВ
| Тип трансформатора | S ном , МВ · А | Пределы регулиро-вания, % | Каталожные данные | Расчётные данные | |||||||
| U ном , кВ, обмоток | Uk, % | Δ Pk з , кВт | Δ P х x , кВт | I х x , % | R тр , Ом | X тр , Ом | Δ Q Х , квар | ||||
| В | Н | ||||||||||
| ТРДН-32000/220 | 32 | ±8×1,50 | 230 | 6,6/6,6 | 12 | 167 | 53 | 0,90 | 8,66 | 198 | 288 |
| ТРДЦН-63000/220 | 63 | ±8×1,50 | 230 | 6,6/11;11/11 | 12 | 300 | 82 | 0,80 | 4,00 | 100 | 504 |
| ТДЦ-80000/220 | 80 | ±2×2,5 | 242 | 6,3;10,5;13,8; | 11 | 320 | 105 | 0,60 | 2,64 | 72,8 | 480 |
| ТРДЦН-100000/220 | 100 | ±8×1,50 | 230 | 11/11 | 12 | 360 | 115 | 0,70 | 1,90 | 63 | 700 |
| ТДЦ-125000/220 | 125 | ±2×2,5 | 242 | 6,3;10,5;13,8;20 | 11 | 380 | 135 | 0,50 | 1,27 | 46,5 | 625 |
| ТРДЦН-160000/220 | 160 | ±8×1,50 | 230 | 11/11 | 12 | 526 | 167 | 0,60 | 1,08 | 39,7 | 960 |
| ТДЦ-200000/220 | 200 | ----- | 242 | 13,8;15,75;18 | 11 | 580 | 200 | 0,45 | 0,77 | 29 | 900 |
| ТДЦ-250000/220 | 250 | ----- | 242 | 13,8;15,75;20 | 11 | 650 | 240 | 0,45 | 0,55 | 23,2 | 1125 |
| ТДЦ-400000/220 | 400 | ----- | 242 | 13,8;15,75;20 | 11 | 880 | 330 | 0,40 | 0,29 | 14,5 | 1600 |
| ТЦ-630000/220 | 630 | ----- | 242 | 15,75;20 | 11 | 1300 | 380 | 0,35 | 0,17 | 9,2 | 2200 |
Примечание: Регулирование напряжения осуществляется на стороне ВН
Б.3 Провода, кабели, шины
Таблица Б.4–Выбор кабелей по электрической плотности тока
| Тип производства | Экономическая плотность тока, А/мм2, при числе часов использования максимума нагрузки | ||
| 1000-3000 | 3000-5000 | 5000-8760 | |
| Голые провода и шины: медные алюминиевые | 2,5 1,3 | 2,1 1,1 | 1,8 1,0 |
| Кабели и провода: медные алюминиевые | 3,0 1,6 | 2,5 1,4 | 2,0 1,2 |
Таблица Б.5–Марки, конструкции и преимущественные области применения неизолированных проводов
| Марки проводов | Конструкции проводов | Преимущественные области применения |
| М | Провод, состоящий из одной или нескольких медных проволок | В атмосфере воздуха типов II и III на суше и море всех микроклиматических районов по ГОСТ 15150-69 |
| А | Провод, состоящий из скрученных алюминиевых проволок | |
| АН | То же термообработанный | |
| АЖ | То же нетермообработанный | В атмосфере воздуха типов II и III, но при условии содержания в атмосфере сернистого газа, дающего осадок не более 150 мг/(м2·сут), на суше всех микроклиматических районов по ГОСТ 15150-69, кроме районов ТВ и ТС |
| АКП | Провод марки А, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной термостойкости | На побережьях морей, соленых озер, в промышленных районах и в районах засолоненных песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III, на суше и в море всех макроклиматических районов по ГОСТ 15150-69 |
| АС | Провод, состоящий из сердечника из оцинкованных стальных проволок и повива или повивов из алюминиевых проволок | См. марку А |
| АСКП АСКС | Провод марки АС, но межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной термостойкости | На побережьях морей, соленых озер, в промышленных районах и в районах песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III, но при условии содержания в атмосфере сернистого газа, дающего осадок не более 200 мг/(м2·сут), на суше всех микроклиматических районов по ГОСТ 15150-69, кроме районов ТВ |
| ПА | Провод алюминиевый полый | ТУ 16.505.397-72. На подстанциях и распределительных устройствах |
| ПМ | Провод медный полый |
Примечание: Типы атмосфер зависят от содержания коррозионно-активных агентов. Тип I соответствует атмосфере сельской, горной местности вдали промышленных объектов, II - атмосфере промышленных районов, III-морской атмосфере.
Таблица Б.6–Основные расчетные характеристики медных проводов
| Номиналь-ное сечение, мм2 | Сечение, мм2 | Диаметр, мм | Сопротивление постоянному току при 20°С, Ом/км, не более | Разрывное усилие провода, Н, не менее | Масса, кг/км | |
| из проволоки марки МТ1-й категории качества | из проволоки МТ высшего качества | |||||
| 4 | 3,94 | 2,2 | 4,60092 | 1520 | 1630 | 35 |
| 6 | 5,85 | 2,7 | 3,07019 | 2290 | 2430 | 52 |
| 10 | 9,89 | 3,6 | 1,81978 | 3630 | 3820 | 88 |
| 16 | 15,90 | 5,1 | 1,15730 | 5600 | 6020 | 142 |
| 25 | 24,90 | 6,4 | 0,73367 | 8830 | 3490 | 224 |
| 35 | 34,61 | 7,5 | 0,52386 | 12300 | 13220 | 311 |
| 50 | 49,40 | 9,0 | 0,36822 | 16620 | 17490 | 444 |
| 70 | 67,70 | 10,7 | 0,27238 | 24750 | 26600 | 612 |
| 95 | 94,00 | 12,6 | 0,19449 | 34460 | 37000 | 850 |
| 120 | 117,0 | 14,0 | 0,15603 | 42960 | 46180 | 1058 |
| 150 | 148,0 | 15,8 | 0,12388 | 50500 | 54100 | 1338 |
| 185 | 183,0 | 17,6 | 0,10015 | 67110 | 72140 | 1659 |
| 240 | 234,0 | 19,9 | 0,07809 | 86070 | 92530 | 2124 |
| 300 | 288,0 | 22,1 | 0,06379 | 100090 | 105360 | 2614 |
| 350 | 346,0 | 24,2 | 0,05309 | 120270 | 126600 | 3135 |
| 400 | 389,0 | 25,2 | 0,04713 | 135490 | 142620 | 3528 |
Таблица Б.7–Основные расчетные характеристики алюминиевых проводов
| Расчетные характеристики проводов марок А, АКП | |||||||
| Номи-нальное сечение, мм2 | Сече-ние, мм2 | Диаметр, мм | Сопротивление постоянному току при 20°С, Ом/км, не более | Разрывное усилие провода, Н, не менее | Масса, кг/км (без смазки) | Масса смазки для марки АКП, кг | |
| из прово-локи марки АТ | из прово-локи марки АТп | ||||||
| 16 | 15,9 | 5,1 | 1,83763 | - | 2670 | 43 | - |
| 25 | 24,9 | 6,4 | 1,16496 | - | 4040 | 68 | - |
| 35 | 34,3 | 7,5 | 0,85013 | - | 94 | - | |
| 50 | 49,5 | 9,0 | 0,58798 | 7060 | 7620 | 135 | - |
| 70 | 69,2 | 10,7 | 0,42098 | 9110 | 10460 | 189 | - |
| 95 | 92,4 | 12,3 | 0,31465 | 10140 | 13500 | 252 | - |
| 120 | 117,0 | 14,0 | 0,25095 | - | 19190 | 321 | 16 |
| 150 | 148,0 | 15,8 | 0,19780 | 22320 | 23670 | 406 | 20 |
| 185 | 183,0 | 17,5 | 0,16085 | 27450 | 29110 | 502 | 25 |
| 240 | 239,0 | 20,0 | 0,12279 | 35950 | 37040 | 655 | 33 |
| 300 | 288,0 | 22,1 | 0,10186 | 43460 | 46100 | 794 | 54 |
| 350 | 346,0 | 24,2 | 0,08478 | 52220 | 55390 | 952 | 65 |
| 400 | 389,0 | 25,6 | 0,07567 | 58510 | 62050 | 1072 | 73 |
| 450 | 442,0 | 27,3 | 0,06655 | 66980 | 69000 | 1217 | 83 |
| 500 | 500,0 | 29,1 | 0,05870 | 73130 | 77700 | 1378 | 94 |
| 550 | 544,0 | 30,3 | 0,05400 | 77790 | 82490 | 1500 | 117 |
| 600 | 587,0 | 31,5 | 0,05032 | 83480 | 88540 | 1618 | 126 |
| 650 | 641,0 | 32,9 | 0,04597 | 91380 | 96920 | 1769 | 138 |
| 700 | 691,0 | 34,2 | 0,04261 | 98590 | 104560 | 1907 | 149 |
| 750 | 747,0 | 35,6 | 0,03935 | 106610 | 109840 | 2061 | 161 |
| 800 | 805,0 | 36,9 | 0,03654 | 111460 | 118430 | 2220 | 173 |
Таблица Б.8–Расчетные характеристики проводов марки АС, АСКС, АСКП, АСК
| Номинальное сечение, мм2, алюминий/ сталь | Сечение, мм2 | Диаметр, мм | Сопроти-вление постоян-ному току при 20°С, Ом/км, не более | Разрывное усилие провода, Н, не менее | Масса,кг/км (без смаз-ки) | |||
| алюми-ний | сталь | провода | сталь-ного сердеч-ника | из прово-локи марки АТ | из прово-локи марки АТп | |||
| 35/6,2 | 36,9 | 6,15 | 8,4 | 2,8 | 0,78970 | - | 12720 | 148 |
| 50/8,0 | 48,2 | 8,04 | 9,5 | 3,2 | 0,60298 | 15710 | 16140 | 195 |
| 70/11 | 68,0 | 11,3 | 11,4 | 3,8 | 0,42859 | 22170 | 22770 | 276 |
| 70/72 | 68,4 | 72,2 | 15,4 | 11,0 | 0,42760 | - | 90180 | 755 |
| 95/16 | 95,4 | 15,9 | 13,5 | 4,5 | 0,30599 | 30690 | 31530 | 385 |
| 120/19 | 118,0 | 18,8 | 15,2 | 5,5 | 0,24917 | - | 40520 | 471 |
| 95/141 | 91,2 | 141,0 | 19,8 | 15,4 | 0,32108 | - | 168050 | 1357 |
| 120/27 | 114,0 | 26,6 | 15,4 | 6,6 | 0,25293 | - | 48680 | 528 |
| 150/19 | 148,0 | 18,6 | 16,8 | 5,5 | 0,19919 | - | 45060 | 554 |
| 150/24 | 149,0 | 24,2 | 17,1 | 6,3 | 0,19798 | - | 50960 | 559 |
| 185/24 | 187,0 | 24,2 | 18,9 | 6,3 | 0,15701 | 54950 | 56750 | 705 |
| 185/29 | 181,0 | 29,0 | 18,8 | 6,9 | 0,16218 | 58370 | 60640 | 728 |
| 185/43 | 185,0 | 43,1 | 19,6 | 8,4 | 0,15954 | - | 76020 | 846 |
| 185/128 | 187,0 | 128,0 | 23,1 | 14,7 | 0,15762 | - | 171610 | 1525 |
| 205/27 | 205,0 | 26,6 | 19,8 | 6,6 | 0,14294 | 60380 | 62350 | 774 |
| 240/32 | 244,0 | 31,7 | 21,6 | 7,2 | 0,12060 | 70940 | 73280 | 921 |
| 240/56 | 241,0 | 56,3 | 22,4 | 9,6 | 0,12182 | 94090 | 96410 | 1106 |
| 300/39 | 301,0 | 38,6 | 24,0 | 8,0 | 0,09747 | 87280 | 88730 | 1132 |
| 300/48 | 295,0 | 47,8 | 24,1 | 8,9 | 0,09983 | 95720 | 98550 | 1186 |
| 300/66 | 288,0 | 65,8 | 24,5 | 10,5 | 0,10226 | 116460 | 119240 | 1313 |
| 300/67 | 288,0 | 67,3 | 24,5 | 10,5 | 0,10226 | 112460 | 115230 | 1317 |
| 300/204 | 298,0 | 204,0 | 29,2 | 18,6 | 0,09934 | -- | 266830 | 2428 |
| 330/27 | 319,0 | 26,6 | 24,2 | 6,6 | 0,09387 | -- | 86310 | 1106 |
| 330/43 | 332,0 | 43,1 | 25,2 | 8,4 | 0,08888 | -- | 101540 | 1255 |
| 400/22 | 394,0 | 22,0 | 26,6 | 6,0 | 0,07501 | -- | 92740 | 1261 |
| 400/51 | 394,0 | 51,1 | 27,5 | 9,2 | 0,07477 | 113200 | 118130 | 1490 |
| 400/64 | 390,0 | 63,5 | 27,7 | 10,2 | 0,07528 | 123100 | 126850 | 1572 |
| 400/93 | 406,0 | 93,2 | 29,1 | 12,5 | 0,07247 | 160760 | 164660 | 1851 |
| 450/56 | 434,0 | 56,3 | 28,8 | 9,6 | 0,06786 | 124720 | 128900 | 1640 |
| 500/27 | 481,0 | 26,6 | 29,4 | 6,67 | 0,06129 | 104000 | 110010 | 1537 |
| 500/64 | 490,0 | 63,5 | 30,6 | 10,2 | 0,06005 | 140960 | 145680 | 1852 |
| 500/204 | 496,0 | 204,0 | 34,5 | 18,6 | 0,06025 | 293960 | 301100 | 2979 |
| 500/336 | 490,0 | 336,0 | 37,5 | 23,9 | 0,06040 | 433120 | 437845 | 4005 |
| 550/71 | 549,0 | 71,2 | 32,4 | 10,8 | 0,05381 | 157700 | 162965 | 2076 |
| 600/72 | 580,0 | 72,2 | 33,2 | 11,0 | 0,05091 | 169750 | 175314 | 2170 |
| 650/79 | 634,0 | 78,9 | 34,7 | 11,5 | 0,04655 | 183500 | 191411 | 2372 |
| 700/86 | 687,0 | 85,9 | 36,2 | 12,0 | 0,04289 | 199550 | 208140 | 2575 |
| 750/93 | 748,0 | 93,2 | 37,7 | 13,3 | 0,03839 | 217030 | 224230 | 2800 |
| 800/105 | 821,0 | 105,0 | 39,7 | 13,3 | 0,03586 | 241030 | 248940 | 3092 |
| 1000/56 | 1002,9 | 56,3 | 42,4 | 9,6 | 0,02936 | 210100 | 219740 | 3062 |
| Таблица Б.9–Токовая нагрузка на силовые кабели с бумажной пропитанной изоляцией в свинцовой или алюминиевой оболочке, прокладываемые в земле
| ||||||||||||
| S , мм2 | To к, А | |||||||||||
| Медные жилы | Алюминиевые жилы | |||||||||||
| 1 жила, до 1кВ | 2 жилы, до 1кВ | 3 жилы | 4 жилы, до 1кВ | 1 жила, до 1кВ | 2 жилы, до 1кВ | 3 жилы | 4 жилы, до 1кВ | |||||
| до 3кВ | до 6 кВ | до 10кВ | до 3кВ | до 6кВ | до 10кВ | |||||||
| 6 | - | 80 | 70 | - | - | - | - | 60 | 55 | - | - | - |
| 10 | 140 | 105 | 95 | 80 | - | 85 | 110 | 80 | 75 | 60 | - | 65 |
| 16 | 175 | 140 | 120 | 105 | 95 | 115 | 135 | 110 | 90 | 80 | 75 | 90 |
| 25 | 235 | 185 | 160 | 135 | 120 | 150 | 180 | 140 | 125 | 105 | 90 | 115 |
| 35 | 285 | 225 | 190 | 160 | 150 | 175 | 220 | 175 | 145 | 125 | 115 | 135 |
| 50 | 360 | 270 | 235 | 200 | 180 | 215 | 275 | 210 | 180 | 155 | 140 | 165 |
| 70 | 440 | 325 | 285 | 245 | 215 | 265 | 340 | 250 | 220 | 190 | 165 | 200 |
| 95 | 520 | 380 | 340 | 295 | 265 | 310 | 400 | 290 | 260 | 225 | 205 | 240 |
| 120 | 595 | 435 | 390 | 340 | 310 | 350 | 460 | 335 | 300 | 260 | 240 | 270 |
| 150 | 675 | 500 | 435 | 390 | 355 | 395 | 520 | 385 | 335 | 300 | 275 | 305 |
| 185 | 755 | - | 490 | 440 | 400 | 460 | 580 | - | 380 | 340 | 310 | 345 |
| 240 | 880 | - | 570 | 510 | 460 | - | 675 | - | 440 | 390 | 355 | - |
| 300 | 1000 | - | - | - | - | - | 770 | - | - | - | - | - |
| 400 | 1220 | - | - | - | - | - | 940 | - | - | - | - | - |
| 500 | 1400 | - | - | - | - | - | 1080 | - | - | - | - | - |
| 625 | 1520 | - | - | - | - | - | 1170 | - | - | - | - | - |
Таблица Б.10–Токовая нагрузка на силовые кабели с бумажной пропитанной изоляцией в свинцовой или алюминиевой оболочке, прокладываемые в воздухе
| S, мм 2 | To к , А |
| |||||||||||
| Медные жилы | Алюминиевые жилы | ||||||||||||
| 1 жила, до 1кВ | 2 жилы, до 1кВ | 3 жилы | 4 жилы, до 1кВ | 1 жила, до 1кВ | 2 жилы, до 1кВ | 3 жилы | 4 жилы, до 1кВ | ||||||
| до 3кВ | до 6кВ | до 10кВ | до 3кВ | до 6кВ | до 10кВ | ||||||||
| 6 | - | 55 | 45 | - | - | - | - | 42 | 35 | - | - | - | |
| 10 | 95 | 75 | 60 | 55 | - | 60 | 75 | 55 | 46 | 42 | - | 45 | |
| 16 | 120 | 95 | 80 | 65 | 60 | 80 | 90 | 75 | 60 | 50 | 46 | 60 | |
| 25 | 160 | 130 | 105 | 90 | 85 | 100 | 125 | 100 | 80 | 70 | 65 | 75 | |
| 35 | 200 | 150 | 125 | 110 | 105 | 120 | 155 | 115 | 95 | 85 | 80 | 95 | |
| 50 | 245 | 185 | 155 | 145 | 135 | 145 | 190 | 140 | 120 | 110 | 105 | 110 | |
| 70 | 305 | 225 | 200 | 175 | 165 | 185 | 235 | 175 | 155 | 135 | 130 | 140 | |
| 95 | 360 | 275 | 245 | 215 | 200 | 215 | 275 | 210 | 190 | 165 | 155 | 165 | |
| 120 | 415 | 320 | 285 | 250 | 240 | 260 | 320 | 245 | 220 | 190 | 185 | 200 | |
| 150 | 470 | 375 | 330 | 290 | 270 | 300 | 360 | 290 | 255 | 225 | 210 | 230 | |
| 185 | 525 | - | 375 | 325 | 305 | 340 | 405 | - | 290 | 250 | 235 | 260 | |
| 240 | 610 | - | 430 | 375 | 350 | - | 470 | - | 330 | 290 | 270 | - | |
| 300 | 720 | - | - | - | - | - | 555 | - | - | - | - | - | |
| 400 | 880 | - | - | - | - | - | 675 | - | - | - | - | - | |
| 500 | 1020 | - | - | - | - | - | 785 | - | - | - | - | - | |
| 625 | 1180 | - | - | - | - | - | 910 | - | - | - | - | - | |
| 800 | 1400 | - | - | - | - | - | 1080 | - | - | - | - | - | |
Таблица Б.11–Токовая нагрузка, А, на неизолированные провода медные, алюминиевые, бронзовые и сталебронзовые
| S, мм 2 | Медные М | Алюминиевые А и АКП | Бронзовые Б | Стале-бронзо-вые БС | ||
| Снаружи помещения | Внутри помещения | Снаружи помещения | Внутри помещения | |||
| 10 | 95 | 60 | - | - | - | - |
| 16 | 133 | 102 | 105 | 75 | - | - |
| 25 | 183 | 137 | 136 | 106 | - | - |
| 35 | 223 | 173 | 170 | 130 | - | - |
| 50 | 275 | 219 | 215 | 165 | 215 | - |
| 70 | 337 | 268 | 265 | 210 | 265 | - |
| 95 | 422 | 341 | 320 | 255 | 330 | - |
| 120 | 485 | 395 | 375 | 300 | 380 | - |
| 150 | 570 | 465 | 440 | 355 | 430 | 515 |
| 185 | 650 | 540 | 500 | 410 | 500 | 640 |
| 240 | 760 | 685 | 590 | 490 | 600 | 750 |
| 300 | 880 | 740 | 680 | 570 | 700 | 890 |
| 400 | 1050 | 895 | 815 | 690 | - | 980 |
| 500 | - | - | 980 | 820 | - | - |
| 600 | - | - | 1100 | 955 | - | - |
Таблица Б.12–Допустимый длительный ток для шин коробчатого сечения
| Размеры, мм | Поперечное сечение | Ток, А, на две шины | ||||
| А | B | c | r | одной шины, мм2 | медные | Алюминиевые |
| 75 | 35 | 4 | 6 | 520 | 2730 | — |
| 75 | 35 | 5,5 | 6 | 695 | 3250 | 2670 |
| 100 | 45 | 4,5 | 8 | 775 | 3620 | 2820 |
| 100 | 45 | 6 | 8 | 1010 | 4300 | 3500 |
| 125 | 55 | 6,5 | 10 | 1370 | 5500 | 4640 |
| 150 | 65 | 7 | 10 | 1785 | 7000 | 5650 |
| 175 | 80 | 8 | 12 | 2440 | 8550 | 6430 |
| 200 | 90 | 10 | 14 | 3435 | 9900 | 7550 |
| 200 | 90 | 12 | 16 | 4040 | 10 500 | 8830 |
| 225 | 105 | 12,5 | 16 | 4880 | 12 500 | 10 300 |
| 250 | 115 | 12,5 | 16 | 5450 | — | 10 800 |
Таблица Б.13–Токовая нагрузка на медные и алюминиевые шины прямоугольного сечения при различном числе полос на полюс или фазу
| Размеры, мм | Ток, А | ||||||||
| шири- на | толщи- на | Медные | Алюминиевые | ||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
| 15 | 3 | 210 | - | - | - | 165 | - | - | - |
| 20 | 3 | 275 | - | - | - | 215 | - | - | - |
| 25 | 3 | 340 | - | - | - | 265 | - | - | - |
| 30 | 4 | 475 | - | - | - | 365/ 370 | - | - | - |
| 40 | 4 | 625 | -/1090 | - | - | 480 | -/855 | - | - |
| 40 | 5 | 700/ 705 | -/1250 | - | - | 540/ 545 | -/965 | - | - |
| 50 | 5 | 860/ 870 | -/1525 | -/1895 | - | 665/ 670 | -/1180 | -/1470 | - |
| 50 | 6 | 955/ 960 | -/1700 | -/2145 | - | 740/ 745 | -/1315 | -/1655 | - |
| 60 | 6 | 1125/ 1145 | 1740/ 1990 | 2240/ 2495 | - | 870/ 880 | 1350/ 1555 | 1720/ 1940 | - |
| 80 | 6 | 1480/ 1510 | 2110/ 2630 | 2720/ 3220 | - | 1150/ 1170 | 1630/ 2055 | 2100/ 2460 | - |
| 100 | 6 | 1810/ 1875 | 2470/ 3245 | 3170/ 3940 | - | 1425/ 1455 | 1935/ 2515 | 2500/ 3040 | - |
| 60 | 8 | 1320/ 1345 | 2160/ 2485 | 2790/ 3020 | - | 1025/ 1040 | 1680/ 1840 | 2180/ 2330 | - |
| 80 | 8 | 1690/ 1755 | 2620/ 3095 | 3370/ 3850 | - | 1320/ 1355 | 2040/ 2400 | 2620/ 2975 | - |
| 100 | 8 | 2080/ 2180 | 3060/ 3810 | 3930/ 4690 | - | 1625/ 1690 | 2390/ 2945 | 3050/ 3620 | - |
| 120 | 8 | 2400/ 2600 | 3400/ 4400 | 4340/ 5600 | - | 1900/ 2040 | 2650/ 3350 | 3380/ 4250 | - |
| 60 | 10 | 1475/ 1525 | 2560/ 2725 | 3300/ 3530 | - | 1155/ 1180 | 2010/ 1210 | 2650/ 2720 | - |
| 80 | 10 | 1900/ 1990 | 3100/ 3510 | 3990/ 4450 | - | 1480/ 1540 | 2410/ 1735 | 3100/ 3440 | - |
| 100 | 10 | 2310/ 2470 | 3610/ 4325 | 4650/ 5385 | 5300/ 6060 | 1820/ 1910 | 2860/ 3350 | 3650/ 4160 | 4150/ 4400 |
| 120 | 10 | 2650/ 2950 | 4100/ 5000 | 5200/ 6250 | 5900/ 6800 | 2070/ 2300 | 3200/ 3900 | 4100/ 4860 | 4650/ 5200 |
Б.4 Выключатели
Таблица Б.14–Выключатели
| Тип | Номинальные напряжения, кВ | Номинальный ток, А | Номинальный ток отключения, кА | Предельный сквозной ток, кА | Предельный ток термич. стойк./врем, кА/с | Время включения, с | Время отключения, с | Собственное время отключения, с | Привод | |
| Действу-ющие значения | Ампли-туда | |||||||||
| ВНВ-330-3200-63.У1 | 330 | 3200 | 63 | 63 | 160 | 63/2 | 0,1 | 0,04 | 0,025 | ---- |
| ВНВ-500-3200-40 | 500 | 3200 | 40 | 40 | 102 | 40/2 | 0,1 | 0,04 | 0,025 | ---- |
| ВНВ-500-3200-63 | 500 | 3200 | 63 | 63 | 160 | 63/2 | 0,1 | 0,04 | 0,025 | ---- |
| ВНВ-750-3200-40 | 750 | 3200 | 40 | 40 | 102 | 40/2 | 0,1 | 0,04 | 0,025 | ---- |
| Маломасленные: | ||||||||||
| ВМГ-10-630-20У3 | 10 | 630 | 20 | 20 | 52 | 20/4 | 0,3 | 0,12 | 0,1 | ПП-67;ПЭ-11 |
| ВМГ-10-1000-20У3 | 10 | 1000 | 20 | 20 | 52 | 20/4 | 0,3 | 0,14 | 0,12 | ПП-67;ПЭ-11 |
| ВМП-10-630-20 | 10 | 630 | 20 | 20 | 64 | 20/4 | 0,3 | 0,12 | 0,1 | ПЭ-11 |
| ВМПП, ВМПЭ-20У3 | 10 | 630 | 20 | 20 | 52 | 20/4 | 0,3 | 0,12 | 0,1/0,09 | Встроен-ный |
| ВМПП, ВМПЭ-315У3 | 10 | 1000 | 31,5 | 31,5 | 80 | 31/4 | 0,3 | 0,12 | 0,1/0,09 | Встроен-ный |
Продолжение таблицы Б.14
| Тип | Номинальные напряжения, кВ | Номинальный ток, А | Номинальный ток отключения, кА | Предельный сквозной ток, кА | Предельный ток термич. стойк./врем, кА/с | Время включения, с | Время отключения, с | Собственное время отключения, с | Привод | |
| Действующие значения | Амплитуда | |||||||||
| МГГ-10-45У3 | 10 | 3200 | 45 | 45 | 120 | 42/5 | 0,4 | 0,12 | 0,12 | Пэ-2 |
| МГГ-10-5000-63КУ3 | 10 | 6300 | 63 | 87 | 150 | 58/5 | 0,4 | 0,16 | 0,1 | Пэ-21 |
| МГУ-20-90/6300У3 | 20 | 6300 | 90 | 105 | 300 | 87/4 | 0,7 | 0,2 | 0,15 | ПС-31 |
| МГУ-20-90/9500 | 20 | 9500 | 90 | 105 | 300 | 87/4 | 0,7 | 0,2 | 0,15 | ПС-31 |
| ВМП-20-90/11200У3 | 20 | 11200 | 90 | 125 | 320 | 87/4 | 0,7 | 0,2 | 0,15 | ПС-31 |
| ВМК-35Э-1000/16 | 35 | 1000 | 16 | 26 | 45 | 16/4 | 0,1 | 0,08 | 0,05 | Встроен-ный |
| Масляные боковые: | ||||||||||
| С-35М-630-10У1 | 35 | 630 | 10 | 10 | 26 | 10/3 | 0,4 | 0,08 | 0,05 | ШПЭ-12 |
| МКП-35-1000-25 | 35 | 1000 | 25 | 25 | 64 | 25/4 | 0,4 | 0,08 | 0,05 | ШПЭ-31 |
| МКП-110М-630-20 | 110 | 630 | 20 | 20 | 52 | 20/3 | 0,5 | 0,08 | 0,04 | ШПЭ-33 |
| МКП-110М-1000-20 | 110 | 1000 | 20 | 20 | 52 | 20/3 | 0,5 | 0,08 | 0,04 | ШПЭ-33 |
Продолжение таблицы Б.14
| Тип | Номинальные напряжения, кК | Номинальный ток, А | Номинальный ток отключения, кК | Предельный сквозной ток, кА | Предельный ток термич. стойк./врем, кА/с | Время включения, с | Время отключения, с | Собственное время отключения, с | Привод | |
| Действую-щие значения | Амплитуда | |||||||||
| У-110-2000-40У1 | 110 | 2000 | 40 | 40 | 102 | 40/3 | 0,8 | 0,08 | 0,06 | ШПЭ-44-У1 |
| У-110-2000-50У1 | 110 | 2000 | 50 | 50 | 135 | 50/3 | 0,32 | 0,08 | 0,06 | ШПЭ-46 |
| У-220-1000-25-У1 | 220 | 1000 | 25 | 25 | 64 | 25/3 | 0,8/0,45 | 0,08 | 0,06 | ШПЭ-44П |
| У-220-2000-25-У1 | 220 | 2000 | 25 | 25 | 64 | 25/3 | 0,8/0,45 | 0,08 | 0,05 | ШПЭ-45П |
| ВМТ-110Б-20/1000 УХЛ1 | 110 | 1000 | 20 | 20 | 52 | 20/3 | 0,5 | 0,08 | 0,06 | ШПЭ-44П |
| ВМТ-110Б-25/1250 УХЛ1 | 110 | 1250 | 25 | 25 | 64 | 25/3 | 0,5 | 0,08 | 0,06 | ШПЭ-45П |
| У-220-2000-40 | 220 | 2000 | 40 | 40 | 102 | 40/3 | 0,45 | 0,08 | 0,045 | ШПЭ-45П |
| Воздушные: | ||||||||||
| ВВГ-20-160/12500У3 | 20 | 12500 | 160 | 160 | 410 | 160/4 | 0,1 | 0,14 | 0,12 | ШПВ-46П |
| ВВГ-20-160/20000У3 | 20 | 20000 | 160 | 160 | 410 | 106/4 | 0,1 | 0,14 | 0,12 | ШРПФ-3М |
| ВВУ-35-40-20000У3 | 35 | 2000 | 40 | 40 | 100 | 40/3 | 0,13 | 0,7 | 0,05 | ШРПФ-3М |
| ВВУ-35-40-3200У1 | 35 | 3200 | 40 | 40 | 100 | 40/3 | 0,13 | 0,7 | 0,05 | ШРНА |
| ВВБ-220-31,5-2000У1 | 220 | 2000 | 31,5 | 31,5 | 80 | 31,5/3 | 0,20 | 0,8 | 0,06 | ШРНА |
| ВВБ-330-35,5-2000У1 | 330 | 2000 | 35,5 | 35,5 | 90 | 35,5/3 | 0,25 | 0,8 | 0,06 | ШРНА |
| ВВБ-330-40-3200У1 | 330 | 3200 | 40 | 40 | 102 | 40/2 | 0,25 | 0,8 | 0,06 | ШРНА |
| ВВБ-500-35,5-2000У1 | 500 | 2000 | 35,5 | 35,5 | 90 | 35,5/2 | 0,25 | 0,8 | 0,06 | ШРНА |
| ВВБ-750-40-3200У1 | 750 | 3200 | 40 | 40 | 102 | 40/2 | 0,11 | 0,06 | 0,04 | ШРНА |
| ВНВ-330-3200-40У1 | 330 | 3200 | 40 | 40 | 102 | 40/2 | 0,1 | 0,04 | 0,025 | ----- |
Б.4.1 ВБСК-Р. Выключатели вакуумные
Назначение
Вакуумный выключатель ВБСК-Р со встроенным электро-магнитным приводом предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10-20 кВ. Выключатель ВБСК-Р устанавливается в шкафах комплектных распределительных устройств (КРУ и КСО), а также используется для замены маломасляных и электромагнитных выключателей.
Рисунок Б.11–Вакуумный выключатель
Таблица Б.15–Технические характеристики вакуумных выключателей
| Технические характеристики | |||||
| Номинальное напряжение, кВ | 10 -20 | ||||
| Номинальный ток отключения, кА | 20 | ||||
| Номинальный ток, А | 630 | 1000 | 1600 | ||
| Наибольшее рабочее напряжение, кВ | 12-27 | ||||
| Ток термической стойкости, Iт, в течение 3с, кА | 20 | ||||
| Ток электродинамической стойкости, Ig, кА | 51 | ||||
| Полное время отключения to, c, не более | 0,05 | ||||
| Собственное время отключения, to.c, с, не более | 0,03 | ||||
| Собственное время включения, tвс, с, не более | 0,2 | ||||
| Испытательное кратковременное напряжение пром. частоты одноминутное, Uисп., кВ | 42 | ||||
| Испытательное напряжение полного грозового импульса, кВ | 75 | ||||
| Верхнее рабочее значение температуры воздуха, tв,°С | плюс 40 | ||||
| Нижнее рабочее значение температуры воздуха, tн,°С | минус 40 | ||||
| Ресурс по механической стойкости, циклы "В-tп-О" | |||||
| включение- произвольная пауза-отключение | 50 000 | 30 000 | |||
| Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ) | |||||
| при номинальном токе, циклы "В- tп -О" | 50 000 | 30 000 | |||
| при номинальном токе отключения, циклы "ВО" | 100 | ||||
| Установленная безотказная наработка, циклы "B-tn-О" | 20 000 | ||||
| Срок службы до списания, годы, не менее | 30 | ||||
| Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В | |||||
| переменного тока | 100 / 220 | ||||
| постоянного тока | 110 / 220 | ||||
| Ток потребления электромагнитов YAC YAT,YAV, A, не более | 1,5 | ||||
| Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием YAA, А | 5 | 3 | |||
| Потребляемая мощность токовых электромагнитов отключения YAA при воздушном зазоре 10 мм и опущенном сердечнике, ВА, не более | 30 | ||||
| Ход подвижного контакта, мм | 8+2 | ||||
| Допустимый износ контактов, мм, не более | 2 | ||||
| Электрическое сопротивление полюсов главной цепи,мкОм,не более | 100 | 55 | 20 | ||
Б.4.2 Габаритно-установочные размеры
а)
|
б)
|

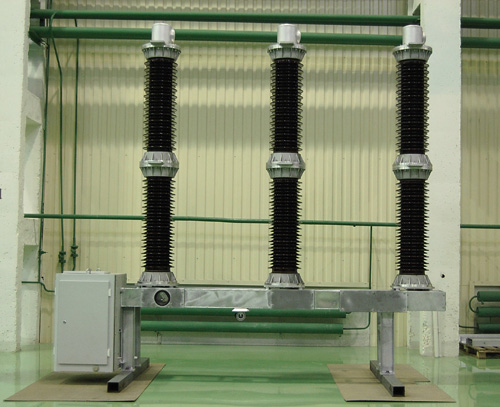

Рисунок Б.12–Выключатели элегазовые 110 кВ: а) межфазное расстояние 180 мм, б) межфазное расстояние 200 мм
Таблица Б.16–Технические характеристики вакуумных выключателей
| Наименование параметра | Значение | |
| 1 Номинальное напряжение, кВ | 110 | |
| 2 Наибольшее рабочее напряжение, кВ | 126 | |
| 3 Номинальный ток, А | 3150 | 2000 |
| 4 Номинальный ток отключения, кА | 40 | |
| 5 Нормированное процентное содержание апериодической составляющей, %, не более | 45 | |
| 6 Нормированные параметры тока включения, кА, не более: - наибольший пик - начальное действующее значение периодической составляющей |
102 40 | |
| 7 Нормированные параметры сквозного тока короткого замыкания, кА |
102 40 | |
| - наибольший пик (ток электродинамической стойкости), - среднеквадратичное значение тока за время его протекания (ток термической стойкости) | ||
| Время протекания тока короткого замыкания, с | 3 | |
| 8 Испытательное напряжение полного грозового импульса, кВ - относительно земли и между полюсами - между разомкнутыми контактами |
450 520 | |
| 9 Испытательное одноминутное переменное напряжение относительно земли, между разомкнутыми контактами и между полюсами, кВ - в сухом состоянии - под дождем |
230 200 | |
| 10 Длина пути утечки внешней изоляции, см, не менее | 315 | |
| 11 Нормированные характеристики ПВН | по п. 6.6.3 и 6.7.1 ГОСТ Р 52565 | |
| 12 Нормированные коммутационные циклы: - цикл 1 - цикл 1а - цикл 2 | по п. 6.6.1.5 ГОСТ Р 52565 | |
| 13 Бесконтактная пауза при быстродействующем повторном автоматическом включении (БАПВ), с, не более | 0,32 | |
| 14 Нормированная бестоковая пауза при БАПВ, | 0,3 | |
| 15 Собственное время отключения, мс | 30+5 | |
| 16 Полное время отключения, мс | 50+5 | |
| 17 Разновременность замыкания и размыкания контактов полюсов и разрывов, с - при включении - при отключении |
0,005 0,0033 | |
| 18 Собственное время включения, мс, не более | 80 | |
| 19 Нормированный ток отключения ненагруженной воздушной линии, А | 31,5 | |
| 20 Нормированный ток отключения конденсаторной батареи, А | 300 | |
| 21 Номинальное напряжение питания электродвигателя привода, В, переменное | 400 или 230 | |
| 22 Номинальное напряжение включающих и отключающих устройств привода и вспомогательных цепей, В, постоянное | 220 или 110 | |
| 23 Ток потребления включающих и отключающих устройств при номинальном напряжении, А, не более | 3 | |
| 24 Номинальное напряжение питания устройств электрообогрева привода, В переменное | 230 | |
| 25 Мощность антиконденсатного (неотключаемого) обогрева привода, Вт | 50 | |
Продолжение таблицы Б.16
| Наименование параметра | Значение | |
| 26 Мощность основного устройства обогрева, управляемого автоматикой привода, Вт, не более | 800 | |
| 27 Температура включения устройств подогрева, 0С | 1±1 | |
| 28 Количество электромагнитов управления: - включающих - отключающих |
1 2 | |
| 29 Диапазон рабочих напряжений электромагнитов управления, %, от Uном: - включающего - отключающих |
от 80 до 110 от 65 до 120 | |
| 30 Количество коммутирующих контактов для вспомогательных цепей : - замыкающих/размыкающих |
12/12 | |
| 31 Давление элегаза SF6 приведенное к 200С, МПа (кгс/см2) абсолютное: - заполнения - срабатывания предупредительной сигнализации - блокировки работы выключателя |
0,5 (5,0) 0,45 (4,5) 0,42 (4,2) | |
| 32 Допускаемый уровень утечки элегаза в год, % не более | 0,5 | |
| 33 Ресурс выключателя по коммутационной стойкости до среднего ремонта, число операций: |
| |
| - отключений при токе 40 кА - включений при токе 40 кА - отключений при токе 24 кА - включений при токе 24 кА - при токах номинальных и близких к номинальному «включение-произвольная пауза – отключение» | 20 10 34 17 | |
| 3000 | 5000 | |
| 34 Ресурс выключателя по механической стойкости («включение-пауза-отключение» без тока в главной цепи), число циклов | 10000 | |
| 35 Срок службы до среднего ремонта, лет | 25 | |
| 36 Срок службы до списания, лет | 40 | |
| 37 Допустимое тяжение проводов, Н - в горизонтальном направлении вдоль фазы - в горизонтальном направлении поперек фазы - вниз | 1000 750 750 | 1250 750 1000 |
| 38 Масса выключателя, кг | 1570 | 1570 |
| 39 Масса элегаза (SF6) при номинальном давлении заполнения, кг | 6,3 | |
| 40 Характеристики привода пружинного - энергия, передаваемая выключателю при максимальном натяжении пружин, Дж, не менее - рабочее (горизонтальное) перемещение точки подсоединения тяги выключателя, мм - мощность электродвигателя завода пружин, кВт - время завода включающих пружин, с, не более |
2000
106±0,5
0,75 10 | |
| 41 Максимальное (импульсное, длительностью 0,02 с, вертикальное усилие на переднюю и заднюю опоры, действующее при срабатывании выключателя (без учета массы выключателя), Н - вверх - вниз |
17500 18500 | |
Б.5 Трансформаторы тока
Таблица Б.17–Трансформаторы тока напряжением выше 1 кВ для внутренней и наружной установки
| Тип | Климатическое использование и категор. разм. | Номинальное напряжение, кК | Наибольшее рабочее напряжение | Номиналь-ный ток А | Вар. наполнения вторичн. Обмоток | Класс точности или обозн. вторичной обмотки. | Наименьшая нагрузка в классе Ом | Электродинам. стойкость | Термическая стойкость | Предельная кратность вторичной обмотки для защиты | ||||||
| Первичный | Вторичный | 0,5 | 1 | 3 | 10р | Кратность тока | Ток электродинам. стойкости | Кратность доп. времени | Допустимый ток, допустимое время. | |||||||
| Для внутренней установки | ||||||||||||||||
| ТВЛМ-6 | У3 У3 У3 У3 У3 У3 У3 У3 У3 У3 | 6 6 6 6 6 6 6 6 6 6 | --- --- --- --- --- --- --- --- --- --- | 10 20 30 50 75 100 150 200 300 400 | 5 5 5 5 5 5 5 5 5 5 | 10р | 1 | --- | 0,6 | --- | --- | --- --- --- --- --- --- --- --- --- --- | 8,5 7,0 10,8 17,6 26,4 35,2 52,0 52,0 52,0 52,0 | --- --- --- --- --- --- --- --- --- --- | 0,64/1 1,31/1 1,06/1 8,6/1 4,9/1 6,9/1 9,7/ 12,8/1 17/1 20,5/1 | 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 |
| ТПЛ-10 | У3 У3 У3 | 10 10 10 | 12 12 12 | 30;50 100; 200 300 4000 | 5 5 5 | 10р; 0,5/10р;10р/10р | 0,5 10р | 04 --- | ---- ---- | ---- ---- | 0,6 ---- | 280 175 165 | ---- ---- ---- | 45/3 45/3 35/3 | ---- ---- ---- | 13 13 13 |
| ТПЛ-10 | ТЗ ТЗ ТЗ | 11 11 11 | 12 12 12 | 30;50;100; 150 300 400 | 5 5 5 | 10р; 0,5/10р; 10р/10р | 0,5 10р | 0,4 ---- | ----- ----- | ----- ----- | ---- 0,6 | 250 175 163 | ---- ---- ---- | 45/3 45/3 35/3 | ---- ---- ---- | 13 13 13 |
Продолжение таблицы Б.17
| Тип | Климатическое использование и категор. разм. | Номинальное напряжение, кК | Наибольшее. рабочее напряжение | Номиналь-ный ток ,А | Варианты наполнения вторичных обмоток | Класс точности или обозначение вторичной обмотки. | Наименьшая нагрузка в классе Ом | Электродинам. стойкость | Термическая стойкость | Предельная кратность вторичной обмотки для защиты | ||||||
| Первичный | Вторичный | 0,5 | 1 | 3 | 10р | Кратность тока | Ток электродинам. стойкости | Кратность доп. времени., | Допустимый ток, допустимое время. | |||||||
| Для внутренней установки | ||||||||||||||||
| ТПЛУ-10 | ТЗ | 11 | 12 | 30;50; 75;100 | 5 | 10р;0,5/10р;10р/10р | 0,5 10р | 0,4 ---- | ----- ----- | ----- ----- | ---- 0,6 | 250 | ----- | 60/3 | ---- | 13 |
| ТПЛК-10 | УЗ | 10 10 10 10 10 10 10 10 10 10 10 10 10 | 12 12 12 12 12 12 12 12 12 12 12 12 12 | 10 15 30 50 100 150 200 300 400 600 800 1000 1500 | 5 5 5 5 5 5 5 5 5 5 5 5 5 | 0,5/10р; 10р/10р | 0,5 10р | 0,4 ---- | ----- ----- | ----- ----- | ---- 0,6 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 2,47 3,7 7,4 14,8 74,5 74,5 74,5 74,5 74,5 74,5 74,5 74,5 74,5 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 0,47/3 0,71/3 1,42/3 2,35/3 4,72/3 7,5/3 9,45/ 14,1/ 18,9/3 20,3/3 37,8/3 47,3/3 70,8/3 | |
| ТЛМ-10-1; ТМЛ-10-2 | УЗ, ТЗ | 10 10 10 10 10 10 10 | ---- ---- ---- ---- ---- ---- ---- | 50 100 150 200,300; 400,600; 800,1000; 1500 | 5 5 5 5 5 5 5 | 0,5/10р | 0,5 10р | 0,4 ---- | ----- ----- | ----- ----- | ---- 0,6 | ---- ---- ---- ---- ---- ---- ---- | 17,6 35,2 52 52 100 100 100 | ---- ---- ---- ---- ---- ---- ---- | 2,8/3 6,3/3 7,2/3 10,1/3 18,4/3 23/3 23/3 | 15 15 15 15 15 15 10 |
Продолжение таблицы Б.17
| Тип | Климатическое использование и категор. разм. | Номинальное напряжение, кК | Наибольшее рабочее напряжение | Номиналь-ный ток ,А | Вар. наполнения вторичн. Обмоток | Класс точности или обозн. вторичной обмотки. | Наименьшая нагрузка в классе Ом | Электродинам. стойкость | Термическая стойкость | Предельная кратность вторичной обмотки для защиты | ||||||
| Первичный | Вторичный | 0,5 | 1 | 3 | 10р | Кратность тока | Ток электродинам .стойкости | Кратность доп. времени., | Допустимый ток, допустимое время | |||||||
| Для внутренней установки | ||||||||||||||||
| ТЛ 10-I; ТЛ 10-II | УЗ, ТЗ | 10 10 10 10 10 10 10 10 10 10 10 10 | 12 12 12 12 12 12 12 12 12 12 12 12 | 50 100 150 200 300 400 600 800 1000 1500 2000 3000 | 5 5 5 5 2,5 5 2,5 5 5 5 5 5 2,5 5 5 2,5 | 0,5/10р 0,5/10р 0,5/10р 0,5/10р 0,5/10р 0,5/10р 0,5/10р 0,5/10р 0,5/10р | 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р | 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- | ----- ----- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ----- ----- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- 0,6 ---- 0,6 ---- 0,6 ---- 0,6 ---- 0,6 ---- 0,6 ---- 1,2 ---- 1,2 ---- 1,2 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ----- | 51 51 51 51 51 128 51 128 128 128 128 128 128 128 128 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ----- | 2,5/1;10/3;5/1; 7,5/1 10/1 15/1 20/1 20/1 20/1 20/1 40/3 40/3 40/3 40/3 40/3 | 15 15 15 15 15 20 15 20 17 17 20 15 20 30 |
| ТЛК-10-1; | У;Т;2;3; | 10 10 | 12 12 | 30 50 | 5 5 | 0,5/10р 0,5/10р | 0,5 10р 0,5 | 0,4 ---- 0,4 | 0,6 ---- 0,6 | ---- ---- ---- | ---- 0,6 ---- | ---- ---- ---- | 8 25 | ---- ---- ---- | 3,2/1; 8,/1 | 10 10 |
Продолжение таблицы Б.17
| Тип | Климатическое использование и категор. разм. | Номинальное напряжение, кВ | Наибольшее рабочее напряжение | Номиналь-ный ток, А | Вар. наполнения вторичн. Обмоток | Класс точности или обозначение вторичной обмотки. | Наименьшая нагрузка в классе Ом | Электродинам. Стойкость | Термическая стойкость | Предельная кратность вторичной обмотки для защиты | ||||||
| Первичный | Вторичный | 0,5 | 1 | 3 | 10р | Кратность тока | Ток электродин. стойкости | Кратность доп. времени., | Допустимый ток, допустимое время. | |||||||
| 10 10 10 10 10 | 12 12 12 12 12 | 75 100;150 300 400 600 | 5 5 5 5 5 | 0,5/10р 0,5/10р 0,5/10р 0,5/10р 10р/10р 0,5/10р 10р/10р | 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р 0,5 10р | ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- 0,4 ---- | ---- 0,6 ---- 0,6 ---- 0,6 ---- 0,6 ---- 0,6 ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 0,6 ---- 0,4 ---- 0,6 ---- 0,6 0,4 0,6 0,4 0,6 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 52 52 52 52 81 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 20/1 20/1 31,5/3 31,5/3 31,5/3 | 8 10 10 10 10 | ||
Таблица Б.18–Трансформаторы тока, встроенные в силовой трансформатор
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номинальный | Наибольший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ35-1-600/1; ТВТ35-1-600/5; ТВТ35-1-1000/1; ТВТ35-1-1000/5; ТВТ35-1-3000/1; ТВТ35-1-3000/5; | 35 35 35 | 200 300 400 600 400 600 750 1000 1000 1500 2000 3000 | 200 320 400 630 400 630 800 1000 1000 1600 2000 3200 | 200/1 300/1 400/1 600/1 400/1 600/1 750/1 1000/1 1000/1 1500/1 2000/1 3000/1 | 200/5 300/5 400/5 600/5 400/5 600/5 750/5 1000/5 1000/5 1500/5 2000/5 3000/5 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- 40/1,6 30/1,2 30/1,2 30/1,2 30/1,2 | ---- 15/0,6 20/0,8 30/1,2 30/1,2 30/1,2 40/1,6 ----- ---- ---- ---- ---- | 15/0,6 ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 28 28 28 | 3 3 3 | 2 2 2 | 9 20 20 15 15 20 20 ---- 24 24 24 24 | 67/62 92/68 145/ 105 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номинальный | Наибольший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ35-1-4000/1; ТВТ35-1-4000/5; ТВТ35-3-200/5; ТВТ35-3-300/5; | 35 35 35 | 1000 2000 3000 4000 75 100 150 200 100 150 200 | 1000 2000 3200 4000 80 100 160 200 100 160 200 | 1000/1 2000/ 3000/1 4000/1 ---- ---- ---- ---- ---- ---- ---- | 1000/5 2000/5 3000/5 4000/5 75/5 100/5 150/5 200/5 100/5 150/5 | 15/0,6 15/0,6 15/0,6 30/1,2 ---- ---- ---- ---- ---- ---- | 30/1,2 30/1,2 30/1,2 ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---/0,8 ---- ---/0,8 ---- ---- ---/0,8 ---/0,8 ---- | ---- ---- ---- ---- ---/0,8 ---/0,8 ---- ---/0,2 ---- ---/2,0 ---/0,8 ---- ---/2,0 ---- | 28 28 28 | 3 3 3 | 2 2 2 | 16 16 16 16 ---- ---- 5 ---- 7,1 ---- ---- 5 ---- 7,1 | 165/ 115 47 48 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номинальный | Наибольший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ35-3-600/5; | 35 | 300 200 300 400 600 | 320 200 320 400 630 | ---- ---- ---- ---- ---- | 200/5 300/5 200/5 300/5 400/5 600/5 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---/0,8 | ---- ---- ---/0,4 ---- ---- ---- ---/0,4 ---- ---- ---/0,8 ---- ---- ---/1,2 | ---- ---/0,8 ---- ---/0,8 ---- ---- ---/0,8 ---- ---- ---/0,2 ---- ---- | ---/2,0 ---- ---/2,0 ---- ---/2,0 ---- ---- ---/2,0 ---- ---- ---- ---- | 28 | 3 | 2 | ---- 16 10 5 7,1 ---- 16 10 5 13,2 6,4 20 16 | 49 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номиналь-ный | Наиболь-ший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ110-1-300/1; ТВТ110-1-300/5; ТВТ110-1-600/1; ТВТ110-1-600/5; ТВТ110-1-1000/1; ТВТ110-1-1000/5; ТВТ110-1-2000/1; ТВТ110-1-2000/5; ТВТ110-3-300/1; | 110 110 110 110 110 | 100 150 200 300 200 300 400 600 400 600 750 1000 1000 1500 2000 100 | 100 160 200 320 200 320 400 630 400 630 800 1000 1000 1600 2000 160 | 100/1 150/1 200/1 300/1 200/1 300/1 400/1 600/1 400/1 600/1 750/1 1000/1 1000/1 1500/1 2000/1 100/1 | 100/1 160/1 200/1 320/1 200/1 320/1 400/1 630/1 400/1 630/1 800/1 1000/1 1000/1 1600/1 2000/1 160/1 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- 40/1,6 30/1,2 40/1,6 50/2,0 ---- | ---- ---- ---- ---- ---- 25/1,0 40//1,6 50/2,0 30/1,2 30/1,2 40/1,6 ---- ---- ---- ---- ---- | 15/0,6 15/0,6 20/0,8 30/1,2 20/0,8 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----15/0,5 | 25 25 25 25 25 | 3 3 3 3 3 | 2 2 2 2 2 | 12 12 12 20 20 20 20 20 24 24 24 24 24 24 24 12 | 155/135 165/155 175/160 160/145 83/79 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номиналь-ный | Наиболь- ший Рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ110-3-300/5; ТВТ110-3-600/1; ТВТ110-3-600/5; ТВТ110-3-1000/1; ТВТ110-3-1000/5; ТВТ110-3-2000/1; ТВТ110-3-2000/5; | 110 110 110 | 150 200 300 200 300 400 600 400 600 750 1000 1000 1500 | 160 200 320 200 320 400 630 400 630 800 1000 1000 1600 | 150/1 200/1 300/1 200/1 300/1 400/1 600/1 400/1 600/1 750/1 1000/1 1000/1 1500/1 | 160/1 200/1 320/1 200/1 320/1 400/1 630/1 400/1 630/1 800/1 1000/1 1000/1 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- 40/1,6 30/1,2 40/1,6 | ---- ---- ---- ---- 25/1,0 40/1,6 50//2,0 20/0,8 30/1,2 75/3,0 ---- ---- ---- | 15/0,8 20/0,8 30/1,2 20/0,8 ---- ---- ---- ---- ---- ---- ---- ---- | 25 25 25 | 3 3 3 | 2 2 2 | 12 12 20 20 20 20 20 24 24 24 24 24 24 | 90/81 102/86 114/85 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номиналь-ный | Наиболь- ший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ110-1-600/1; ТВТ110-1-600/5; ТВТ150-1-1000/1; ТВТ150-1-1000/5; ТВТ150-1-2000/1; ТВТ150-1-2000/5; | 110 110 150 | 200 200 300 400 600 400 600 750 1000 750 1000 1500 2000 | 2000 200 320 400 630 400 630 800 1000 800 1000 1600 2000 | 200/1 200/1 300/1 400/1 600/1 400/1 600/1 750/1 1000/1 750/1 1000/1 1500/1 2000/1 | 1600/1 2000/1 200/1 320/1 400/1 630/1 400/1 630/1 800/1 1000/1 750/5 1000/5 1500/5 2000/5 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ----50/2,0 60/2,4 | 50/2,0 ---- ---- ---- ---- ---- ---- 30/1,2 40/1,6 30/1,2 40/1,6 ---- ---- | ---- 10/0,4 20/0,8 30/1,2 30/1,2 30/1,2 25/1,0 ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 25 25 25 | 3 3 3 | 2 2 2 | 24 24 24 22, 24 24 24 24 24 24 | 285/ 275 315/ 280 340/ 275 |
Продолжение таблицы Б.18
| Тип | Номинальное напряжения .ввода трансформатора | Первичныё ток (включая ответвления), А | Номинальный коэффициент трансформации при номин., вторичн. токе | Номинальная вторичная нагрузка, Ом при вторичном токе 1А (в числителе) и 5 Ом (в знаменателе) в классе точности | Параметры определяющие термическую стойкость | Количество трансформаторов тока на одном вводе | Номинальная предельная кратность | Цена за штуку, руб. | ||||||
| Номиналь-ный | Наиболь- ший рабочий | 1 | 5 | 0,5 | 1 | 3 | 10 | Крат-ность | Вре-мя,с | |||||
| ТВТ220-1-600/1; ТВТ220-1-600/5; ТВТ220-1-1000/1; ТВТ220-1-1000/5; ТВТ220-1-2000/1; ТВТ220-1-2000/5; ТВТ220-1-4000/1; ТВТ220-1-4000/5; | 220 220 220 220 | 200 300 400 600 400 600 750 1000 750 1000 1500 2000 1000 2000 3000 4000 | 200 320 400 630 400 630 800 1000 800 1000 1600 2000 1000 2000 3200 4000 | 200/1 300/1 400/1 600/1 400/1 600/1 750/1 1000/1 750/1 1000/1 1500/1 2000/1 1000/1 2000/1 3000/1 4000/1 | 200/5 300/5 400/5 600/5 400/5 600/5 750/5 1000/5 750/5 1000/5 1500/5 2000/5 1000/5 2000/5 3000/5 4000/5 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- 75/3,0 100/4 ---- 50/2,0 60/2,4 75/3,0 | ---- ---- ---- ---- ---- ---- 40/1,6 50/2,0 50/2,0 60/2,4 ---- ---- 30/1,2 ---- ---- ---- | 15/0,6 20/0,8 30/1,2 30/1,2 30/1,2 30/1,2 ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 25 25 25 25 | 3 3 3 3 | 2 2 2 2 | 24 24 24 24 24 24 24 24 25 25 25 25 25 25 25 25 | 205/200 210/200 230/215 270/240 |
Б.6 Трансформаторы напряжения
Таблица Б.19–Трансформаторы напряжения
| Тип | Класс напряжения, кВ | Наибольшее рабочее напряжение | Номинальное напряжение обмоток | Номинальная скорость, В*А, в классе точности | Номинальная мощность дополнительной вторичной обмотки | Предельная мощность | Схема соединения | Цена, руб. | |||||
| Первичной | Основной вторичной | Дополни-тельной вторичной | 0,2 | 0,5 | 1 | 3 | |||||||
| НОМ-10-66ТЗ НОМ-15-77У4 НОМ-35-66У1 НОЛ-0,8-6УТ2 НОЛ-08-6УХЛ3 НОЛ-08-10УТ2 НОЛ-08-10УХЛ3 | 10 10 10 10 15 15 15 15 35 6 6 6 6 6 10 10 10 | ---- ---- ---- ---- ---- ---- ---- ---- ---- 7,2 7,2 7,2 7,2 7,2 12 12 12 | 6300 6600 10000 11000 13800 15000 15750 18000 35000 6000 6300 6600 6900 6300 10000 11000 10000 | 100 100 100 100 100 100 100 100 100 100 100 100 или110 100 100 100 100 или110 100 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- 30 30 30 30 30 50 50 50 | 75 75 75 75 75 75 75 75 150 50 50 50 50 50 75 75 75 | 150 150 150 150 150 150 150 150 250 75 75 75 75 75 150 150 150 | 300 300 300 300 300 300 300 300 600 200 200 200 200 200 300 300 300 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 640 640 640 640 640 640 640 640 1200 400 400 400 400 400 630 630 630 | 1/1-0 | ---- ---- ---- ---- ---- 100 100 100 100 185 163 163 163 163 170 170 170 |
Продолжение таблицы Б.19
| Тип | Класс напряжения, кК | Наибольшее рабочее напряжение | Номинальное напряжение обмоток | Номинальная скорость, В*А, в классе точности | Номинальная мощность дополнительной вторичной обмотки | Предельная мощность | Схема соединения | Цена, руб. | |||||
| Первичной | Основ-ной вторич-ной | Дополни-тельной вторичной | 0,2 | 0,5 | 1 | 3 | |||||||
| ЗНОМ-15-63У2 ЗНОМ-20-63У2 ЗНОМ-24-63У1 ЗНОМ-35-63У1 ЗНОМ-35-63У1 | 15 15 15 15 15 15 20 20 24 35 35 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 600/ √3 10000/ √3 10500 / √3 13800/ √3 15000 / √3 15750/ √3 18000/ √3 20000/ √3 24000/ √3 35000/ √3 35000/ √3 | 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 100/ √3 | 100/3 100/3 100/3 100/3 100/3 100/3 100/3 100/3 100/3 100/3 100/3 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 50 75 75 75 75 75 75 75 ---- 150 150 | 75 150 150 150 150 150 150 150 ---- 250 250 | 200 300 300 300 300 300 300 300 ---- 600 600 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 400 640 640 640 640 640 640 640 ---- 1200 1200 | 1/1/1-0-0 | 140 140 140 140 140 140 175 175 250 175 ----- |
| НОСК-3У5 НОСК-6У5 НОМ-6-77У4 НОМ-10-66У2 НОМ-10-66Т2 НОМ-10-66У3 | 3 6 6 6 6 5 5 6 10 10 10 10 10 10 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 3000 6000 1355 3000 3150 3300 6000 6300 10000 10000 6300 6500 10000 11000 | 100 100 100 100 100 100 100 100 100 100 100 100 100 100 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 30 50 50 30 30 30 50 50 75 75 75 75 75 | 50 75 75 50 50 50 75 75 150 150 150 150 150 | 150 200 200 150 150 150 200 200 300 300 300 300 300 | ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- | 240 400 400 240 240 240 400 400 630 630 640 640 640 | 1/1-10 | 27 39 44 44 44 44 44 44 57 ---- ---- ---- ---- |
Б.7 Разъединители
Таблица Б.20–Разъединители наружной установки горизонтально-поворотного типа на номинальное напряжение 10 кВ
| Наименование изделия и тип | Краткая техническая характеристика | Обозначение ТУ | |||
| Ток термо-стойкости, кА | Предель-ный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| а) разъединители без заземлителей | |||||
| РЛНД-10Б/630 УХЛ1 | 10 | 25 | 31 | ПРГ-2УХЛ1 или ПРН-10МУ1 | ТУ 16-91 ИВЕЖ.674212.003 ТУ |
| РЛНД-10/Б315 НТ1 | 10 | 25 | 30 | ПРГ-2Т1 | -"- |
| РЛНД-10Б/630 НТ1 | 12,5 | 31,5 | 31 | -"- | -"- |
| РЛНД-10Б/400 НУХЛ1 | 10 | 25 | 35 | ПРГ-2УХЛ1 или ПРН-10МУ1 | -"- |
| РЛНД-10.II/400 НУХЛ1 | 10 | 25 | 28 | -"- | -"- |
| РЛНД-I-10Б/400 НУХЛ1 | 10 | 25 | 33 | -"- | -"- |
| РЛНД -I-10 . II/400 НУХЛ 1 | 10 | 25 | 23 | -"- | -"- |
| РЛНД-I-10Б/200 УХЛ1 | 6,3 | 15,75 | 30 | -"- | -"- |
| РЛНД -I-10.II/200 УХЛ 1 | 6,3 | 15,75 | 20 | -"- | -"- |
| РЛНД -I-10.IV/200 УХЛ 1 | 6,3 | 15,75 | 22 | ПРН-10 МУ1 | ТУ 3414-004-00468686-93 |
| РЛНД -I-10.IV/400 УХЛ 1 | 10 | 25 | 27 | -"- | -"- |
| РЛНД -I-10/200 УХЛ 1 | 6,3 | 15,75 | 30 | ПРН-10 МУ1 | ТУ 16-91 ИВЕЖ.674212.003 ТУ |
| РЛНД -I-10/400 УХЛ 1 | 10 | 25 | 30 | ПРГ-2 УХЛ1 или ПРН-10 МУ1 | -"- |
| б) разъединители с неподвижным контактным выводом на поворотной колонке и с одним заземлителем со стороны поворотной колонки | |||||
| РЛНД-I.1-10Б/400 НУХЛ1 | 10 | 25 | 39 | ПРГ-2Б УХЛ1 или ПРНЗ-10 УХЛ1 | ТУ 16-91 ИВЕЖ.674212.003 ТУ |
| РЛНД-I.1-10.II/400 НУХЛ1 | 10 | 25 | 34 | -"- | -"- |
| РЛНД-I.1-10Б/200 УХЛ1 | 6,3 | 15,75 | 39 | ПРНЗ-10 УХЛ1 | -"- |
Продолжение таблицы Б.20
| Наименование изделия и тип | Краткая техническая характеристика | Обозначение ТУ | |||
| Ток термо-стойкости, кА | Предель-ный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| РЛНД-I.1-10.II/200 УХЛ1 | 6,3 | 15,75 | 34 | -"- | -"- |
| РЛНД-I.1-10.IV/400 УХЛ1 | 10 | 25 | 33 | -"- | ТУ 3414-004-00468683-93 |
| РЛНД-I.1-10.IV/200 УХЛ1 | 6,3 | 15,75 | 33 | -"- | -"- |
| РЛНДС-I.1-10.IV/400 УХЛ1* | 10 | 25 | 42 | Блок проводов (ПДГ-9 УХЛ1 и ПР-2УХЛ1) или ПР-2Б УХЛ1 | -"- |
| РЛНД-I.1-10/200 УХЛ1 | 6,3 | 15,75 | 34 | ПРНЗ-10 УХЛ1 | ТУ 16-91 ИВЕЖ.674212.003 ТУ |
| РЛНД-I.1-10/400 УХЛ1 | 10 | 25 | 34 | ПРГ-2Б УХЛ1 или ПРНЗ-10 УХЛ1 | -"- |
| в) разъединители с неподвижным контактным выводом на поворотной колонке с двумя заземлителями | |||||
| РЛНД-I.2-10Б/400 НУХЛ1 | 10 | 25 | 43 | ПРГ-2Б УХЛ1 или ПРНЗ-10 УХЛ1 | ТУ 16-91 ИВЕЖ.674212.003 ТУ |
| РЛНД-I.2-10.II/400 НУХЛ1 | 10 | 25 | 38 | -"- | -"- |
| РЛНД-I.2-10Б/400 УХЛ1 | 6,3 | 15,75 | 43 | ПРНЗ-2-10 УХЛ1 | -"- |
| РЛНД-I.2-10.II/200 УХЛ1 | 6,3 | 15,75 | 38 | -"- | -"- |
| РЛНД-I.2-10.IV/400 УХЛ1 | 10 | 25 | 39 | -"- | ТУ 3414-004-00468683-93 |
| РЛНД-I.2-10.IV/200 УХЛ1 | 6,3 | 15,75 | 39 | -"- | -"- |
| РЛНДС-I.2-10.IV/400 УХЛ1* | 10 | 25 | 48 | блок приводов (ПДГ-9 УХЛ1 и ПР-2 УХЛ1) или ПР-2 БУХЛ1 | -"- |
| РЛНД-I.2-10/200 УХЛ1 | 6,3 | 15,75 | 35 | ПРНЗ-2-10 УХЛ1 | ТУ 16-91 ИВЕЖ.674212Ю003 ТУ |
| РЛНД-I.2-10/400 УХЛ1 | 10 | 25 | 38 | ПРГ-2 БУХЛ1 или ПРНЗ-2-10 УХЛ1 | -"- |
Примечание:Разъединители выпускаются в трехполюсном (рамном) исполнении.
I–разъединители с неподвижным контактным выводом на поворотной колонке
II–степень загрязнения по ГОСТ 9920 (для разъединителей на полимерных изоляторах).
1,2–количество заземлителей.
*Работоспособен при гололеде 22 мм, позволяет двигательное оперирование главными ножами.
Таблица Б.21–Разъединители наружной установки горизонтально-поворотного типа на номинальное напряжение 35 кВ
| Наименова-ние изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| РГ-35/1000 УХЛ1 | 16 | 40 | 41,5 | ПРГ-01-5 УХЛ1 или ПДГ-9-05 УХЛ1или ПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | ТУ 3414-032-41586029-98 |
| РГ-35-II/1000 УХЛ1 | 16 | 40 | 49,9 | -"- | |
| РГ1б-35/1000 УХЛ1 | 16 | 40 | 43,7 | ПРГ-00-5 УХЛ1; ПРГ-01-5 УХЛ1 или ПДГ 9-05 УХЛ1 или ПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | |
| РГ1б-35-II/1000 УХЛ1 | 16 | 40 | 52,1 | -"- | -"- |
| РГ1а-35/1000 УХЛ1 | 16 | 40 | 43,7 | -"- | -"- |
| РГ1а-35-II/1000 УХЛ1 | 16 | 40 | 52,3 | -"- | -"- |
| РГ2-35/1000 УХЛ1 | 16 | 40 | 46,3 | -"- | -"- |
| РГ2-35-II/1000 УХЛ1 | 16 | 40 | 54,5 | -"- | -"- |
| РГ-35-II/2000 УХЛ1 | 31,5 | 80 | 59,7 | -"- | -"- |
| РГ1б-35-II/2000 УХЛ1 | 31,5 | 80 | 53,4 | ПРГ-00-5 УХЛ1; ПРГ-01-5 УХЛ1 или ПДГ-9-05 УХЛ1; ПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | -"- |
Продолжение таблицы Б.21
| Наименова-ние изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| РГ1б-35-II/2000 УХЛ1 | 31,5 | 80 | 61,8 | -"- | -"- |
| РГ1а-35/2000 УХЛ1 | 31,5 | 80 | 53,8 | -"- | -"- |
| РГ1а-35-II/2000 УХЛ1 | 31,5 | 80 | 62,2 | -"- | -"- |
| РГ2-35/2000 УХЛ1 | 31,5 | 80 | 56 | -"- | -"- |
| РГ2-35-II/2000 УХЛ1 | 31,5 | 80 | 64,4 | -"- | -"- |
| РГП-35/1000 УХЛ1 | 16 | 40 | 37,5 | ПРГ-01-5 УХЛ1 или ПДГ-9-05 УХЛ1ПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | ТУ 3414-032-41586029-98 |
| РГП1б-35/1000 УХЛ1 | 16 | 40 | 41,5 | ПРГ-00-5 УХЛ1 или ПРГ-01-5 УХЛ1ПДГ-9-05 УХЛ1 или ПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | -"- |
| РГП1а-35/1000 УХЛ1 | 16 | 40 | 41,7 | -"- | -"- |
| РГП2-35/1000 УХЛ1 | 16 | 40 | 50,1 | -"- | -"- |
| РГП-35/2000 УХЛ1 | 31,5 | 80 | 43,5 | ПРГ-01-5 УХЛ1 или ПДГ-9-05 УХЛПДГ-9П-04 УХЛ1 или ПДГ-9П-08 УХЛ1 | -"- |
| РГ-40,5-IV/630 Т1 | 16 | 40 | 55,9 | ПРГ-01-5 Т1 или ПДГ-9-05 Т1ПДГ-9П-04 Т1 | ТУ 3414-040-49040910-2000 |
| РГ1б-40,5-IV/630 Т1 | 16 | 40 | 58,1 | ПРГ-00-5 Т1; ПРГ-01-5 Т1 или ПДГ-9-05 Т1ПДГ-9П-04 Т1 | -"- |
| РГ1а-40,5-IV/630 Т1 | 16 | 40 | 58,3 | -"- | -"- |
| РГ2-40,5-IV/630 Т1 | 16 | 40 | 60,7 | -"- | -"- |
Продолжение таблицы Б.21
| Наименова-ние изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| РГ-40,5-IV/1250 Т1 | 31,5 | 80 | 65,7 | ПРГ-01-5 Т1 или ПДГ-9-05 Т1ПДГ-9П-04 Т1 | -"- |
| РГ1б-40,5-IV/1250 Т1 | 31,5 | 80 | 67,8 | ПРГ-00-5 Т1; ПРГ-01-5 Т1ПДГ-9-05 Т1 или ПДГ-9П-04 Т1 | -"- |
| РГ1а-40,5-IV/1250 Т1 | 31,5 | 80 | 68,2 | -"- | -"- |
| РГ2-40,5-IV/1250 Т1 | 31,5 | 80 | 70,4 | -"- | -"- |
| РГ-40,5-IV/2000 Т1 | 31,5 | 80 | 65,7 | ПРГ-01-5 Т1 или ПДГ-9-05 Т1ПДГ-9П-04 Т1 | -"- |
| РГ1б-40,5-IV/2000 Т1 | 31,5 | 80 | 67,8 | ПРГ-00-5 Т1; ПРГ-01-5 Т1ПДГ-9П-05 Т1 или ПДГ-9П-04 Т1 | -"- |
| РГ1а-40,5-IV/2000 Т1 | 31,5 | 80 | 68,2 | -"- | -"- |
| РГ2-40,5-IV/2000 Т1 | 31,5 | 80 | 70,4 | -"- | -"- |
| РДЗ-35/1000 НУХЛ1 | 16 | 40 | 43 | ПРГ-2 УХЛ1 | ТУ 16-91 ИВЕЖ.674213.018 ТУ |
| РДЗ-35/1000 НУХЛ1 | 16 | 40 | 57 | ПРГ-2Б УХЛ1 | -"- |
| РДЗ.1а-35/1000 НУХЛ1 | 16 | 40 | 43 | ПРГ-01-2Б УХЛ1 | -"- |
| РДЗ-35Б/1000 НУХЛ1 | 16 | 40 | 62 | ПРГ-2Б УХЛ1 | -"- |
| РДЗ.1а-35Б/1000 НУХЛ1 | 16 | 40 | 43 | ПРГ-01-2Б УХЛ1 | -"- |
| РДЗ-35/3150 УХЛ1 | 50 | 125 | 74 | ПРГ-2 УХЛ1 | ТУ 16-92 ИВЕЖ.674213.003 |
| РДЗ-35Б/1250 НТ1* | 31,5 | 80 | 57 | ПРГ-2Б Т1 | ТУ 16-91 ИВЕЖ.674213.018 ТУ |
| РД-35/400 УХЛ1 | 12,5 | 31,25 | 44 | ПРГ-2 УХЛ1 | -"- |
Продолжение таблицы Б.21
| Наименова-ние изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплектующий привод, тип | ||
| РДЗ-35/400 УХЛ1 | 12,5 | 31,25 | 50 | ПРГ-2Б УХЛ1 | -"- |
| РД-35Б/400 УХЛ1 | 12,5 | 31,25 | 48 | ПРГ-2 УХЛ1 | -"- |
| РДЗ-35Б/400 УХЛ1 | 12,5 | 31,25 | 54 | ПРГ-2Б УХЛ1 | -"- |
| РД-35-IV/400 УХЛ1 | 12,5 | 31,25 | 35 | ПРГ-2 УХЛ1 | -"- |
| РДЗ-35-IV/400 УХЛ1 | 12,5 | 31,25 | 39 | ПРГ-2Б УХЛ1 | -"- |
| РД-35 IV/400 УХЛ1 | 16 | 40 | 28 | ПРГ-2 УХЛ1 | -"- |
| РДЗ-35-IV/1000 УХЛ1 | 16 | 40 | 43 | ПРГ-2Б УХЛ1 | -"- |
| РДЗ.1а-35-IV/1000 УХЛ1 | 16 | 40 | 43 | ПРГ-01-2Б УХЛ1 | -"- |
Примечание: разъединители выпускаются в однополюсном, двухполюсном и трехполюсном исполненияхРГП-35, РДЗ-35IV, с полимерной изоляцией для районов с IV степенью загрязнения атмосферы по ГОСТ 28856
*–только однополюсное исполнение или трехполюсное исполнение
**–только трехполюсное исполнение Для однополюсного и трехполюсного разъединителей серии РГ и РГП возможна поставка в сборе с несущей металлоконструкцией и комплектом соединительных элементов.
Таблица Б.22–Разъединители наружной установки горизонтально-поворотного типа на номинальное напряжение 110-220 кВ
| Наименование изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплекту-ющий привод, тип | ||
| РГН-110/1000 УХЛ1 | 31,5 | 80 | 198 | ПДГ-9 УХЛ1, ПРГ-6 УХЛ1 | ТУ 3414-028-41586029-98 |
| РГН-110.II/1000 УХЛ1 | 31,5 | 80 | 216 | -"- | -"- |
| РГН-К-110/1000 УХЛ1 | 31,5 | 80 | 235 | -"- | -"- |
| РГН-СК-110/1000 | 31,5 | 80 | 222 | -"- | -"- |
Продолжение таблицы Б.22
| Наименование изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплекту-ющий привод, тип | ||
| РГН-110/1000 УХЛ1 | 31,5 | 80 | 198 | ПДГ-9 УХЛ1, ПРГ-6 УХЛ1 | ТУ 3414-028-41586029-98 |
| РГН-СК-110.II/1000 УХЛ1 | 31,5 | 80 | 240 | -"- | -"- |
| РГН-СК-110/2000 УХЛ1 | 40 | 100 | 238 | -"- | -"- |
| РГН-СК-110.II/2000 УХЛ1 | 40 | 100 | 256 | -"- | -"- |
| РГН-110/2000 УХЛ1 | 40 | 100 | 212 | -"- | -"- |
| РГН-110.II/2000 УХЛ1 | 40 | 100 | 230 | -"- | -"- |
| РГНП-110/1000 УХЛ1 | 31,5 | 80 | 162 | -"- | -"- |
| РГНП-110/2000 УХЛ1 | 40 | 100 | 178 | -"- | -"- |
| РГН-В-110/1000 УХЛ1 | 31,5 | 80 | 182 | -"- | -"- |
| РГН-В-110.II/1000 УХЛ1 | 31,5 | 80 | 200 | -"- | -"- |
| РГ-110/1000 УХЛ1 | 31,5 | 80 | 248 | -"- | -"- |
| РГ-110.II/1000 УХЛ1 | 31,5 | 80 | 263 | -"- | -"- |
| РГ-К-110/1000 УХЛ1 | 31,5 | 80 | 248 | -"- | -"- |
| РГ-К-110.II/1000 УХЛ1 | 31,5 | 80 | 263 | -"- | -"- |
| РГП-110/1000 | 31,5 | 80 | 198 | -"- | -"- |
| РГП-110/2000 УХЛ1 | 40 | 100 | 212 | -"- | -"- |
| РГ-110/2000 | 40 | 100 | 283 | -"- | -"- |
| РГ-110.II/2000 УХЛ1 | 40 | 100 | 307 | -"- | -"- |
| РГ-123.IV/800 Т1 | 31,5 | 80 | 296 | ПДГ-9 Т1 или ПДГ-9ППРГ-6 Т1 | ТУ 3414-040-49040910-2000 |
| РГ-123.IV/1250 Т1 | 40 | 100 | 311 | -"- | -"- |
| РГ-123.IV/1600 Т1 | 40 | 100 | 316 | -"- | -"- |
| РГ-123.IV/2000 | 40 | 100 | 320 | -"- | -"- |
Продолжение таблицы Б.22
| Наименование изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплекту-ющий привод, тип | ||
| РГ-126.II/1600 УХЛ1 | 40 | 100 | 306 | ПДГ-9П УХЛ1 | ТУ 3414-028-41586029-98 |
| РГ-145.IV/800 Т1 | 31,5 | 80 | 491 | ПДГ-9 Т1 или ПДГ-9П Т1ПРГ-6Т1 | ТУ 3414-040-49040910-2000 |
| РГ-145.IV/1250 Т1 | 40 | 100 | 496 | -"- | -"- |
| РГ-145.IV/1600 Т1 | 40 | 100 | 501 | -"- | -"- |
| РГ-145.IV/2000 Т1 | 40 | 100 | 506 | -"- | -"- |
| РГ-245.IV/800 Т1 | 31,5 | 80 | 700 | -"- | -"- |
| РГ-245.IV/1250 Т1 | 40 | 100 | 721 | -"- | -"- |
| РГ-245.IV/1600 Т1 | 40 | 100 | 726 | -"- | -"- |
| РГ-245.IV/2000 Т1 | 40 | 100 | 731 | -"- | -"- |
| РГН-220/1000 УХЛ1 | 31,5 | 80 | 540 | ПДГ-9 УХЛ1 ПРГ-6 УХЛ1 | ТУ 3414-037-41586029-99 |
| РГН-220.II/1000 УХЛ1 | 31,5 | 80 | 562 | -"- | -"- |
| РГН-220/1000 УХЛ1 | 40 | 100 | 557 | -"- | -"- |
| РГН-220.II/2000 УХЛ1 | 40 | 100 | 581 | -"- | -"- |
| РГ-220/1000 УХЛ1 | 31,5 | 80 | 628 | -"- | -"- |
| РГ-220.II/1000 УХЛ1 | 31,5 | 80 | 646 | -"- | -"- |
| РГ-220/2000 УХЛ1 | 40 | 100 | 645 | -"- | -"- |
| РГ-220.II/2000 УХЛ1 | 40 | 100 | 665 | -"- | -"- |
| РДЗ-110/1000 НУХЛ1 | 25 | 63 | 166 | ПРГ-2Б УХЛ1 или ПДГ-5 УХЛ1ПРГ-2Б УХЛ1 или ПДГ-5 УХЛ1 | ТУ 16-91 ИВЕЖ.674213.018 ТУ |
Продолжение таблицы Б.22
| Наименование изделия и тип | Краткая техническая характеристика | Обозначе-ние ТУ | |||
| Ток термостой-кости, кА | Предельный сквозной ток, кА | Масса, кг | Комплекту-ющий привод, тип | ||
| РДЗ-110/2000 НУХЛ1 | 31,5 | 80 | 182 | -"- | -"- |
| РДЗ-110/3150 НУХЛ1 | 40 | 100 | 186 | -"- | -"- |
| РДЗ-110Б/1000 НУХЛ1 | 25 | 63 | 182 | -"- | -"- |
| РДЗ-110Б/2000 НУХЛ1 | 31,5 | 80 | 198 | -"- | -"- |
| РДЗ-110/1000 НУХЛ1 верт.уст** | 25 | 63 | 166 | ПРГ-2Б УХЛ1 | -"- |
| РДЗ-110Б/1250 НТ1* | 31,5 | 80 | 188 | ПРГ-2Б Т1 или ПДГ-5 Т1 | ТУ 16-91 ИВЕЖ.674213.018 ТУ |
| РДЗП-110/1000 УХЛ1 | 25 | 63 | 146 | ПРГ-2Б УХЛ1 или ПДГ-5 УХЛ1 | -"- |
| РДЗП-110/2000 УХЛ1 | 31,5 | 80 | 162 | -"- | -"- |
| РДЗП-110/3150 УХЛ1 | 40 | 100 | 166 | -"- | -"- |
| РДЗП-СК-110/1000 УХЛ1 | 25 | 63 | 147 | ПРГ-2Б УХЛ1 | -"- |
| РДЗ-150/1000 НУ1 | 25 | 63 | 425 | ПДГ-5 УХЛ1 | ТУ 16-91 ИВЕЖ.674213.018 ТУ |
| РДЗ-150/1000 НУ1 | 40 | 100 | 440 | -"- | -"- |
| РДЗ-220/1000 НУХЛ1 | 25 | 63 | 524 | -"- | -"- |
| РДЗ-220/2000 НУХЛ1 | 31,5 | 80 | 542 | -"- | -"- |
| РДЗ-220/3150 НУХЛ1 | 50 | 125 | 564 | -"- | -"- |
| РДЗ-220Б/1250 НТ1 | 40 | 100 | 468 | ПДГ-5 Т1 | -"- |
| РДЗ-220Б/1000 НУХЛ1 | 25 | 63 | 435 | ПДГ-5 УХЛ1 | -"- |
| РДЗ-220Б/2000 НУХЛ1 | 31,5 | 80 | 469 | -"- | -"- |
| РДЗ-220Б/3150 НУХЛ1 | 50 | 125 | 500 | -"- | -"- |
Примечание:
1.Разъединители выпускаются без заземлителей, с одним или двумя заземлителями, в однополюсном и трехполюсном исполнениях.
2.РГП, РГНП–разъединители с полимерной изоляцией.
3.II–степень загрязнения по ГОСТ 9920 (в исполнении I индекс отсутствует);IV–степень загрязнения по ГОСТ 9920 для разъединителей в исполнении Т1.
4.Уровень изоляции разъединителей РГН по ГОСТ 1516.3 (испытательный грозовой импульс относительно земли 450 и 900 кВ на номинальное напряжение 110 и 220 кВ соответственно). Разъединители РГ выполнены с повышенной электрической прочностью (испытательный грозовой импульс относительно земли 550 и 1050 кВ на номинальное напряжение 110 и 220 кВ соответственно).
*–только однополюсное или трехполюсное исполнение;
**–только трехполюсное исполнение
Б.8 Ограничители перенапряжения
Таблица Б.23–Основные характеристики выпускаемых ограничителей перенапряжения( класс пропускной способности – 1)
| Тип ограничителя перенапряжения | Класс напряжения, кВ | Наибольшее длительно допустимое рабочее напряжение, кВ | Напряжение, кВ, допустимое в течении времени | Пропускная способность на прямоугольном импульсе 2000 мкс, А | Остающееся напряжение, кВ, не более, при коммутационном импульсе тока (30/80 мкс) с амплитудой | Остающееся напряжение, кВ, не более, при грозовом импульсе тока(80/20 мкс) с амплитудой | ||||
| 10с | 2ч | 250А | 500А | 5кА | 10кА | 20кА | ||||
| ОПН6/(5,5-7,2)-10(1) УХЛ1 (УХЛ2) | 6 | 5,5 | 7,6 | 6,4 | 250 | 13,2 | 13,5 | 16,6 | 17,8 | 20,6 |
| 6,6 | 9,1 | 7,7 | 250 | 16,3 | 16,7 | 20,5 | 22,0 | 25,5 | ||
| 7,2 | 9,9 | 8,4 | 250 | 17,0 | 17,5 | 21,4 | 23,0 | 26,7 | ||
| ОПН10/(10,5-12,7)-10(1) УХЛ1 (УХЛ2) | 10 | 10,5 | 14,4 | 12,2 | 250 | 25,9 | 26,6 | 32,5 | 35,0 | 40,6 |
| 11,5 | 15,8 | 13,4 | 250 | 28,1 | 28,9 | 35,3 | 38,0 | 44,0 | ||
| 12 | 17 | 14 | 250 | 28,8 | 26,7 | 36,3 | 39,0 | 45,2 | ||
| 12,7 | 17,4 | 14,8 | 250 | 31,1 | 32,0 | 39,0 | 42,0 | 48,7 | ||
| ОПН35/(40,5-42,5)-10(1) УХЛ1 (УХЛ2) | 35 | 40,5 | 55,6 | 47,1 | 250 | 99,1 | 102 | 125 | 134 | 155 |
| 42,5 | 58,3 | 49,4 | 250 | 102 | 105 | 128 | 138 | 160 | ||
| ОПН110/(78-100)-10(1) УХЛ1 (УХЛ2) | 110 | 78 | 107 | 91 | 250 | 190 | 196 | 239 | 257 | 298 |
| 86 | 118 | 100 | 250 | 210 | 216 | 264 | 284 | 329 | ||
| 100 | 137 | 116 | 250 | 243 | 250 | 306 | 329 | 381 | ||
Таблица Б.24–Основные характеристики выпускаемых ограничителей перенапряжения ( класс пропускной способности–2)
| Тип ограничителя перенапряжения | Класс напряжения, кВ | Наибольшее длительно допустимое рабочее напряжение, кВ | Напряжение, кВ, допустимое в течении времени | Пропускная способность на прямоугольном импульсе 2000 мкс, А | Остающееся напряжение, кВ, не более, при коммутационном импульсе тока (30/80 мкс) с амплитудой | Остающееся напряжение, кВ, не более, при грозовом импульсе тока(80/20 мкс) с амплитудой | ||||||
| 10с | 2ч | 250А | 500А | 5кА | 10кА | 20кА | ||||||
| ОПН6/(6,6-7,2)-10(2) УХЛ1 (УХЛ2) | 6 | 6,6 | 9,1 | 7,7 | 500 | 16,1 | 16,5 | 19,6 | 21,0 | 23,1 | ||
| 6,9 | 9,5 | 8,0 | 500 | 16,9 | 17,3 | 20,5 | 22,0 | 24,2 | ||||
| 7,2 | 9,9 | 8,4 | 500 | 17,7 | 18,1 | 21,4 | 23,0 | 25,3 | ||||
| ОПН10/(10,5-12)-10(2) УХЛ1 (УХЛ2) | 10 | 10,5 | 14,4 | 12,2 | 500 | 25,7 | 26,3 | 31,2 | 33,5 | 36,8 | ||
| 11,5 | 15,8 | 13,4 | 500 | 28,4 | 29,1 | 34,4 | 37,0 | 40,6 | ||||
| 12,0 | 17 | 14 | 500 | 29,2 | 29,9 | 35,4 | 38,0 | 41,7 | ||||
| ОПН35/(38-42,5)-10(2) УХЛ1 (УХЛ2) | 35 | 38,5 | 52,8 | 44,8 | 500 | 94,4 | 96,6 | 115 | 123 | 135 | ||
| 40,5 | 55,6 | 47,1 | 500 | 99,0 | 101 | 120 | 129 | 142 | ||||
| 42,5 | 58,3 | 49,4 | 500 | 104 | 107 | 127 | 136 | 149 | ||||
| ОПН110/(73-100)-10(2) УХЛ1 | 110 | 73 | 100 | 85 | 650 | 180 | 184 | 218 | 234 | 257 | ||
| 78 | 107 | 91 | 650 | 192 | 196 | 233 | 250 | 275 | ||||
| 86 | 118 | 100 | 650 | 211 | 216 | 256 | 275 | 302 | ||||
| 100 | 137 | 116 | 650 | 245 | 251 | 298 | 320 | 351 | ||||
| ОПН220/(146-172)-10(2) УХЛ1 | 220 | 146 | 200 | 170 | 650 | 359 | 368 | 436 | 468 | 514 | ||
| 156 | 214 | 181 | 650 | 384 | 393 | 466 | 500 | 549 | ||||
| 172 | 236 | 200 | 650 | 422 | 432 | 512 | 550 | 604 | ||||
Таблица Б.25–Основные характеристики выпускаемых ограничителей перенапряжения ( класс пропускной способности–3)
| Тип ограничителя перенапряжения | Класс напряжения, кВ | Наибольшее длительно допустимое рабочее напряжение, кВ | Напряжение, кВ, допустимое в течении времени | Пропускная способность на прямоугольном импульсе 2000 мкс, А | Остающееся напряжение, кВ, не более, при коммутационном импульсе тока (30/80 мкс) с амплитудой | Остающееся напряжение, кВ, не более, при грозовом импульсе тока(80/20 мкс) с амплитудой | ||||||
| 10с | 2ч | 250А | 500А | 5кА | 10кА | 20кА | ||||||
| ОПН110/(73-100)-10(3) УХЛ1 | 110 | 73 | 100 | 85 | 850 | 180 | 184 | 218 | 234 | 257 | ||
| 78 | 107 | 91 | 850 | 192 | 196 | 233 | 250 | 275 | ||||
| 86 | 118 | 100 | 850 | 211 | 216 | 256 | 275 | 302 | ||||
| 100 | 137 | 116 | 850 | 245 | 251 | 298 | 320 | 351 | ||||
| ОПН220/(146-172)-10(3) УХЛ1 | 220 | 146 | 200 | 170 | 850 | 359 | 368 | 436 | 468 | 514 | ||
| 156 | 214 | 181 | 850 | 384 | 393 | 466 | 500 | 549 | ||||
| 172 | 236 | 200 | 850 | 422 | 432 | 512 | 550 | 604 | ||||
Приложение В
В.1 Выключатели

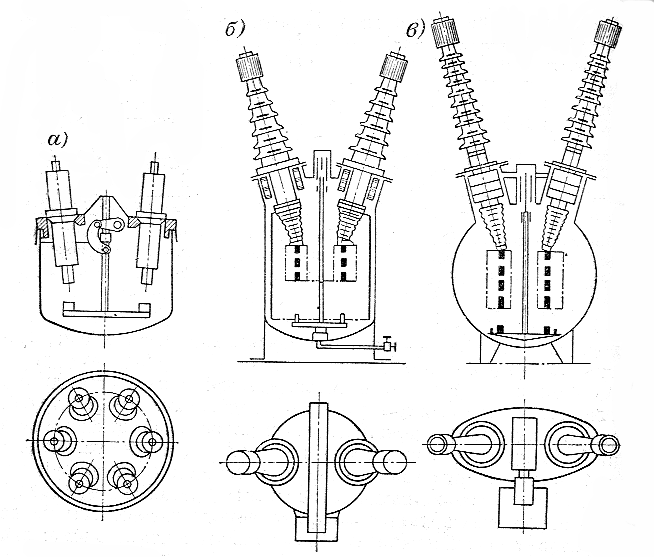

Рисунок В.1–Конструктивные схемы масляных выключателей: а)однобаковый с открытой дугой; б)один плюс трехбакового выключателя с двумя дугогасительными камерами; в)полюс трехбакового выключателя с чечевицеобразными баками

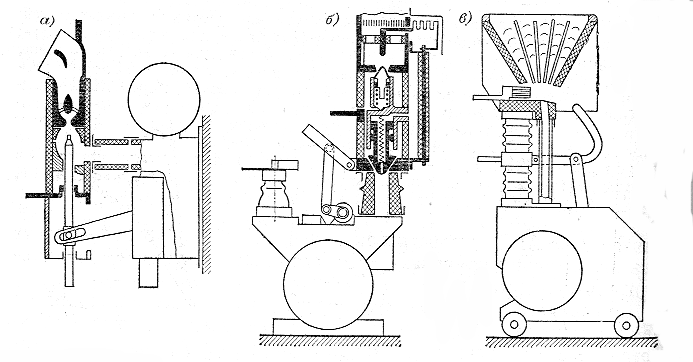

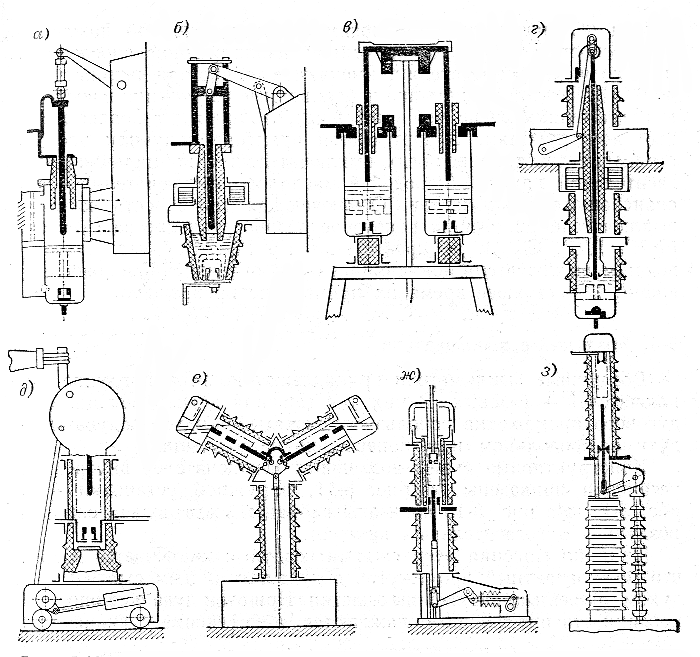

Рисунок В.2–Конструктивная схема малообъемных масляных выключателей: а)с одним разрывом на полюс, в металлическом бачке, для установки на стене; б)с одним разрывом на полюс, в фарфоровом бачке, для установки на стене; в)с двумя разрывами на полюс, с главной дугогасительной системами контактов; г)с одним разрывом на полюс, в фарфоровом бачке, с проходным трансформатором тока, с приводом, встроенным в раму; д)с одним разрывом на полюс в изоляционном бачке, с наружным отделителем, с приводом, встроенным в опорную раму; е)с двумя дугогасительными камерами, расположенными на одном опорном изоляторе; ж)с одним разрывом на полюс, с маслонаполненным опорным изолятором; з)с одним разрывом на полюс, в фарфоровом бачке, с приводом и дугогасителем на общем опорном изоляторе
Рисунок В.3–Конструктивные схемы воздушных выключателей внутренней установки 6-20 кВ: а)с одним разрывом в камере продольного дутья; б)с двумя разрывами на полюс; в)с одним разрывом на полюс в камере поперечного дутья

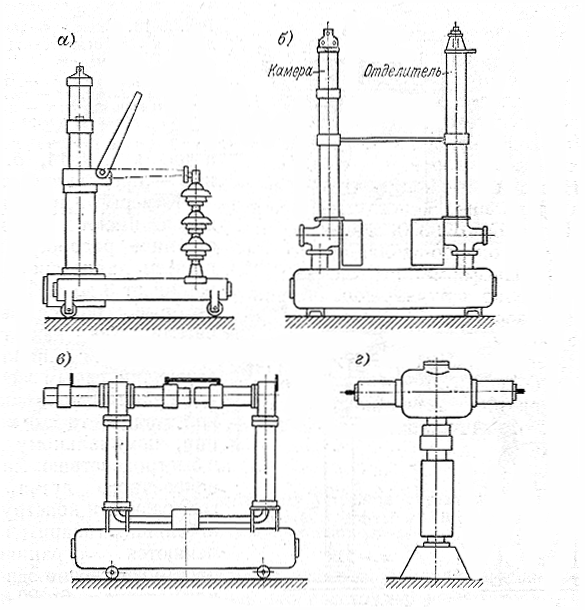

Рисунок В.4–Конструктивные схемы воздушных выключателей наружной установки 110 кВ: а)с двумя разрывами на полюс, с наружным отделителем; б)с двумя разрывами на полюс, с воздухо-наполненным отделителем; в)с тремя разрывами на полюс, с горизонтальными дугогастиельными камерами, без отделителя; г)с двумя разрывми на полюс, находящимися в постоянно наполненной сжатым воздухом камере, большого объема без отделителя
В.1.1 Колонковый выключатель ВГТ-110
