Ускорение действия релейной защиты, при неуспешном АПВ, происходит подачей сигнала на промежуточное реле ускорения действия защит, по цепи (+ШУ)–КУ–1–1РП.2–2–РПУ.

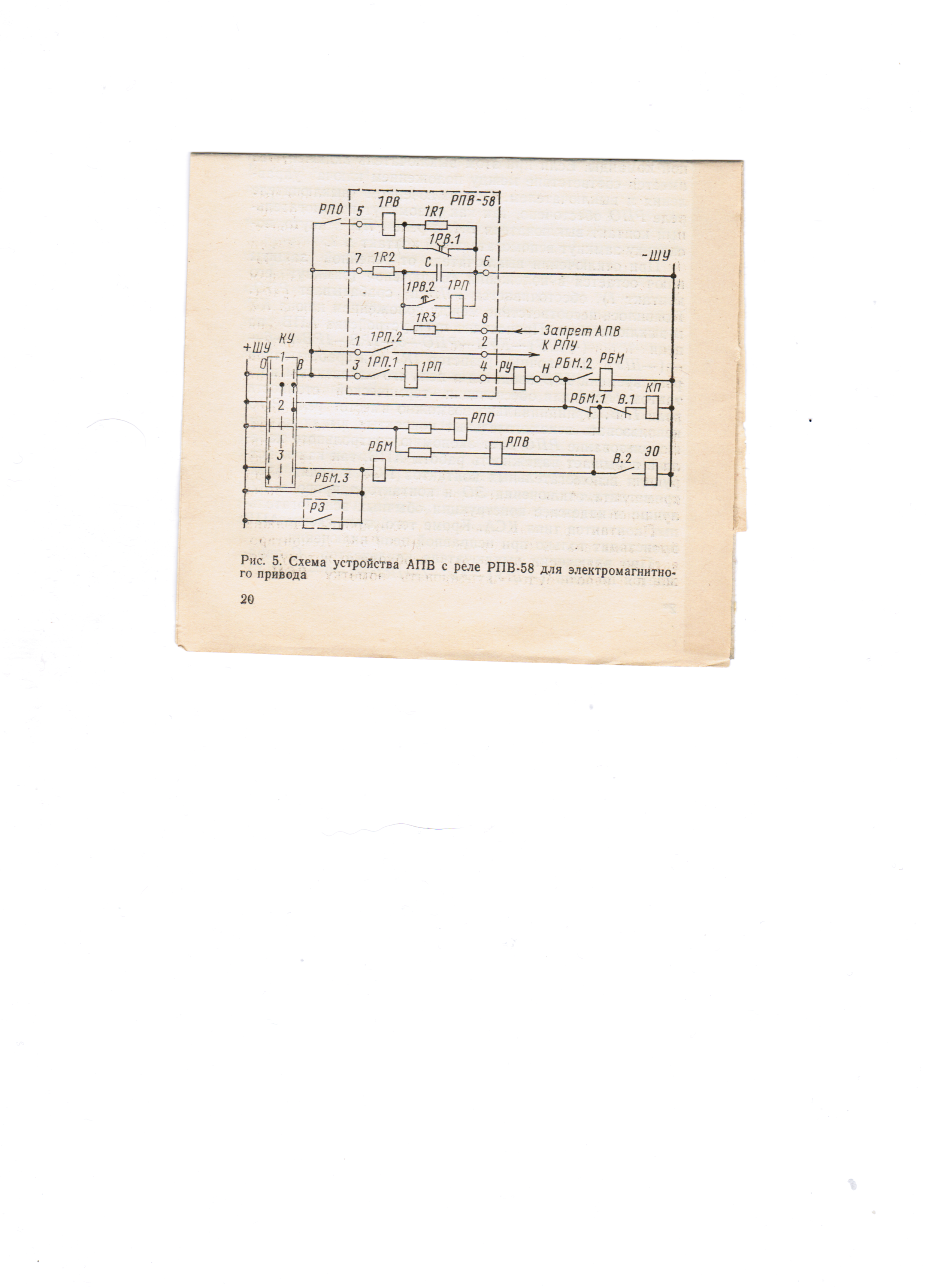

Рисунок 35–Схема АПВ с реле РПВ-58
9.4 АПВ сборных шин
Для подстанции с односторонним питанием, отключение повреждений, на шинах которых обеспечивается защита, установленными на противоположных концах питающих линий или на трансформаторах, повторная подача напряжения на шины осуществляется за счёт действия схем АПВ питающих элементов (линий или трансформаторов).
При наличии на шинах подстанций специальной защиты шин, повторное включение шин, так же как и в схемах с односторонним питанием, можно осуществлять с помощью схем АПВ выключателей питающих присоединений. Схема АПВ при этом выполняется с пуском от несоответствия положения ключа управления и выключателя. В этом случае при срабатывании защиты шин не должно осуществляться блокирование действие АПВ. (ПУЭ, п.п. 3.3.24–3.3.25).
При наличии на подстанции не одной, а нескольких питающих линий целесообразно осуществлять АПВ всех линий, отключившихся при срабатывании защиты шин. С этой целью при срабатывании защиты шин запускаются АПВ всех питающих линий. В случае успешного АПВ первой линии, поочерёдно запускаются все остальные ЛЭП. Если первая линия включилась на устойчивое КЗ, снова срабатывает защита шин, при этом блокируются действия АПВ всех других линий, при этом обеспечивается однократность действия АПВ. АПВ с контролем отсутствия напряжения на линии.
АПВ с контролем отсутствия напряжения на линии осуществляется от системы с больше мощностью, т.к. эта система легче отреагирует на не устранившееся КЗ. АПВ с контролем наличия напряжения на линии.
АПВ с контролем наличия напряжения на линии осуществляется со стороны системы небольшой мощности, т.к. такая система легко синхронизируется с системой большой мощности.
9.5 АПВ с контролем синхронизма
В ряде случаев для АПВ выключателей линий с двусторонним питанием требуется проверять синхронность напряжений на вводах включаемого от устройства АПВ выключателя. Для контроля синхронности напряжений промышленность выпускает реле контроля синхронизма РН-55. (рисунок 36) Реле имеет две обмотки, каждая из которых состоит из двух секций–внутренней, находящейся у магнитопровода, и внешней, намотанной сверху внутренней секции другой обмотки. Обе секции каждой обмотки имеют одинаковое количество витков и включены последовательно. Каждая обмотка включается на одно из синхронизуемых напряжений через добавочные резисторы. Параметры обмоток и их полярность подобраны так, что при подаче на обе обмотки совпадающих по фазе номинальных напряжений магнитные потоки их взаимно уничтожаются и электромагнитный момент на подвижной системе реле равен нулю. Шкала реле градуируется в градусах угла сдвига между номинальными напряжениями обмоток, от 20о до 40о. Номинальные напряжения могут быть 30 – 60 – 100 В (рисунок 37). Со стороны подстанции реле включается на шинный трансформатор напряжения, со стороны линии реле может включаться через специальные устройства отбора напряжения, измерительные обкладки трансформаторов тока и вводов выключателей, на конденсаторы связи, применяемые для высокочастотной защиты, связи, телеуправления и телеизмерения.

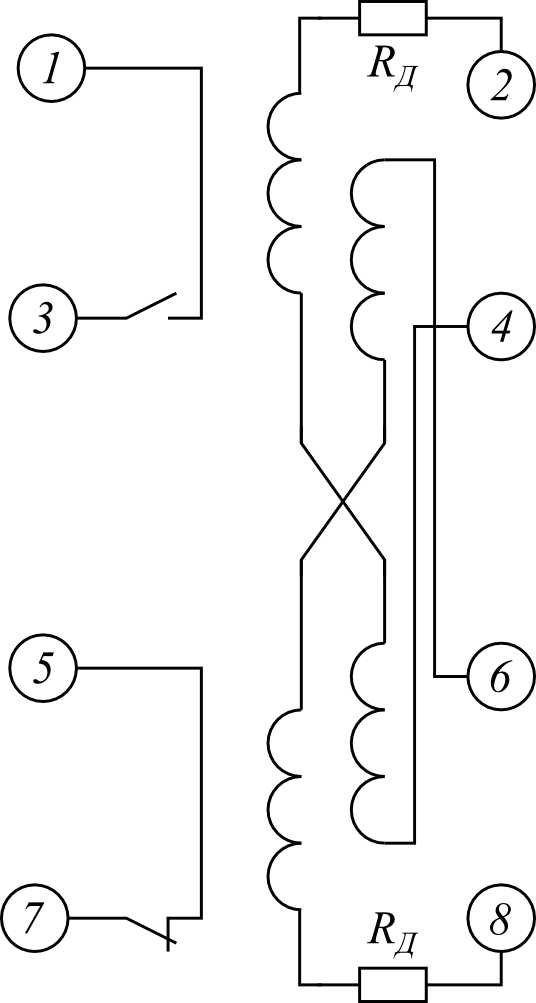

Рисунок 36–Схема реле синхронизации

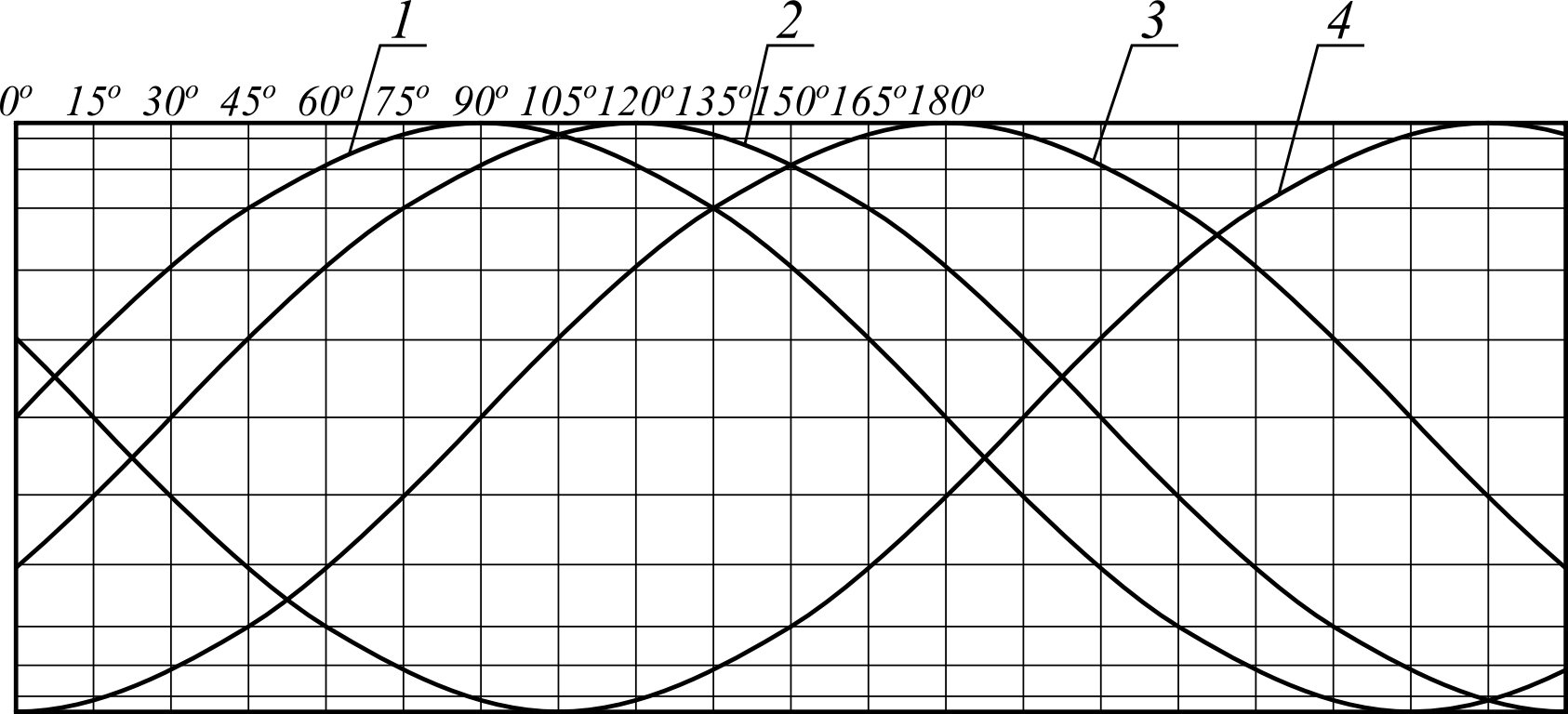

Рисунок 37–Синхронизация через 30о (90о – 105о – 120о). Синусоиды 1 и 2.
9.6 АПВ после АЧР (ЧАПВ)
При восстановлении частоты в энергосистеме целесообразна установка ЧАПВ на всех объектах, где есть устройства АЧР. Особенно важно устанавливать устройства ЧАПВ на наиболее ответственных потребителях, подключённых к последним очередям АЧР, а также на потребителях отключаемых первыми очередями АЧР, действие которых при кратковременных неглубоких снижениях частоты наиболее вероятно. Установка ЧАПВ целесообразна у потребителей, питающихся от подстанций без дежурного персонала и не оснащённых устройствами телеуправления. ЧАПВ выполняется несколькими очередями. Их уставки по частоте в диапазоне 49,2-50 Гц
Начальная уставка по времени 10-20 с, конечная уставка по времени принимается различной в зависимости от местных условий энергосистемы. Минимальный интервал по времени смежных очередей ЧАПВ в пределах энергосистемы или отдельного узла выбирается около 5 с. Нагрузка, подключаемая к устройствам ЧАПВ, распределяется по очередям примерно равномерно.
Очерёдность подключения потребителей устройствами ЧАПВ–обратная очерёдности их отключения устройствами АЧР. При включении одной очередью нескольких выключателей их включение производится поочерёдно с интервалом в одну секунду, для облегчения работы источников оперативного тока.
Для предотвращения возможности возникновения повторяющегося снижения частоты после работы ЧАПВ, эти устройства выполняются однократного действия, т.е. если после работы устройств ЧАПВ частота в энергосистеме начала снижаться, вторичной работы устройств ЧАПВ после восстановления частоты не должно происходить, (схемы АЧР, ЧАПВ, устройство реле частоты подробно изучаются в курсе РЗиА).
