Глава 1. Подъемное оборудование
ОБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ ДЛЯ ВЫПОЛНЕ НИЯ ПОДЪЕМНЫХ РАБОТ НА СКВАЖИНАХ

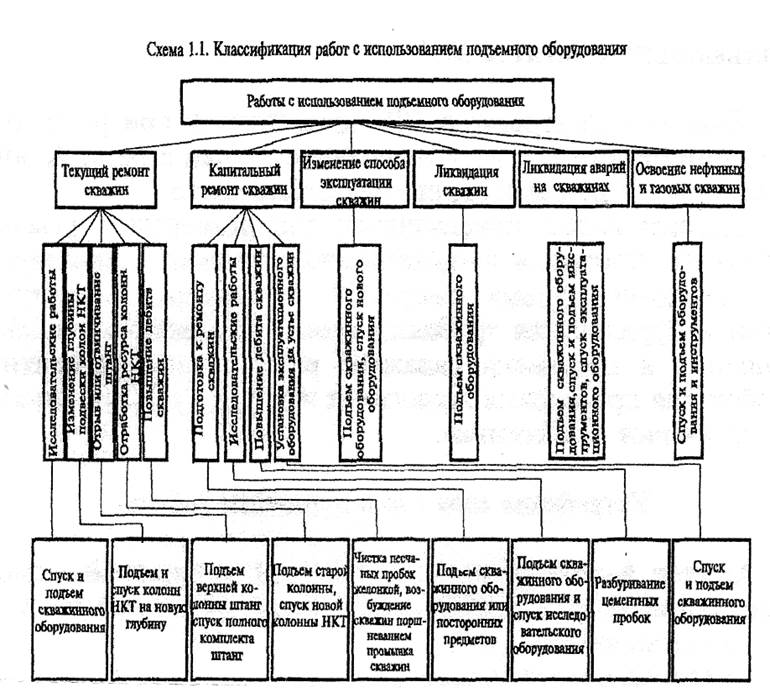

Многие виды работ, выполняемые на скважинах, связаны с проведением спуско-подъемных операций. Эти работы проводят при обустройстве скважин, их капитальном и текущем ремонте, ликвидации аварий и др. Классификация видов работ с использованием подъемного оборудования приведена на схеме 1.1.
Для проведения спуско-подъемных операций используют передвижные подъемные агрегаты и комплексы подъемного оборудования, смонтированные с вышкой на тяжелых автомобилях высокой проходимости и тракторах. В промысловой практике принято называть подъемной установкой (или агрегатом) оборудование, состоящее из вышки, лебедки, талевой системы и других вспомогательных элементов. Это оборудование предназначено для выполнения текущих ремонтных работ, не требующих разбуривания цементных пробок, интенсивных промывок под высоким давлением и других сложных операций. При сложных работах используют подъемное оборудование, которое включает кроме упомянутых механизмов ротор, вертлюг, насос и другие приспособления - это комплект подъемного оборудования.
Если на базе монтируется только лебедка, такой механизм называется подъемной лебедкой.
В качестве подъемных устройств для спускоподъемных операций с укладкой труб и штанг на мостки применяют установки АзИНмаш-37А, АзИНмаш-43А, УПТ1-50. Они снабжены автоматами АПР-ГП и АШК-Т для свинчивания и развинчивания труб и штанг.
АзИНмаш-43А представляет собой тракторную модификацию подъемного устройства АзИНмаш-37А. Сложные виды работ с насосно-компрессорными и бурильными трубами при освоении, капитальном и текущем ремонте скважин с разбуриванием цементных пробок выполняют с
помощью агрегатов А-50У, А-50М, УПТ1-50 и других устройств.
Агрегаты А-50У и А-50М предназначены для спуско-подъемных операций с бурильными и насосно-компрессорными трубами при текущем и капитальном ремонте скважин, в процессе буровых работ с промывкой скважин.

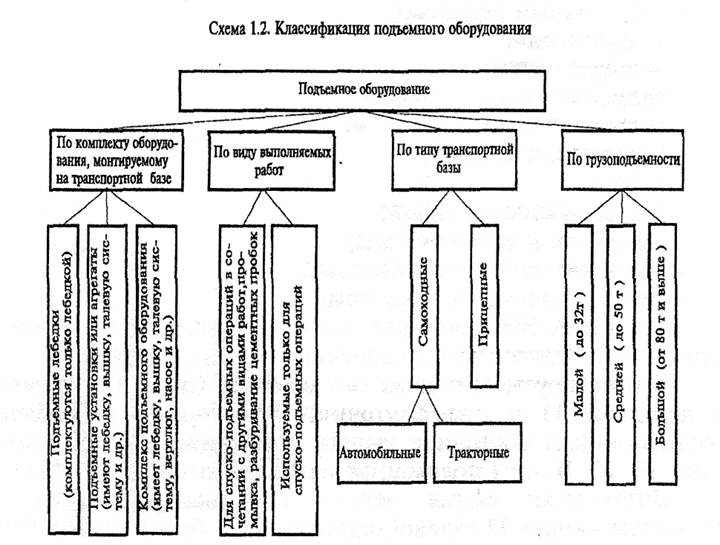

Классификация подъемного оборудования на схеме 1.2. Основными узлами подъемной установки являются следующие:
1. Лебедка.
2. Силовая передача.
3. Пневматическая система.
4. Вышка с талевой системой, которая служит для выполнения спуско-подъемных операций.
5. Гидравлическая система (гидромеханическая), обеспечивающая подъем вышки, опорных домкратов, задней опоры, привод лебедки и пр.
6. Система электрооборудования для управления механизмами при проведении работ на скважине.
Наибольшее применение получили подъемные агрегаты: АзИНмаш-37, АзИНмаш-37А1, установка УПТ1-50, заменившая "Бакинец"-ЗМ, А-50М, заменивший А-50У, подъемник ЛПТ-8, заменивший подъемник Аз-43П.
Подъемные лебедки имеют следующие основные узлы:
1..Лебедку, при помощи которой осуществляют спуско-подъемные операции.
2. Силовую передачу, которая передает движение навесному оборудованию лебедки от двигателя через коробку отбора мощности, коробку передач лебедки.
3. Пневматическую систему управления, предназначенную для усиления тормоза, управления муфтами включения
барабана, сцеплением двигателя и т.д.
|
|
|
|
подъемный агрегат А-50У
Подъемный агрегат А-50У применяется при ремонте и освоении скважин, и хотя на его базе создан агрегат А-50М, агрегат А-50У встречается еще довольно часто.
Агрегат А-50У предназначен для освоения и ремонта нефтяных, газовых и нагнетательных скважин с проведением спуско-подъемных операций с насосно-компрессорными и бурильными трубами, промывки песчаных пробок, глушения и промывки скважин, разбуривания цементных пробок для проведения ловильных и других работ по ликвидации аварий в скважинах.
