Лабораторная работа № 12. Исследование параллельной линии передачи данных
1. Введение
На практике часто возникает необходимость передачи сигналов различных устройств через одну линию с последующей селекцией сигналов и разделением их. Для этого используются устройства, называемые мультиплексор и демультиплексор. Вариант передачи данных через одну линию называется последовательной передачей. В случае, когда необходимо знать, какое из устройств передает сигналы в линию к линии передачи данных добавлены адресные линии. Количество коммутируемых устройств определяется количеством вариантов двоичных сигналов при данной разрядности адресной линии.
2. Цели и задачи работы
Цель работы: изучение структуры и работы устройств обработки и передачи информации.
Задачи работы:
1. Исследование мультиплексора;
2. Исследование линии последовательной передачи данных;
Выполнение работы:
Результаты занести в таблицы результатов экспериментов.
3. ЗАДАНИЕ.
3.1. Исследование мультиплексора.
|

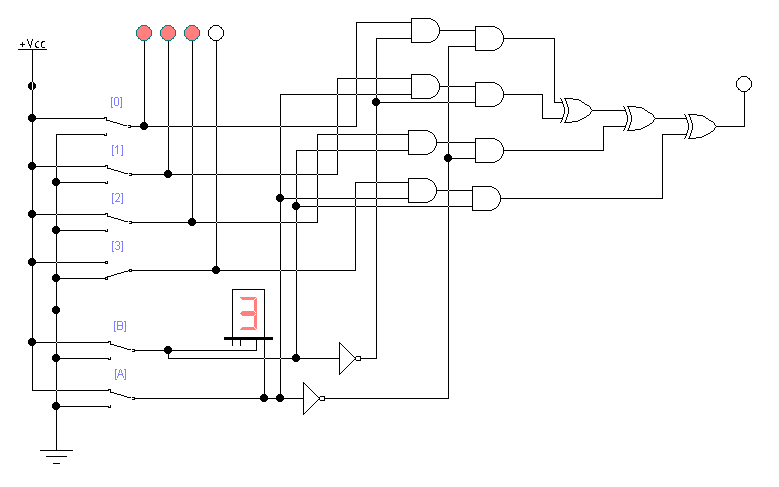

| Рис. 1. Мультиплексор |
а. Соберите схему, приведенную на рис.1. Включите схему.
б. Установите мультиплексор в исходное состояние.
в. Установите последовательно адреса устройств от 0 от 3.
г. Проверьте появление сигнала выхода только от сигнала входа, соответствующего выбранному адресу.
Таблица 1. Таблица состояний
| ___Адрес Канал___ | 0 | 1 | 2 | 3 |
| 0 | 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 2 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 0 | 1 |
3.2. Линия последовательной передачи данных.
|

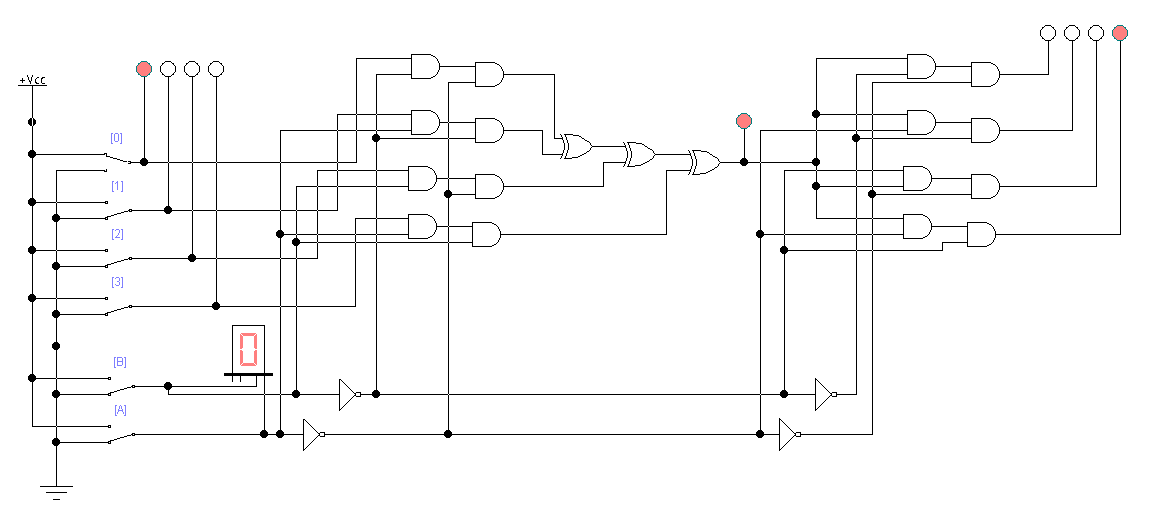

| Рис. 2. Линия последовательной передачи данных с параллельной адресной линией |
а. По схеме (рис.2) проверьте появление сигнала на канале только от сигнала входа, соответствующего выбранному адресу.
Таблица 2. Таблица состояний
| ____канал канал_____ | 0 | 1 | 2 | 3 |
| 0 | 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 2 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 0 | 1 |
Выводы
В ходе лабораторной работы мы исследовали принцип действия последовательной передачи данных как вариант передачи данных через одну линию, используемый в скважинных геофизических системах. Для этого мы исследовали схему мультиплексора, который позволяет получать на выходе сигнал от входа, соответствующего выбранному адресу. В свою очередь, исследованная нами схема демультиплексора позволяет установить, какое из устройств передает сигналы в линию, с помощью параллельной адресной линии.
