Лабораторная работа № 10. Исследование триггеров и регистров
Введение
Триггеры – это большой класс электронных устройств, обладающих способностью находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Триггера это элементы с памятью. Их состояние зависит не только от сигналов приложенных к входу в данный момент времени, но и от сигналов, воздействующих на него раньше.
В общем виде триггер может содержать следующие входы и выходы.
Триггер имеет два выхода: прямой, обозначаемый Q и инверсный, обозначаемый как ~Q. Состояние триггера определяется по прямому выходу. Триггер находится в состоянии «1» если на прямом выходе уровень логической единицы и в состоянии «0» если на прямом выходе уровень логического нуля. Состояние выходов всегда противоположно:
(Q=1 ~Q =0) и (Q=0 ~Q =1). Запрещенной комбинацией является Q =~Q . В этом случае состояние триггера не определено.
В зависимости от свойств, числа и назначения входов триггеры делят на следующие виды:
1. RS-триггеры с раздельной установкой в 1 и 0.
2. D-триггеры (другие названия - триггер задержки, триггер данных)
3. Универсальные JK-триггера
4 Т-триггера (счетные триггеры)
При наличии входа С триггер называют синхронным, а при его отсутствии – асинхронным. Изменение состояния асинхронного триггера происходит сразу же после соответствующего изменения потенциалов на его информационных входах. В синхронном триггере изменение состояния может произойти только в присутствии соответствующего сигнала на входе С. Вход синхронизации может быть импульсным или потенциальным. В первом случае воздействие информационных входов проявляется только в момент изменения потенциала на входе С, т.е. при переходе его от 1 к 0 или от 0 к 1. Во втором случае воздействие информационных входов проявляется все время действия на входе С разрешающего (активного) потенциала.
Работа триггера определяется таблицей состояний. Например, Т-триггер переключается из одного состояния в другое только по соответствующему фронту информационного сигнала на входе синхронизации. С приходом 1 на вход Т, триггер меняет свое состояние на противоположное. Кроме того, Т-триггер может иметь один управляющий вход – Т-вход (рис. 1). Сигнал на этом входе разрешает (если Т= 1) или запрещает (если Т=0) срабатывание триггера от фронтов импульсов, приходящих на тактовый вход.
| |
| Рис. 1. Входные и выходные сигналы триггера |
Цели и задачи работы
Цель работы: Изучение схем триггеров на логических элементах.;
Задачи работы:
1. Исследование RS-триггера;
Выполнение работы:
Результаты занести в таблицы результатов экспериментов.
3. ЗАДАНИЕ.
3.1. Исследование RS-триггера на элементах И-НЕ.
|

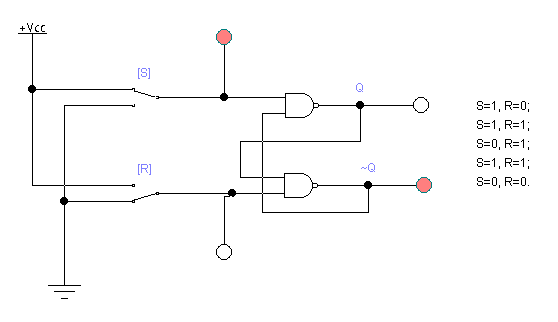

| Рис. 2. RS-триггер на элементах И-НЕ |
а) Соберите схему, изображенную на рис.2. Включите схему. Последовательно подайте на схему следующие сигналы.
б) По результатам эксперимента заполните таблицу состояний.
Таблица 1 – Таблица состояний
| i | Значения переменных | функции | ||
| S | R | Q | ~Q | |
| 0 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 | 1 |
| 2 | 0 | 1 | 1 | 0 |
| 3 | 1 | 1 | 1 | 0 |
| 4 | 0 | 0 | 1 | 1 |
Выводы
В ходе лабораторной работы мы ознакомились с триггерами и исследовали RS-триггер на элементах И-НЕ. Данный триггер имеет два входа — R и S. Если на вход S поступает уровень логической единицы, а на вход R – логического нуля, то независимо от предыдущего состояния триггер принимает на выходе Q состояние 1. С другой стороны, если на вход R поступает уровень логической единицы, а на вход S – логического нуля, то независимо от предыдущего состояния триггер переводится в состояние Q=0. При уровне 0 на обоих входах состояние триггера не изменяется (режим хранения предыдущего сигнала). Наличие логических единиц на обоих входах триггера является запрещенным состоянием.
