3 Модель схемы исследования фильтра

Дата: 2025-05-25; Просмотры: 30
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

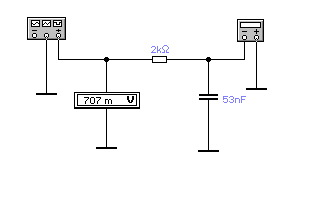

Рис. 2. Модель RC – фильтра нижних частот Г - структуры.



С помощью этого лабораторного стенда можно определить зависимость значения выходного сигнала от входного.

Пример. При fср=1,5 кГц и неизменном уровне входного сигнала

Кп .

ЗАДАНИЕ. Заполнить таблицу

Таблица 1. Экспериментальные данные

Частота входного сигнала UВХ, мВ UВЫХ, мВ КП
100 Гц 707 705,5 0,998
500 Гц 707 670,1 0,948
1 кГц 707 568,2 0,804
2 кГц 707 421,1 0,596
3 кГц 707 313,3 0,443
5 кГц 707 201,0 0,284
7 кГц 707 146,5 0,207
10 кГц 707 103,7 0,147
20 кГц 707 52,3 0,074

ЗАДАНИЕ. Построить график

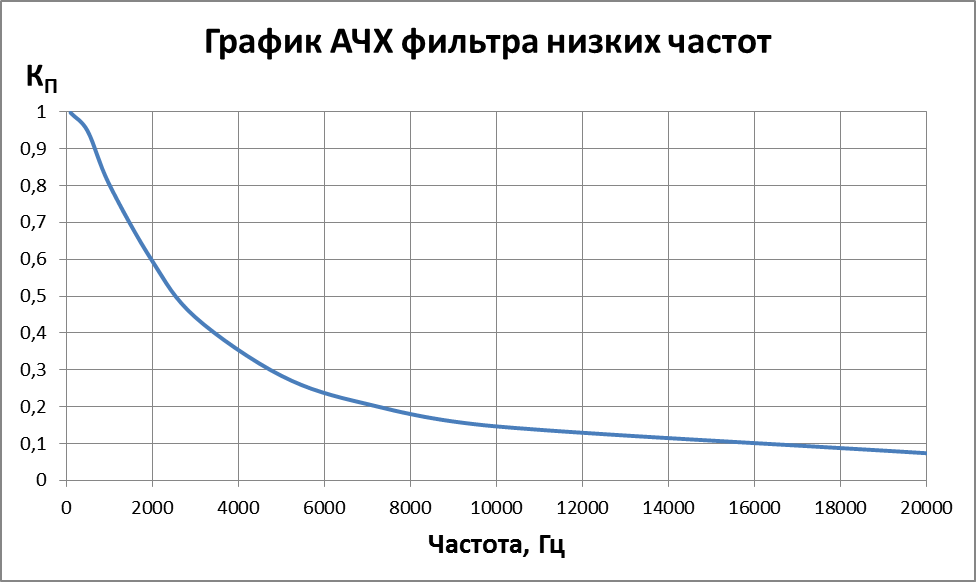

Рис.3. График амплитудно-частотной характеристики фильтра нижних частот

3 Модель схемы исследования фильтра высокой частоты

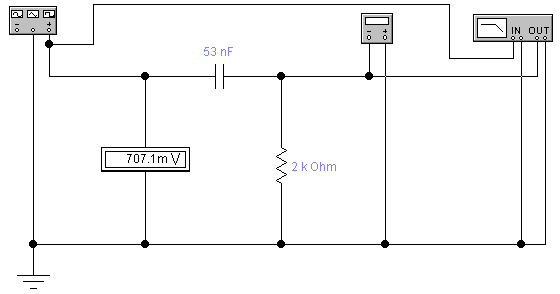

Рис. 4. Модель RC – фильтра высоких частот Г - структуры





С помощью этого лабораторного стенда можно определить зависимость значения выходного сигнала от входного.

Пример: fср=1,5 кГц и неизменном уровне входного сигнала

Кп



ЗАДАНИЕ. Заполнить таблицы

Таблица 2. Экспериментальные данные АЧХ

Частота входного сигнала UВХ, мВ UВЫХ, мВ КП
200 Гц 707 47,6 0,067
500 Гц 707 226,0 0,320
1 кГц 707 395,4 0,559
2 кГц 707 568,0 0,803
3 кГц 707 633,9 0,896
5 кГц 707 678,0 0,959
7 кГц 707 691,8 0,978
10 кГц 707 699,5 0,989
20 кГц 707 705,3 0,997



ЗАДАНИЕ. Построить график

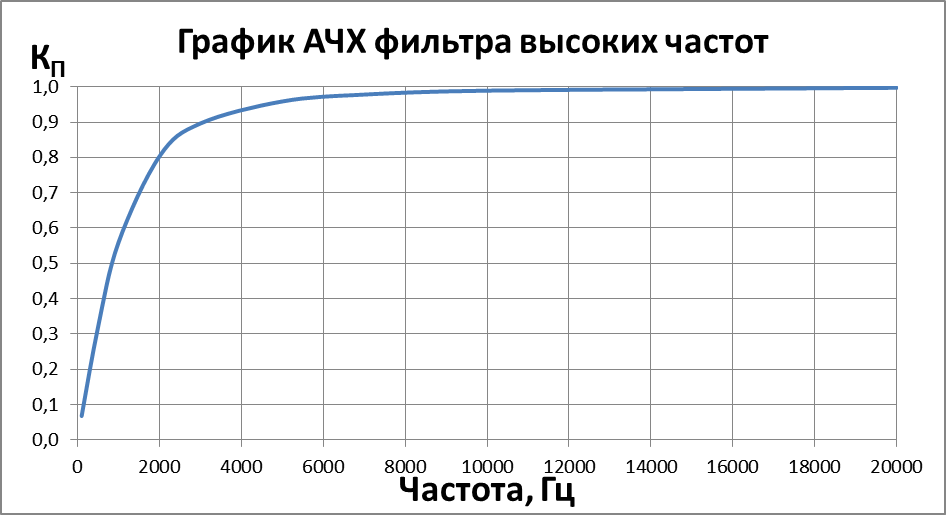

Рис. 5. График амплитудно-частотной характеристики фильтра высоких частот

Выводы

В ходе лабораторной работы мы смоделировали два RC-фильтры Г-структуры: низких частот и высоких частот. Также мы получили амплитудно-частотные характеристики для каждого фильтра. Фильтр низких частот гасит сигналы высоких частот (в данной работе больше fср=1,5 кГц) и пропускает сигналы низких частот. Наоборот, фильтр высоких частот служит для пропускания высокочастотных сигналов (в выполненной работе больше fср=1,5 кГц) и гашения низкочастотных.
