1 Лабораторный стенд

Дата: 2025-05-25; Просмотры: 38
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Лабораторный стенд предназначен для исследования параметров заданного выпрямителя.

СТ
Ф
ВБ
ЭО

Рис. 1. Структурная схема лабораторного стенда



Лабораторный стенд содержит:

· СТ – силовой трансформатор;

· ВБ – вентильный блок;

· Ф – фильтр нижних частот;

· ЭО – электронный осциллограф.



2 Модель выпрямителя

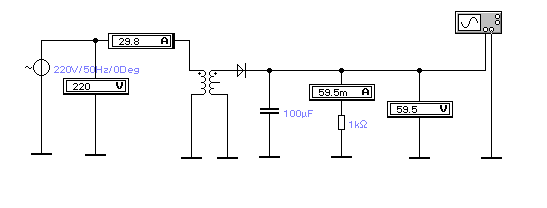

Рис. 2. Модель схемы однополупериодного выпрямителя





С помощью этого лабораторного стенда можно определить зависимости значения амплитуды пульсации выходного напряжения выпрямителя от величины тока нагрузки Ап = f(Iн) и от величины емкости конденсатора фильтра Ап=f(Cф).



3 Таблицы экспериментальных данных

ЗАДАНИЕ. Заполнить таблицы

Таблица 1. Экспериментальные данные для зависимости Ап = f(Iн).

Rн, кОм Iн, мА UВЫХ, Ап, В
0,5 294,8 147,4 172,3
1 150,7 150,7 163,2
2 75,44 150,9 157,2
3 49,47 148,4 151,1
5 30,34 151,7 154,3
7 21,34 149,4 151,1
10 15,01 150,1 151,3



Таблица 2. Экспериментальные данные для зависимости Ап = f(Cф).

Cф, мкФ Iн, мА UВЫХ, В Ап, В
10 98,56 98,56 157,5
20 95,49 95,49 150,8
50 147,3 147,3 172,2
70 150,7 150,7 168,7
100 150,6 150,6 163,2
200 148,2 148,2 154,1
500 150,3 150,3 150,7
700 150,2 150,2 152,1


4 Графики зависимостей

ЗАДАНИЕ. Построить графики

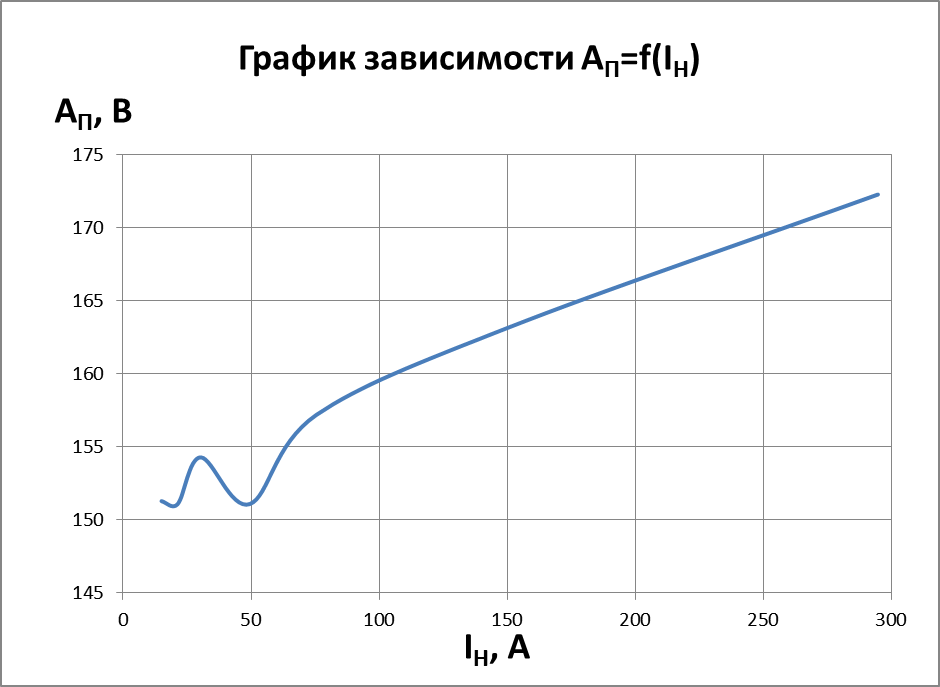

Рис. 3. График зависимости амплитуды пульсации выходного напряжения выпрямителя от величины тока нагрузки АП = f(IН). СФ = 100 мкФ.

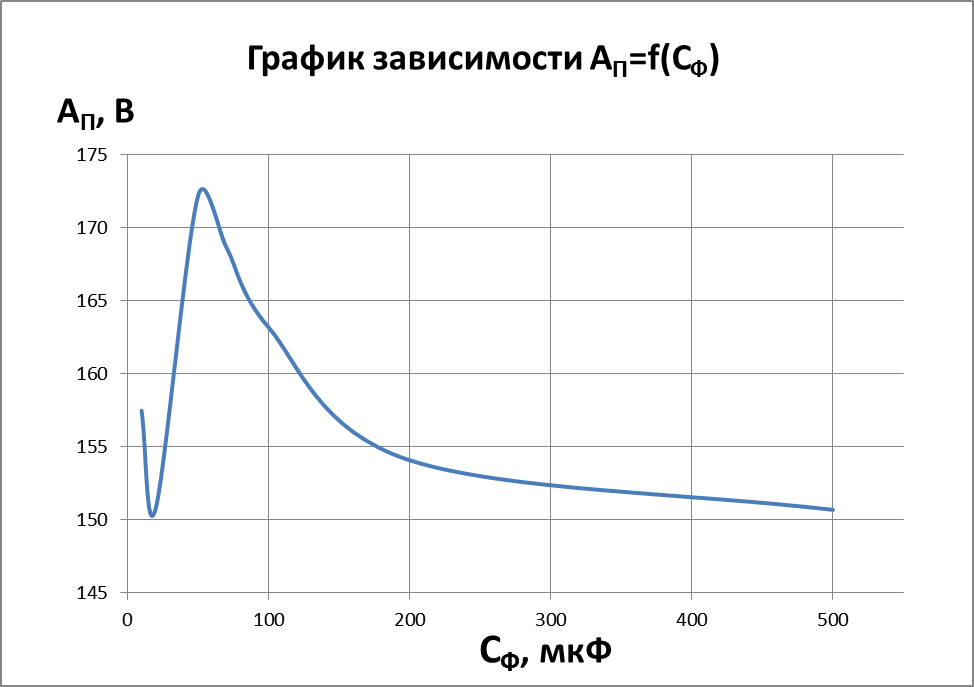

Рис. 4. График зависимости амплитуды пульсации выходного напряжения выпрямителя от величины тока нагрузки АП = f(СФ). RН =1 кОм.

5 Осциллограммы выходного напряжения

ЗАДАНИЕ. Получить и изобразить осциллограммы

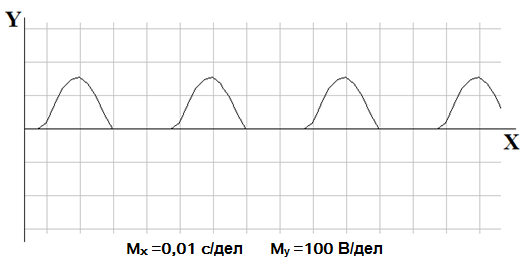

Рис. 5. Осциллограмма выходного напряжения выпрямителя при фиксированном сопротивлении RН=1 кОм, без конденсатора СФ.
Рис. 6. Осциллограмма выходного напряжения выпрямителя при фиксированных RН=1 кОм и СФ = 100 мкФ.

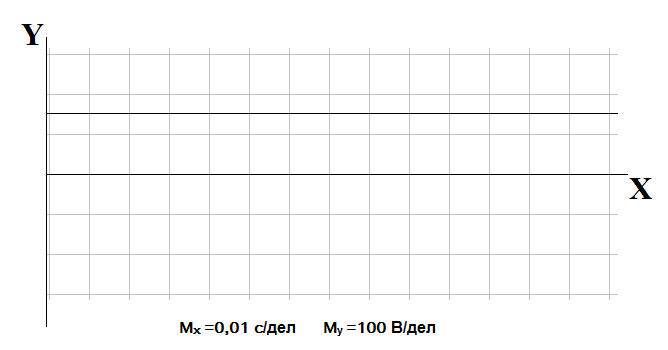

Рис. 7. Осциллограмма выходного напряжения выпрямителя при фиксированных RН=10 кОм и СФ = 700 мкФ.

Выводы

В данной лабораторной работе мы исследовали однополупериодный выпрямитель переменного тока, состоящего из трансформатора, диода, нагрузочного резистора RН и включенного параллельно резистору конденсатора СФ. Постепенно увеличивая значения сопротивления резистора RН, при фиксированном значении СФ, а затем увеличивая значение емкости конденсатора СФ, при фиксированном значении RН, мы изучили зависимости значения амплитуды пульсации выходного напряжения выпрямителя от величины тока нагрузки АП = f(IН) и от величины емкости конденсатора фильтра АП=f(CФ). Так, при увеличении значения RН, величина тока нагрузки уменьшается, и одновременно уменьшается значение амплитуды пульсации выходного напряжения. Уменьшение величины АП происходит и при увеличении емкости конденсатора. Увеличивая значения RН и CФ, можно добиться того, что выходное напряжение данного выпрямителя будет практически постоянным.
