Асинхронный двоично-десятичный счетчик.

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

№	Q3	Q2	Q1	Q0	Q3^*	Q2*	Q1*	Q0*	T3	T2	T1	T0
	Q3	Q2	Q1	Q0	Q3	Q2	Q1	Q0	0	0	0	0
0	0	0	0	0	0	0	0	1	0	0	0	1
1	0	0	0	1	0	0	1	0	0	0	1	1
2	0	0	1	0	0	0	1	1	0	0	0	1
3	0	0	1	1	0	1	0	0	0	1	1	1
4	0	1	0	0	0	1	0	1	0	0	0	1
5	0	1	0	1	0	1	1	0	0	0	1	1
6	0	1	1	0	0	1	1	1	0	0	0	1
7	0	1	1	1	1	0	0	0	1	1	1	1
8	1	0	0	0	1	0	0	1	0	0	0	1
9	1	0	0	1	0	0	0	0	1	0	0	1

, , , ,

Q3,Q2 Q1,Q0	00	01	11	10	00	01	11	10	00	01	11	10	00	01	11	10
00			*				*				*				*
01	1	1	*				*				*	1			*	1
11	1	1	*	*	1	1	*	*		1	*	*			*	*
10			*	*			*	*			*	*			*	*

Триггеры переключаются не одновременно. Время задержки распространения счета растет с ростом числа разрядов. . Все разряды переключаются практически одновременно ( , то они почти равны).

УГО

Может использоваться как счетчик по модулю 2 или 5. Чтобы получить по модулю 10 необходимо входы включить последовательно (пунктир).

CU – вход сложения CU +1. CD – вход вычитания CD -1.

CU, CD – на одном из них импульс, на другом 1.

CPU, CPD – перенос при сложении/вычитании.

Асинхронная загрузка по L по входам 1, 2, 4, 8.

Наращивание данного счетчика производят подключением выходов CPU, CPD ко входам CU, CD следующего счетчика соответственно.

29. Наращивание синхронных счетчиков. Параметры быстродействия.

Синтез двоичного четырехразрядного синхронного счетчика на T-триггерах.

Таблица переходов и функций возбуждения.

Q3*

Q2*

Q1*

Q0*

По таблице строим карты Карно. Например для T2:

Q3,Q2 Q1,Q0	00	01	11	10
00
01
11	1	1	1	1
10

По картам Карно получаем функции возбуждения триггеров счетчика:

- перенос в следующую секцию

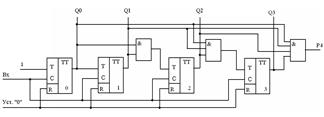

Параллельный перенос:

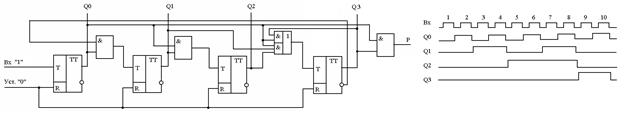

Сквозной перенос:

, - max частота

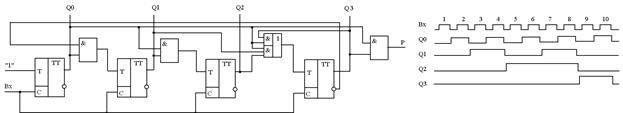

Последовательный перенос:

Дальше наращивание обеспечивается подачей P на вход T младшего триггера.

Синхронный счетчик-делитель на 10. UE9, UE10

Если L=0, то передний фронт сигнала C осуществляет загрузку. При L=1 разрешается счет.

ECP – разрешение счета и переноса.

ECT – разрешение только счета.

R – установка в «0»

CP – выход переноса.

В четырехрахрядных секциях вводятся управляющие сигналы для наращивания разрядности.

№	Q3	Q2	Q1	Q0	Q3^*	Q2*	Q1*	Q0*	T3	T2	T1	T0	Синтез синхронного двоично-десятичного счетчика
	Q3	Q2	Q1	Q0	Q3	Q2	Q1	Q0	0	0	0	0
0	0	0	0	0	0	0	0	1	0	0	0	1
1	0	0	0	1	0	0	1	0	0	0	1	1
2	0	0	1	0	0	0	1	1	0	0	0	1
3	0	0	1	1	0	1	0	0	0	1	1	1
4	0	1	0	0	0	1	0	1	0	0	0	1
5	0	1	0	1	0	1	1	0	0	0	1	1
6	0	1	1	0	0	1	1	1	0	0	0	1
7	0	1	1	1	1	0	0	0	1	1	1	1
8	1	0	0	0	1	0	0	1	0	0	0	1
9	1	0	0	1	0	0	0	0	1	0	0	1
