17. Расчет схемы рекомендуется проверить построением в программе WORKBENCH .

Необходимо установить резистивные и емкостные элементы в соответствии с рассчитанными значениями. Транзисторы в программе EWB можно установить произвольно, однако желательно выявить соответствие между отечественными и импортными компонентами [13], [14].

К соответствующим точкам схемы (например, коллектору и базе) необходимо подключить виртуальный осциллограф (два канала). Запустив программу на расчет, определить по осциллографу: амплитуду, форму, частоту сигналов на элементах мультивибратора. U_кэ1, U_кэ2, U_б1, U_б2, U_c1, U_c3, I_б1, I_б3. Сравнить полученные значения со своими расчетными данными.

Иногда (при правильном расчете параметров схемы) при запуске программы WORKBENCH на осциллографе нет устойчивого сигнала или наблюдается прямая линия. Для устранения этого недостатка желательно:

а) еще раз проверить расчет своей схемы;

б) включить программу на выполнение, и поставить на осциллографе самое низкое значение развертки сигнала; выключить и включить заново программу на исполнение, добиться появления устойчивого сигнала подбором необходимой развертки;

в) подобрать другой тип транзисторов из библиотеки WORKBENCH, после чего выполнить пункт 17.

Задача № 5.3.2
² Расчет мультивибратора на полевых транзисторах ²

Схема автогенератора (мультивибратора) на полевых транзисторах представлена на рис. 5.7. В таблице 5.4 приведены данные для расчетов: Т- период следования импульсов; t_и - длительность выходных отрицательных коротких импульсов. Следует учитывать, что, в отличие от мультивибратора на биполярных транзисторах, в исследуемой схеме во временных устойчивых состояниях равновесия разряд конденсаторов происходит практически только через резисторы R_з, но не до нулевого напряжения, а до значения, при котором напряжение на затворе становится равным напряжению отсечки U_{зи отс}.

Необходимо: рассчитать мультивибратор и зарисовать временные диаграммы с заданными параметрами импульсов.

Таблица 5.4

Задание к задаче № 5.3.2

* - по согласованию с преподавателем тип VT может быть изменен

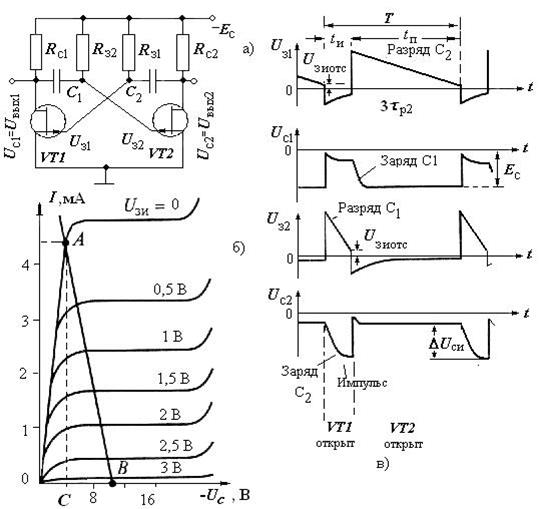

Рис. 5.7. Мультивибратор на полевых транзисторах (а), выходная характеристика ПТУП (б) и временные диаграммы работы мультивибратора (в)

Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 5.7, выполнить следующие этапы расчета.

1. Зарисовать схему мультивибратора на полевых транзисторах, стоковые статические характеристики транзистора и записать задание, соответствующее номеру варианта (рис. 5.7, табл. 5.4). Описать назначение элементов схемы и принцип ее работы.

2. Определить (рассчитать) следующие параметры схемы.

3. Выбираем значение ЭДС источника питания, подавая на сток "−", поскольку канал р-типа, поэтому имеем: Е_с = -10 В.

4. Расчет линии нагрузки и режимов работы транзистора.

При напряжении на затворе U_зи = 0 транзистор полностью открыт. При этом ток через транзистор должен быть максимальным, чтобы "работать" на минимальное сопротивление нагрузки. Поэтому произвольно выбираем точку А в области насыщения. Точка В соответствует условию: (0 мА; -10 В). Проводим линию нагрузки через точки А и В (рис. 5.7, б).

5. Оценим диапазон изменения тока I_c через открытый транзистор. По графику (рис. 5.7, б) имеем:

I_с = (0…4,5) мА.

6. Оценим диапазон изменения напряжения U_си на стоке по мере открывания транзистора (от точки С к точке В). По графику (рис. 5.7, б) имеем:

U_си = (-4…-10) В; U_симах = −4 В; U_сиmin = −10 В.

7. Возможная максимальная амплитуда импульсов DU_cиm на стоке равна:

DU_cиm = U_симах − U_сиmin; DU_cиm = −4 − (− 10) = 6 В.

8. Учитываем, что сопротивление R_c1, равное R_c2, обеспечивает изменение тока I_с и напряжения U_си в расчетных пределах.

9. Определяем сопротивление резистора R_с, который обеспечивает изменение тока I_с при изменении напряжения DU_cиm:

R_с = DU_сим/DI_с; R_с = (10 - 4)/(4,5 - 0) = 1,33 кОм.

10. Выбираются реальные резисторы R_с1 = R_с2 с учетом рядов номинальных сопротивлений, например, ряда E24: R_с1 = R_с2 = 1,5 кОм.

11. Мощность Р_с, рассеиваемая на полностью открытом транзисторе (в точке А), равна:

Р_с = U_cI_c; Р_с = 4,5×10³×4 = 18 мВт < Р_max = 120 мВт,

т.е. подобный режим работы допустим.

12. Анализ работы мульвибратора и оценка формы сигнала:

- согласно данным короткий отрицательный импульс t_и = 100 мкс снимается с выхода U_c2 (рис. 5.7, в), а пауза длится t_п = 900 мкс;

- время (короткого) импульса t_и определяется постоянной времени заряда t_з2 конденсатора С₂ по цепи: ²общий²® VT1 ® С₂ ® R_с2 ® E_с;

- за время импульса t_и происходит разрядка конденсатора С₁ с постоянной времени t_р1 по цепи: ²общий² ® VT1 ® С₁ ® R_з2 ® E_с;

время (длинной) паузы t_п определяется постоянной времени t_р2 разряда конденсатора С₂ по цепи: ²общий²®VT2 ® С₂ ® R_з1®E_с;

- за время паузы t_п происходит зарядка конденсатора С₁ с постоянной времени t_з1 по цепи:²общий² ® VT2 ® С₁ ® R_с1 ® E_с.

13. Емкость конденсатора С₂, ответственного за время t_и импульса, снимаемого с выхода U_c2 (рис. 5.7, в) выбирается из условия:

t_и > 3t_з2 = 3C₂R_c2; C₂ < 10^-4/3×1,5×10³ = 22,2 нФ.

14. Определение времени паузы: t_п = T − t_и; t_п = 900 мкс.

15. Сопротивление резистора R_з1, определяющего постоянную разрядки t_р2 конденсатора С₂ (определяет время паузы t_п), выбирается из условий:

t_п = T − t_и = t_р2 = R_з1С₂×; R_з1 = (1000 -100)×10^-6/22×10^-9 = 41 кОм.

16. Сопротивление резистора R_з2: R_з2 = R_з1; R_з2 = 41 кОм.

17. Емкость конденсатора С₁, определяющего время импульса t_и выбирается из условия:

t_и = t_р1 = C₁R_з2; C₁ = 100×10^-6/41×10³ = 2,4 нФ.

18. Временные диаграммы мультивибратора на полевых транзисторах приведены на рис. 5.7, в.
