16. Пример расчета зависимости I ( I в * ) приведен на рис. 3.9, в.

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

17. Мощность первичного двигателя (электромагнитная мощность) равна Р₁ = 0,5Р_н.

18. Задаем значение I_в^* (рис. 3.8) по данным примера: I_в^* = 100 %.

19. Величина Е₀(I_в^*): Е₀(I_в^*) = E^*U_фн/100, В; Е₀(I_в^*) = 219,4 В.

20. Величина P₁: Р₁ = 0,5Р_н; Р₁ = 118750 Вт.

21. Расчет I(I_в^*): по (3) I(I_в^*) = 181,67 А.

22. Результаты расчета сводятся в таблицу 3.15. U-образные характеристики синхронного генератора для трех значений активной мощности генератора приводятся на рис. 3.9, в.

23. Определение токов выпадания из синхронизма.

24. Условие выпадания из синхронизации: Q = 90^o.

25. Из (2) следует, что при выпадании из синхронизации значение Е_0кр рассчитывается по соотношению: Е_0кр = Р X _С/3U_нл . (4)

26. При P₁ = 0 по (4): Е_0кр1 = 0.

27. Примерное значение I₁^*, % по данным рис. 3.8: I₁^* » -3 %.

28. Примерное значение тока I₁, А по характеристике (рис. 3.9, в):×

I₁ = 760 А.

29. При P₂ = 0,5Р_н по (4): Е_0кр2 = 51 В.

30. Примерное значение I₂^*, % по данным рис. 3.8: I₁^* = 13 %.

31. Примерное значение тока I₂, А по характеристике (рис. 3.9, в):

I₂ = 765 А.

32. При P₃ = Р_н по (4): Е_0кр2 = 102 В.

33. Примерное значение I₃^*, % по данным рис. 3.8: I₃^* = 35 %.

34. Примерное значение тока I₃, А по характеристике (рис. 3.9, б):

I₃ = 770 А.

35. На U-образной характеристике отмечаются линии (геометрическое место точек), для которых справедливо условие Q = 90^o и cosj = 1. Отмечаются области недовозбуждения (j < 0) и перевозбуждения (j > 0) генератора (рис. 3.9, в).

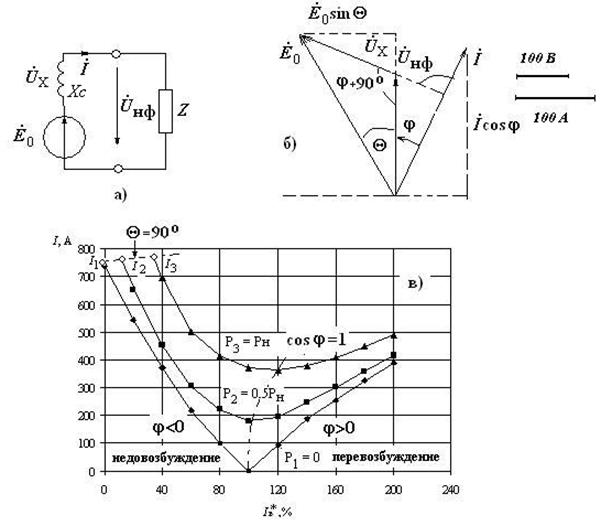

Рис. 3.9. Упрощенная схема замещения (а), векторная диаграмма токов и напряжений (б), U-образные характеристики (в) синхронного генератора к задаче № 3.10

Таблица 3.15

Сводная таблица для расчета U-образных характеристик синхронного генератора

Задача № 3.11

Параметры отдельных устройств электропривода приведены в таблице 3.16. Произвести расчет мощности Р (кВт) электродвигателей типовых установок: насоса, вентилятора, компрессора работающих в продолжительном режиме с постоянной нагрузкой, в соответствии с вариантом, представленным в таблицах 3.16.

При расчете мощности учитываются коэффициенты: k_з - коэффициент запаса, равный 1,1- 1,6; h_п - КПД передачи (при непосредственном соединении насоса с двигателем h_п = 1; для клиноременной передачи h_п = 0,92… 0,94; для плоскоременной - h_п = 0,87…0,9.

Мощность электропривода насоса оценивается по соотношению:

Р = k_зQgH/(1000h_насh_п), кВт, (1)

где Q – производительность насоса, м³/с; H − напор, создаваемый насосом, м. вод. ст.; g = rg; g - удельный вес, Н/м³, r - плотность перекачиваемой жидкости, кг/м³, g – ускорение свободного падения; h_нас – КПД насоса определяется в каталогах h_нас = 0,3…0,6.

Мощность электропривода вентилятора оценивается по соотношению: Р = k_зQH/(1000h_вh_п), кВт, (2)

где Q – производительность насоса, м³/с; H - давление, создаваемое насосом, Па; h_в – КПД определяется в каталогах: для осевых вентиляторов h_в = 0,5…0,85, для центробежных h_в = 0,4…0,7.

Таблица 3.16

Задание к задаче № 3.11

Мощность электропривода компрессора оценивается по соотношению: Р = k_зQ В/(1000h_кh_п), кВт, (3)

где Q – производительность насоса, м³/с; H- давление, создаваемое насосом, Па; h_к – КПД определяется в каталогах: h_к = 0,6…0,8; В - работа, Дж/м³, затрачиваемая на сжатие 1 м³ до заданных рабочих давлений Н, МПа (рис. 3.10).

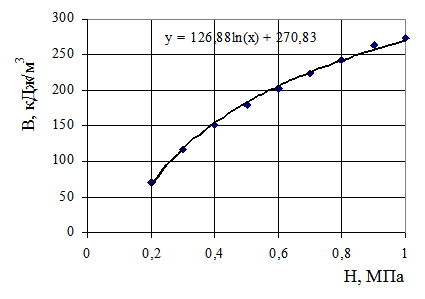

Рис. 3.10. Зависимость работы В на сжатие 1 м³ воздуха от конечного давления Н

Для условий задачи, соответствующей номеру варианта, выполнить следующие этапы расчета.
