2. Определить (рассчитать) следующие параметры двигателя.
3. Номинальный ток якоря: Iян = Рн/Uнhн; Iян = 90,9 А.

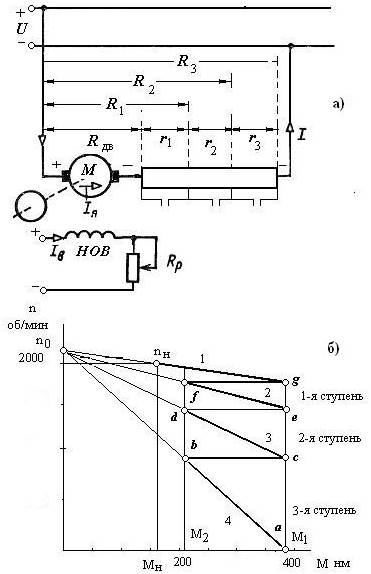

Рис. 3.7. Схема включения (а) и характеристики (б) двигателя с пусковым реостатом
4. Внутреннее сопротивление двигателя rя = Rдв:
rя = 0,5(1 - h)Uн/Iян; rя = 0,24 Ом.
5. Номинальный механический момент Мн на валу двигателя:
Mн = 9550Рн/nн; Mн = 156 кнм.
6. Скорость идеального холостого хода n0:
n0 = nнUн/(Uн - Iнrя); n0 = 2315 об/мин.
7. Определение сопротивления пускового реостата.
8. Сопротивление якорной цепи при пуске с учетом того, что Iп = kIян:
Rяп = Uн/Iп; Rяп = 1,61 Ом.
9. Сопротивление Rп пускового реостата без учета Rдв:
Rп = Rяп - rя; Rп = 1,37 Ом.
10. Значение коэффициента l нарастания сопротивления ступеней - отношения максимального момента М1 к моменту переключения М2 ступеней: l = М1/М2 = (Rяп/rя)1/m; l = 1,88.
11. Сопротивление R1 якорной цепи на первой ступени пускового реостата: R1 = lrя; R1 = 0,465 Ом.
12. Сопротивление R2 якорной цепи на второй ступени пускового реостата: R2 = lR1; R2 = 0,867 Ом.
13. Сопротивление R3 якорной цепи на третьей ступени пускового реостата: R3 = lR2; R3 = 1,61 Ом.
14. Сопротивление r1 первой секции пускового реостата:
r1 = R1 - rя; r1 = 0,21 Ом.
15. Сопротивление r2 второй секции пускового реостата:
r2 = R2 − R1; r1 = 0,40 Ом.
16. Сопротивление r3 третьей секции пускового реостата:
r3 = R3 − R2; r3 = 0,75 Ом.
17. Проверить, равна ли сумма сопротивлений ri значению Rп (п. 6):
Rп = r1 + r2 + r3; Rп = 1,37 Ом.
18. Максимальный механический момент при пуске:
М1 = Ммах = 2,5Мн; М1 = 391 кнм.
19. Момент переключения М2: М2 = М1/l; М2= 207 кнм.
20. Построить естественную механическую характеристику (рис. 3.7, линия 1) и по найденным значениям М1 и М2 построить пусковую диаграмму (линии 4, 3, 2). Письменно объяснить условия запуска двигателя и последовательность выключения пусковых резисторов.
Задача № 3.10
Примерные технические данные трехфазного синхронного генератора (СГ) представлены в таблице 3.14 [10], [16]. Генератор работает параллельно с сетью с линейным напряжением U1 = 380 В и частотой 50 Гц. Заданы номинальные значения: полная мощность Sн; коэффициент мощности cosjн, частота f = 50 Гц, число пар полюсов р, мощность первичного двигателя (электромагнитная мощность) в номинальном режиме работы синхронного генератора Рмех. Угол выбега принять равным Qн = 22 о. За базовые значения ЭДС Е0н и тока возбуждения Iвн приняты действующие значения фазного напряжения Uфн и фазного тока ротора Iвфн в режиме холостого хода генератора при подключении его к сети.
С учетом приведенных данных СГ требуется определить:
- номинальную частоту nн вращения;
- активную номинальную мощность Pн и КПД генератора;
- номинальный ток Iн в обмотках статора;
- синхронное индуктивное сопротивление ХС фазной обмотки якоря (активное сопротивление обмотки статора можно не учитывать);
- величину тока возбуждения Iвн* (в %) для номинального режима работы генератора;
- определить параметры генератора для построения U-образных характеристики в следующих режимах активной мощности генератора:
Рмех1 = 0; Рмех2 = 0,5Рн; Рмех3 = Рн;
- определить значения токов возбуждения (Iв, %), при которых генератор выпадает из синхронизации;
- изобразить упрощенную схему замещения СГ и его векторные диаграммы токов и напряжений.
Примечание: если в тексте не говорится, о каком напряжении U идет речь, то однозначно понимается, что имеется в виду линейное напряжение, т.е. Uн = Uнл.
Таблица 3.14
Задание к задаче № 3.10
Параме- тры | Последняя цифра номера зачетки | Пример | |||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
Параметры синхронного генератора | |||||||||||
Sн, кВА | 330 | 270 | 470 | 600 | 780 | 450 | 700 | 500 | 330 | 270 | 250 |
р | 6 | 8 | 6 | 12 | 6 | 6 | 6 | 10 | 6 | 8 | 2 |
Рмех, кВт | 310 | 258 | 454 | 586 | 770 | 450 | 707 | 511 | 340 | 282 | 265 |
Предпоследняя цифра номера зачетки | |||||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
с os jн | 0,85 | 0,86 | 0,87 | 0,88 | 0,89 | 0,90 | 0,91 | 0,92 | 0,93 | 0,94 | 0,95 |

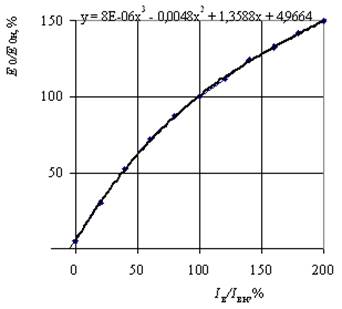

Характеристика холостого хода генератора задана в графическом виде зависимости E*(Iв*), где E * = Е0/Е0н, % , Iв* = Iв/Iвн, % (рис. 3.8). Уравнение, описывающее данную зависимость, приведено на рис. 3.8.
Рис. 3.8. Примерная характеристика холостого хода генератора
Для условий задачи, соответствующей номеру варианта, выполнить следующие этапы расчета.
1. Зарисовать схему замещения генератора (рис. 3.9, а) и записать задание варианта (табл. 3.14).
