6. Расчет напряжения на вторичной обмотке U 2 при активно-индуктивной нагрузке.

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

7. Процент активной части напряжения короткого замыкания u_ка, %:

u_ка = Р_кз100/S_н;

u_ка = 2,48 %; u_ка = 2,3 %.

8. Процент реактивной части напряжения короткого замыкания u_кр, %:

u_кр = (u_кз² − u_ка²)^0,5;

u_кр = 0,94 %; u_кр = 2,15 %.

9. Относительные потери напряжения Du₂₁, % при cosj₁:

Du₂₁ = b₁(u_каcosj₁ + u_крsinj₁);

Du₂₁ = 1,57 %; Du₂₁ = 2,17 %.

10. Относительные потери напряжения Du₂₂, % при cosj₂:

Du₂₂ = b₁(u_каcosj₂ + u_крsinj₂);

Du₂₂ = 1,44 %; Du₂₂ = 2,11 %.

11. Напряжение на вторичной обмотке U₂₁ при cosj₁:

U₂₁ = U_2н(1 - Du₂₁/100);

U₂₁ = 226,39 В; U₂ = 130,11 В.

12. Напряжение на вторичной обмотке U₂₂ при cosj₂:

U₂₁ = U_2н(1 - Du₂₂/100);

U₂₁ = 226,69 В; U₂ = 130,20 В.

13. Значение КПД при cosj₂ и нагрузке составляющей b₂ от номинальной:

h = b₂S_нcosj₂/(b₂S_нcosj₂ + P₀ + b²₂P_кз);

h = 0,947; h = 0,952.

14. Расчет значения годового (за Т = 8760 час) КПД h_г при полной нагрузке.

15. Полезная мощность, отдаваемая трансформатором потребителю электроэнергии при номинальной нагрузке (b = 1) при cosj₁: Р_2н = S_нcosj₁;

Р_2н = 3,15 кВт; Р_2н = 12,5 кВт.

16. Энергия, отдаваемая трансформатором потребителю за год:

W₂ = Р_2нt_р; t_р =7200 час;

W₂ = 22680 кВт×ч; W₂ = 90000 кВт×ч.

17. Энергия, потребляемая трансформатором за год в режиме холостого хода: W₀ = Р₀Т;

W₀ = 396,0 кВт×ч; W₀ = 1375,3 кВт×ч.

18. Энергия, теряемая в проводах обмотки трансформатора при номинальной нагрузке за время t_р: W_кз = t_рP_кз;

W_кз = 1123,2 кВт×ч; W_кз = 4147,2 кВт×ч.

19. Суммарная энергия, потребляемая трансформатором за год

W₁ = W₂ + W₀ + W_кз;

W₁ = 24199 кВт×ч; W₁ = 95523 кВт×ч.

20. Годовой КПД h_г: h_г = 100W₂/W₁, %;

h_г = 93,7 %; h_г = 94,2 %.

Задача № 3.2

Примерные технические данные трехфазного короткозамкнутого асинхронного двигателя представленные в таблице 3.3 [10], [16]. Двигатель длительно подключен к сети с промышленной частотой f₁ = 50 Гц. Заданы: номинальная активная мощность Р_н, номинальная частота вращения ротора n_н, кратность максимального (критического) момента К_м = M_max/M_н, активное сопротивление r₁ обмотки статора при 20 ^оС. Двигатель исполняется на напряжение U_1ф/U_1л = 220/380 В (фазное / линейное).

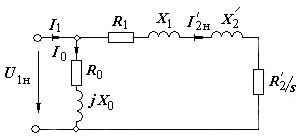

Рис. 3.1. Схема к задаче № 3.2

С учетом приведенных данных двигателя требуется определить:

- сопротивление обмотки статора в нагретом состоянии при температуре t с учетом температурного коэффициента сопротивления a меди;

- число пар полюсов обмотки статора;

- частоту f₂ колебаний тока в обмотке ротора;

- электромагнитную мощность двигателя Р_эм;

- электромагнитные моменты двигателя М_max и М_н;

- параметры упрощенной Г-образной схемы замещения (рис. 3.1) асинхронного двигателя, в том числе: приведенное сопротивление фазы обмотки ротора r₂^¢ в нагретом состоянии; реактивное сопротивление x_к, равное x_к = x₁ + x₂^¢ , и другие.

Таблица 3.3

Задание к задаче № 3.2

Таблица 3.4

Зависимость синхронной частоты W и частоты вращения поля n₁ от числа пар полюсов р

Для условий задачи, соответствующей номеру варианта, выполнить следующие этапы расчета.

1. Записать задание, соответствующее номеру варианта. Письменно пояснить схему замещения, физическое значение параметров Р, К_м, M_max, М_н, р, r₂₀, r₁, r₂^¢, x₁, x₂^¢ , x_к, x₀, r₀ (рис. 3.1, табл. 3.3, 3.4).

2. Определить (рассчитать) следующие параметры.

3. Активное сопротивление r₁ обмотки статора машины в нагретом состоянии c учетом a = 0,00428 град^-1:

r₁(t) = r₂₀[1 + a(t − 20)]; r₁(t) = 0,0185 Ом.
