5 Порядок выполнения работы (двухрелейная схема)
5.1 Собрать двухрелейную схему испытания защиты, показанную на рисунке 35.
Схема представляет собой трехфазный источник питания, подающий напряжение на защищаемый электродвигатель. Имитация короткого замыкания создается с помощью изменения выходного напряжения лабораторных автотрансформаторов поворотными рукоятками из позиции 1 в позицию 2 (рисунок 32).

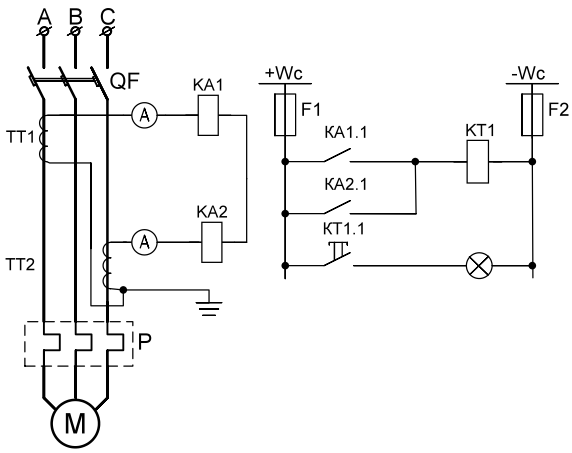

Рисунок 35 – Двухрелейная схема максимальной токовой защиты
Схема защиты содержит пусковые реле тока КА1 и КА2, включенные на ток вторичной обмотки измерительных трансформаторов ТА1 и ТА2, соединенных в «неполную звезду» и реле времени КТ1. В качестве источника оперативного постоянного тока используется блок питания с выведенными клемами «+» и «–», к которым подключаются контакт КА1.1 (реле тока КА1), КА2.1 (реле тока КА2) и реле времени КТ1. Также параллельно подключается контакт КТ1.1 (реле времени КТ1) и светодиод, соответствующей отрабатываемой защиты (схема вторичной цепи рисунок 35).
При срабатывании реле тока КА1 (КА2) замыкается контакт КА1.1 (КА2.1), реле времени КТ1 получает питание и через заданное время замыкает контакт КТ1.1, светодиод панели сигнализации получает питание, сигнализируя о срабатывании защиты.
5.2 Рукоятки регулирования выходного напряжения лабораторных автотрансформаторов необходимо установить в положение 100В. Так как используется промышленное оборудование, где все вторичные цепи напряжения выполнены на 100В.
5.3 Рассчитать ток срабатывания реле.
Рассчитаем ток срабатывания отсечки по упрощенной формуле, принимая коэффициент трансформации равным 1, в связи с применением трансформатора тока (5/5).
,
где Iпуск – пусковой ток двигателя;
kсх –коэффициент схемы;
kн – коэффициент надежности.
Коэффициент надежности для реле РТ-40 равен 1,8.
Коэффициентом схемы называют отношение тока, протекающего через обмотку реле и тока, протекающего через трансформатор тока. Для однорелейной схемы коэффициент схемы принимают равным
. Для двухрелейной, а также трехрелейной схем коэффициент схемы принимают равным 1.
Пусковой ток определяют по справочным или заводским данным.
Исходя из полученного тока срабатывания отсечки определяем уставки срабатывания пусковых реле тока КА1и КА2, выбрав ближайшее большее значение из диапазона возможных уставок реле.
Уставку реле выбираем исходя из технических характеристик установленного на стенде реле РТ-40/10 (таблица 20).
5.4 На лицевой панели установить ток срабатывания реле тока КА1 с помощью контактных перемычек, выбрав нужный диапазон и необходимую задержку времени. Диапазон уставок и схему подключения контактных перемычек можно выбрать исходя из таблицы на лицевой панели стенда, имеющей следующий вид (рисунок 33). Выставить на абсолютной шкале потенциометра реле времени КТ1 выдержку времени 3,5 с (рисунок 34).
5.5 Включить питание стенда автоматическим выключателем. Повернуть по часовой стрелке рукоятки лабораторных автотрансформаторов при этом увеличивая напряжение на выходе для создания режима трехфазного короткого замыкания. Для снятия вольтамперных характеристик переключаем галетные переключатели СMA и CMV в те положения, фазы которых необходимо измерить.
По индикатору на панели сигнализации убедиться в срабатывании токовой отсечки именно по достижению заданной величины срабатывания защиты и несрабатывании при величине не достигшей заданную.
Определить ток срабатывания реле (
), ток возврата реле (
), напряжение на обмотке при срабатывании реле (
), коэффициент реле (
), погрешность реле (
), мощность срабатывания (
). Внести данные в таблицу 22.
Таблица 22
| Реле | , А
| , А
|
| , В
| , В*А
|
| КА1 | |||||
| КА2 |
;
.
Отключить питание стенда автоматическим выключателем.
После отключения рубильника подачи напряжения к стенду преподавателем разобрать схему.
