X . Самоход поезда.
При переводе главной ручки КВ из ,, Ходового ’’ положения
в ,, 0 ’’, двигатели продолжают работать , на пульте горит
лампа ЛВД .

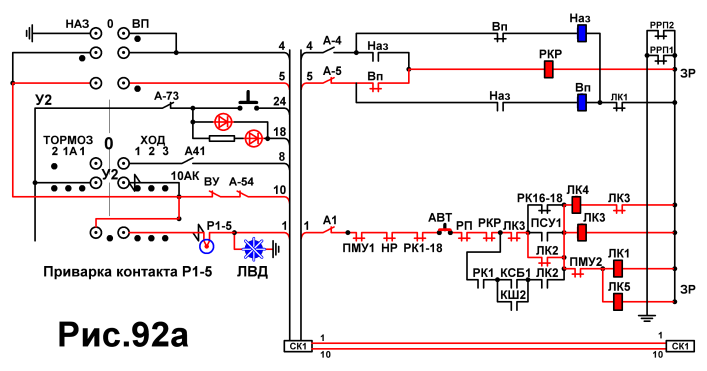

Причины: Приварился контакт Р1-5 (Рис.92а) или

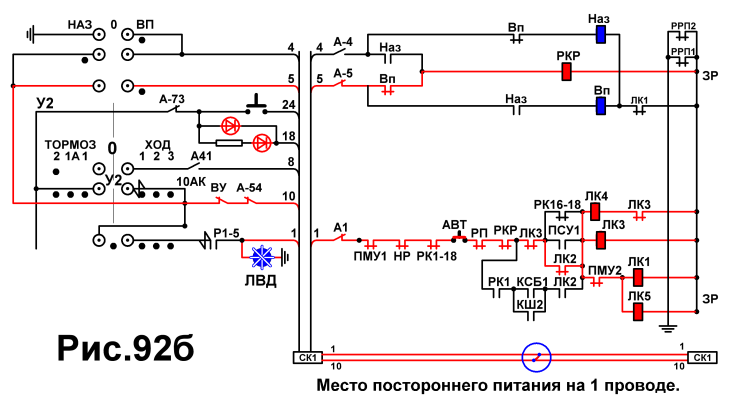

постороннее питание на 1-м поездном проводе.(Рис.92б)
После перевода главной ручки КВ из положения ,,Ход’’ в ,,0’’, ходовое положение
продолжается:
а) на пульте продолжает гореть лампа ЛВД;
б) в кабине управления амперметр ТД показывает ходовой ток;
в) скоростимер показывает увеличение скорости;
г) ТД продолжают работать.(Рис.93)
Действия машиниста:

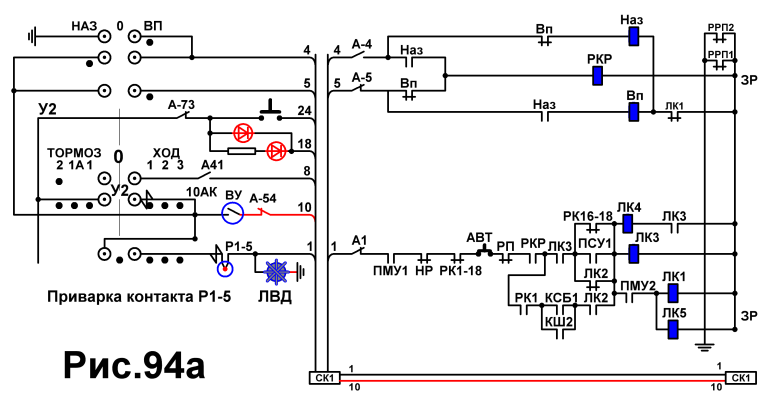

1 . Отключает ВУ. (Рис.94а)
Самоход прекратился, при этом:
а) лампа ЛВД — погасла;
б) амперметр — показывает ,,0’’;
в) скоростимер — показывает уменьшение скорости за счёт внутреннего и
внешнего сопротивления;
Причина: приварился контакт Р1-5 в цепи 1-го провода. (Рис.92а,94а)
При этом в схеме управления и в силовой схеме:
1. Теряет питание 1-й провод и обесточиваются катушки ЛК1, ЛК5, ЛК3, ЛК4;
2. Размыкаются силовые контакты ЛК1, ЛК5, ЛК3, ЛК4 в силовой цепи.
1 .1. Включает ВУ
После включения ВУ самохода не будет, т.к. главная ручка КВ находится в ,,0’’
(нулевом) положении и :
1. кулачёк У2 – разомкнут и провод У2 обесточен,
2. кулачёк 20 провода – разомкнут, и ЛК-2 не включится,
3. ПМТ – в положении ПТ и контакты ПМУ1, ПМУ2 разомкнуты,
4-х ступенчатое вкл. ТД происходит, после перевода главной ручки КВ в ,,Ход’’
1. включаются ЛК2 и КШ1, КШ2,
2. ПМТ переходит из ПТ в ПМ,
3. включаются ЛК1, ЛК3, ЛК5,
4. включается ЛК4.
В слове ,,само ХОД’’ присутствует коренное слово ,,ХОД’’, но после ликвидации
само хода при нахождении главной ручки КВ в ,,0’’— остаётся слово ,,само’’.
Для того, чтобы вновь был ,,само ХОД’’ необходимо перевести гл.ручку КВ в,,ХОД’’
1. 2. Докладывает ДЦХ,
Остановку поезда после включения ВУ производит пневматическим тормозом,
т.к. при переводе гл.ручки КВ в ,,Тормоз’’, кулачёк 1-го пр. находится под напря-жением, (ЛВД-горит) будет тянуть дугу. Кулачёк 1-го пр. без дугогасительной камеры и при его неоднократном размыкании возможно его перегорание.
