IX . При переводе главной ручки КВ

в ,, Тормоз-2 ’’ нет эффекта

реостатного тормоза.

Причина : Постороннее питание на 25 проводе.

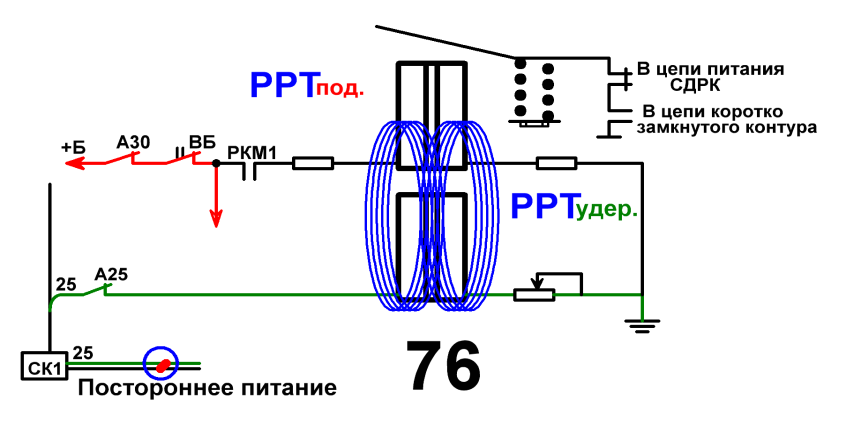

Если при следовании по перегону на выбеге произойдёт взаимозамыкание 25-го провода с любым проводом находящегося под напряжением, т.е. постороннее питание на 25-м проводе, это не вызовет включение в каждом вагоне реле РРТ, т.к. магнитный поток одной удерживающей катушки РРТ не может притянуть

якорь реле РРТ ( Рис.86), и свой контакт не разомкнёт в цепи питания СДРК.

После перевода главной ручки КВ

из ,, 0’’ в ,,Тормоз-1’’ замыкаются КЭ:

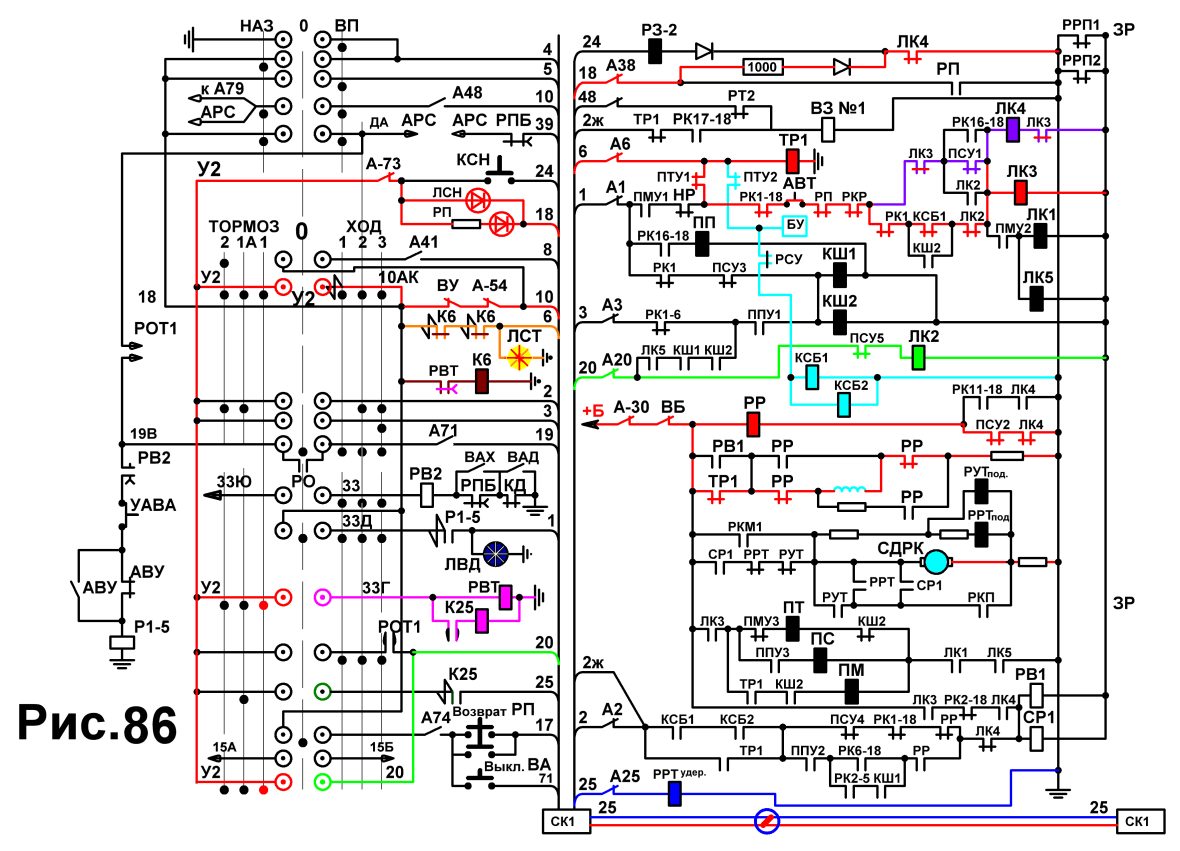

У2, 33Г и 20-го проводов. (Рис.87)



1) На всё время сбора схемы (в течении

0,6-0,8с) будет гореть светодиоды РП, ЛСН

2) Включится ЛК2 по 20 проводу,(Зел.пр.)

3) От пр. 33Г включаются: (Сирен.пр.)

— контактор К25 и замкнёт свой контакт в

25-м проводе, подготавливая цепь для

ручного торможения при переводе гл. ручки КВ в ,,Тормоз-1А’’,

— реле РВТ и замкнёт свой контакт в цепи контактора К6,(Коричн.пр.)

4) Контактор К6 включившись, замкнёт два своих контакта в цепи 6-го провода,

и 6-й повод получит питание. (Оранжев. пр.)

5) В каждом вагоне по 6-му проводу включатся:

— реле ТР1, (Красный.пр.)

— контакторы КСБ1 и КСБ2, (Голуб. пр.)

— получает питание электронная схема управления транзисторных модулей

регулятора поля ТД — БУ. (Голуб.пр.)

ЛК3, (Розов.пр.) а затем

ЛК4, (Фиолет.)

6) Включается реле РР. (Кр.пр) (Рис.87)

После включения контактора ЛК4 размыкается блокировка ЛК4 в 24-м про-

воде. Красная лампа РП гаснет – схема на тормоз собралась. (Рис.88)

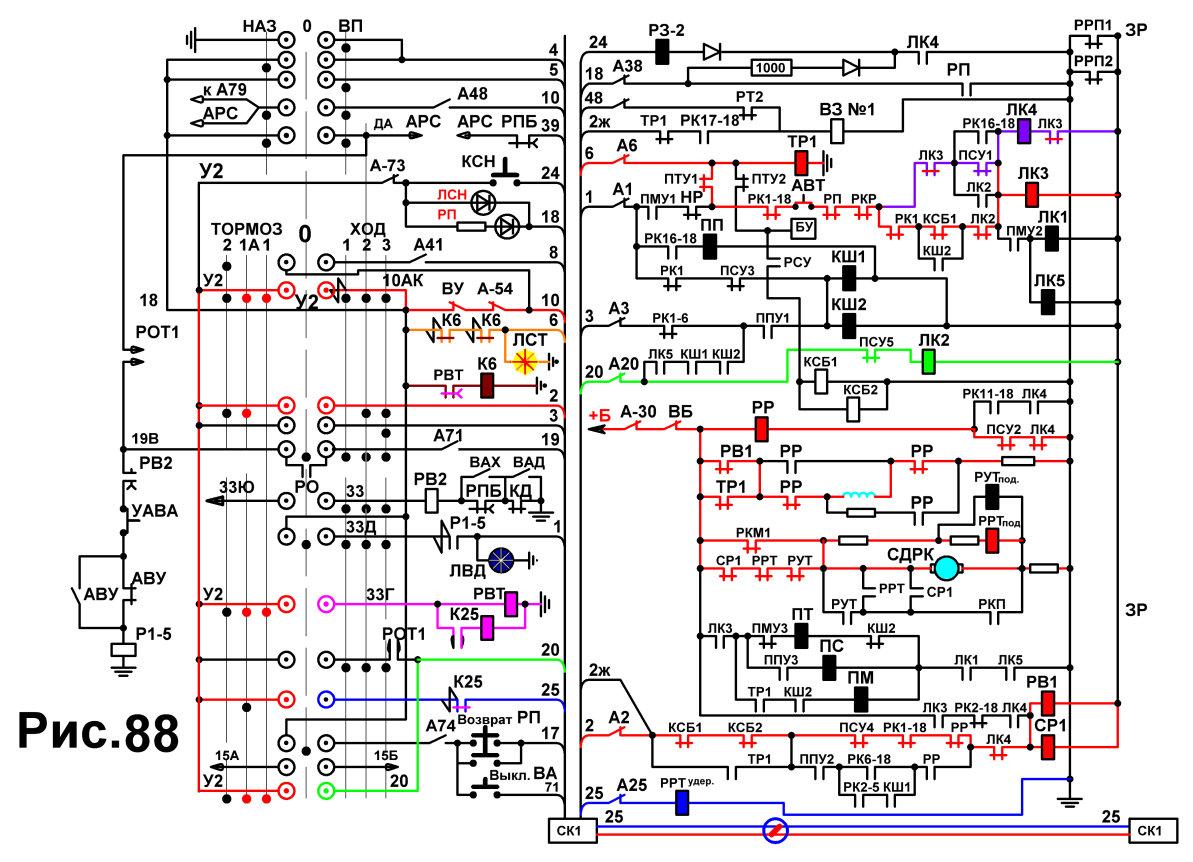

При переводе главной ручки КВ из положения ,,Тормоз-1’’ в ,,Тормоз-1А’’

дополнительно замыкаются КЭ 2-го и 25-го проводов. (Рис.88)

Торможение от максимальной скорости до 65 км/ч. происходит методом

импульсного регулирования поля ТД. (Тиристорное торможение)

При скорости торможении 65 км/ч. контакторы КСБ1 и КСБ2 обесточиваются,

из-за размыкания контакта РСУ в их цепи.

КСБ1 и КСБ2 отключившись замыкают свои контакты в цепи 2-го провода, что

приводит к включению реле СР1 и РВ1 по цепи: 2-й пр., А2, КСБ1, КСБ2, ПСУ4,

РК1-16, РР, ЛК4, катушки СР1 и РВ1 , РРП1, ,,земля’’.

Реле СР1 замыкает контакт в цепи питания якоря СДРК, реле РВ1 – в цепи

обмотки возбуждения СДРК.

В результате РК начинает вращение, т.е выводить тормозные позиции.

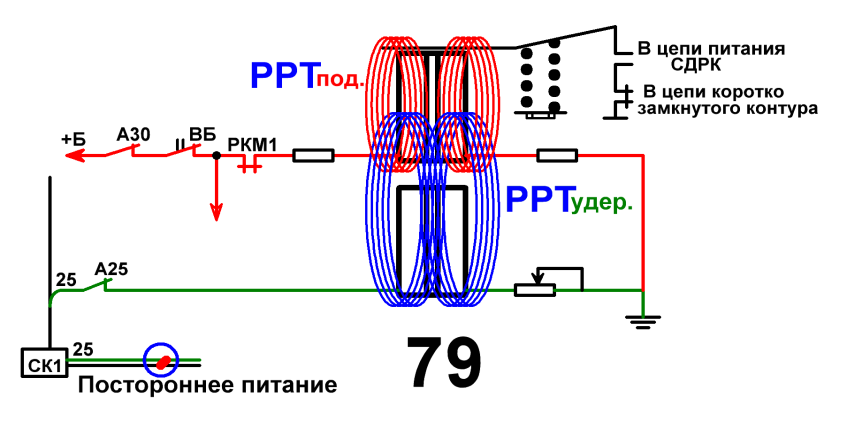

Между позицией РК замыкается КЭ РКМ1 и получают питание катушка РРТпод.

Её магнитный поток складывается с магнитным потоком катушки РРТ удер., что

приводит к включению реле РРТ. (Рис.89)

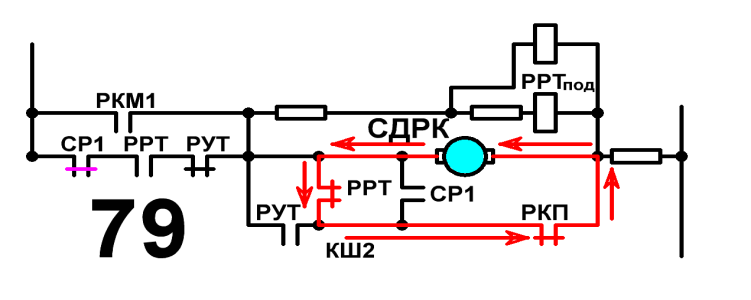

Реле РРТ включившись, размыкает свой контакт в цепи питания якоря СДРК и замыкает свой контакт в коротко замкнутом контуре для

торможения СДРК на позиции.(Рис.90)

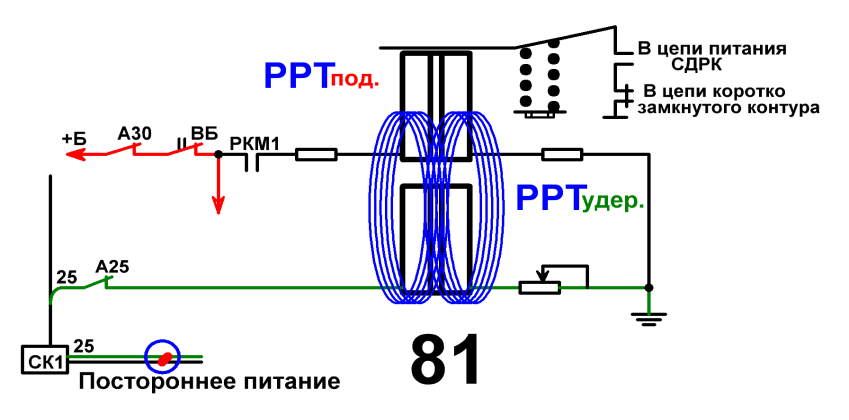

После вывода тормозной позиции и дальнейшего вращения СДРК КЭ РКМ1

размыкается и катушка РРТ под. обесточивается, но реле РРТ не отключается,

т.к. катушка РРТ удер. находиться под питанием и её магнитный поток в силах

удержать якорь притянутым к сердечнику (Рис.91).

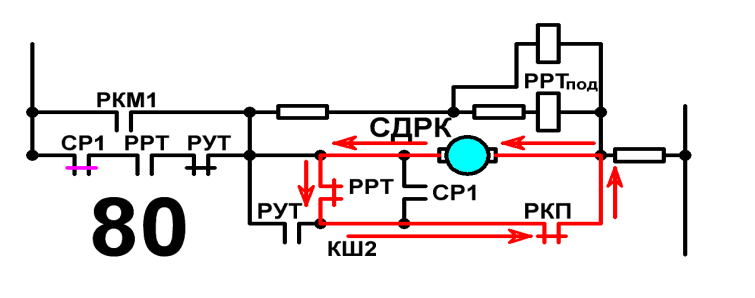

За 3%до позиции замыкается РКП,

образуя короткозамкнутый контур

якорю СДРК и противотоком СДРК

остановится на 2-й тормозной пози-

ции. (Рис.90)



Для проверки эффективности реос-

татного тормоза, машинист кратко-

временно переводит главную ручку

КВ из ,,Томоза-1А’’ в ,, Тормоз-2’’, а эффекта реостатного тормоза НЕТ , из-за разомкнутого контакта РРТ в цепи питания СДРК, следовательно СДРК будет стоять на 2тормозной позиции до тех пор, пока не обесточится катушка РРТудер.

Справка: Это не сброс электрического тормоза, торможение поезда продолжает-

ся, но только на 2тормозной позиции, эффективность которой очень

слабая, поэтому машинист и не чувствует эффективность тормоза.

При оставлении главной ручки КВ в положении ,,Тормоз-2’’:

ВЗ №1 не сработает, из-за не замыкания контакта РК17-18, т.к. РК стоит на 2

позиции;

ВЗ №2 не сработает, из-за разомкнутого контакта РВ1 в цепи питания ВЗ №2.



В данной ситуации машинист не знает причину отсутствия эффекта тормоза,

поэтому:



Действия машиниста:



1. Оставляет гл. ручку КВ в положении ,,Тормоз-2’’ и применяет пневматическое

торможение с остановкой у сигнального знака ,,Остановка 1-го вагона’’;

2. Открывает двери, производит высадку-посадку пассажиров, закрывает двери;

3. Переводит гл. ручку КВ в ,,Ход’’— поезд не идёт, горит красная лампа РП;

4. Переводит гл.ручку КВ в ,,0’’ — отключает на головном вагоне А25;

5. Приводит гл. ручку КВ в ,,Ход’’ — поезд пошёл от головного вагона;

6. Останавливает поезд пневматическим тормозом, ручку КВ переводит в ,,0’’;

7. Открывает двери в поезде, высаживает пассажиров, докладывает ДЦХ о неис-

правности и о своих дальнейших действиях;

8. Приводит кабину в нерабочее положение, берёт головной вагон на ст.тормоз;

9. Отключает А25 на всех вагонах;

10. Возвращается в головную кабину, где отпускает ст. тормоз, приводит кабину в

рабочее положение, по сигналу деж. по станции закрывает двери в поезде;

11. По разрешающему показанию выходного светофора отправляется в депо.



Если постороннее питание на 25-м проводе произошло во время стоянки поезда на станции, то:

При переводе гл. ручки КВ в ,,Ход’’ поезд пойдёт, но только на 2ходовой

позиции, т.к. РК также остановится на 2-й позиции, из-за замкнутого контакта

РРТ в короткозамкнутом контуре, при этом на пульте будет гореть ЛхРК.



Действия машиниста: Применяет ЭТ, а далее действует — смотри п.п. 4-11.
