Требует подачи напряжение.
( третий раз )
— приводит головную кабину в нерабочее положение,
— затормаживает головной вагон стояночным тормозом,
— запирает кабину,

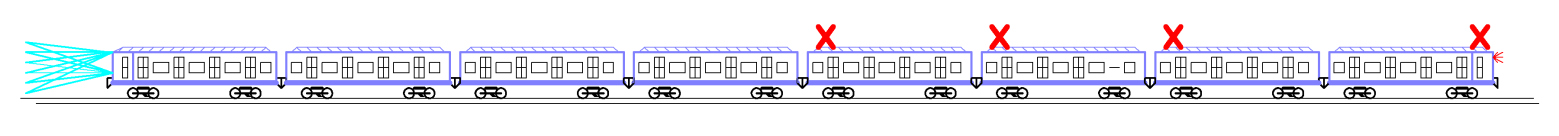

— включает 2-й, 3-й и 4-й вагоны, отключает РЦУ на 4-х хвостовых
вагонах и возвращается в головную кабину.
— отпускает стояночный тормоз,
— приводит кабину в рабочее положение,
— при разрешающем показании выходного светофора отправляется
на перегон и выясняет маршрут следования у ДЦХ.
Периодически наблюдает за отключёнными вагонами.
III . Снялось напряжение с КР при пуске
тяговых двигателей.

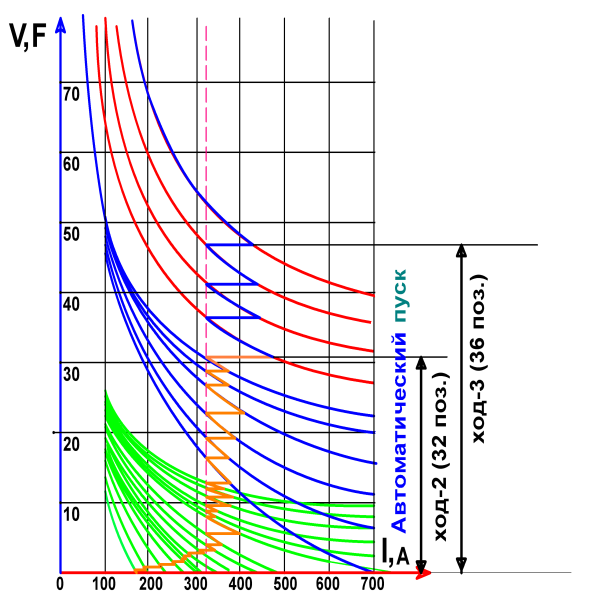

Что такое пуск ТД ?
После перевода главной ручки КВ из ,, 0 ’’ положения в ,, ход-2 ’’ или ,, ход-3 ’’
и сбора схемы на ход ( красная лампа РП – погасла ), реостатный контроллер РК производит вывод позиций под контрол. РУТ, это и есть автоматический пуск ТД.
На ,, ход-2 ’’— c 1-ой по 32-ую позицию,
На ,, ход-3 ’’— с 1-ой по 36-ую позицию,
РК останавливается на этих позициях и на этом
автоматический пуск ТД заканчивается.
ТД вышли на автоматическую характеристику:
на ,,ход-2’’— полного 100% поля и скорости 28 км/ч.
на ,,ход-3’’— ослабленного 28% поля и скор. 48 км/ч.
Действия машиниста:
Немедленно перевести главную ручку КВ из
ходового положения в ,, 0 ’’
Наблюдать вдоль поезда за возможным появлением вспышки при повторной
( через 7 секунд ) подаче напряжения.
1. Если при повторной подаче напряжения заметил вспышку или
напряжение не подаётся — действует как на выбеге.(п.2 стр.49 и п.3 стр.53)
2. Напряжение подалось и не снимается ( держится ).
Установить главную ручку КВ в ,,Тормоз-1’’ и проверить показание
красной лампы РП.
2. 1. Красная лампа РП – горит.
Действия машиниста:
а) По зеркалу заднего вида проверить отсутствие искрения, дыма.
б) Доложить ДЦХ: ,, Диспетчер! Поезд № 231, маршрут № 21, перегон станций
,, А ’’ — ,, Б ’’, мой поезд снял напряжение со сработкой РП.
На станции ,, Б ’’ , буду высаживать пассажиров и осматривать неисправный
вагон.
Далее действует как в п.2.1 стр.58-59.
2. 2. Красная лампа РП – не горит .
Установить главную ручку КВ в ,, Тормоз-2 ’’ до начала эффективного
торможения т.е. наведения тормозного тока.
Для чего необходимо устанавливать главную ручку КВ в ,,Тормоз-2,’’ когда
при переводе ручки КВ в ,,Тормоз-1’’ РП не сработало?
Если в вашем поезде неисправный вагон при пуске ТД снял напряжение без
сработки РП ( в 5% случаях неисправный вагон снимает напряжение без сработ-
ки РП, см. стр.56), то при переводе ручки КВ в ,, Тормоз-1’’ схема управления на
тормоз соберётся и красная лампа РП погаснет, но тормозного тока в тормозном

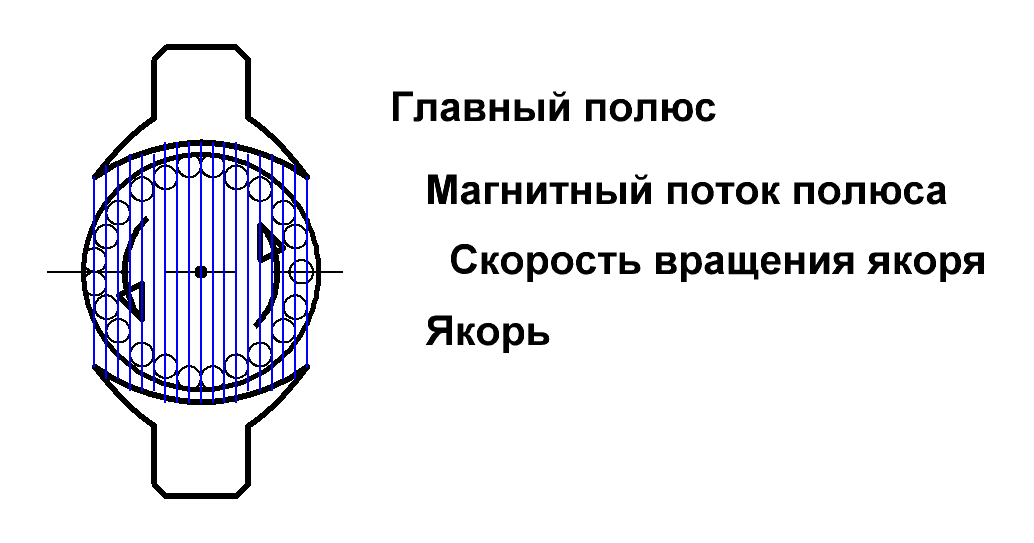

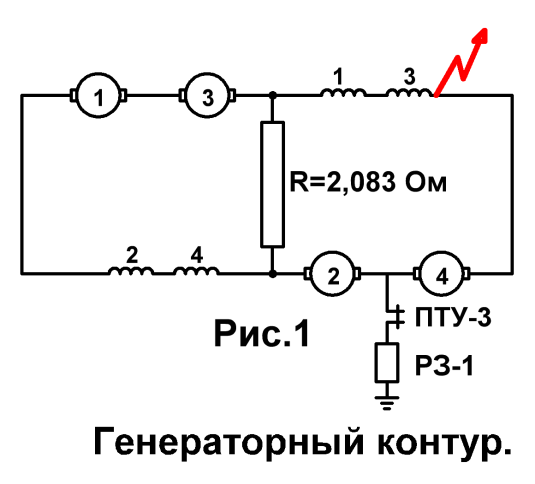

контуре не будет (Рис.1) т.к. генераторы не возбудятся из-за недостаточной ско-
рости вращения якоря генераторов в остаточном магнитном потоке при скорости
до 40 км/ч и введённых тормозных сопротивлениях величиной 2,083 Ом.
Для возбуждения генераторов при скорости менее 40 км/ч. необходимо
уменьшить внутреннее сопротивление генераторного контура. Для этого
необходимо вывести тормозные сопротивления переведя главную ручку КВ

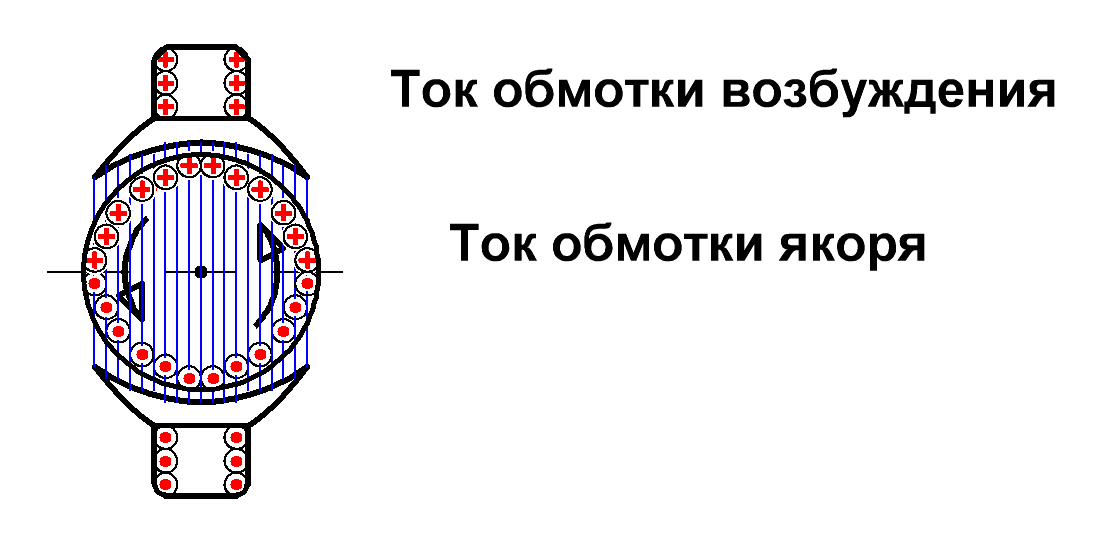

из ,, Тормоз-1’’ в ,,Тормоз-2’’ до возбуждения генераторов, т.е. до появления
в генераторном контуре тормозного тока.

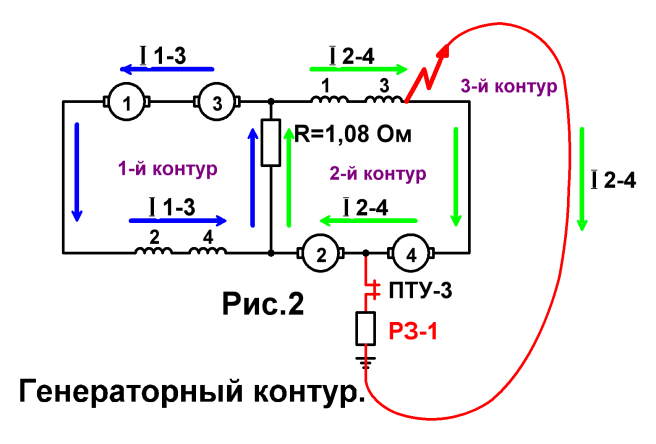

После вывода РК тормозных сопротивлений и возбуждения генераторов,
в генераторном контуре наводится тормозной ток, который приводит к сработке
РЗ-1 по цепи: ток 2-го контура I 2-4, две параллельные цепи;
— точка пробоя, земля – земля, катушка РЗ-1, замкнутая блокировка ПТУ-3,
средняя точка между 2-м и 4-м генераторами (3-й контур),
— точка пробоя, цепь 2-го контура, 4-й генератор, средняя точка.
2. 2.1. На неисправном вагоне при токе 0,6 - 0,8 А сработает РЗ-1, т.е. на пульте
управления загорится красная лампа РП полным накалом, а на неисправном
вагоне зелёная бортовая лампа.
Действия машиниста:
а) По зеркалу заднего вида проверить отсутствие искрения , дыма,
б) Доложить ДЦХ: ,, Диспетчер! Поезд № 231, маршрут № 21 перегон
станций ,, А ’’-- ,, Б ’’. Мой поезд снял напряжение со сработкой РП.
На станции ,, Б ’’ , буду высаживать пассажиров и осматривать
неисправный вагон.
в) Далее действует как в п.2.1. стр.58-59.
2. 2.2. Если после перевода главной ручки КВ из ,,Тормоз-1’’ в ,,Тормоз-2’’ до
возбуждения генераторов и наведения тормозного тока в генераторном
контуре, РП не сработает, т.е. К.З. нет, следовательно в поезде неисправного

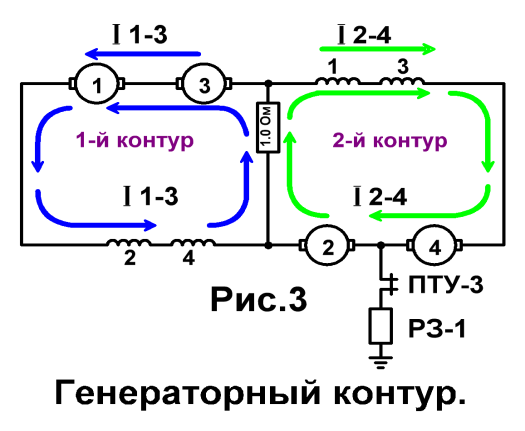

вагона нет и напряжение при пуске ТД снимал не наш поезд.(Рис.3)
Действия машиниста:
1. Переводит ручку КВ из ,,Тормоза-2’’ в ,,0’’, далее в
ходовое положение. Напряжение не снимается.
2. Докладывает ДЦХ: ,,Диспетчер! Поезд № 231,
маршрут № 21, на перегоне ст.,,А’’— ст.,,Б’’, №… путь
попал под снятие напряжение при пуске ТД – поезд
исправлен.
Продолжает работу на линии.
IV . Снимается V с КР при следовании на
автоматической характеристике ТД.
