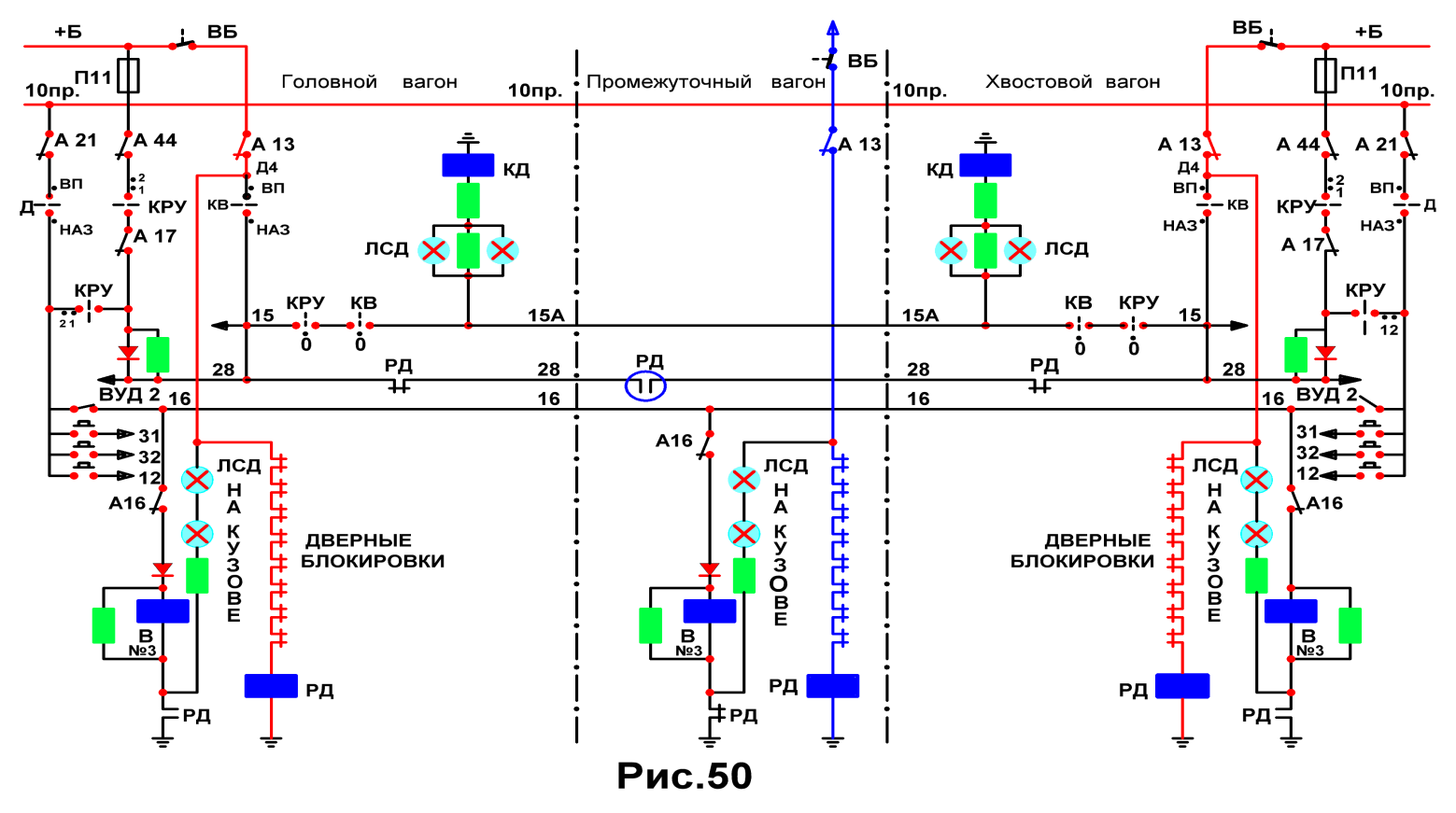

3. неисправность дверной блокировки или реле дверей РД, Рис.50

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Действия машиниста:

В неисправном вагоне убеждается, что все двери слева и справа, закрыты.

По возвращению в головную кабину:

--- открывает двери в поезде и высаживает пассажиров,

--- докладывает ДЦХ,

--- по сигналу дежурной по станции, закрывает двери в поезде,

--- включает ВАД и следует в депо.

III . Пассажир или его вещи не зажаты, бортовая белая лампа не горит .

Действия машиниста:

Открыть и вновь закрыть двери в поезде:

--- контроль дверей не восстановился, на пульте управления ЛСД – не горит,

Причины: возможное попадание постороннего предмета под дверную

створку, при этом бортовая белая лампа не горит, т.к.

– неисправна блокировка РД (Рис.51) или

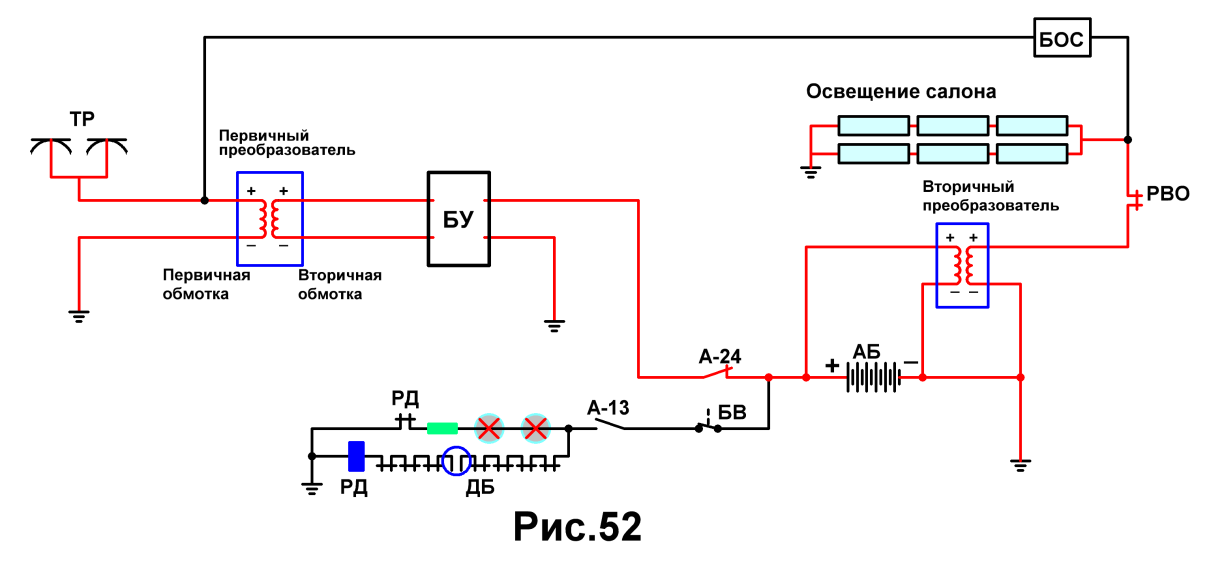

– отключён (выбит) А-13 (Рис.52)

Действия машиниста:

а) Доложить ДЦХ,

б) Сделать объявление пассажирам, о задержки поезда на отправление,

в) Приводит кабину в нерабочее положение, следует вдоль поезда для

осмотра положения всех дверей,

г) Проверяет положение дверей, как слева, так и справа от платформы,

д) При осмотре на одном из вагонов, обнаружил отсутствие освещения в

салоне,

е) машинист раздвигает двери дверного проёма и проверяет состояние

бортовой белой лампы.

1. бортовая белая лампа не горит – по причине :

Перегорания первичной обмотки первичного преобразователя БПСН,

которая вызывает отключение контакта РВО через 3,5-4,5 сек. в цепи

освещение салона и свет гаснет.

В следствии перегорания первичной обмотки первичного преобразователя

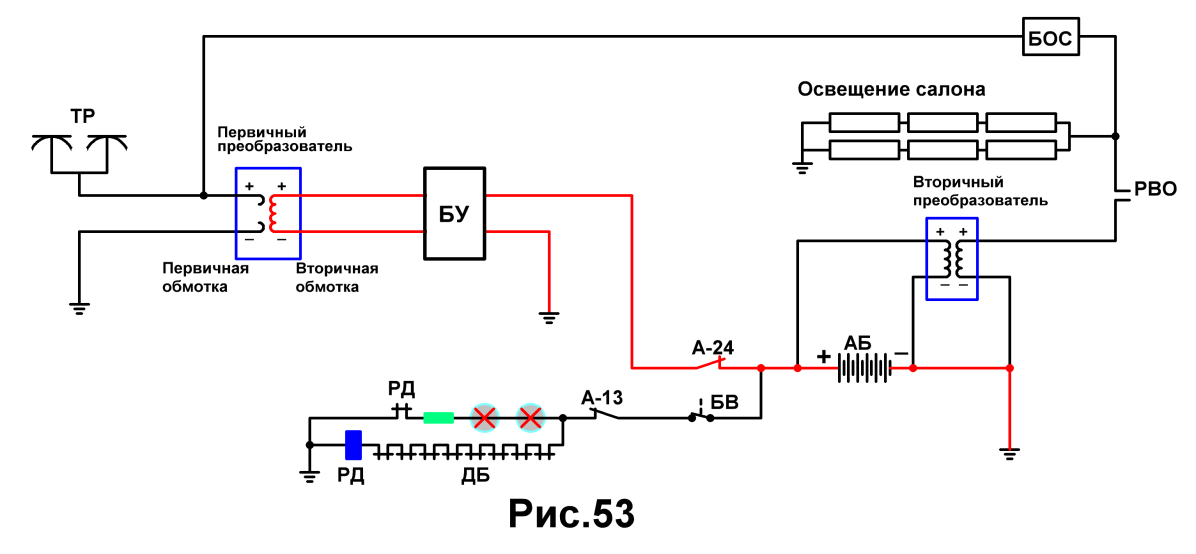

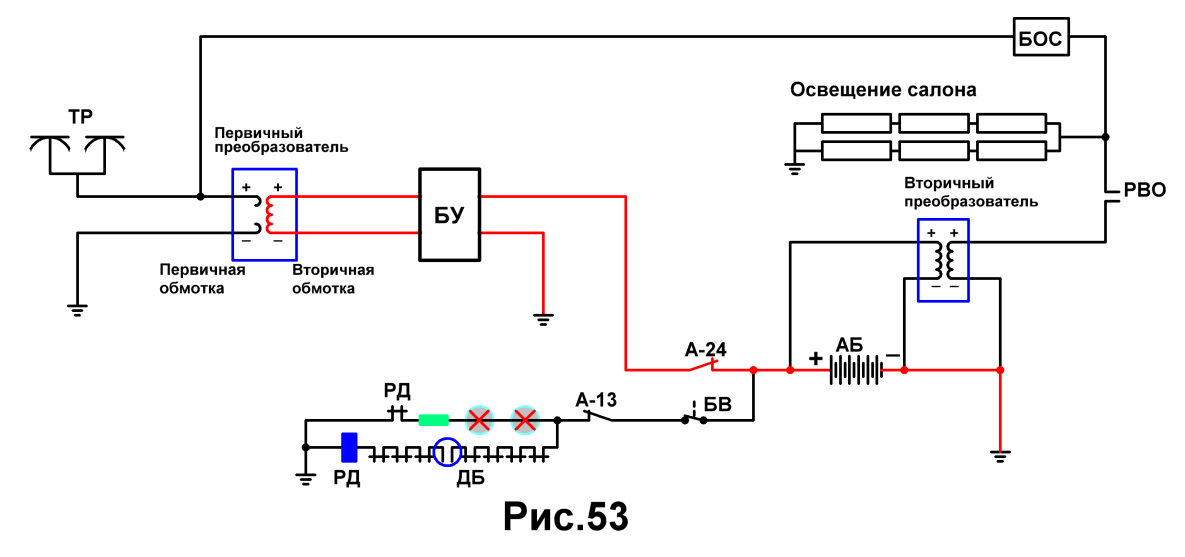

БПСН , его вторичная обмотка, большую часть напряжения АКБ (Рис.53)

берёт на себя и оставшейся напряжения не хватает для:

а) включения реле РД (Рис.53),

--- при закрытых дверях и замкнутых дверных блокировках,

б) включения бортовых белых ламп дверной сигнализации (Рис.53),

в) не замыкания блокировки РД в цепи 28-го провода неисправного вагона

т.е. в цепи сигнализации ЛСД в кабине управления (Рис.54).

Рис.54

Действия машиниста:

Заходит в неисправный вагон, где:

Отключает А-24, тем самым отсоединяет вторичную обмотку от АКБ,

и всё напряжение АКБ направляется на включение бортовых белых ламп .

Дополнительно на этом вагоне отключает РЦУ, т.е. пять автоматиков

А-1, А-6, А-20, А-30, А-38, для того, чтобы всё напряжение АКБ было

направлено на включение РД и работу сигнализации дверей.

Проверяет работу бортовой белой лампы, раздвигая двери дверного

проёма при выходе из вагона.

При открытой двери, дверная блокировка (ДБ) размыкается и реле РД

обесточивается и замыкает блокировку РД в цепи бортовой белой лампе. (Рис.55)

Бортовая белая лампа – горит.

Возвращается в головную кабину, проверяет работу сигнализации дверей

по лампам ЛСД на пульте управления.

Сигнализация дверей восстановилась – доклад ДЦХ и следует

с пассажирами до деповской станции, где после высадки пассажиров из

поезда, следует в депо.

2. бортовая белая лампа горит – следовательно,

Отсутствие освещения в салоне вагона из-за неисправности вторичного

преобразователя. Рис.56

Следует далее и продолжает осматривать двери в поезде.

Все двери в поезде – закрыты.

В хвостовом вагоне раздвигает 1-й дверной проём, заходит в вагон

и далее в кабину, где открывает двери в поезде со стороны платформы,

выходит из кабины и возвращается в головную кабину, проверяя в каждом

вагоне горящую бортовую белую лампу.

На одном из вагонов обнаружил не горящую бортовую белую лампу.

Действия машиниста:

Проверяет положение А-13.

А-13 – отключён ( выбит )

Включает его. (Рис.58)

1. А-13 включился. Бортовая белая лампа – горит.

Возвращается в головную кабину, где:

Закрывает двери в поезде и проверяет работу сигнализации дверей по ЛСД.

ЛСД – горит. Доклад ДЦХ и продолжает работу на линии.

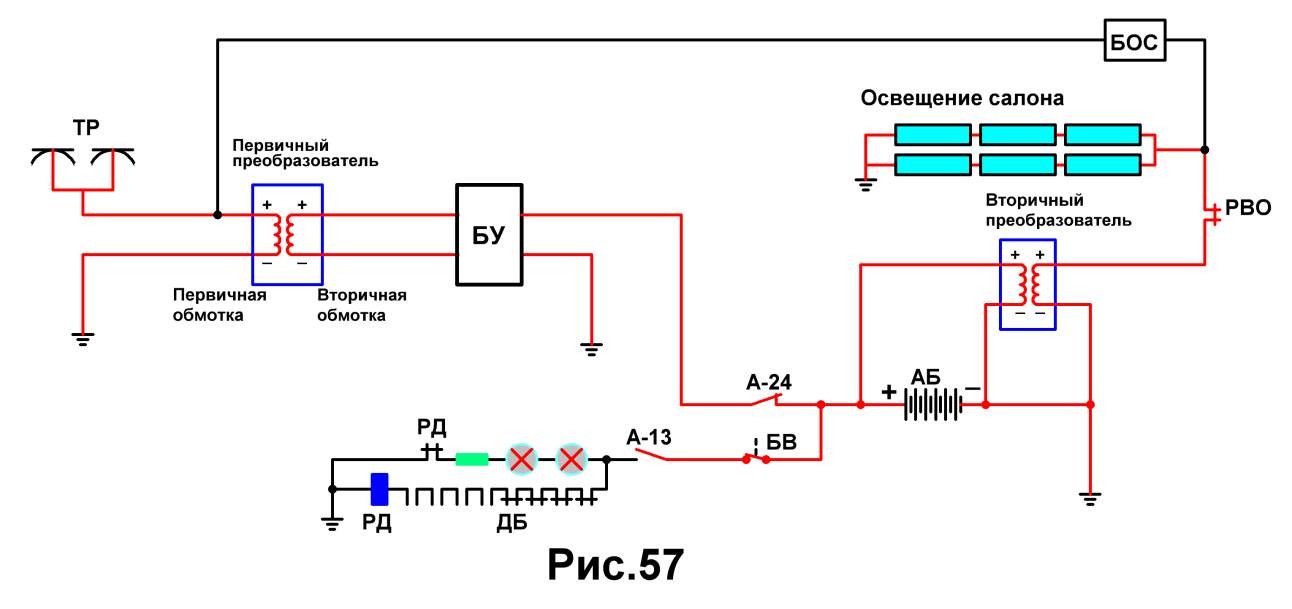

2. А-13 при его включении, вновь выбивает. (Рис.57)

Возвращается в головную кабину, где:

--- Высаживает пассажиров из поезда,

--- Докладывает ДЦХ,

--- По сигналу деж. по станции – закрывает двери в поезде. Включает ВАД.

Следует в депо.
