Обустройство забоя скважины
Скважина с зацементированной обсадной колонной для соединения се внутренней поверхности с продуктивным пластом подвергается перфорации. Перфорация скважины - создание радиальных отверстий в цилиндрической поверхности обсадных труб и цементном камне в зоне расположения продуктивного пласта. Через полученные в процессе перфорации радиальные отверстия продукция поступает из пласта внутрь скважины и по ней может подниматься на поверхность (рис. 2).
|
|
Рис.2 Схема забоя скважины после перфорации.
1 - колонна обсадных труб. 2 - цементное кольцо. 3-продуктивный пласт, 4-псрфорация (отверстия), 5 - цементный стакан
В зависимости от назначения скважины можно подразделить на две группы: поисково-разведочные и эксплуатационные.
Группа поисково-разведочных скважин включает скважины следующих категорий: опорные, параметрические, поисковые, разведочные. Назначение этой группы скважин - получение фактических данных о структуре залегания горных пород, оценке запасов месторождений, сведений по разработке проектов месторождений. Группа эксплуатационных скважин включает скважины двух категорий: добывающие и нагнетательные.
Нагнетательные скважины предназначены для нагнетания воды или газа с поверхности в продуктивные пласты на месторождениях, разрабатываемых с поддержанием пластового давления. Использование нагнетательных скважин позволяет продлить фонтанную эксплуатацию нефтедобывающих скважин.
Самым массовым видом скважин на месторождениях являются добывающие скважины. Число их на месторождениях во много раз превосходит скважины других видов.
Добывающие скважины предназначены для промышленного подъема (извлечения) нефти и газа из продуктивных пластов. Добывающие скважины по роду извлекаемой продукции подразделяются на нефтяные и газовые.
Добывающие нефтяные скважины в зависимости от способа эксплуатации подразделяются на фонтанные, газлифтные, глубинно-насосные. Наибольшее число добывающих нефтяных скважин в нашей стране составляют глубинно-насосные, порядка 70...80% от всего эксплуатационного фонда.
Глубинно-насосные скважины по типу спускаемого в них погружного насоса принято подразделять:
на скважины, эксплуатируемые установкой штангового скважинного насоса (УШСН);
скважины, эксплуатируемые погружными электроцентробежными насосами (УЭЦН); электровинтовыми насосами (УЭВН);
скважины, эксплуатируемые погружными гидропоршневыми насосами (УГПН).
Наибольшее распространение среди глубинно-насосных скважин получили скважины, эксплуатируемые УШСН. Число их составляет около 70% всех глубинно-насосных скважин в нашей стране.
Основные сведения о добывающих скважинах
Фонтанная скважина
Фонтанной скважиной называется добывающая скважина, в которой подъем нефти от забоя до устья осуществляется за счет естественной энергии продуктивного пласта. Эксплуатация такой скважины является наиболее экономически выгодной. Объясняется это тем, что обустройство скважины ввиду простоты конструкции требует минимальных затрат и не требует дополнительных затрат энергии на подъем нефти.
|
|

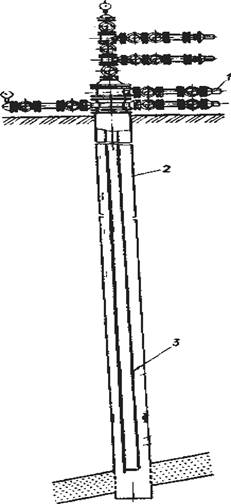

Рис. 3. Принципиальная схема конструкции фонтанной скважины.
1 - фонтанная арматура.
