Габариты приближения строений С и Сп

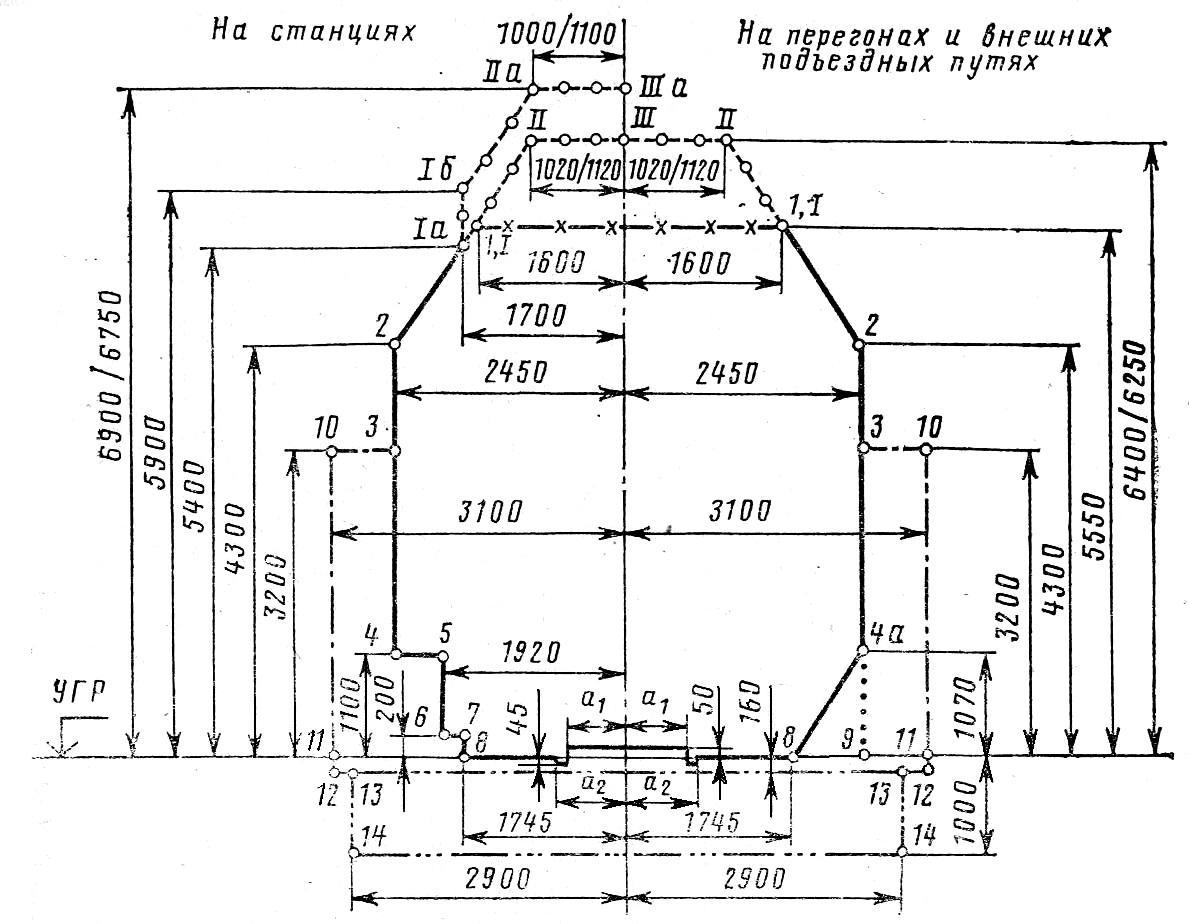

Рисунок П.1.1. Габарит приближения строений С (мм)
- линия приближения пролетных строений мостов, конструктивных элементов тоннелей, галерей, платформ, настилов переездов, индукторов локомотивной сигнализации, механизмов стрелочных переводов и расположенных в их пределах устройств сигнализации, централизации и блокировки СЦБ, а также сооружений и устройств, располагаемых на междупутьях станций;
¾¾ о ¾¾ - линия приближения всех вновь строящихся сооружений и устройств, кроме расположенных на путях, электрификация которых исключена даже при электрификации данного участка железнодорожной линии, в том числе I - II - III – для перегонов, а также путей на станциях (в пределах инженерных сооружений)1 на которых не предусматривается технологическая стоянка подвижного состава; Iа - Iб - IIа - IIIа – для остальных путей станций;
¾¾ х ¾¾ - линия приближения сооружений и устройств для путей, электрификация которых исключена даже при электрификации данного участка железнодорожной линии;
¾¾·¾¾ - линия приближения зданий, сооружений и устройств (кроме пролетных строений мостов, конструктивных элементов тоннелей, галерей, платформ), расположенных с внешней стороны крайних путей перегонов и станций, а также у отдельно лежащих путей на станциях;
¾¾··¾¾ - линия, выше которой на перегонах и в пределах полезной длины путей на станциях не должно подниматься ни одно устройство, кроме инженерных сооружений, настилов переездов, индукторов локомотивной сигнализации, а также механизмов стрелочных переводов и расположенных в их пределах устройств СЦБ;
¾¾···¾¾ - линия приближения фундаментов зданий и опор, подземных тросов, кабелей, трубопроводов и других, не относящихся к пути сооружений на перегонах и станциях, за исключением инженерных сооружений и устройств СЦБ в местах расположения сигнальных и трансляционных точек;
········· - линия приближения конструктивных элементов тоннелей, перил на мостах, эстакадах и других инженерных сооружений.
П р и м е ч а н и я. 1. При ширине колеи 1520 мм α1 = 670 мм, α2 = 760 мм; при ширине колеи 1524 мм α1 = 672 мм, α2 = 762 мм.
