5.3. Хранение покилометрового запаса материалов верхнего строения пути
5.3.1. На все виды лежащих в пути материалов верхнего строения и других материалов создается покилометровый запас [26], нормы которого приведены в табл. 5.1.
Таблица 5.1. Нормы покилометрового запаса элементов верхнего строения * для главных путей**
| Элементы верхнего строения пути | Число запасных элементов в зависимости от срока, который прослужили элементы, лежащие в пути | ||
| первая половина нормативного срока | вторая половина нормативного срока | сверх нормативного срока | |
| 1 | 2 | 3 | 4 |
| Стандартные рельсы длиной 25 м с болтовыми отверстиями для звеньевого пути на прямых и кривых (независимо от радиуса) | Один рельс на развернутую длину | ||
| 3 км | 2 км | 1 км | |
| Стандартные укороченные рельсы для кривых звеньевого пути радиусом, м: | Один укороченный рельс на развернутую длину пути: | ||
| до 500 501 – 1000 более 1000 | 3 км 4 км 5 км | 2 км 3 км 4 км | 1 км 2 км 3 км |
| Рельсы с болтовыми отверстиями для бесстыкового пути длиной, м: 12,50 12,46 12,42 12,38 8-11 Рельс длиной 12,50 м без болтовых отверстий для бесстыкового пути На линиях специализации В, С рельс 12,50 с изостыком |
Один рельс на участок 10 км То же То же То же То же
То же
То же | ||
| Скрепления для звеньевого (числитель) и бесстыкового пути (знаменатель): | На 1 км развернутой длины пути, шт.: | ||
| накладки | 2/2 | 4/2 | 6/2 |
| накладки стыковые шестидырные для бесстыкового пути | -/4 | -/4 | -/- |
| болты стыковые с гайками | 4/2 | 8/4 | 16/8 |
| высокопрочные стыковые болты | -/6 | -/6 | -/- |
| шайбы пружинные | 3/15 | 6/30 | 12/60 |
| клеммные болты с гайками | -/4 | -/8 | -/16 |
| клеммы жесткие | -/2 | -/4 | -/8 |
| закладные болты с гайками | -/4 | -/8 | -/16 |
| втулки изолирующие | -/4 | -/8 | -/16 |
| подкладки | 2/2 | 4/4 | 6/8 |
| костыли | 6/- | 12/- | 24/- |
| клеммы пружинные | -/10 | -/20 | -/40 |
| подкладки резиновые под клеммы пружинные | -/10 | -/20 | -/40 |
| прокладки под рельс при скреплении КБ, К2, К4 и др. | -/10 | -/20 | -/40 |
| прокладки под подкладки | 4/4 | 10/10 | 30/30 |
| рельсовые соединители каждого типа | 4/2 | 6/2 | 12/2 |
| шпалы деревянные / железобетонные | 2/1 | 4/2 | 6/2 |
| противоугоны пружинные | 20/- | 40/- | 80/- |
| Стрелочные переводы | На 200 стрелочных переводов каждой марки по одному комплекту | ||
| Крестовины | На 100 крестовин каждой марки, шт: | ||
| 2 | 3 | 4 | |
| Болты крестовинные, контррельсовые, серьговые | На 10 стрелочных переводов каждого типа по 2 болта | ||
| Изолирующие детали для изолирующих стыков | На 20 изолирующих стыковрельсовой нити по одному комплекту | ||
| Брусья переводные деревянные или железобетонные | По 200 стрелочных переводов по одному комплекту | ||
| Глухие пересечения и перекрестные стрелочные переводы | На каждый регион железной дороги по одному комплекту | ||
| Брусья мостовые и болты лапчатые | Один процент от лежащих на мостах | ||
* При наличии в пути рельсов (стрелочных переводов) разных типов нормы элементов рассчитываются для каждого типа отдельно в зависимости от их протяженности (количества).
** Для станционных путей нормы составляют 30% от приведенных в таблице, но при этом для каждой станции число закладываемых в запас рельсов должно быть как минимум 1 шт. Для участков, где наблюдается повышенный выход рельсов, норма их покилометрового запаса может быть увеличена приказом начальника региональной дирекции инфраструктуры.
5.3.2. Покилометровый запас рельсов хранится (по усмотрению начальника дистанции пути) либо на станциях с размещением на специально подготовленных площадках, либо на перегонах с размещением на обочинах вдоль пути на специальных стеллажах (рис. 5.1), либо на железнодорожных платформах в объеме не менее 30% от норматива для перегонов, примыкающих к станции.

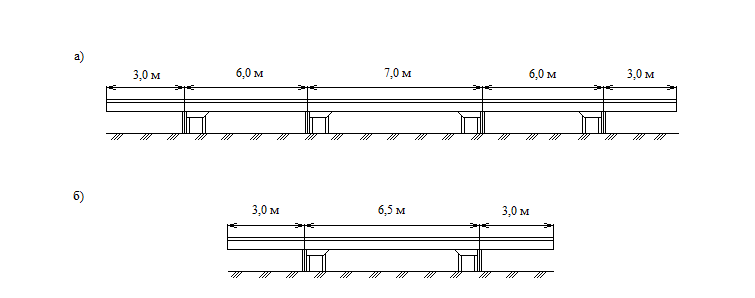

Рисунок 5.1. Стеллаж для хранения рельсов покилометрового запаса: а - для рельсов длинной 25, 00 м, б - для рельсов длинной 12,50 м.
5.3.3. Покилометровый запас рельсовых скреплений и соединителей, лапчатых болтов для мостовых брусьев хранится в кладовых бригадиров пути, при этом болты, гайки и шайбы хранятся в смазанном виде в отдельных ящиках (контейнерах) с указанием их типа и количества.
5.3.4. Покилометровый запас шпал хранится в штабелях вблизи кладовых бригадиров пути с указанием количества шпал в штабеле. Каждый штабель располагается на прокладках из старых шпал или брусьев. Верхний ряд шпал или брусьев укладывается с наклоном, чтобы обеспечивался сток воды.
5.3.5. Покилометровый запас переводных и мостовых брусьев хранится в штабелях в местах, устанавливаемых начальником дистанции пути.
5.3.6. Необходимый запас балласта хранится на обочине земляного полотна в призмах.
5.3.7. Покилометровый запас стрелок, крестовин и частей переводов хранится на станции в специально отведенных местах. Металлические части переводов хранятся в смазанном виде.
5.3.8. Пучинные карточки, башмаки и нашпальники хранятся в кладовых бригадиров пути, рассортированными по размерам.
5.3.9. Сигнальные принадлежности и другой путевой инвентарь хранятся в кладовых бригадиров пути или дорожных мастеров на специально устраиваемых стеллажах.
5.3.10. Снеговые щиты и колья в летнее время года хранятся в штабелях (на прокладках из старых шпал), располагаемых на расстоянии 100 м один от другого. Каждый штабель обвязывается проволокой.
Список литературы
1. Положение о системе ведения путевого хозяйства ОАО «Российские железные дороги», утвержденное распоряжением ОАО «РЖД» от 31.12.2015 г. № 3212р.
2. Инструкция по расшифровке лент и оценке состояния рельсовой колеи по показаниям путеизмерительного вагона ЦНИИ-2 и мерам по обеспечению безопасности движения поездов. ЦП-515. Утверждена 14.10.1997 г.
