3.8. Сигналы, сигнальные и путевые знаки, устройства путевого заграждения

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

3.8.1. Сигналы, сигнальные, путевые и особые знаки должны быть утвержденного ОАО «РЖД» типа.

Путевые и сигнальные знаки, постоянные диски уменьшения скорости, предупреждающие сигнальные знаки у переездов, путевые упоры и поворотные брусья устанавливаются и содержаться в исправности дистанцией пути. Места установки знаков «Остановка локомотива» и «Остановка первого вагона» указывает дистанции пути соответствующее хозяйство.

3.8.2. Сигналы делятся на:

постоянные - постоянные диски уменьшения скорости;

переносные - остановки (прямоугольный щит красного цвета на шесте или красный флаг на шесте днем и красный огонь фонаря – ночью), уменьшения скорости (квадратный щит желтого цвета днем и ночью);

сигнал для съемных дрезин.

3.8.3. Сигнальные знаки делятся на:

Переносные сигнальные знаки:

«Начало опасного места» и «Конец опасного места»;

«С» - о подаче локомотивом звукового сигнала.

Постоянные сигнальные знаки:

«Предельный столбик» - указывает место, дальше которого на пути в направлении стрелочного перевода нельзя устанавливать подвижной состав;

«Граница станции»;

«Граница подъездного пути»;

«Начало опасного места» и «Конец опасного места».

Постоянные предупредительные сигнальные знаки:

«С» - о подаче локомотивом звукового сигнала при подходе к мостам, тоннелям, переездам;

«Остановка локомотива»;

«Конец контактной подвески» – устанавливается на контактной сети в местах, где оканчивается рабочая зона контактного провода.

Временные сигнальные знаки:

«Поднять нож, закрыть крылья»;

«Опустить нож, опустить крылья»;

«Подготовиться к поднятию ножа и закрытию крыльев».

Предупреждающие сигнальные знаки (у переездов):

«Однопутная железная дорога»;

«Многопутная железная дорога».

3.8.4. Путевые знаки и особые путевые знаки делятся на:

Путевые знаки:

километровые столбы;

пикетные столбики;

уклоноуказатели.

Особые путевые знаки:

граница железнодорожной полосы отвода;

наивысшего горизонта вод и максимальной высоты волны;

скрытых сооружений земляного полотна;

знак оси пассажирского здания;

знаки на линейных путевых зданиях;

указатель номера стрелки.

3.8.5. К устройствам путевого заграждения относятся:

путевые упоры;

поворотные брусья;

и другие, утвержденные ОАО «РЖД», конструкции.

3.8.6. Сигналы и сигнальные знаки устанавливаются с правой стороны по направлению движения, а путевые – с правой стороны по счету километров на расстоянии не менее 3100 мм от оси пути. В выемках (кроме скальных) и на выходах из них путевые и сигнальные знаки устанавливаются за пределами кюветов и лотков с полевой стороны. В сильно заносимых выемках и на выходах из них (в пределах 100 м) указанные знаки устанавливаются на расстоянии не менее 5700 мм от оси крайнего пути. На электрифицированных участках сигнальные и путевые знаки могут устанавливаться на опорах контактной сети, кроме тех опор, на которых установлены светофорные головки, разъединители или разрядники контактной сети, при условии, если они не нарушают видимость с локомотивов сигналов автоблокировки. Знаки в этом случае должны устанавливаться с соблюдением габарита приближения к токоведущим частям контактной сети и ЛЭП, подвешенным на опорах контактной сети, а также габарита подвижного состава.

3.8.7. Переносные сигналы уменьшения скорости и сигнальные знаки «Начало опасного места» и «Конец опасного места» на многопутных перегонах и в пределах станции при недостаточной ширине междупутья (менее 5,45 м) могут устанавливаться на шестах высотой 1,2 м (карликовый переносной сигнал или сигнальный знак); при достаточной ширине междупутья (5,45 м и более) – на шестах нормальной высоты (3 м).

3.8.8. Постоянные сигнальные знаки «Начало опасного места» и «Конец опасного места» устанавливаются в местах действия постоянных и длительных предупреждений, объявленных приказом начальника дирекции инфраструктуры.

3.8.9. Уклоноуказательные знаки устанавливаются при необходимости в точках перелома основных элементов профиля. Если между уклоноуказательными знаками имеется несколько элементов продольного профиля – спусков или подъемов, то на знаках указывается общая их длина со средним уклоном.

3.8.10. Изготовление, окраска и установка сигналов, сигнальных и путевых знаков, устройств путевого заграждения производятся согласно установленному ОАО «РЖД» порядку.

3.9. Основные требования к устройству и содержанию пути на сортировочных горках и подгорочных путях

3.9.1. В соответствии с Правилами технической эксплуатации железных дорог Российской Федерации [7] подразделения путевого хозяйства должны иметь продольный профиль сортировочных горок и на его основании содержать путь. Места переломов профиля отмечаются белой несмываемой краской на рельсах; на здании горочного поста или в другом удобном месте должен быть заложен репер.

При ремонтах пути на сортировочных горках продольный профиль не должен нарушаться, а там, где он изменился в процессе эксплуатации, должен исправляться подъемкой пути или подрезкой подшпального основания с последующей проверкой их соответствия проекту.

Продольные профили сортировочных горок, подгорочных и профилированных вытяжных путей на сортировочных станциях проверяются не реже одного раза в 3 года.

3.9.2. Рамные рельсы и крестовины стрелочных переводов, а также башмакосбрасыватели должны располагаться на прямолинейных элементах профиля пути. Закрестовинные кривые устраиваются, как правило, без переходных кривых. Их радиусы не должны быть меньше радиусов переводных кривых стрелочных переводов, за которыми они расположены, но не меньше 200 м. В исключительных случаях с разрешения начальника службы пути радиус закрестовинной кривой может быть допущен менее 200 м с применением соответствующих мер против схода подвижного состава на такой кривой.

3.9.3. Работы по текущему содержанию горочных и подгорочных путей и стрелочных переводов должны, как правило, выполняться в плановом порядке в технологические «окна». Качество их выполнения должно быть таким, чтобы исключалась необходимость выполнения неотложных работ, особенно на спускной части горки, где производить такие работы во время роспуска составов не представляется возможным.

3.9.4. Рельсы в пределах замедлителей крепят без снятия тормозных балок. При выполнении этой работы просадка брусьев секции и промежуточных брусьев не должна быть более 20 мм. Большая просадка устраняется посредством подбивки брусьев в замедлителях, уложенных на балласт, или установкой деревянных прокладок под брусья, уложенные на железобетонные ригели. Эти работы должны производиться в присутствии старшего электромеханика вагонных замедлителей.

Вертикальный износ рельсов на тормозной позиции допускается не более 5 мм, а просадка рельсов в стыках – не более 10 мм.

3.9.5. Для сбрасывания с рельсов двубортных башмаков на путях подгорочных парков укладываются башмакосбрасыватели. По уровню и шаблону башмакосбрасыватели устраиваются по нормам для острых крестовин. Нормы устройства ширины желобов башмакосбрасывателей приведены в таблице 3.13 настоящей Инструкции.

Укладка, содержание и ремонт башмакосбрасывателей производятся работниками пути, а содержание их в чистоте, очистка от снега и грязи – работниками станции.

3.9.6. На сортировочных горках и подгорочных путях особое внимание должно уделяться содержанию в чистоте поверхности рельсов и удалению загрязнителей из-под подошвы на спускных горочных путях для обеспечения безотказной работы рельсовых цепей.

3.9.7. На путях и междупутьях горочных и подгорочных территорий не должно быть материалов верхнего строения пути и элементов подвижного состава (кроме складированных в специально установленных местах).

3.10. Основные технические требования и правила

содержания бесстыкового пути

3.10.1 Бесстыковой путь на главных и станционных путях железных дорог России, в соответствии с Инструкцией по устройству, укладке, содержанию и ремонту бесстыкового пути, может укладываться и эксплуатироваться без ограничений по климатическим условиям, по существующим уклонам линий, в прямых и в кривых участках пути радиусами не менее 250 м.

Бесстыковой путь должен укладываться с рельсами типа Р65 и со щебеночным балластом. На станционных путях и путях 5 класса разрешается эксплуатировать бесстыковой путь на гравийном и песчано-гравийном балласте при радиусе кривых не менее 600 м.

3.10.2 Длины плетей устанавливаются проектом, в стационарных условиях они свариваются электроконтактной сваркой в плети длиной 800 м и менее. Непосредственно в пути они свариваются до длины, установленной проектом. На путях 1 и 2 классов линий с высокоскоростным «В», скоростным «С», особогрузонапряженным «О» и тяжеловесным «Т» движением поездов плети из новых рельсов свариваются электроконтактным способом (ПРСМ, машинами на комбинированном ходу и др.) до длины перегона и более. Стыки, сваренные электроконтактной сваркой, должны пройти термическую обработку.

На путях всех классов плети из старогодных рельсов могут свариваться между собой до длины перегона, блок-участка и менее как электроконтактной, так и алюминотермитной сваркой.

На участках с автоблокировкой с тональными рельсовыми цепями, не требующими укладки изолирующих стыков, или при условии вваривания в плети рельсовых вставок с высокопрочными изолирующими стыками, обеспечивающими усилие их разрыву не менее 2,3 мН, на путях 1, 2 и частично 3 классов плети должны свариваться до длины перегона.

На станциях плети свариваются до длины станционных путей.

На участках c S-образными, одиночными или несколькими кривыми радиусами 350 м и менее разрешается укладывать и эксплуатировать короткие плети длиной не менее 350 м.

Более короткие плети, но длиной не менее 100 м, могут укладываться между стрелочными переводами. Концы плетей и стрелочного перевода могут свариваться в соответствии с требованиями п.3.5 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути [8].

Между концами не сваренных стрелочных переводов и концами плетей укладываются 2 пары уравнительных рельсов. Концы их должны соединяться шестидырными накладками, а в регионах с годовыми амплитудами более 110С⁰ стянуты высокопрочными болтами. При отсутствии высокопрочных болтов длины плетей должны быть не менее 150 м.

Плети, укладываемые в кривых, должны иметь разную длину по наружной и внутренней нитям с тем, чтобы их концы, как и в прямых участках, размещались по наугольнику. Забег концов плетей в стыках не должен превышать 80 мм.

3.10.3. Для предотвращения случаев нарушения поперечной стабильности бесстыкового пути и случаев изломов плетей с образованием зазоров, опасных для прохода поезда, рельсовые плети бесстыкового пути должны закрепляться на постоянный режим работы при оптимальной температуре ±5^оС, определяемой в соответствии с разделом 3.4 Инструкции [8].

3.10.4. Для обеспечения устойчивости бесстыкового пути против выброса необходимо:

- вести ежемесячный контроль за продольными подвижками плетей с внесением всех изменений в журнал подвижек плетей с оценкой изменений температуры закрепления плетей, вызванной этими подвижками, и принимать своевременные меры по предотвращению подвижек, а в случае необходимости, в соответствии с требованиями раздела 4 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, и по восстановлению оптимальной температуры закрепления плетей;

- своевременно выявлять и устранять до повышения температуры рельсовых плетей относительно их температуры закрепления на 15^оС и более отступления в содержании пути, включая неровности в плане, профиле и, прежде всего, короткие неровности в плане со стрелами изгиба 10 мм и более ; снижение затяжки болтов, шурупов, степени прижатия рельсов к подрельсовому основанию ниже допускаемых значений, определяемых Инструкцией [8]

В случаях, если на участках бесстыкового пути производились работы с разрыхлением балластной призмы (рихтовка, подбивка шпал, замена шпал), на период действия температуры рельсов, превышающей температуру закрепления плети на 15°С и более, до наработки тоннажа 0,5 млн. т брутто скорость движения поездов должна быть ограничена до 60 км/ч. После стабилизации балластной призмы динамическим стабилизатором пути (ДСП) или пропуска указанного тоннажа ограничение скорости движения поездов отменяется.

3.10.5. В процессе эксплуатации бесстыкового пути основное внимание необходимо уделять обеспечению установленного температурного режима плетей бесстыкового пути, т.е. сохранению оптимальной ±5^оС температуры закрепления плетей. Это достигается соблюдением требований к промежуточным рельсовым и стыковым скреплениям при укладке и содержании бесстыкового пути, приведенным в п.п. 2.5, 2.7, 4.2.5, и 5.1 Инструкции [8], и контролем крутящего момента затяжки болтов, шурупов, усилий прижатия рельсов к основанию клеммами анкерных скреплений и усилий затяжки стыковых болтов.

Контроль затяжки болтов, шурупов осуществляется динамометрическими ключами, а усилий прижатия рельсов к основанию в узлах анкерных скреплений приборами АпАТэК-ИПК-1 и др. в соответствии с Инструкцией [8].

Кроме того, на всем протяжении плетей контроль за прижатием рельсов к основанию дополняется выборочным простукиванием молоточком. Если при простукивании будет обнаружено более 10% ослабших гаек болтов, шурупов, клемм, назначается дополнительная проверка крутящих моментов затяжки гаек болтов, шурупов и усилий прижатия клеммами рельсов к основанию. Если при этой проверке выявлено, что более 25% скреплений обеспечивают прижатие рельса к основанию ниже допускаемых значений, то на всем полигоне назначается сплошное подтягивание гаек болтов, шурупов, перевод монорегуляторов скреплений АРС-4 на 4-ю позицию, а на скреплениях КПП-5, Pandrol-350 под рельсы устанавливаются регулировочные пластины толщиной 3 или 5 мм.

3.10.6. С момента закрепления плетей при укладке должен быть организован постоянный контроль за усилиями прижатия рельсов к основанию и за продольными подвижками плетей. На наличие угона плетей указывают следы клемм на подошве рельсов, смещение подкладок по шпалам. На наличие угона всей рельсошпальной решетки, а соответственно и плетей, указывает взбугривание или неплотное прилегание балласта к боковым граням шпал и перекос шпал.

3.10.7. Контроль за угоном плетей осуществляется контролером состояния железнодорожного пути, бригадиром или дорожным мастером по смещению контрольных сечений рельсовой плети относительно «маячных» шпал. Эти сечения отмечают поперечными полосами шириной 10 мм, наносимыми при помощи трафаретов несмываемой светлой (белой) краской: на подкладку, на верх подошвы и шейку рельсов внутри колеи в створе с боковой гранью подкладки подкладочных скреплений КБ-65, ЖБР-65ПШМ, ЖБР-65ПШ, рисунок 3.32, в створе с боковой гранью верхней площадки шпалы для бесподкладочных скреплений ЖБР-65, ЖБР-65Ш, W-30 (рисунок 3.33), и в створе с боковой гранью анкера на участках со скреплениями АРС-4 (рисунок 3.34), и Pandrol-350, в створе с боковой гранью вкладыша для скреплений КПП-5. На участках с загрязнением рельсовых плетей внутри колеи разрешается наносить риски с наружной стороны колеи.

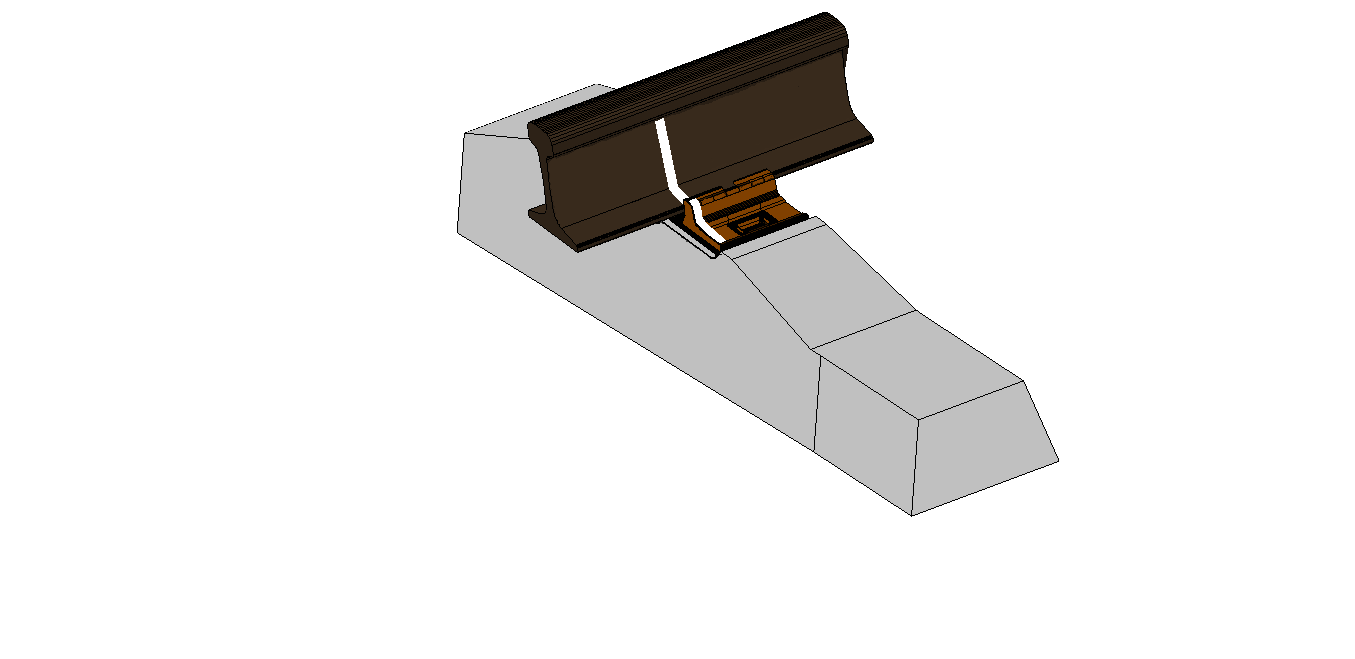

Рисунок 3.32 «Маячная» шпала для контроля угона пути для подкладочных скреплений КБ-65, ЖБР-65ПШМ, ЖБР-65ПШ

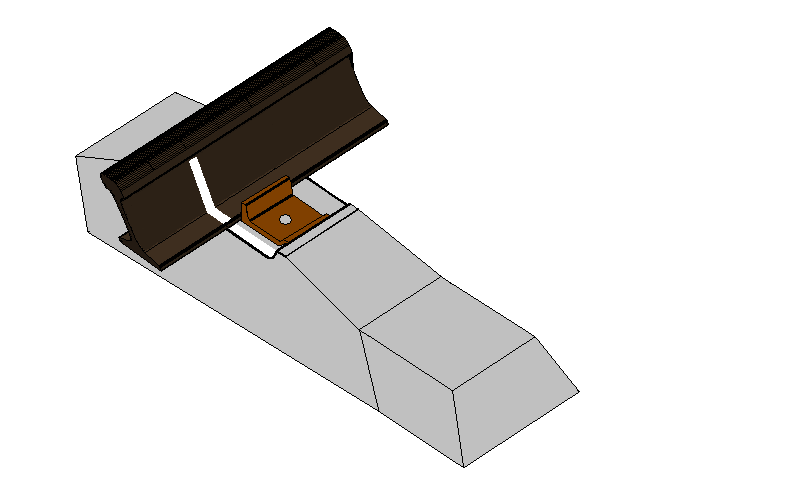

Рисунок 3.33 «Маячная» шпала для контроля угона пути для бесподкладочных скреплений ЖБР-65, ЖБР-65Ш, СМ-1, W-30

Рисунок 3.34 «Маячная» шпала для контроля угона пути для анкерных скреплений

В качестве «маячной» шпалы выбирается шпала, расположенная против пикетного столбика. Верх концов «маячных» шпал с наружных сторон
рельса за пределами с креплений окрашивается яркой краской.
«Маячная» шпала всегда должна быть хорошо подбита. При скреплениях КБ-65 закладные болты на ней затянуты, а типовые клеммы заменены клеммами с уменьшенной высотой ножек. При скреплениях АРС-4 типовой подклеммник должен быть заменен на подклеммник для «маячных» шпал, рисунок 3.35, а монорегулятор установлен в 3-ю позицию. При скреплениях ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ и ЖБР-65ПШ клеммы на «маячных» шпалах переворачиваются усами вверх и закрепляются, а при скреплениях W-30 и Pandrol-350 клеммы устанавливаются в монтажное положение.

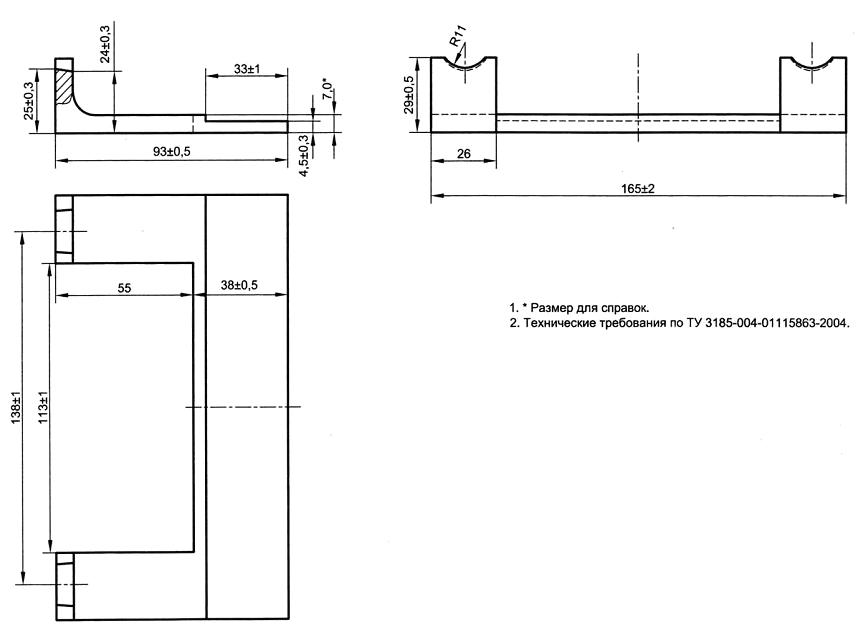

Рисунок 3.35 Подклеммник АРС-4 маячный (мм)

Независимо от конструкции скреплений резиновые или резинокордовые подрельсовые прокладки на «маячных» шпалах заменяются полиэтиленовыми или другими с низким коэффициентом трения.

Контроль за продольными перемещениями плети относительно «маячных» шпал на путях 1, 2 классов линий специализации «В», «С», «О» и «Т» выполняется ежемесячно, на путях 3-4 классов специализации «П» и «Г» - ежеквартально, а на путях 5 класса специализации «М» - один раз в год при весенних осмотрах пути и должен быть дополнен контролем по поперечным створам, закрепленным постоянными реперами, в качестве которых могут быть использованы опоры контактной сети, искусственные сооружения, специально установленные столбики и другие неподвижные сооружения около пути. Створ образуется леской, натягиваемой между двумя расположенными друг против друга реперами (на одной оси, перпендикулярной продольной оси пути). Начальное положение плети относительно лески фиксируется риской по краске, нанесенной на нерабочей верхней части головки рельса, предварительно очищенной от грязи. Положение лески на реперах фиксируется риской, наносимой по несмываемой краске, которой должна быть окрашена площадка на репере, к которой прикладывается леска диаметром 0,2÷0,5 мм. Расстояние между леской и головкой рельса не должно превышать 3 см. При расстояниях между леской и рельсовой плетью более 3÷5 см целесообразно использовать в процессе промеров металлические или деревянные уголки. Для каждой плети створы должны иметь нумерацию, которая наносится по ходу километров, номер створа указывается на шейке рельса с наружной стороны. Створы оборудуются в местах близких к «маячным» шпалам (±10 м).

Короткие плети (800 м и менее) оборудуются тремя створами, в том числе на концах (не ближе 60 м от концов) и в средней части плети. Длинные плети оборудуются створами на их концевых участках и далее через каждые 400 м. На спусках и подъемах с уклонами более 10‰, перед кривыми и в кривых радиусами 650 м и менее, на участках рекуперативного торможения, проверки тормозной системы поезда, створы устанавливаются через 200 м. Контроль за продольным перемещением плети относительно поперечных створов производится начальником участка или дорожным мастером при весенних генеральных осмотрах пути и при выполнении путевых работ с применением путевых машин.

3.10.8. Контроль за продольными перемещениями плети относительно «маячных» шпал должен быть дополнен контролем по поперечным створам, закрепленным постоянными реперами, в качестве которых могут быть использованы опоры контактной сети, искусственные сооружения, специально врытые в грунт столбики, отрезки рельсов и др. неподвижные сооружения около пути. Створ образуется леской, натягиваемой между двумя расположенными друг против друга реперами (на одной оси, перпендикулярной продольной оси пути). Начальное положение плети относительно лески фиксируется риской по краске, нанесенной на нерабочей верхней части головки рельса, предварительно очищенной от грязи. Положение лески на реперах фиксируется риской, наносимой по несмываемой краске, которой должна быть окрашена площадка на репере, к которой прикладывается леска диаметром 0,2÷0,5 мм. Расстояние между леской и головкой рельса не должно превышать 3 см. Створы оборудуются в местах близких к «маячным» шпалам (±10 м).

Короткие плети (800 м и менее) оборудуются тремя створами, в том числе на концах плети и в средней части плети. На длинных плетях створы обустраиваются на их концевых участках в соответствии с вышеуказанным требованием, а далее через каждые 400÷500 м. На спусках и на затяжных подъемах с уклонами более 10‰, перед кривыми и в кривых радиусами 600 м и менее створы устанавливаются через 200 м.

3.10.9. Особой заботой руководителей дистанции пути, а также дорожного мастера и бригадира пути должно быть обеспечение достоверности контроля за подвижками плетей. Для этого, до производства работ, при которых может произойти смещение «маячной» шпалы, необходимо заменить полиэтиленовые прокладки на типовые и на участках со скреплениями: КБ-65 заменить укороченные клеммы на типовые, АРС-4 заменить подклеммники, ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ перевернуть клеммы, W-30 и Pandrol-350 клеммы перевести из монтажного в рабочее положение и зафиксировать положение рисок на рельсах относительно «маячных» шпал до и после работ.

3.10.10. При обнаружении смещений контрольных сечений относительно «маячных» шпал до 5 мм включительно необходимо проверить на участке состояние скреплений, заменить дефектные элементы, смазать резьбу болтовых скреплений, подтянуть гайки болтов, шурупы, а при скреплениях АРС-4 установить монорегулятор на четвертую позицию. В случаях, если смещения плетей наблюдаются на большей половине плети, подтягивание болтов, шурупов производится по всей ее длине.

При обнаружении смещений контрольных сечений более 5 мм контролер состояния железнодорожного пути (далее – ПК), бригадир или дорожный мастер незамедлительно информирует руководителя дистанции пути по должности не ниже заместителя начальника дистанции пути о месте выявленных смещений и их величине. После получения данных, техническим отделом дистанции пути незамедлительно рассчитывается изменение температуры на каждом 100-метровом участке плети в зависимости от размеров и направления смещений рисок на соседних «маячных» шпалах. Если после обнаружения укорочения плети на 10 мм и более, но не свыше 20 мм (смещение рисок «внутрь» контрольного участка) ожидается повышение температуры рельсов относительно температуры закрепления плетей более чем на 15°С, то на период действия указанных температур до выполнения регулировки напряжений скорость движения поездов ограничивается до 40 км/ч. При повышении температуры рельсовых плетей относительно их температуры закрепления менее чем на 15°С скорость движения поездов до выполнения регулировки напряжений ограничивается до 60 км/ч.

При выявлении, что длина плети между соседними «маячными» шпалами уменьшилась более чем на 10 мм, но не свыше 20 мм, необходимо:

по данным подвижек плетей определить изменение длины плети на рассматриваемом участке;

определить фактическую (с учетом изменения длины плети между «маячными» шпалами) температуру закрепления плети на рассматриваемом участке;

определить допускаемое по устойчивости пути повышение температуры рельсовых плетей относительно их температуры закрепления;

определить значение t_maxmax для рассматриваемом местности;

рассчитать расчетную минимальную температуру закрепления плети (min t_з) и сопоставить ее с полученной фактической температурой закрепления плети (t_з.ф).

Если t_з.ф ниже нижней границы (min t_з) расчетного интервала, то плети закрепляются и в декадный срок производятся работы по вводу плетей в оптимальный интервал температуры закрепления (t_опт±5^оС). До ввода плетей в t_опт±5^оС плети закрепляются, а скорость движения поездов ограничивается до 40 км/ч.

Если выявленный участок с t_зф≤mint_з находится в пределах затяжного спуска или в ближайшие дни ожидается повышение температуры рельсов, в прямых и в кривых радиусами 800 м и более не менее чем на 30÷35⁰С, а в кривых радиусами менее 800 м на 20÷25⁰С, то движение поездов прекращается и сразу же выполняются работы по восстановлению температурного режима работы плетей.

В суточный срок температура закрепления рельсовой плети, рассчитанная по величине смещения рисок на «маячных» шпалах, вносится в Журнал учета службы и температурного режима рельсовых плетей (оба экземпляра), а также в выписки из журнала бесстыкового пути у ПДБ, ПД, ПЧУ. Температура закрепления плети, рассчитанная по величине смещения рисок на «маячных» шпалах, может быть изменена в Журналах учета службы и температурного режима рельсовых плетей и выписках, а также зафиксирована на рельсах плети, только после выполнения работ по разрядке (регулировке) напряжений в плетях бесстыкового пути.

3.10.11. При планировании работ и принятии необходимых мер по обеспечению безопасности движения поездов в период действия экстремальных температур руководители дистанции пути и путевых машинных станций должны знать фактические температуры закрепления плетей на участке производства работ, иметь суточные и длительные прогнозы температуры рельсов. Во время работ должен быть организован непрерывный контроль за температурой рельсовых плетей, осуществляемый с помощью переносных рельсовых термометров.

Постоянный контроль за температурой рельсов должен вестись также на специальных температурных стендах дистанций пути в местах, определяемых геофизической станцией дороги, а также на стендах дорожных или территориальных метеостанций.

Перед выполнением путевых работ с применением машин и механизмов должна быть установлена фактическая температура закрепления плетей. При соответствии ее оптимальной температуре ±5⁰С должно быть зафиксировано положение плетей относительно «маячных» шпал и створов и, при необходимости, выполнена затяжка болтов, шурупов до нормируемой величины. Если фактическая температура закрепления ниже оптимальной более чем на 5⁰С, то перед проведением работ плети должны быть перезакреплены и введены в оптимальную температуру закрепления.

3.10.12. Летом при наступлении температуры рельсовых плетей, превышающей их температуру закрепления на 15⁰С и более, а зимой при понижении температуры на 60⁰С и более относительно их температуры закрепления или при температуре воздуха -30⁰С и ниже на весь период действия таких температур надзор за бесстыковым путем должен быть усилен. Порядок и сроки дополнительных осмотров и проверок бесстыкового пути устанавливает начальник дистанции пути.

В жаркие летние дни требуется особенно тщательно следить за положением пути в плане, состоянием балластной призмы, подвижками плетей. Заметные отклонения пути в плане на длине 8÷15 м, выявленные в период действия высоких температур, превышающих температуру закрепления плети на 15⁰С и более, могут служить признаком начала его выброса. При обнаружении в период действия высоких температур резких углов, коротких неровностей пути в плане следует срочно оградить место неисправности сигналами остановки и немедленно приступить к устранению неисправности установленным порядком.

3.10.13. С наступлением положительных температур рельсов необходимо обеспечить постоянный анализ состояния бесстыкового пути по изменению отступлений пути в плане по данным графических диаграмм путеизмерительных вагонов. При этом в период действия положительных температур рельсов (май-сентябрь) проверка пути путеизмерительными вагонами должна назначаться преимущественно в дневное время суток. В случаях выявления в период между двумя проходами путеизмерительного вагона увеличенной разности стрел неровностей в плане на 10 мм и более, необходимо принять меры по снятию продольных сил в рельсовых плетях и определить фактическую температуру их закрепления на участках, где наблюдается интенсивный рост величины отступлений пути в плане.

3.10.14. При обнаружении в рельсовой плети опасного дефекта должны быть приняты меры по его устранению и восстановлению рельсовой плети для безопасного пропуска поездов.

На бесстыковом пути при краткосрочном восстановлении минимальное расстояние от стыка до места излома (трещины), должно быть не менее 6 м.

Восстановление плетей производится в два или три этапа, включающих: краткосрочное, временное и окончательное.

3.10.15. При внутренней поперечной трещине в головке (дефект 21.2, 22.2), если границы трещины по дефекту выходят за середину головки рельса (за вертикальную ось симметрии рельса), или указанные дефекты вышли на поверхность рельса, а также при сквозном поперечном изломе рельса по этим же дефектам и образовавшемся зазоре до 40 мм, для пропуска нескольких поездов может проводиться краткосрочное восстановление плети. Для этого в месте повреждения устанавливают шестидырные накладки, сжатые струбцинами типа ПСС-36, рисунок 3.36 или конструкции ПТКБ ЦП, рисунок 3.38а), по схемам, показанным на рисунке 3.37 и 3.38б, в).

Струбцины ПСС-36 стягиваются высокопрочными болтами с затяжкой гаек болтов крутящим моментом не менее 900 Н^.м. При затяжке болтов должно производиться обязательное обстукивание накладок молотками. По завершению затяжки гайки болтов струбцин должны быть зафиксированы стопорными скобами. Скорость движения по участку, где произведено краткосрочное восстановление плети с использованием струбцин ПСС-36, при зазоре в месте излома 25 мм и менее, не должна превышать 50 км/ч, а при зазоре от 25 до 40 мм – 25 км/ч.

На линиях «В» и «С» для поездов типа «Сапсан», «Дезиро», «Аллегро» и др. с осевой нагрузкой не более 18 т/ось при зазоре в месте излома до 25 мм скорость их движения по участку, где произведено краткосрочное восстановление плети с использованием струбцины ПСС-36, не должна превышать 70 км/ч.

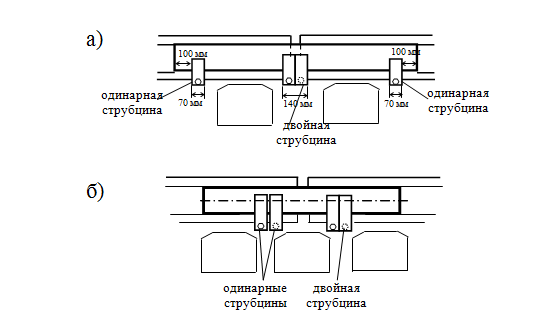

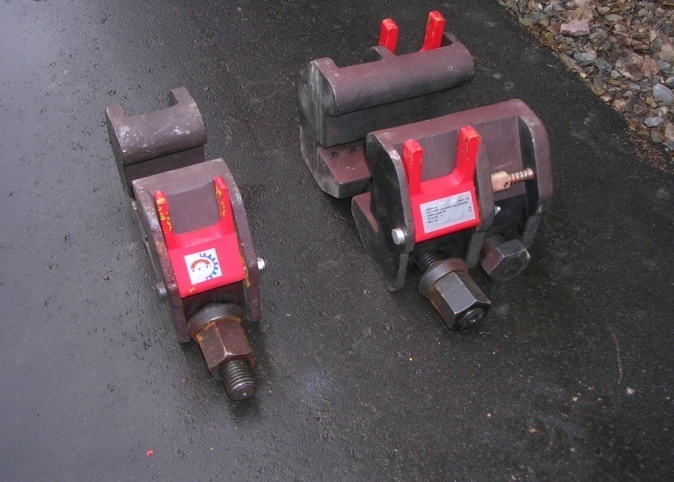

Рисунок 3.36. Одинарная (шириной 70 мм) и двойная (шириной 140 мм) струбцины ПСС-36

Рисунок 3.37 Схемы установки струбцин ПСС-36: а) при дефекте или изломе плети в середине шпального ящика; б) при дефекте или изломе плети над шпалой

1 – струбцина; 2 – гайка М27; 3 – болт М27

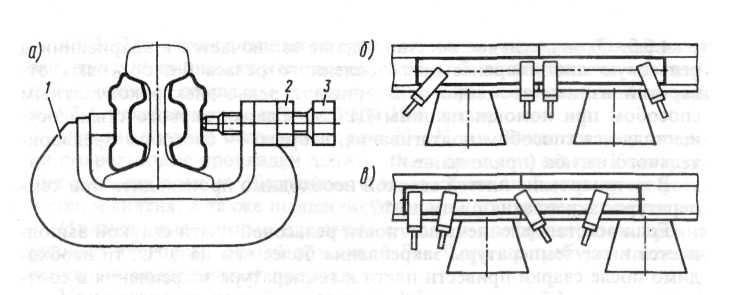

Рисунок 3.38 Струбцина для стягивания накладок при изломе плети по проекту ПТКБ ЦП (а) и схемы установки струбцин между шпалами (б) и на шпале (в)

На путях 1 и 2 классов линий «О» и «Т» струбцины ПСС-36 при краткосрочном восстановлении плетей могут находиться в пути не более 3-х часов, а на путях 3÷5 классов линий «П», «Г» и «М» не более 6 часов, в течение которых должно быть организовано временное или окончательное восстановление плети.

При применении струбцин ПТКБ ЦП (рисунок 4.9) болты затягиваются с крутящим моментом 600 Н^.м. Струбцины ПТКБ ЦП рекомендуется применять на путях 3-5 классов линий «П», «Г» и «М».

При применении струбцин ПТКБ ЦП (рисунок 3.38) болты затягиваются крутящим моментом 600 Н^.м.

Скорость движения поездов по участку, где краткосрочное восстановление производилось с использованием струбцин ПТКБ ЦП, не должна превышать 25 км/ч, а время нахождения их в пути - не более 3-х часов, в течение которых должно быть организовано временное или окончательное восстановление плети. При этом стык должен находиться под непрерывным наблюдением специально выделенного работника, по должности не ниже бригадира пути, который, как и при струбцинах ПСС-36, должен следить за раскрытием зазора в стыке и в случае превышения им 40 мм или дальнейшего разрушения рельс в месте излома остановить движение поездов.

Если трещина или излом произошли по дефектам 24.2, 25.2, 26.3, 26.4, 27.3, 27.4, 30.2, 31.2, 50.2, 55.2, 56.3, 56.4, 57.3, 57.4, 60.2, 65.2, 66.3, 66.4, 67.3, 67.4, 69.2, 70.2, 71.2, 72.2, 74.2, 75.2, 76.3, 76.4, 77.3, 77.4, 79.2, 99.2 или были обнаружены два и более дефекта 21.2, 22.2 между двумя сварными стыками, т.е. на одном рельсе, или при их сквозном изломе образовался зазор более 40 мм, ставить на дефектное место накладки, сжатые струбцинами, запрещается. В этих случаях должно сразу же производиться временное или окончательное восстановление целостности рельсовой плети.

3.10.16. Если внутренняя трещина по дефектам 21,2, 22.2 не выходит на поверхность, а границы ее за середину головки рельса, допускается устанавливать на поврежденное место шестидырные накладки с четырьмя болтами так, чтобы середина накладки совмещалась с дефектом. При этом отверстия под два средних болта не сверлятся во избежание развития дефекта в их сторону. После постановки накладок поезда пропускаются с установленной скоростью. Для повышения крутящего момента затяжки стыковых болтов и снижения интенсивности развития дефекта рекомендуется использовать высокопрочные болты.

Для предотвращения растяжения зазора и среза болтов в случае сквозного излома рельса под накладками на протяжении 50 м в каждую сторону от дефектного места закрепление промежуточных рельсовых скреплений должно соответствовать нормативному значению. Место с дефектом, взятым в накладки, необходимо осматривать при всех проверках пути, стыковые болты, клеммы промежуточных рельсовых скреплений простукивать молоточком, а их болты и шурупы подтягивать до нормативных значений. Рельсы в месте дефекта и на подходах к нему должны тщательно проверяться средствами дефектоскопии.

При выходе трещины по рисунку 21.2, 22.2, обнаруженной визуальным осмотром, на поверхность рельса, или распространении ее за середину головки, выявленном дефектоскопированием, а также при сквозном изломе плети, должно быть выполнено временное или окончательное восстановление плети.

3.10.17. При временном восстановлении из рельсовой плети должна быть вырезана часть рельса с дефектом и вместо нее уложен рельс длиной 8-11 м. Расстояние от края дефекта или от конца трещины до ближайшего пропила и от пропила до ближайшего сварного стыка должно быть не менее 3 м. Концы вставляемого рельса соединяют с образовавшимися концами рельсовой плети шестидырными накладками, стягиваемыми полным комплектом болтов. В регионах Сибири и Дальнего Востока при этом следует использовать высокопрочные болты, затягиваемые крутящим моментом 1100 Н^.м. Сведения о местах временного восстановления короткой плети с указанием ее температуры и длины временного рельса заносятся в Журнал учета службы и температурного режима рельсовых плетей, а длинных плетей – в соответствующие Журналы коротких плетей, прикладываемые к Паспорту-карте.

3.10.18. Окончательное восстановление заключается в вваривании электроконтактным способом в рельсовую плеть заранее подготовленного рельса без болтовых отверстий взамен временного или сваривании алюминотермитной сваркой временно уложенного рельса длиной 8-11 м с болтовыми отверстиями с образовавшимися концами рельсовой плети. Наработка ввариваемого рельса не должна отличаться от наработки плети более чем на 100 млн. т брутто груза, и в годах производства не должна быть старше 20 лет.

Работы по восстановлению плетей сваркой производятся по утвержденным технологическим процессам.

Восстановление плетей сваркой должно производиться при температуре закрепления плети ±5⁰С.

Если восстановление плети сваркой выполняется при температуре ниже температуры закрепления, то необходимо в процессе сварки плети восстановить ее температуру закрепления на участке производства работ в соответствии с требованиями приложения 4 Инструкции [8].

3.10.19. Короткие плети или участки длинных плетей, имеющие на протяжении 800 м три и более, а на протяжении 400 м два и более мест временного восстановления, после восстановления сваркой ПРСМ или АЛТС должны быть перезакреплены с восстановлением оптимальной температуры закрепления. При меньшем количестве мест окончательного восстановления плетей сваркой, восстановление оптимальной температуры закрепления плетей на участке производства работ должно выполняться в соответствии с требованиями Приложения 4 Инструкции [8].

3.10.20. При восстановлении пути после выброса или сдвига, участки рельсовых плетей в месте наибольшего остаточного искривления должны быть вырезаны и заменены рельсами с соответствующим износом и пропущенным тоннажом, соединенными с плетями накладками или сваренными с ними.

3.10.21. В процессе эксплуатации на бесстыковые плети необходимо вести соответствующую техническую документацию. Перечень документов и их формы указаны в Инструкции [8].

3.10.22. При эксплуатации бесстыкового пути должно быть обеспечено безусловное выполнение всех требований, связанных с его особенностями содержания. Работы, связанные с восстановлением целостности плетей, восстановлением температурного режима плетей, разрядкой температурных напряжений, сваркой плетей до длины блок-участка, перегона и иные работы по ремонту и текущему содержанию бесстыкового пути необходимо выполнять в полном соответствии с Инструкцией [8].

3.11. Требования к устройству и содержанию пути

и стрелочных переводов на участках с электрическими рельсовыми цепями, электрической централизацией стрелок, электрической тягой

3.11.1. Рельсовые цепи являются основным элементом устройств автоблокировки, электрической централизации, автоматической локомотивной сигнализации, диспетчерского контроля за движением поездов и автоматической переездной сигнализации. Различают три режима работы рельсовых цепей: нормальный, шунтовой и контрольный (целостности рельсовых нитей участков пути). С помощью рельсовых цепей кодовые сигналы автоматической локомотивной сигнализации (АЛС) передаются на локомотив, а также контролируется приближение и проследование поездами железнодорожных переездов.

Важнейшими элементами рельсовой цепи являются рельсовые линии, состоящие из рельсовых нитей, токопроводящих стыков, стыковых рельсовых соединителей и изолирующих стыков.

Основным элементом рельсовой цепи для пропуска тягового тока через стык является соединение рельс-накладка. При нормальном состоянии стыка его проводимость обеспечивается в основном через накладки. Роль приварного соединителя состоит в исключении импульсных помех тягового тока, возникающих при колебаниях рельсового пути (и, как следствие, кратковременных потерь электрического контакта между накладкой и рельсом), приводящих к нарушению нормальной работы электрических рельсовых цепей. Сохранение на должном уровне натяжения стыковых болтов, обеспечивающее требуемое (не более 200 мкОм) сопротивление рельсового стыка (без стыкового соединителя) позволяет исключать случаи перегорания приварных соединителей при длительном (более 3 мин) протекании через них тягового тока более 1500 А.

Основными электрическими параметрами является удельное сопротивление рельсовой линии и удельное сопротивление изоляции между рельсовыми нитями (удельное сопротивление балласта).

Удельное сопротивление рельсовой линии – это сопротивление обеих рельсовых нитей с учетом сопротивления стыков и стыковых соединителей, отнесенное к 1 км рельсовой линии. Сопротивление рельсовых нитей зависит от типа рельсов и стыковых соединителей, состояния накладок. Удельное сопротивление рельсовой линии постоянному току составляет 0,3–0,6 Ом·км при штепсельных и 0,1–0,2 Ом·км при приварных соединителях и пружинных соединителях типа СРСП.

Удельное сопротивление балласта – это сопротивление, оказываемое току утечки из одной рельсовой нити в другую через балласт и шпалы, отнесенное к 1 км рельсовой линии. Это сопротивление зависит от качества и состояния балласта и шпал и их изоляция от рельсовой линии, а также от температуры и влажности воздуха и изменяется от 1 Ом·км (летом после дождя) до 100–150 Ом·км (зимой в сильный мороз). Нормативная величина удельного сопротивления изоляции балласта: для двухниточный рельсовых цепей – не менее 1 Ом·км, для однониточной и разветвленной рельсовой цепи – не менее 0,5 Ом·км, в тональных рельсовых цепях согласно нормам, указанных в регулировочных таблицах, но не менее 0,1 Ом·км. Основным требованием по нормативному содержанию удельного сопротивления является соблюдение нормированного зазора между подошвой рельса и балласта – не менее 3 см. Нарушение нормативной величины удельного сопротивления изоляции балласта устраняется в плановом порядке в течение 1месяца (за исключением зимнего периода).

3.11.2. На участках, оборудованных рельсовыми цепями, для обеспечения прохождения сигнальных токов, а также на электрифицированных участках для пропуска обратного тягового тока устанавливают стыковые рельсовые соединители.

В пределах одной рельсовой цепи не допускается применение разнотипных стыковых соединителей. Необходимо устанавливать либо пружинные соединители, либо приварные с дублированием стрелочными или электротяговыми соединителями (в зависимости от вида тяги).

Стыковые рельсовые соединители применяют следующих видов: приварные (рисунки 3.38), стрелочные (с диаметром троса 8,4 мм и 6,2 мм с резьбовым соединением и без) (рисунок 3.39), пружинные (рисунки 3.40, 3.41) и электротяговые. Электротяговые и пружинные соединители могут быть другой (отличающейся от изображенных на рисунках) утвержденной ОАО «РЖД» конструкции.

3.11.3. На электрифицированных участках постоянного тока применяют медные и биметаллические приварные соединители сечением не менее 70 мм², на участках переменного тока – сечением не менее 50 мм².

На участках с автономной тягой устанавливают стальные (приварные или стрелочные), а также пружинные соединители.

Приварка соединителей осуществляется согласно техническим указаниям на электродуговую приварку рельсовых стыковых соединителей. Приварной соединитель считается неисправным и подлежит замене при: разрушении сварного шва, наличии следов прожога нитей, обрыве троса более 30% площади сечения, неполном обжатии троса в манжете (при наличии люфта или отдельных выдернутых из манжеты прядей) или когда возможен его обрыв с появлением максимально допустимого зазора в стыке, расположении сварного шва менее 15 мм от поверхности катания при новых рельсах (10 мм при рельсах, имеющих износ), если переходное сопротивление соединителя более 300 мк Ом.

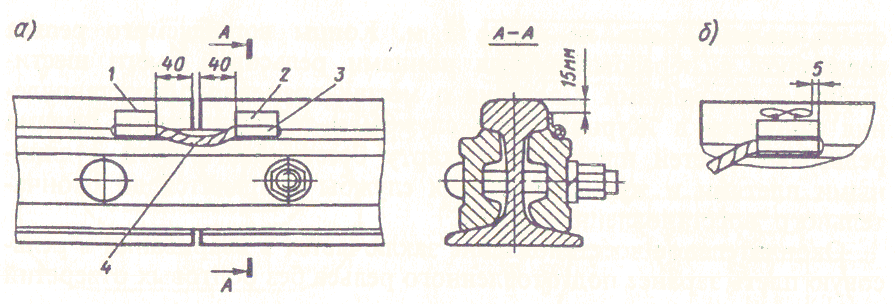

Рисунок 3.38. Схема установки (а) и приварки (б) медного соединителя фартучного типа к головке рельса (мм): 1 – шов, выполняемый ручной электродуговой сваркой; 2 – фартук; 3 – наконечник (манжета); 4 – гибкий трос МГГ-70

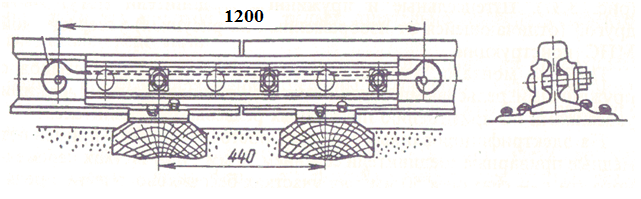

Рисунок 3.39. Рельсовый стык со штепсельным соединителем (мм)

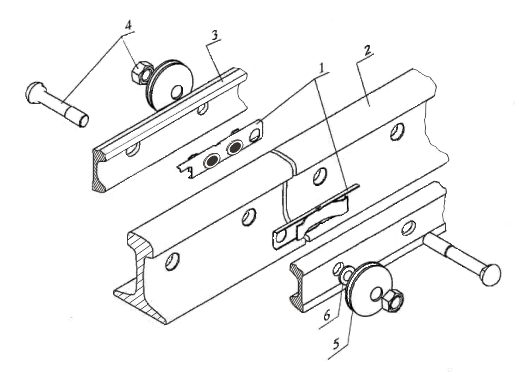

Рисунок 3.40.Схема монтажа рельсового стыкового пружинного соединителя.

1 – СРСП, 2 – рельс (показан вырез), 3 – рельсовая накладка (показан вырез), 4 – крепежные элементы (болт и гайка), 5 – тарельчатые пружины,

6 – шайба

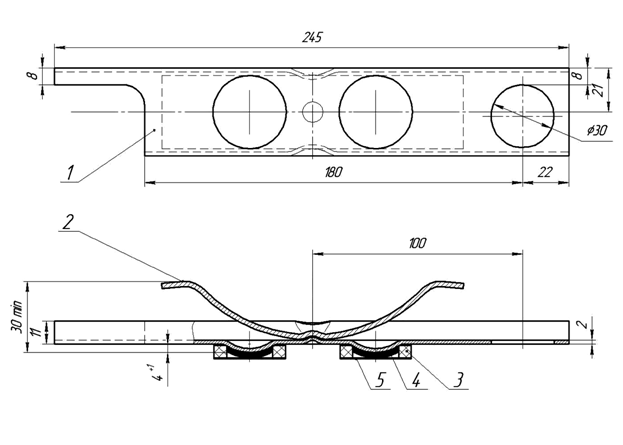

Рисунок 3.41. Соединитель рельсовый стыковой пружинный (мм).

1 – корпус, 2 – пружина, 3 – кольцо защитное, 4 – смазка защитная электропроводящая, 5 – лента полипропиленовая

3.11.4. Пружинные рельсовые соединители используются в типовой конструкции сборного токопроводящего стыка и предназначены для установки в рельсовых стыках с двухголовыми накладками с рельсами Р65 и Р75 (один соединитель под каждой накладкой сборного стыка).

Пружинные стыковые соединители типа СРСП применяются в качестве основного и дублирующего соединителей, исключая при этом применение приварных и электротяговых рельсовых стыковых соединителей.

Пружинные рельсовые соединители применяют при автономной тяге, электротяге на переменном и постоянном токе на участках звеньевого и бесстыкового пути со сварными рельсовыми плетями, на станционных путях и бесстрелочных участках.

Пружинные рельсовые соединители запрещается применять:

- на стрелочных изолированных участках;

- при однониточных рельсовых цепях;

- на участках пути с подъемами более 6^о (60^о/_оо), на указанных участках следует устанавливать стыковые соединители с более высокой проводимостью – штепсельные приварные.

Маркировка токопроводящих стыков, оборудованных пружинными стыковыми соединителями, осуществляется путем нанесения краски светлых тонов буквой «П» между центральными болтовыми отверстиями каждой накладки.

Не допускается применение приварных соединителей и электротяговых соединителей на рельсовых стыках, оборудованных пружинными рельсовыми соединителями (пружинные соединители ставятся под каждую накладку и не нуждаются в дублировании).

Усилие затяжки стыковых болтов при монтаже пружинных рельсовых соединителей должно быть не менее 5,0 тс (крутящий момент на гайке – 35 кГм). Ослабление затяжки болтов ниже 3,0 тс не допускается.

Запрещается приварка рельсовых соединителей в местах временного восстановления и уравнительных пролётах, уравнительных приборов, уравнительных стыков.

3.11.5. Рельсовые цепи оборудуются дублирующими соединителями: на перегонах – на участках приближения к переездам и станциям, удаления от станций и переездов, на главных путях станций, а также по маршрутам безостановочного пропуска и приема (отправления) пассажирских поездов.

Обязательна установка основных и дублирующих стыковых соединителей (приварных или штепсельных) на ответвлениях, которые не обтекаются током рельсовых цепей, а также в стыках тяговой нити однониточных рельсовых цепей.

На электрифицированных участках постоянного тока в качестве дублирующих применяют электротяговые соединители длиной 1500 (1200) мм равноценные по электрическому сопротивлению медным, сечением 70 мм², на участках переменного тока – медным, сечением 50 мм².

На участках с автономной тягой в качестве дублирующих применяются стальные стрелочные соединители длиной 1200 мм с диаметром троса 6,2 мм.

3.11.6. При производстве работ по приварке соединителей, сварке и наплавке рельсов или крестовин электродуговым методом должны выполняться требования Инструкции о порядке выполнения электросварочных работ в зоне влияния на устройства сигнализации, централизации и блокировки ИСР-000.00.00 [27].

3.11.7. Пути отстоя вагонов с электроотоплением и другим электрооборудованием, подключаемым к внешнему источнику электроснабжения, участки пути и все рельсовые цепи путей отстоя, по которым проходит ток электроотопления, должны иметь стыковые (основные и дублирующие) соединители и не менее двух выходов обратного тока в соответствии с нормами, утвержденными ОАО «РЖД».

3.11.8. Для разделения рельсовых цепей на электрически изолированные друг от друга участки применяются изолирующие стыки следующих конструкций:

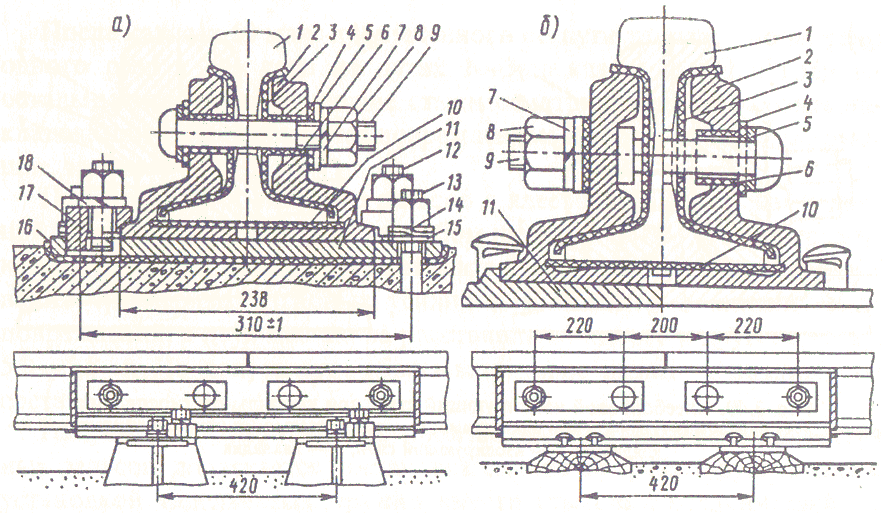

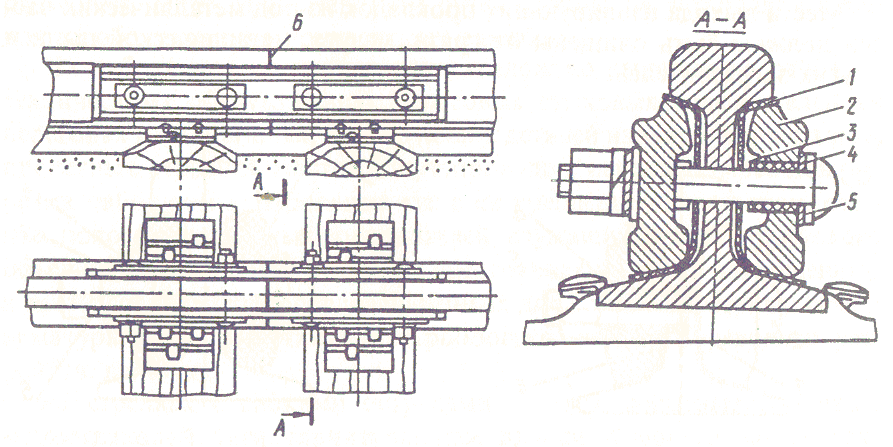

сборные с объемлющими металлическими накладками (рисунок 3.42);

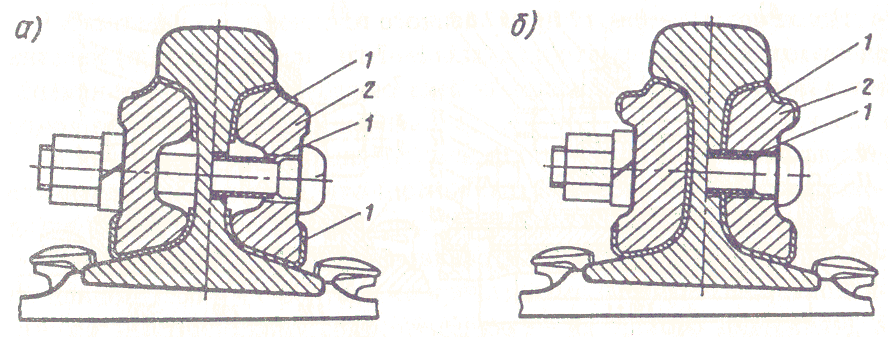

сборные с двухголовыми металлическими накладками (рисунок 3.43);

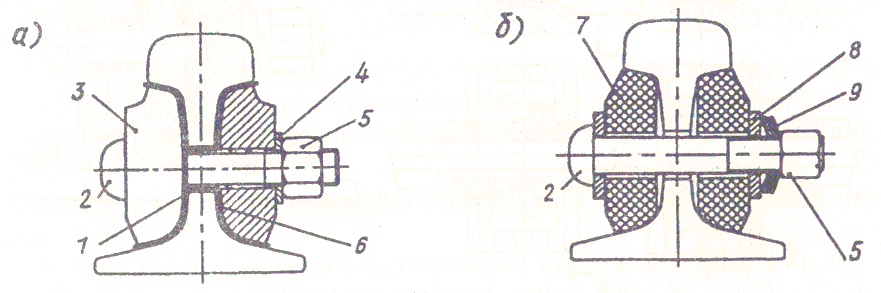

клееболтовые с двухголовыми металлическими накладками
(рисунок 3.44, а);

клееболтовые с полнопрофильными металлическими накладками
(рисунок 3.44, б);

клееболтовые с металлокомпозитными накладками (рисунок 3.45, а);

сборные с композитными или металлополимерными накладками (рисунок 3.45, б);

изолирующий стык с дроссельными перемычками диаметром 22 мм.

3.11.9. Клееболтовые изолирующие стыки маркируют следующим образом: на расстоянии 0,5 м от торца накладки на шейке рельса с каждой стороны несмываемой белой краской указывается дата склеивания и условное обозначение предприятия-изготовителя.

Рисунок 3.42. Изолирующий стык с объемлющими металлическими накладками (мм): а – при железобетонных шпалах и скреплении КБ; б – при деревянных шпалах с костыльным скреплением; 1 – рельс; 2 – накладка; 3 – прокладка боковая; 4 – полиэтиленовая планка под болты; 5 – металлическая стопорная планка; 6 – втулка; 7 – пружинная шайба; 8 – гайка; 9 – стыковой болт; 10 – изолирующая прокладка под рельс; 11 – подкладка; 12 – клеммный болт; 13 – закладной болт; 14 – пружинная шайба; 15 – плоская шайба; 16 – прокладка под подкладку; 17 –клемма; 18 - шайба

Рисунок 3.43. Изолирующий стык с двухголовыми металлическими накладками для пути с деревянными шпалами: 1 – боковая прокладка; 2 – накладка; 3 – втулка; 4 – изолирующая планка под болт; 5 – стопорная планка; 6 – торцовая прокладка

Рисунок 3.44. Клееболтовой изолирующий стык при костыльном скреплении: а – с двухголовыми металлическими накладками; б – со специальными (полнопрофильными) накладками; 1 – изолирующий слой; 2 – накладка

Рисунок 3.45. Изолирующий стык: а – клееболтовой с металлокомпозитными накладками; б – сборный с композитными накладками из стеклопластика; 1 – изолирующий слой; 2 – стыковой болт; 3 – металлокомпозитная накладка; 4 – изолирующая втулка; 5 – гайка; 6 – боковая изоляция; 7 – композитная накладка из стеклопластика; 8 – стопорная планка; 9 – тарельчатая пружина (пружинная шайба)

При погрузке и выгрузке рельсов с клееболтовыми стыками длиной 25 м механизированным способом их захватывают (а при перевозке на роликовых тележках устраивают опоры), во избежание образования чрезмерных изгибных усилий в зоне стыка и механических повреждений, в двух местах: на расстоянии от одного и другого конца 5,0–5,5 м. Не допускается сбрасывать такие рельсы с подвижного состава.

3.11.10. Изолирующие стыки должны располагаться над серединой шпального ящика. При деревянных шпалах с костыльным скреплением рельсы, стыкующиеся в изолирующем стыке, закрепляются по каждой рельсовой нити противоугонами в «замок» на 13-ти шпалах с обеих сторон стыка, исключая установку противоугонов на шпалах, где в шпальных ящиках произведено крепление перемычек к путевым ящикам, кабельным стойкам, дроссель-трансформаторам и электротяговых соединителей обратной тяговой рельсовой сети.

3.11.11. Торцы рельсов в изолирующем стыке не должны иметь наката. Зазор в стыке по всей высоте рельса должен составлять 5–10 мм. Все изолирующие детали стыка должны быть типовых форм и размеров, соответствующих типу рельсов.

Места выхода изолирующих прокладок из-под металлических частей должны быть очищены от грязи, мазута, металлической пыли и других загрязнителей.

Не реже одного раза в два года на путях 1–3 класса, на путях 4-5 классов с периодичностью один раз в три года изолирующие стыки осматриваются со снятием накладок. При осмотре заменяются поврежденные и изношенные изолирующие детали, концы рельсов в районе изолированных стыков прокрашиваются масляной краской.

3.11.12. На участках ремонта пути, производимого с укладкой инвентарных рельсов, применяется соединитель рельсовый стыковой пружинный для инвентарных рельсов (СРСП-ИР), допускается постановка стыков на графитовую смазку с установкой тарельчатых пружин вместо стыковых соединителей, на срок не более 3-х месяцев. В случае эксплуатации инвентарных рельсов на станциях свыше указанных сроков требуется производить установку рельсовых соединителей основного и дублирующего.

3.11.13. При текущем содержании бесстыкового пути в зоне изолирующих стыков (по 50 м с обеих сторон) необходимо обеспечивать нормативные усилия прижатия рельсов к основанию, а в стыках – выправлять просадки и подбивать стыковые и предстыковые шпалы, в количестве 8 штук.

3.11.14. С целью обеспечения безотказной работы электрических рельсовых цепей ОАО «РЖД» установлен порядок их обслуживания причастными службами.

На работников дистанции пути возложено выполнение работ по:

– техническому обслуживанию, установке, замене и исправному содержанию изолирующих деталей в изолирующих стыках, сережках остряков, стяжных полосах и распорках стрелочных переводов, а также в арматуре сетей пневмоочистки и электрообогрева стрелок, пролетных строений мостов, настилов переездов и пешеходных переходов, железобетонных шпал и брусьев на станциях и перегонах;

– установке и содержанию всех типов основных и дублирующих рельсовых соединителей на перегонах, соединителей рельсовых стыковых пружинных (СРСП) на станциях, а также соединителей, предназначенных для обвязки по эпюре стрелочных крестовин, остряков стрелок, крестовин с НПК и глухих пересечений, и соединителей в уравнительных приборах (стыках);

– по сборке, укладке уравнительных стыков и приварке рельсовых элементов стыка к примыкающим участкам пути;

– установке и содержанию основных и дублирующих соединителей на участках пути общего пользования, не включенных в электрическую централизацию или не оборудованных рельсовыми цепями, в том числе на тракционных путях депо, электрифицированных тупиках отстоя, тупиках на тяговую подстанцию, где рельсовые соединители обеспечивают пропуск обратного тягового тока и тока электроотопления вагонов;

– установке всех типов соединителей, в том числе дублирующих, междупутных при замене рельсов или металлических частей стрелочных переводов при проведении всех видов ремонта пути и при повреждении их путевыми машинами и снегоуборочной техникой;

– содержанию балластного слоя в соответствии с нормами удельного электрического сопротивления балласта;

– обеспечению содержания в исправном состоянии изоляции нагревательных элементов ТЭН и подводящих проводов электрического обогрева стрелочных переводов;

– сверлению отверстий в рельсах на станциях и перегонах для установки рельсовых и междупутных соединителей, перемычек к путевым трансформаторным ящикам, дроссель-трансформаторам, кабельным стойкам и для перемычек, предназначенных для пропуска тягового тока;

– регламентным работам по измерению магнитных характеристик элементов верхнего строения пути в соответствии с «Инструкцией по определению мест со сверхнормативной намагниченностью рельсов в пути и на рельсосварочных предприятиях», утвержденной распоряжением ОАО «РЖД» от 9 января 2013 г. № 5р [28], при текущем содержании пути и при проведении ремонтных работ;

– размагничиванию элементов верхнего строения пути с использованием машины ВПО-3000 и электробалластеров, а также других разработанных и допущенных в установленном порядке к применению в
ОАО «РЖД» размагничивающих устройств, или замену элементов верхнего строения пути, в соответствии с Инструкцией [28]при превышении значений индукции магнитного поля нормативных значений, выявленных в процессе текущего содержания пути;

– исправному содержанию заземлений пешеходных мостов, путепроводов, эстакад и металлических заборов, на которых не закреплена контактная сеть, расположенных вдоль железнодорожных путей;

– проверке состояния устройства заземления металлической несущей конструкции контрольно-габаритных устройств (КГУ) на рельсовую линию;

– своевременному выполнению мер по исключению возможности перекрытия металлическими образованиями изолирующего пространства в элементах рельсовой линии;

– своевременной очистке головок рельсов от ржавчины, снежных образований, песка, шлака, растительных остатков, нефтяных продуктов, других образований, создающих диэлектрический слой на поверхности катания, способный привести к нарушению шунтового режима работы рельсовых цепей;

– исправному содержанию токопроводящих и изолирующих рельсовых стыков, периодическую проверку электрического сопротивления стыков и своевременному устранению сверхнормативного (более 200 мкОм) сопротивления в соединительных стыках на станциях и перегонах для обеспечения пропуска сигнального и обратного тягового тока, исключения асимметрии тягового тока;

– исправному содержанию сети и арматуры пневмоочистки и электрообогрева стрелок;

– техническому обслуживанию, установке, замене и исправному содержанию переводных устройств, включая:

– на стрелках с гибкими остряками – тягу, соединяющую ушко межостряковой тяги гарнитуры или планки внешнего замыкателя с рычагом первой станины, продольную тягу, тягу, соединяющую рычаг второй станины со второй межостряковой тягой, вторую межостряковую тягу с узлами их крепления, первую и вторую станины с рычагами;

– на крестовинах с непрерывной поверхностью катания – продольную тягу, соединяющую рычаги первой и второй станин, тягу, соединяющую рычаг второй станины с сережкой сердечника, и узлы их крепления; вторую станину крестовины;

– на стрелках с внешними замыкателями в сечениях y острия и в конце строжки остряков – крепление удлиненных и связных полос к переводным брусьям, межостряковых тяг с узлом регулировки их длины, включая элементы изоляции, рабочих и контрольных серег с элементами изоляции и болтами крепления, стяжных полос рамных рельсов с элементами изоляции, мостика с элементами крепления его к полому металлическому брусу, полого металлического бруса с элементами изоляции от подошвы рамных рельсов;

– на крестовинах с внешними замыкателями в сечении у острия подвижного сердечника – крепление удлиненных полос и связной полосы к переводным брусьям, захвата, напрессованного на острие подвижного сердечника, лафета для установки внешнего замыкателя с элементами крепления к брусьям, в сечении по оси установки кляммерного узла фиксатора подвижного сердечника дополнительно – серег для крепления кляммеров фиксатора и третьей тяги к сердечнику крестовины, станин с двуплечими рычагами, продольной тяги, соединяющей двуплечие рычаги с устройством регулировки ее длины, закладных элементов в двуплечих рычагах и узлах шарнирных соединений с продольной и третьей поперечной тягой, третья поперечная тяга;

– устройств обогрева стрелочного перевода и кляммерных узлов внешних замыкателей и фиксатора подвижного сердечника.

Проверку плотности прилегания остряков к рамным рельсам и сердечников к усовикам работники дистанции пути выполняют совместно с работниками дистанции сигнализации, централизации и блокировки.

Работники дистанции сигнализации, централизации и блокировки выполняют работы по монтажу и техническому обслуживанию гарнитур электропривода, включая:

– на стрелке – межостряковой тяги с креплением к сережкам; рабочей тяги с креплением к межостряковой тяге и шарниру шибера; контрольных тяг с креплением к сережкам остряков и контрольным линейкам электропривода, фундаментных угольников с их креплением к связной полосе гарнитуры, рамным рельсам и изоляцией; связной полосы гарнитуры;

– на крестовине с непрерывной поверхностью катания – рабочих тяг, соединяющих шарнир шибера с двуплечим рычагом и двуплечего рычага с сердечником крестовины с узлами их крепления (при напрессованном на сердечник захвате со шкворнем он входит в состав крестовины и его техническое обслуживание выполняется работниками дистанции пути); контрольной тяги с узлами крепления к сердечнику и контрольным линейкам, фундаментных угольников с узлами их крепления к связным полосам, лафету крестовины и изоляцией; первую станину с рычагом.

Кроме того, работники дистанции сигнализации, централизации и блокировки отвечают за:

– внешние замыкатели стрелок и крестовин, включая узлы крепления кляммер на рабочих сережках стрелок и первую станину с рычагом крестовины с непрерывной поверхностью катания;

– замену и исправное содержание на станции междурельсовых и междупутных перемычек, стыковых рельсовых соединителей: основных и дублирующих (приварных, стрелочных и электротяговых) за исключением соединителей и перемычек на участках пути, не оборудованных рельсовыми цепями и соединителей, предназначенных для обвязки по эпюре стрелочных крестовин, остряков стрелок и глухих пересечений;

– содержание перемычек к дроссель-трансформаторам, путевым ящикам и кабельным стойкам на станциях и перегонах за исключением перемычек и дроссель-трансформаторов, установленных только для подключения отсоса тяговых подстанций, заземления элементов контактной сети и искусственных сооружений;

– содержание в исправном состоянии путевых ящиков, кабельных стоек, а также заземлителей напольных устройств СЦБ;

– периодическую проверку шунтовой чувствительности рельсовых цепей;

– проведение измерений удельного сопротивления балласта в рельсовых цепях длиной более 300 м.

На дистанции электроснабжения дирекций инфраструктуры возлагается:

– содержание в исправном техническом состоянии элементов заземлений устройств энергоснабжения, как на перегонах, так и на раздельных пунктах, в том числе дроссель трансформаторов для подключения заземлений, установленных отдельно на перегонах и станциях, элементов заземлений опор контактной сети, пешеходных мостов, путепроводов, эстакад и других сооружений на которых закреплена контактная сеть;

– содержание в исправном состоянии отсасывающих фидерных линий тяговых подстанций, в том числе дроссель-трансформаторов с перемычками, установленными специально для подключения отсасывающих фидеров, а также дроссельных перемычек или рельсов тупиков тяговых подстанций;

– содержание в исправном состоянии дроссель-трансформаторов и дроссельных перемычек, подключенных в качестве защиты от блуждающих токов;

– обеспечение изоляции заземлений устройств энергоснабжения от токопроводящих конструкций, в том числе от воздухопроводной сети обдувки стрелок, рельсов, заборов, устройств зарядки и опробования тормозов УЗОТ, всех видов перемычек и соединителей рельсовых цепей;

– обеспечение правильности подключения устройств заземления опор контактной сети, питающих трансформаторов, постов секционирования, мостов и других обустройств хозяйства энергоснабжения;

– обеспечение правильности присоединений отсасывающих линий к электрическим рельсовым цепям.

На работников Центральной дирекции по ремонту пути возлагается:

– обеспечение нормативного значения индукции магнитного поля при укладке сварных рельсовых плетей или одиночных рельсов в путь, укладке стрелочных переводов, монтажа изолирующих стыков в соответствии с «Технологией обеспечения нормативного значения намагниченности рельсов, изолирующих стыков и рельсовых элементов стрелочных переводов», утвержденной распоряжением ОАО «РЖД» от 9 января 2013 г. № 5р [29], при ремонте пути;

– обеспечение размагничивания элементов верхних строений пути с использованием машины ВПО-3000 и электробалластеров, а также других разработанных и допущенных в установленном порядке к применению в ОАО «РЖД» размагничивающих устройств, в соответствии с Технологией [29]при превышении значений индукции магнитного поля нормативных значений, возникших при производстве ремонта пути;

– снятие и установку соединителей СРСП, электротяговых соединителей 1500 (1200) мм, 600 мм, установку пружинных соединителей, приварку рельсовых соединителей при ремонте пути на станциях и перегонах;

– сверловку отверстий в рельсах для установки соединителей, дроссельных, путевых и электротяговых перемычек, сверловку отверстий в рельсах под установку стрелочной гарнитуры, установку и приварку электротяговых соединителей, установку дублирующих соединителей на участках ремонта пути;

– установку СРСП-ИР на шестидырных накладках с тарельчатыми шайбами на участках применения инвентарных рельсов;

– установку дополнительно к основным дублирующих штепсельных соединителей в случае использования инвентарных рельсов свыше одного месяца;

– подключение и отключение заземляющих спусков обустройств контактной сети.

3.12. Особенности текущего содержания пути в зимний период

3.12.1. Текущее содержание пути в зимний период проводится в соответствии с Инструкцией о порядке подготовки к работе в зимний период и организации снегоборьбы на железных дорогах ОАО «РЖД» [23].

3.12.2. К основным особенностям текущего содержания пути в зимний период относятся:

выполнение подготовительных мероприятий по предупреждению заносимости пути и стрелочных переводов снегом во время метелей и снегопадов;

периодическая уборка накопившегося снега с путей станций;

невозможность производить шпалобалластные и грунтовые работы по причине замерзания балласта и грунта;

вспучивание отдельных мест из-за замерзания балласта и земляного полотна и, как следствие, необходимость исправления пути на пучинистых местах укладкой карточек на шпалы под металлические подкладки из-за невозможности выполнения подбивочных работ;

более интенсивный выход рельсов, скреплений, металлических элементов стрелочных переводов из-за повышения хрупкости металла при низких температурах;

необходимость обеспечения нормальной работы централизованных стрелочных переводов в условиях заносимости снегом и обледенения.

3.12.3. При подготовке пути к зиме производятся следующие работы:

регулировка или разгонка зазоров в стыках;

сплошное подтягивание стыковых болтов, подтягивание клеммных, закладных болтов и шурупов, изменение положения (позиции) монорегуляторов (при необходимости);

замена негодных и поправка ослабших противоугонов;

устранение просадок в стыках подбивкой шпал (с предварительным удалением карточек из-под подкладок при деревянных шпалах с костыльным скреплением или регулировочных прокладок из-под подошвы рельсов при железобетонных шпалах);

подбивка отрясенных шпал;

подрезка балласта под рельсом в шпальных ящиках;

выправка и рихтовка пути;

разрядка кустов негодных шпал;

укомплектование покилометрового запаса рельсов до нормы;

очистка кюветов, нагорных и водоотводных канав;

уборка с перегонов и междупутий материалов верхнего строения пути, рассыпавшихся грузов, деталей и частей подвижного состава;

установка временных сигнальных знаков перед мостами, тоннелями, переездами, остановочными платформами и другими сооружениями для обеспечения работы снегоочистителей;

проверка и ремонт пневморазводящей линии, устройств пневмообдувки и электрообогрева;

установка кольев и снеговых щитов;

подготовка и содержание в исправном состоянии тупиков и других путей в местах выгрузки снега;

ремонт и подготовка к зиме пунктов обогрева и приема пищи для работников дистанции пути;

подготовка и укомплектование инструмента, инвентаря, переносных средств защиты от снежных заносов, сигнальных принадлежностей;

ремонт постоянных снегозадерживающих заборов;

создание технологического запаса рельсов, погруженных на платформы для участков с повышенным выходом рельсов по дефектам.

При подготовке стрелочных переводов к зиме в местах размещения переводных и замыкающих устройств производится очистка шпальных ящиков от балласта и засорителей в пределах габаритов, обеспечивающих беспрепятственное перемещение и работу подвижных элементов. Выполняются также мероприятия, обеспечивающие отвод воды от стрелочных переводов.

3.12.4. В зимний период в первую очередь уделяют внимание:

обеспечению безотказной работы централизованных стрелочных переводов и сортировочных горок во время снегопадов за счет своевременного введения в действие имеющихся средств механизированной очистки стрелок от снега;

своевременной перестановке занесенных снегом переносных решетчатых щитов;

расчистке образовавшихся снежных переметов на перегонах и станциях;

разделке снежных валов после прохода снегоочистителей;

исправлению пути на пучинах;

выправке пути укладкой карточек в местах напрессовки снега или льда между рельсом и подкладками, прежде всего в кривых участках пути по наружным нитям;

устранению просадок в стыках;

замене скреплений и др.

3.12.5. При наступлении температуры наружного воздуха ниже -30С в хозяйстве пути обеспечивается выполнение следующих мероприятий:

в дистанциях пути на основании ресурсов, выделяемых Центральной дирекции инфраструктуры, создается технологический запас рельсов, погруженных на платформах, и достаточный покилометровый запас рельсов на участках с повышенным выходом из эксплуатации рельсов по дефектам для обеспечения оперативной их замены;

по специальным графикам производится натурный осмотр всего протяжения главных путей мастерами дорожными, бригадирами и опытными монтерами пути, объезд на локомотивах руководством дистанции пути, и специалистами служб пути;

силами руководителей дистанций пути и инженерных сооружений, мастеров мостовых и дорожных, бригадиров пути, обходчиков пути и искусственных сооружений, специалистов дорожных мостоиспытательных станций организуется осмотр искусственных сооружений.

Особое внимание необходимо уделять участкам пути: с пучинами, наледями, снегозаносимым участкам (выемкам), состоянию уравнительных пролетов бесстыкового пути, величины зазоров в стыках уравнительных пролетов и звеньевом пути.

О проведенных осмотрах и их результатах начальники дистанций пути ежедневно докладывают в центр управления содержанием инфраструктуры, который осуществляет контроль за ходом осмотра и своевременным устранением выявленных неисправностей.

Осмотру подлежат:

металлические пролетные строения, усиленные сваркой;

металлические мосты со старыми пролетными строениями расчетных норм 1907 г. и ранее;

металлические мосты, эксплуатирующиеся в северных условиях с пролетными строениями не северного исполнения;

пешеходные мосты и другие сооружения с элементами стали из рельсов;

мосты с пролетными строениями из балок «Пейне», «Грея» и ПСК;

мосты с дефектными сталежелезобетонными пролетными строениями (типовой проект № 739);

металлические мосты с пролетными строениями, изготовленными по инвентарным проектам № 690 и № 821, имеющими трещины.

Перечень таких сооружений разрабатывается на основании результатов периодических, текущих осмотров и специальных обследований мостов, проводимых в соответствии с требованиями Инструкции по содержанию искусственных сооружений [21]. Перечень включается в оперативный план отдельных участков железных дорог по снегоборьбе и утверждается начальником службы пути дирекции инфраструктуры.

При необходимости, на наиболее опасные сооружения для их осмотра направляются специалисты дорожных мостоиспытательных станций, Центра обследования и диагностики искусственных сооружений и Управления пути и сооружений Центральной дирекции инфраструктуры, по таким мостам, при необходимости скорость движения ограничивается до 40 км/ч.

Сроки и периодичность осмотров устанавливаются начальниками служб пути дирекций инфраструктуры.

Осмотры искусственных сооружений производятся по методике, утвержденной Управлением пути и сооружений.

Результаты осмотра с подробным описанием выявленных дефектов и повреждений, а также с указанием неотложных мероприятий заносятся в Книгу записи результатов осмотра искусственных сооружений (ПУ-30) и осмотра пути (ПУ-28), а также в книги искусственных сооружений (ПУ-12,13). О проведенных осмотрах и их результатах начальники дистанций пути и дистанции инженерных сооружений докладывают ежедневно в службу пути дирекции инфраструктуры.

Контроль за ходом осмотра и своевременным устранением выявленных неисправностей в дистанциях пути осуществляет служба пути дирекции инфраструктуры.

Приварку рельсовых соединителей запрещается производить при температуре ниже -5⁰С.

При понижении температуры ниже -30С и ниже организуется натурный осмотр рельсов и пути силами мастеров дорожных, бригадиров пути и опытными операторами средств дефектоскопии на участках главного пути с просроченным сроком капитального ремонта, c грузонапряженностью более 100 млн. т км брутто в год, повышенным выходом остродефектных рельсов, требующих уменьшения интервала между проверками и наличием дефектов 1-ой группы. При визуальном осмотре особое внимание уделять дефектным рельсам, зоне болтовых стыков, местам приварки рельсовых соединителей, состоянию накладок и сварным стыкам.

Для снижения динамических воздействий на рельсы и тягово-сцепные устройства рекомендуется выдавать предупреждения об ограничении скорости движения грузовых поездов до 60 км/ч, по искусственным сооружениям скорость движения грузовых поездов – до 40 км/ч с учетом местных условий.

В период действия особо сложных погодных условий задержки поездов, связанные с ограничением скорости движения на период действия температуры воздуха от -30С и ниже относить на чрезвычайные ситуации.

3.12.6. Организация работ по предупреждению заносов пути и снегоборьбе осуществляется руководством дистанции пути в соответствии с «Инструкцией по подготовке к работе в зимний период и организации снегоборьбы на железных дорогах, в других филиалах и структурных подразделениях ОАО «РЖД», а также его дочерних и зависимых обществах», [23].

Исправление пути на пучинах

3.12.7. К основным требованиям, предъявляемым к исправлению пути на пучинах, относятся:

постоянный контроль за местом образования пучин всех разновидностей (пучинного горба, пучинной впадины, пучинного перепада, перекосной пучины, односторонней пучины), рисунок 3.47;

своевременное исправление пути на пучинах путем укладки пучинных подкладок;

обеспечение безопасности движения поездов при производстве работ по исправлению пути на пучинах.

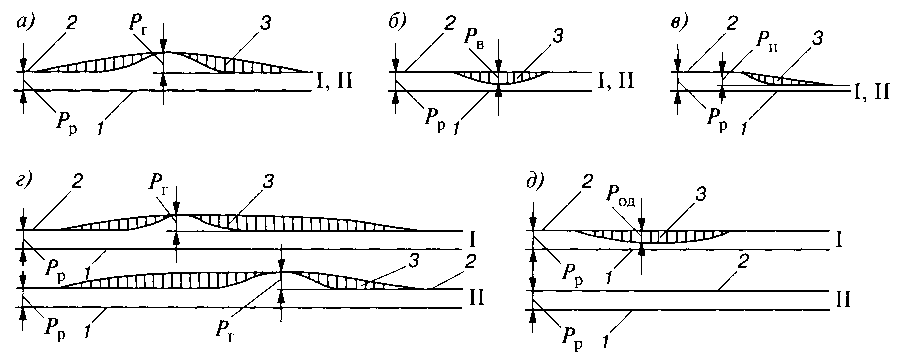

Рисунок 3.47. Разновидность пучин: а) – пучинный горб; б) – пучинная впадина; в) – пучинный перепад; г) – перекосная пучина; д) – односторонняя пучина.

I,II - левая и правая нити; 1,2 – соответственно летнее и зимнее положение пути; 3 – пучинные подкладки; Р_р – величина равномерного пучения; Р_г , Р_в, Р_п, Р_од – высота соответственно пучинного горба, впадины, перепада, односторонней пучины

Участки пути, где предполагается укладка пучинных подкладок, должны быть заблаговременно (до замерзания балласта) подготовлены для исправления пучин (заменены негодные и подтесанные шпалы, непригодные для укладки пучинных подкладок, изломанные подкладки, негодные костыли, подрезан балласт под подошвой рельса с целью обеспечения зазора 3 см между поверхностью балласта и подошвой рельса).

При исправлении пути на пучинах должны соблюдаться следующие правила:

уклоны отводов от пучинных горбов должны быть не круче приведенных в таблице 3.17 и на рисунке 3.48;

Таблица 3.17. Номинальные уклоны отводов (по обеим нитям) при исправлении пути на пучинах

между концами отводов двух смежных пучинных горбов должна устраиваться разделительная площадка параллельно элементу профиля пути длиной не менее 10 м (рисунок 3.48, а);

поездов до 100 км/ч (а) и более 100 км/ч (б);

при меньшей длине разделительной площадки пучинные подкладки должны укладываться на всем протяжении между горбами (рисунок 3.49, б) с соблюдением уклонов, указанных в таблице 3.14;

конец отвода от пучинного горба должен располагаться на расстоянии не менее 10 м от перелома профиля; если это условие нельзя соблюсти, устраивается участок, длиной не менее 10 м, со средним уклоном между двумя смежными уклонами проектного профиля пути.

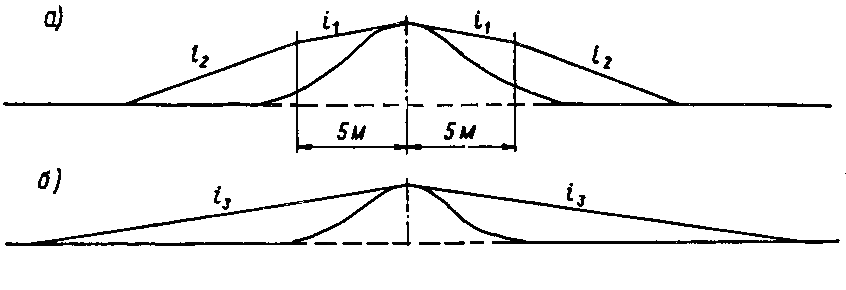

Рисунок 3.48. Схемы устройства отводов от пучинного горба на участках со скоростями движения до 100 км/ч (а) и более 100 км/ч (б)

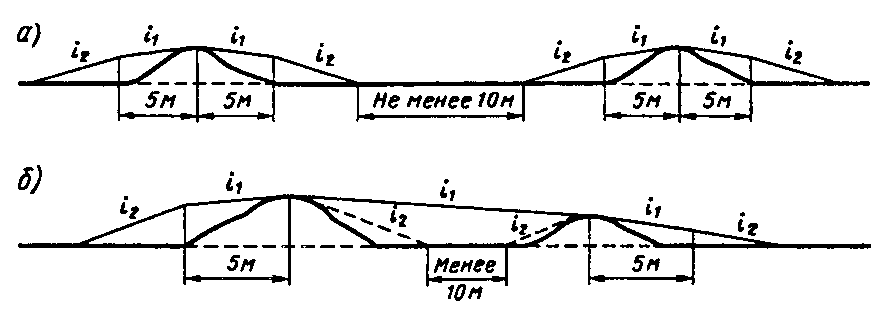

Рисунок 3.49. Схемы устройства отводов от рядом расположенных пучинных горбов при расстояниях между концами отводов: а – не менее 10 м; б – менее 10 м

При исправлении пучины на стрелочном переводе в пределах рамных рельсов и крестовины устраивается площадка; на протяжении переводной кривой, перед рамными рельсами и за крестовиной, отвод устраивается с уклоном 1 ‰.

3.12.8. Для исправления пути на пучинах на участках с костыльным скреплением применяют пучинные подкладки, подразделяемые: на пучинные карточки, башмаки, короткие, полусквозные и сквозные нашпальники, изготовляемые из дерева, полимерных или других материалов.

Для стрелочных переводов в пределах рамных рельсов и крестовин пучинные подкладки изготавливаются таких же размеров, как и стрелочные подкладки, под которые они укладываются.

Все пучинные подкладки должны иметь отверстия для костылей и шурупов диаметром 25 мм. При исправлении пучин применяют костыли нормальной длины (165 мм) и пучинные удлиненные (205, 230, 255, 280 мм); шурупы длиной 200, 250 мм. Размеры пучинных подкладок и костылей приведены в таблицах 3.18 и 3.19.

Таблица 3.18. Размеры пучинных подкладок, мм

На одном конце шпалы разрешается укладывать не более двух пучинных подкладок: двух карточек суммарной толщиной не более 30 мм, башмака и карточки, нашпальника и карточки, а при устройстве временных отводов - не более трех пучинных подкладок.

На участках пути с железобетонными шпалами возможность выправки пути на пучинах ограничивается суммарной допускаемой толщиной прокладок, укладываемых под подошву рельса при различных скреплениях.

При невозможности исправления пучины указанным способом требуется ограничение скорости движения поездов.

Устранение пучин предусматривают в соответствии с требованиями Технических указаний по устранению пучин и просадок железнодорожного пути.

Измерительные работы, связанные с крутизной отводов, выполняют с использованием оптических приборов ПРП или визирок.

Таблица 3.19. Длина костылей в зависимости от толщины пучинных подкладок

4. Организация текущего содержания пути
