13.2 Быстроизнашивающие детали
13.3 Бортовые детали и инструменты
13.1 Основные комплекты
Основные комплекты
| п/п | Наименование | Номер чертежа | Количество | Место для сборки |
| 1 | Шасси автомашины | XZ25K | 1 | |
| 2 | Поворотная опора | 011.45.1250.101.04.11F1 | 1 | Поворотная плита-рама |
| 3 | Поворотный уменьшитель скорости | GJB17T3－79－01 | 1 | Поворотный механизм |
| 4 | Мотор | A2F28W6.1Z4 | 1 | Поворотный механизм |
| 5 | Подъемный уменьшитель скорости | GJT17W2－45－01 | 2 | Подъемный механизм(ведущий и вспомогательный) |
| 6 | Мотор | A6V55HA2FZ10380 | 2 | Подъемный механизм(ведущий и вспомогательный) |
| 7 | Главный клапан | FYZ－36 | 1 | Гидрасистема верхней машины |
| 8 | Стальной кабель | 14NAT 4VX395＋5FC1870 | 155 м | Ведущий подъемный механизм |
| 90 м | Вспомогательный подъемный механизм |
13.2 Быстроизнашивающие детали
Быстроизнашивающие детали
| п/п | Номер чертежа | Наименование | Материал | Количество | Место для сборки |
| 1 | QY16K.02.1－5 | блок | Пластик 804 | 2 | Голова первого сегмента стрелы |
| 2 | QY25K.02.1－5 | блок | Пластик 804 | 2 | Голова первого сегмента стрелы |
| 3 | QY16K.02.2－2 | блок | Пластик 804 | 2 | Голова второго сегмента стрелы |
| 4 | QY16K.02.2－7 | блок | Пластик 804 | 2 | Хвост второго сегмента стрелы(вверх) |
| 5 | QY25K.02.3－2 | блок | Пластик 804 | 2 | Хвост третьего сегмента стрелы(вниз) |
| 6 | QY16K.02.2－16 | блок | Пластик 804 | 2 | Хвост второго сегмента стрелы(вниз) |
| 7 | QY16K.02.3－9 | блок | Пластик 804 | 2 | Хвост третьего сегмента стрелы(вверх) |
| 8 | QY16K.02.3－15 | блок | Пластик 804 | 2 | Хвост третьего сегмента стрелы(вниз) |
| 9 | QY16K.02.2－6 | Упорная планка | Пластик 804 | 2 | Голова первого сегмента стрелы(вверх) |
| 10 | QY25K.02.1－7 | Упорная планка | Пластик 804 | 2 | Голова первого и второго сегмента стрелы |
13.3 Бортовые детали и инструменты
(1) Бортовые инструменты
Бортовые инструменты QY25K укомплектованы по XZ25K.
85
(2) Бортовые детали
Таблица бортовых деталей
| п/п | норма, тип | Наименование | Количество | Примечание |
| 1 | PGB.0631.400－1000 | Устройство измерения давления | 1 | |
| 2 | PGB.0631.060 | Устройство измерения давления | 1 | |
| 3 | DJ7011－6.3－10 | Однопроводной комбинированный штепсель | 1 | |
| 4 | JB982－77 | Шайба 14 | 1 | |
| 5 | JB982－77 | Шайба 33 | 1 | |
| 6 | GB/T3452.1-1992 | Шайба типа «О» 7×1.8G | 3 | |
| 7 | GB/T3452.1-1992 | Шайба типа «О» 9.5×1.8G | 3 | |
| 8 | GB/T3452.1-1992 | Шайба типа «О» 16×2.65G | 5 | |
| 9 | GB/T3452.1-1992 | Шайба типа «О» 22.4×2.65G | 2 | |
| 10 | GB/T3452.1-1992 | Шайба типа «О» 26.5×2.65G | 1 | |
| 11 | JK932－006 | Выключатель планки | 1 | |
| 12 | JQ202S－KL0（24V） | Реле | 1 | |
| 13 | JS157 | Проблесковое реле | 1 | |
| 14 | DJ7011－6.3－20 | Однопроводная комбинированная розетка | 1 | |
| 15 | KF－01 | Тормозная жидкость | 2.5 кг | Сюйчжоуский завод авто-химических продукций |
86

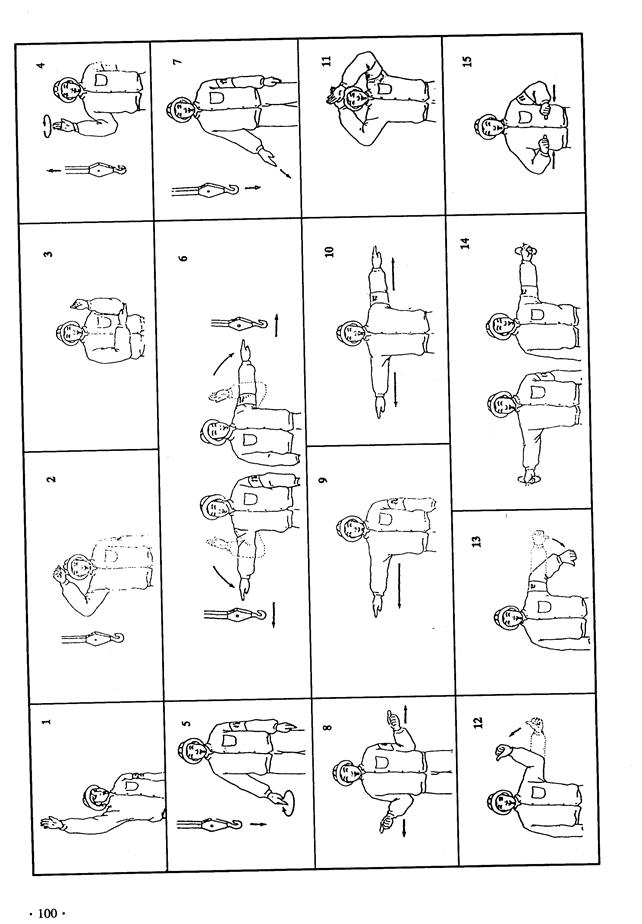

14.1 Карта жеста
Номер по порядку в карте Значение жеста
1. Подготовка (внимание)
Выпрямить руку, поднять ее выше головы, пять пальцев естественно раскинуты, ладонь вперед недвижной.
2. нужно ведущий крюк
Рука естественно сжата и поднимается выше головы, легко трогает голову.
3. Нужно вспомогательный крюк:
Левая рука естественно сжата, передняя часть руки вверх неподвижной, ладонь правой руки легко трогает локтевое сочленение левой руки.
4. Подъем крюка:
Выпрямить переднюю часть руки на боковую сторону, пять пальцев вытянут выше плеча и вертят вокруг запястья
5. Cпускание крюка:
Выпрямить руки на нижнюю боковую сторону, вместе с телом составят развал, ровный 30 градусов, пять пальцев естественно раскинуты, потом вертят вокруг запястья.
6. Горизонтальное передвижение крюка:
Выпрямить переднюю часть руки на верхнюю боковую сторону, пять пальцев сомкнуты и ладонь на переднюю сторону, махать вниз по направлению движения нагрузки до высоты плеч.
7. Показатель место спускания:
Выпрямить пять пальцев, показать должное место спускания.
1. Выпрямить стрелы：
Две руки отдельно сжаты, внутренние стороны кулака
вверх, большие пальцы действуют напротив.
9. Стоп：
Переднюю часть руки поставить горизонтально перед грудью, пять пальцев раскинуты, ладонь вниз, махать горизонтально на боковую сторону.
10 . Срочно стоп：
Поставить передние части обеих рук горизонтально
перед грудью, пять пальцев раскинуты, ладонь вниз, одновременно махать горизонтально на боковую сторону.
11. Конец работы：
Пять пальцев обеих рук раскинуты, потом пересекаться
перед лбом.
12. Подъем стрелы：
Выпрямить руки горизонтально на одну боковую сторону, большой палец вверх, остальные сжаты, передняя часть руки махнет вверх.
13. Спускание стрелы：
Выпрямить руки горизонтально на одну боковую сторону, большой палец вниз, остальные сжаты, передняя часть махнет вниз.
14. Поворот стрелы：
Выпрямить руки горизонтально, показать на поворотное направление, кроме большого пальца, другие пальцы сжаты и вертят вокруг запястья.
15. Собрать стрелы：
Обе руки сжаты, внутренняя сторона вниз, два большого пальца навстречу друг другу и двигаются навстречу. 88
