Инструкция по эксплуатации

Автокрана XCMG QY 25 K

Каталог

1. Основное назначение и достоинство.........................................................................................................1

2. Основные технические характеристики....................................................................................................3

2.1 Внешний вид целого автокрана и его технические характеристики...................................……............4

2.2 Основные технические характеристики автокрана...................................................................……......13

3. Подготовка к подъему.................................................................................................................................14

4. Способы управления автокраном..................................... ........................................................................16

4.1 Электросистема..............................................................................................................................…….....17

4.2 Гидравлическая система................................................................................................................…….....28

4.3 Включение двигателя и операция по механизму отбора мощности..................................……............32

4.4 Операция по выносным опорам............................................................................................……............33

4.5 Операция по дросселю..........................................................................................................…….............36

4.6 Операция по подъемному механизму...............................................................................…................... 36

4.7 Телескопическая операция подъемной стрелы............................................................................…........37

4.8 Операция по изменению вылета подъемной стрелы..........................................................…...…..........37

4.9 Операция по поворотному механизму................................................................................…........….......38

4.10 Описание о бирке...............................................................................................................….........….......38

5. Вспомогательные детали автокрана...........................................................................................................40

5.1 Вспомогательная стрела...................................................................................................................…........41

5.2 Поворотная опора.........................................................................................................................…............49

5.3 Ведущий и вспомогательный крюк................................................................................................…........50

6. Коэффициент передач стального каната....................................................................................................53

7. Предохранительное устройство.................................................................................................................55

7.1 Ограничитель момента.................................................................................................................…............56

7.2 Троекруговой предохранитель...................................................................................................……......56

7.3 Выключатель давления системы..............................................................................................…...............57

7.4 Гидравлический предохранительный клапан.......................................................................….................57

7.5 Лампа предупреждения о затворе гидравлического маслофильтра....................................….................57

7.6 Амплитудный показатель.........................................................................................................…...............57

8. события внимания...........................................................................................................................................58

8.1. события внимания……. .............................................................................................................................59

8.2. события внимания использования ваера....................................................................................................65

8.3 Внимание к урегулированию ванты............................................................................................................65

9. Смазочное масло…………………………………………………………………….………………..……..67

9.1. гидравлическое масло...................................……………………...............................................................68

9.2. периодическая система ...............................................................................................................................69

9.3. Смазка .....................................................................................................................…………………..........70

9.4 Статическое масло..........................................................................................................................................70

10 Часто встречающиеся неисправности и их способы устранения.............................................................. 74

10.1 Неисправности и их способы устранения………………………………………………………..………72

10.2 Перемена ваеров …………………………………………………………………………………..………77

10.3 Перепускный маслофилотр………………………………………………………………………..………81

10.4 Линейный маслофилотр…………………………………………………………………………..……….82

11. Периодическая проверка…………………………………………………………………………..………..83

12 Железнодорожный транспорт.........................................................................................................................90

13 Приложение......................................................................................................................................................92

14 Карта жеста.................................................................................................................................…............95

15 Упаковочный лист..............................................................................................................................…..........98

Автокран типа QY предназначен для выполнения подъемных и монтажных работ в таких местах, как завод, рудник, месторождение нефти, порт, строительная площадка и т.д.

Настоящая автомашина обладает следующими достоинствами:

1.Гидравлическая передача. Осуществляется бесступенчатое регулирование скорости. Надежная работа, удобная операция.

2.Ведущий и вспомогательный подъемные механизмы, тип которых одинаковый, все они применяют барабанный внутренний планетарный редуктор, могут осуществить маслоснабжение одним насосом или двумя насосами, а так же работать со многими режимами скорости, как низкая скорость при тяжелой нагрузке и высокая скорость при легкой нагрузке. Качество работы очень высокое.

3.Поворотный механизм, применяющий планетарный редуктор и постояннозамкнутый арретир, пользуется мотором для привода прямозубчатого поворотного опора и применяет гидравлическую систему с буферным клапаном, может осуществить свободный разбег оборот и медленное плавное перемещение.

4.Предохранительное устройство, в том числе ограничитель момента, устройство для ограничения высоты, опорное штепсельное устройство и ватерпас. Укомплектована осветительная установка для ночной работы.

5.Кабина управления светлая, просторная и удобная, внутри которой имеется регулируемое сидение. Можно установить вентилятор по желанию.

6.Большой выбор принадлежности. Предложим вспомогательные подъемные стрелы, вспомогательный подъемный механизм, одинарный шкив на конце стрелы, отопленное устройство в кабине управления (для выборочного монтажа) и т.д.

7.Настоящая машина имеет низкий барицентр, надежную устойчивость и высокую скорость движения, что удобно для быстрого передвижения между рабочими площадками.

2.1 Внешний вид целой машины и их технические характеристики

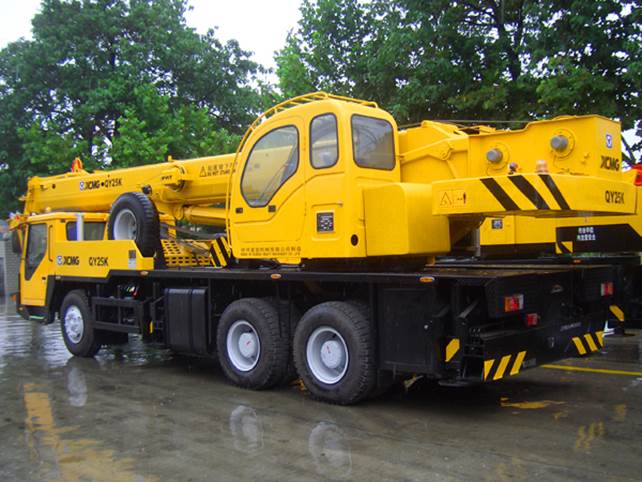

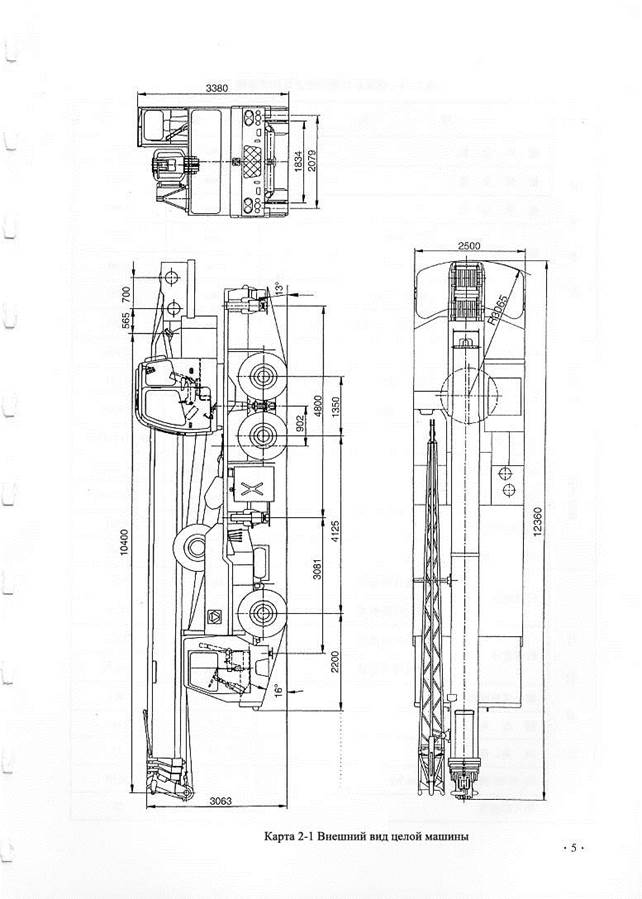

（1） Внешний вид целой машины осматривается в рис 2-1 .

（2） Технические параметры осматриваются в таблице 2-1 и 2-2 .

（3） Таблица подъемных свойств главной стрелы , таблица 2-3,2-4 .

（4） Таблица подъемных свойств вспомогательной стрелы, таблица 2-5 .

（5） Гарможка подъемной высоты осматривается в рис 2-2 .

（6） Распределение рабочего диапазона автокрана. (см. карту 2-3)
