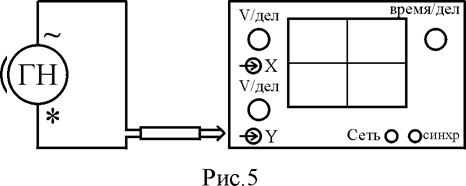

Электронный осциллограф позволяет проводить измерение параметров как постоянных, так и изменяющихся со временем электрических сигналов. Для этого напряжение с генератора U_X подается на вход «У» осциллографа, как показано на рис.3. – рис.5. На экране осциллографа необходимо получить осциллограмму, удобную для наблюдения (см. приложение по описанию работы осциллографа), подобрав для этого соответствующее положение переключателей

«Усилитель X» (временная развёртка время/дел) и «Усилитель Y» (входной делитель V/дел). Определив по положению переключателя цену деления j_x по оси х вычисляем длительность временных интервалов изучаемой осциллограммы по формуле

Dt = n j_x x

где n - число делений по оси x на экране осциллографа.

Таким же образом, определив по положению соответствующего переключателя цену деления j_y по оси y, определяем `величину напряжения подаваемого электрического сигнала.

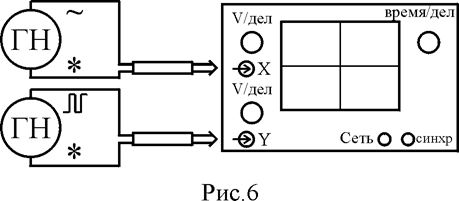

Некоторые модели осциллографов позволяют проводить измерение одновременно более двух электрических сигналов. Также имеется возможность проводить сложение сигналов, как однонаправленных, так и взаимно перпендикулярных. Для этого напряжение с генератора U_X1 подается на вход «У» осциллографа, а напряжение с генератора U_X2 подается на вход «X» как показано на рис.6.

Задание к работе

1. Соберите схему, показанную на рис.1.

2. Проведите измерение неизвестных сопротивлений R_1X и R_2X с помощью вольтметра и амперметра, изменяя величину напряжения генератора постоянного напряжения. Выполните 6 измерений.

3. Рассчитайте наиболее вероятное значение каждого сопротивления и его случайную погрешность по формуле для косвенных измерений для доверительной вероятности 0,95.

4. Соберите схему, показанную на рис.2.

5. С помощью метода равновесия моста постоянного тока определите величины тех же двух неизвестных сопротивлений R_1X и R_2X.

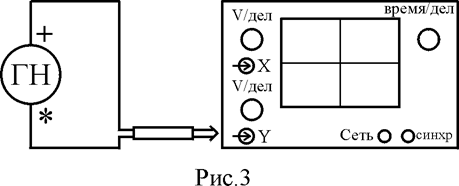

6. Подключите генератор постоянного напряжения к осциллографу (рис.3).

7. Измерьте напряжение сигнала. Назовите форму сигнала.

8. Подключите генератор прямоугольных импульсов к осциллографу (рис.4).

9. Измерьте амплитудное напряжение сигнала. Определите период и частоту сигнала. Назовите форму сигнала.
