Принудительный ввод плетей в оптимальную температуру закрепления.
Принудительный ввод плетей в оптимальную температуру выполняется с использованием гидравлических натяжных устройств (ГНУ) типа ТН.70-VL. С обязательным вывешиванием плетей на скользящие пары пластин (из материала с малым коэффициентом трения не более 0,1), устанавливаемые на каждой 15-й шпале с временным изъятием резиновой прокладки, в соответствии с Инструкцией по устройству, укладке, содержанию и ремонту бесстыкового пути, далее распоряжение ОАО «РЖД» от 29 декабря 2012г. №2788р.

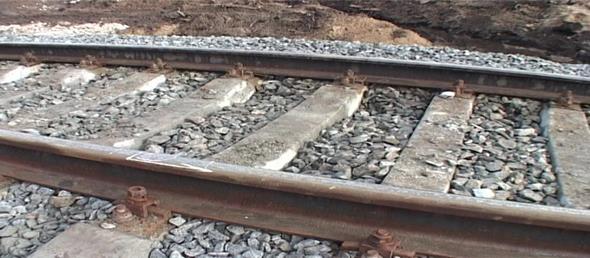

Рис 4.1 Место работ по разрядке температурных напряжений
Рельсовые плети вводятся в расчетную температуру закрепления +35°±5°С в соответствии Приложения к распоряжению ОАО «РЖД» от 29.12.2012 г, №2788р.
Перед началом работ с использованием ГНУ выполняются расчеты: по определению изменения длины полуплети D L мм; по перемещению контрольных сечений D li; прилагаемого растягивающего усилия N, которое необходимо создать устройством ТН.70-VL для удлинения полуплети; длины анкерного участка. Произведенные расчеты утверждаются главным инженером или начальником дистанции пути.
Ожидаемая величина удлинения рельсовых полуплетей определяется расчетом и в зависимости от этой величины принимают требуемое число и длины уравнительных рельсов. Уравнительные рельсы к местам смены завозят накануне производства работ.
Перезакрепление рельсовых плетей с применением ГНУ при вводе бесстыкового пути в оптимальную температуру закрепления производится в соответствии требований распоряжения ОАО "РЖД" от 13.08.2008 N 1712р:
- работы, при длине плетей свыше 649 м, выполняются полуплетями;
- руководство работами осуществляют лично первые руководители ПЧ (либо лица, исполняющие их обязанности), в исключительных случаях и только по согласованию с заместителем начальника железной дороги по инфраструктуре может быть возложено на заместителей начальника дистанций пути;
- по окончании работ в дополнение к ранее нанесенной маркировке плети согласно распоряжению ОАО "РЖД" от 29.12.2012 №2788р после температуры закрепления наносится сокращенное наименование способа работ, в том числе: Е - в естественных условиях, ГНУ - с применением гидравлических натяжителей, Н - с применением нагревательных установок и температуру, в которую ввели рельсовую плеть, если температура закрепления по одной нитке обеих полуплетей разная, то наносится маркировка среднего значения температур, определяемая согласно п. 2.20 настоящего технологического процесса;
- у каждого дорожного, старшего дорожного мастеров и бригадира дистанции пути, обслуживающих плети, перечни плетей с их характеристиками должны быть вклеены в книги формы ПУ-28, в соответствии Распоряжения ОАО "РЖД" от 05.05.2009 N 940р.
Работы по вводу плетей в оптимальную температуру с применением ГНУ должны быть зафиксированы в Журнале учета службы и температурного режима рельсовых плетей (с указанием даты проведения работ, температуры рельсовых плетей в момент производства работы, расчетных и фактических удлинений полуплетей и полученной при этом их температуры закрепления в зависимости от фактического удлинения (приложение 6 распоряжения №2788р)
4.2. Организация работ
Работы по принудительному вводу плетей в оптимальную температуру выполняются с использованием гидравлических натяжных устройств (ГНУ) типа ТН.70-VL и делятся на: подготовительные, основные, отделочные.
