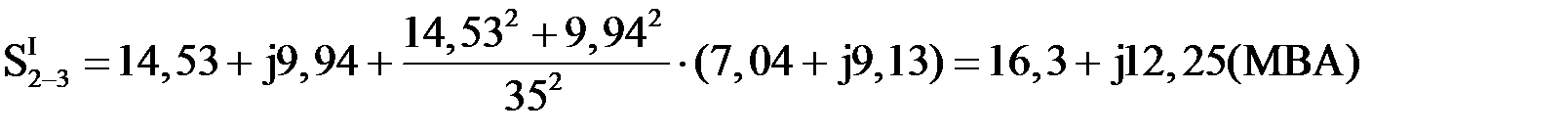

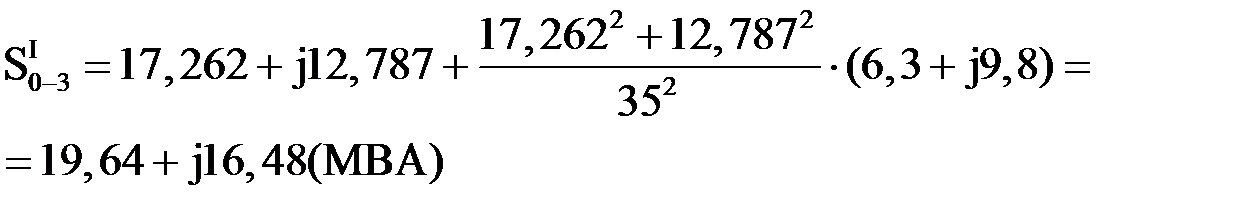

Определим мощности в начале и в конце каждого звена сети

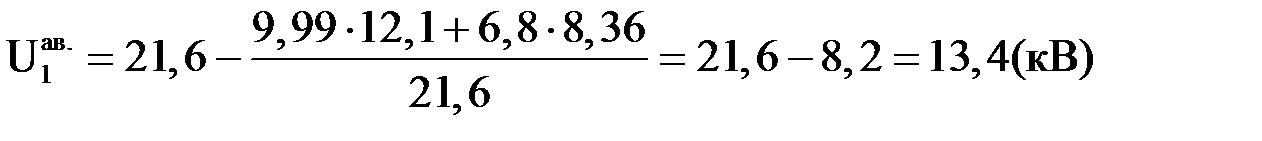

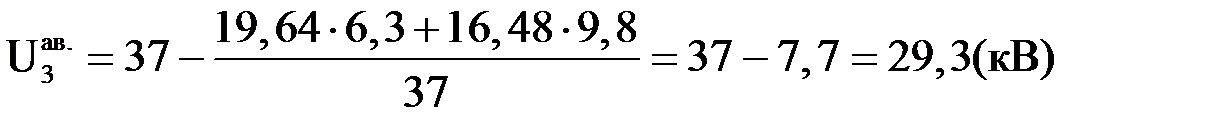

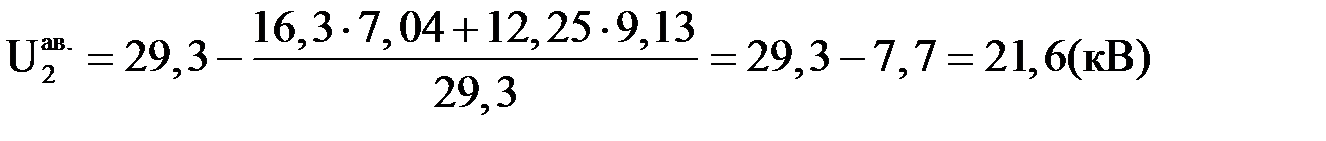

Определение напряжения в точках сети

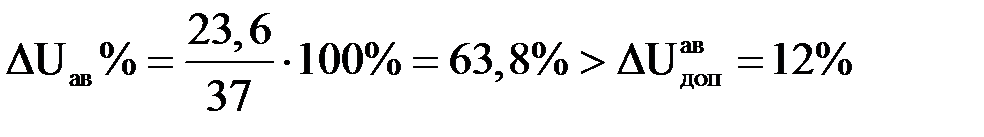

Падение напряжения в аварийном режиме больше допустимого.

Желательно изменить режим работы сети: применить батареи конденсаторов

на ПС-1 для обеспечения экономичного режима работы сети.

9. ВЫБОР ОТПАЕК НА ТРАНСФОРМАТОРНЫХ

ПОДСТАНЦИЯХ

Выберем основным методом регулирования напряжения в сети изменением коэффициента трансформации трансформаторов

Подстанция №1

Из расчетов известно:

S_{1 max} = 8,832 + j5,88(МВА); U _1max = 34,9(кВ); R_Т/2=0,405(Ом)

S_{1 min} = 7,825 + j5,18МВА); U _1min = 33,2(кВ); Х_Т/2=5,4(Ом)

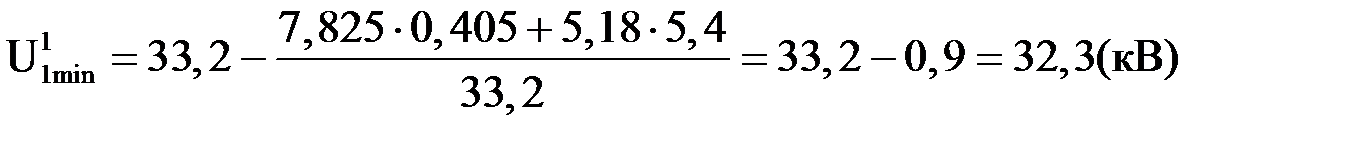

Определим напряжение на низкой стороне трансформатора, приведенное к высокой стороне

(9.1)

(9.2)

Зададимся желаемым напряжением:

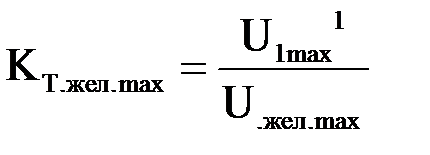

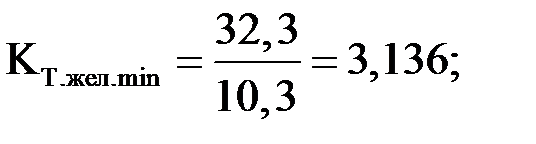

Желаемые коэффициенты трансформации

(9.3)

где U¹_1max – напряжение на НН подстанции, приведенное к высшему

напряжению, т.е. с учетом потери напряжения в трансформаторе в

максимальном режиме, кВ;

U _жел.max – желаемое напряжение на шинах подстанции в максимальном

режиме, кВ;

(9.4)

где U¹_1min - напряжение на НН подстанции, приведенное к высшему

напряжению, т.е. с учетом потери напряжения в трансформаторе в

минимальном режиме, кВ;

U _жел.min – желаемое напряжение на шинах подстанции в минимальном

режиме, кВ;

Номинальный коэффициент трансформации

(9.5)

где U_н^ВН – напряжение на стороне высокого напряжения подстанции в

номинальном режиме, кВ;

U_н^НН – напряжение на стороне низкого напряжения подстанции в

номинальном режиме, кВ

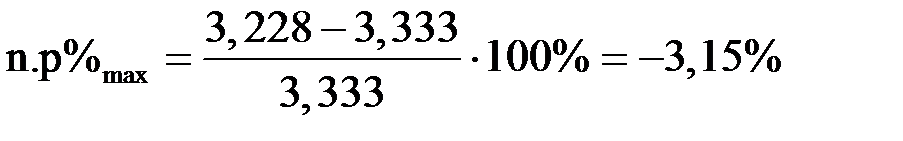

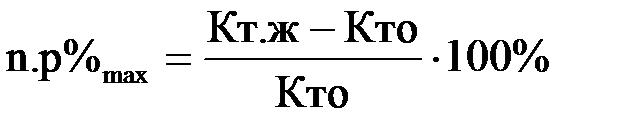

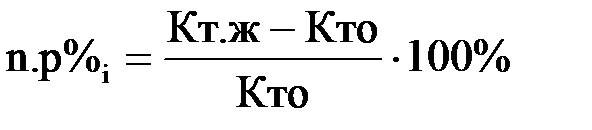

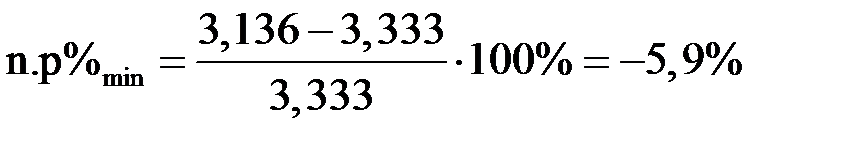

Расчетная ступень регулирования

(9.6)

где n.p_i - величина, показывающая, на сколько процентов необходимо

изменить коэффициент трансформации по сравнению с коэффициентом

трансформации на нулевом ответвлении, %.

Стандартные ступени регулирования

n_СТ % = - 2 х 1,5 = - 3% - максимальный режим;

n_СТ % = - 4 х 1,5 = - 6% - минимальный режим;

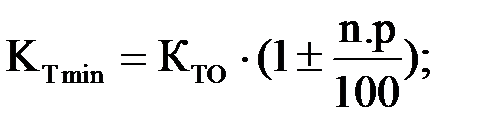

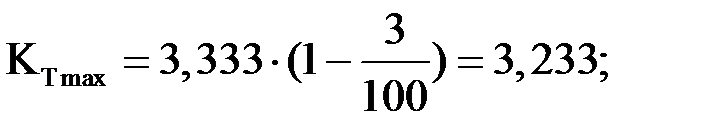

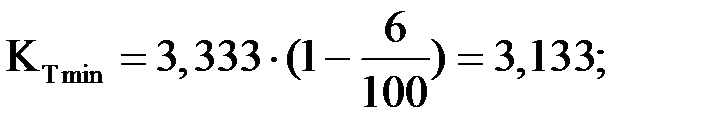

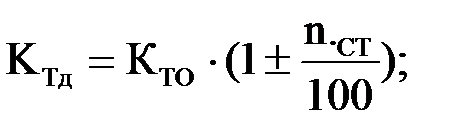

Определим действительный коэффициент трансформации

(9.7)

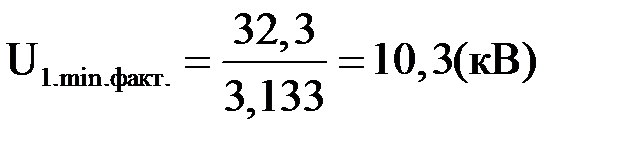

Определим действительные напряжения на стороне НН трансформатора

(9.8)

(9.9)

Вывод: действительные напряжения близки по значению желаемым.

Подстанция №2

Из расчетов известно:

S_{1 max} = 4,529 + j3,063(МВА); U _{2 max} = 34,7(кВ) ; R_Т/2 = 1,282(Ом)

S_{1 min} =3,922 + j2,638(МВА); U _{2 min} =33(кВ); Х_Т/2 = 11,48(Ом)

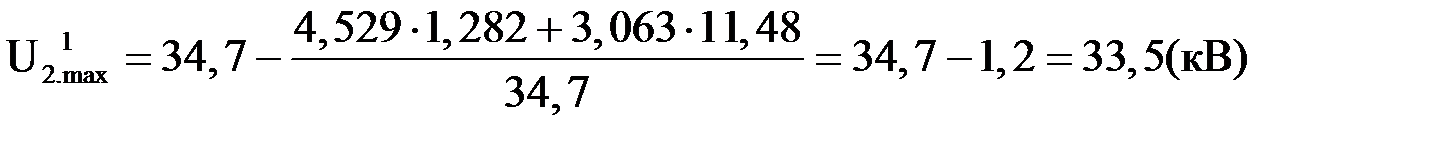

Определим напряжение на низкой стороне трансформатора, приведенное к высокой стороне

Зададимся желаемым напряжением:

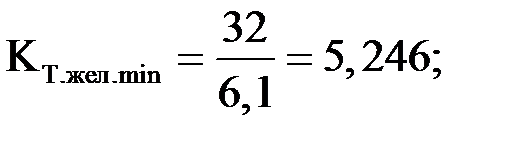

Желаемые коэффициенты трансформации

Номинальный коэффициент трансформации

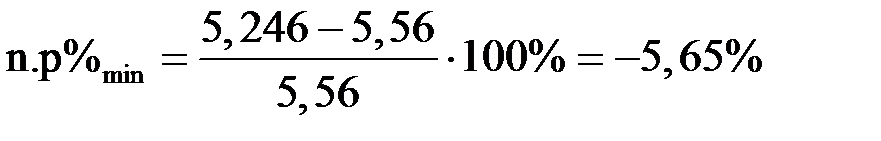

Расчетная ступень регулирования

Стандартные ступени регулирования:

n_СТ % = - 3 х 1,5 % = - 4,5% - максимальный режим;

n_СТ % = - 4 х 1,5 % = - 6% - минимальный режим

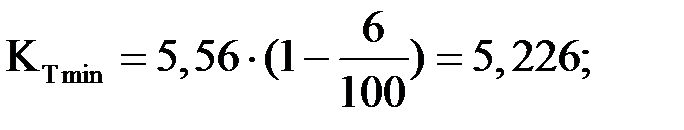

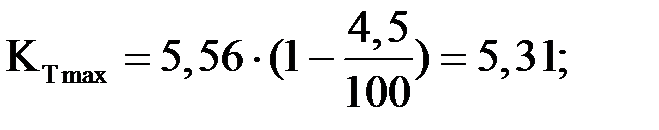

Определим действительный коэффициент трансформации

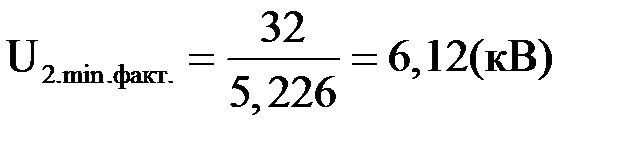

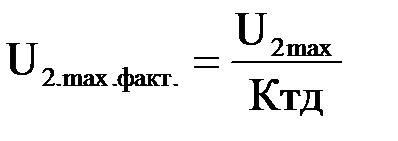

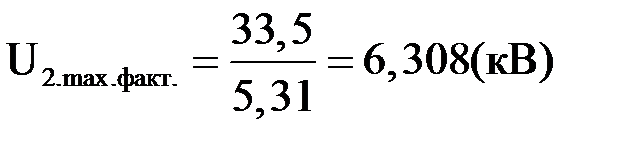

Определим действительные напряжения на стороне НН трансформатора

Вывод: действительные напряжения близки по значению желаемым.

Подстанция №3

Из расчетов известно:

S_{1 max} = 0,959 + j0,5157(МВА); U _{3 max} = 36,2(кВ); R_Т = 8,6(Ом)

S_{1 min} = 0,5525 + j0,275(МВА); U _{3 min} = 34,4(кВ); Х_Т = 49,8(Ом)

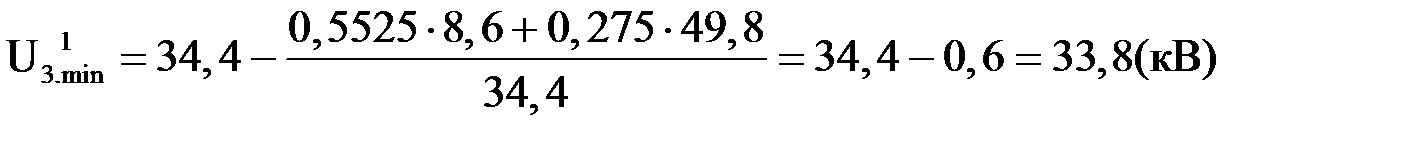

Определим напряжение на низкой стороне трансформатора, приведенное к высокой стороне

Зададимся средним уровнем напряжения:

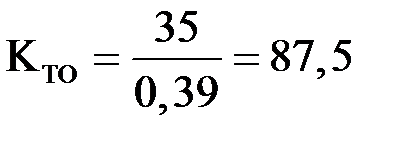

Номинальный коэффициент трансформации

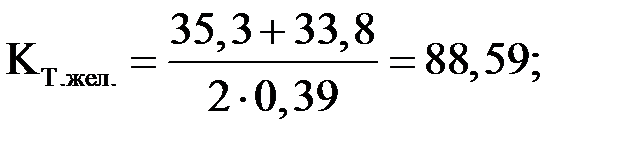

Желаемый коэффициент трансформации

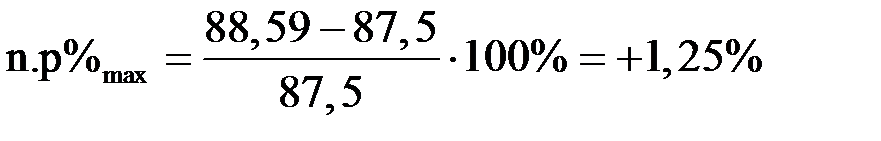

Расчетная ступень регулирования

Стандартная ступень регулирования

n_СТ % = +1х2,5 % = +2,5%

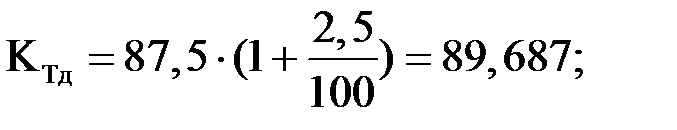

Определим действительный коэффициент трансформации

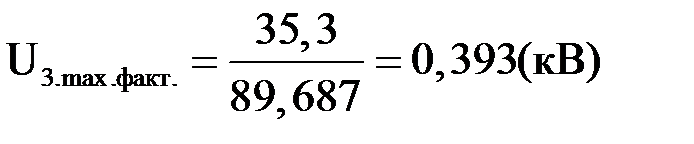

Определим действительные напряжения на стороне НН трансформатора

Вывод: действительные напряжения близки по значению желаемым.

ЗАКЛЮЧЕНИЕ

В выполненном проекте на тему «Проектирование расширения сети 35 кВ» было рассмотрено строительство электрической сети, в Краснодарском крае.

Согласно задания, в курсовом проекте был произведен выбор типа и мощности силовых трансформаторов, определены приведенные нагрузки подстанций.

В КП были рассмотрены пять вариантов схем электрической сети, расчет двух оптимальных вариантов в максимальном режиме, выполнен технико-экономический расчет двух выбранных вариантов и определен наиболее экономичный.

В КП был произведен электрический расчет оптимального варианта схемы проектируемой электрической сети (в режиме минимальных нагрузок и в наиболее тяжелом послеаварийном режиме); определены напряжения на шинах подстанций во всех режимах и выбор способов регулирования напряжения.

В графической части проекта выполнены главная схема электрической сети и конструктивный чертеж ОРУ-35 кВ.

СПИСОК ЛИТЕРАТУРЫ.

1) Кудрин Б.И. Электроснабжение промышленных предприятий

[Текст]:Учебник. Доп. Министерством образования РФ./ Б.И. Кудрин. – 2-е изд.. – М.: Интермет Инжиниринг, 2008. – 672 с..

2) Васильков А.В.. Источники электропитания [Текст]:Учебное пособие.

Доп. Министерством образования РФ/ А.В. Васильков. – М.: Форум,2012. – 400 с.. (Профессиональное образование).

3) Макаров Е.Ф.Обслуживание и ремонт электрооборудования

электростанций и систем [Текст]:Учебник. Доп. Министерством образования РФ / Е.Ф. Макаров, М.: Академия, 2003. – 48 с..

4) Неклепаев Б.Н.. Электрическая часть электростанций и подстанций

[Текст]: Справочные материалы для курсового и дипломного проектирования: Учебное пособие. Доп. Министерством образования РФ./ Б.Н. Неклепаев, И.П.Крючков. – 4-е изд., перераб. и доп..- М.: Энергоатоиздат, 1998. – 608 с..

5) Правила технической эксплуатации электроустановок потребителей

[Текст]:Учебно-практическое пособие. Доп. Министерством образования РФ.Авт.-сост.: СС.Бодрухина. - М.: КНОРУС, 2010. – 260 с..

6) Правила проектирования и монтажа электроустановок [Текст]. – М.:

ОМЕГА-Л, 2009. -104 с.. ( Безопасность и охрана труда).

7) Карапетян И.Г., Файбисович Д.Л..Справочник по проектированию электрических сетей [Текст]: Справочное пособие: Учеб. Пособие. Доп. Министерством образования РФ/ под ред. Файбисович Д.Л. – 4-е изд., перераб. и доп.. – М.: «Издательство НЦ ЭНАС», 2014. – 376 с…
