Рисунок 5.5- Схема сети при повреждении линии 0-1

Дата: 2025-05-21; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Авария №2

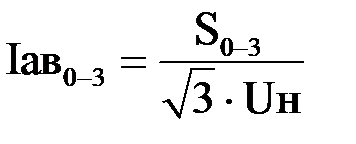

Рисунок 5.6- Схема сети при повреждении линии 3-0^I

Участок 0-1, из аварии №2

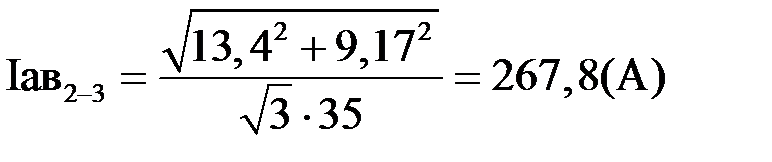

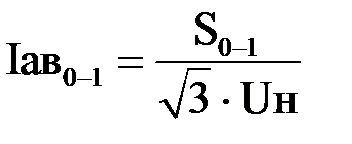

- условие проверки выполняется, провод на нагрев проходит.

Участок 1-2, из аварии №1

- условие проверки не выполняется, выбираем провод большего сечения:

АС-50/8, тогда:

- условие проверки выполняется, провод на нагрев проходит.

Участок 2-3, из аварии №1

- условие проверки выполняется, провод на нагрев проходит.

Участок 0^I-3, из аварии №1

- условие проверки выполняется, провод на нагрев проходит.

Окончательно принимаем:

Участок 0-1 – одну ВЛ с проводом марки АС-185/24;

Участок 0¹ -3 – одну ВЛ с проводом марки АС-120/27;

Участок 1-2 – одну ВЛ с проводом марки АС-50/8.

Участок 2-3 – одну ВЛ с проводом марки АС-95/16.

Провода на всех участках расположены на ж/б опорах «треугольником»;

с Д_ср.=Д=3(м). Параметры проводов сводим в таблицу 5.2

Таблица 5.2 Параметры проводов

Определим предварительное протекание мощностей по участкам сети

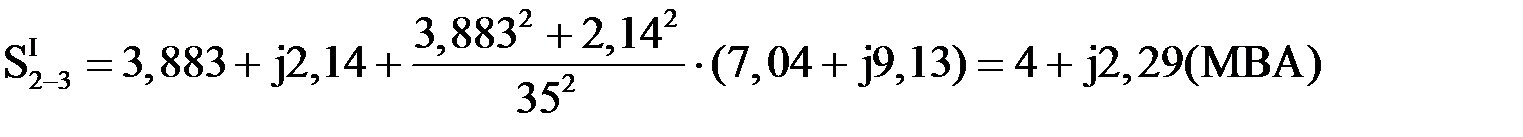

Рисунок 5.7 - Схема замещения замкнутой сети

(5.17)

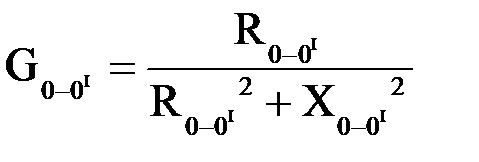

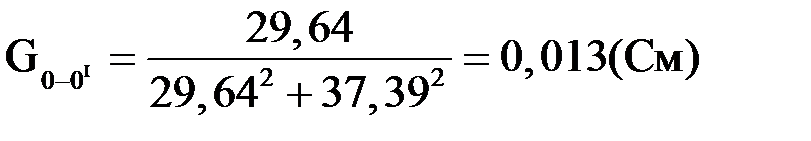

Активная проводимость

(5.18)

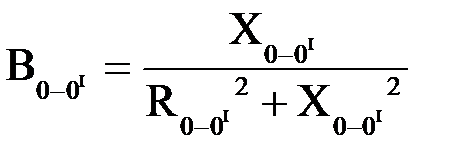

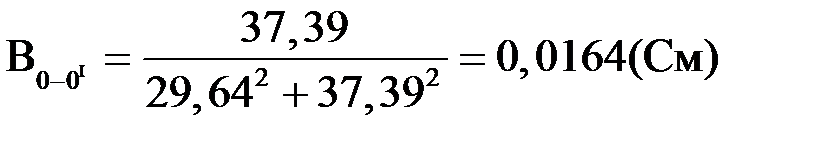

Реактивная проводимость

(5.19)

(5.20)

(МВар)

(МВар)

(МВА)

(МВА)

Проверка

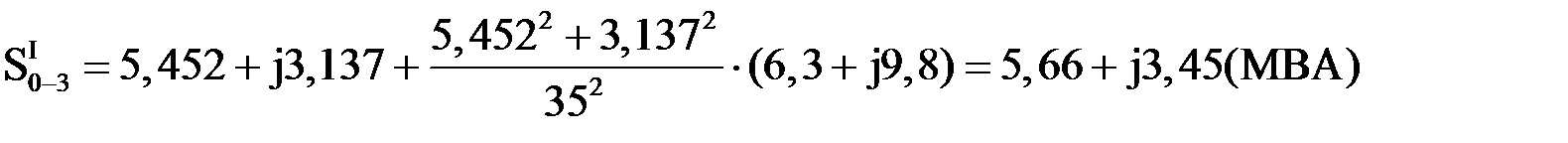

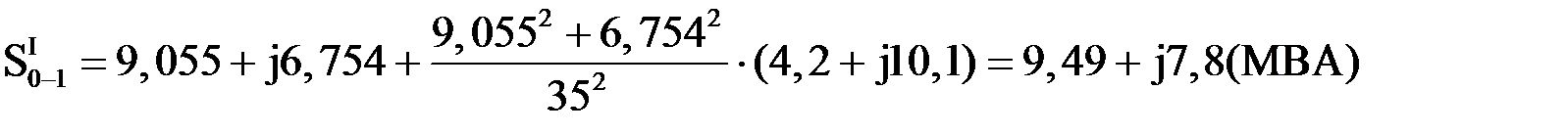

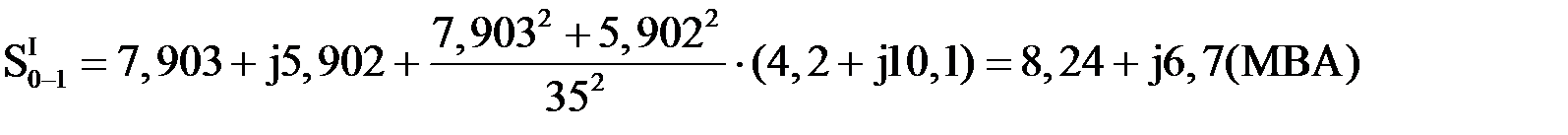

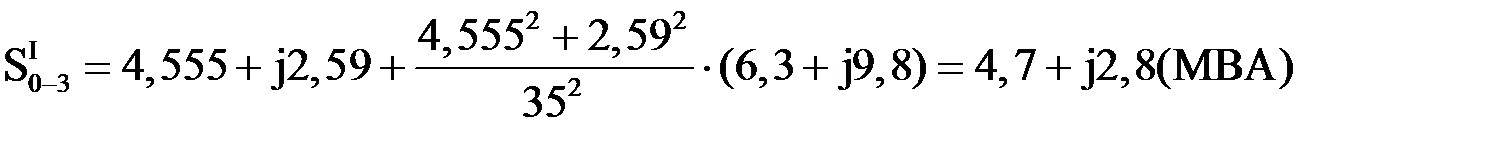

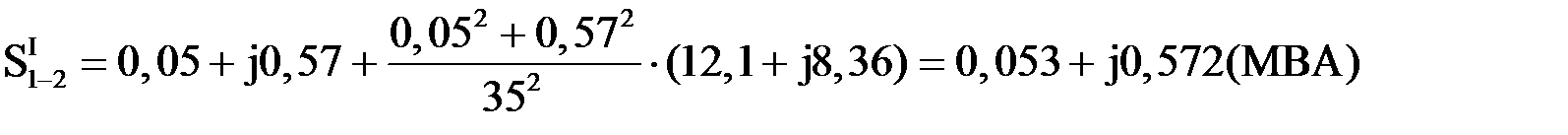

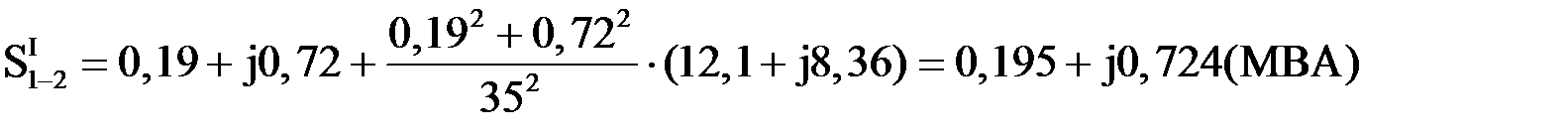

Определим мощности в начале и в конце каждого звена сети с учетом

потерь

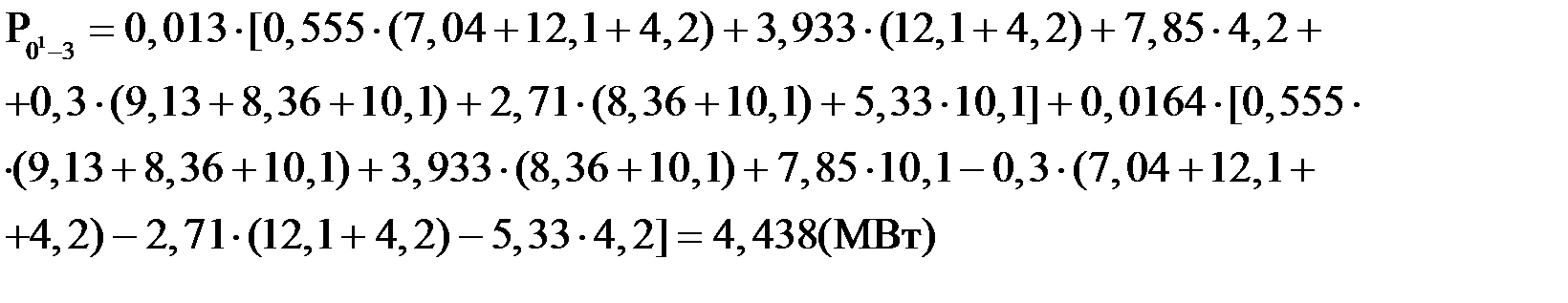

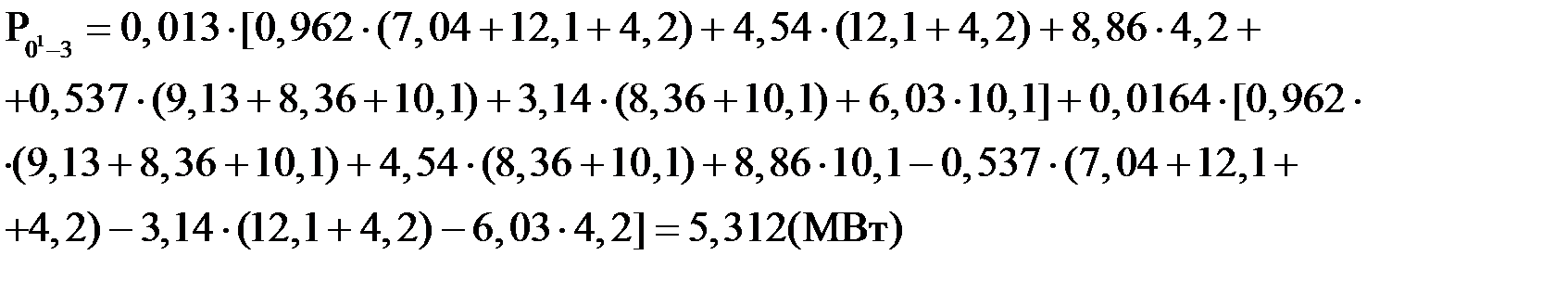

Определим потери активной мощности по участкам:

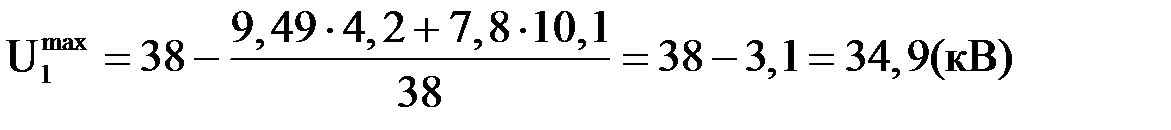

Определим напряжения в точках электрической сети

6 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ДВУХ

ВЫБРАННЫХ ВАРИАНТОВ. СХЕМЫ ПРОЕКТИРУЕМОЙ СЕТИ.

Наиболее экономичный вариант определяется по меньшей величине приведенных расчетных затрат.

(6.1)

где И₁ – годовые затраты на потерянную энергию;

И₂ – годовой расход на амортизацию;

И₃ – годовой расход на текущий ремонт;

Е_н =0,12 – нормативный коэффициент эффективности капиталовложений;

К_с – капитальные затраты на сооружение электрической сети,

из [7, с.313].

Iвариант – разомкнутая сеть IIвариант – замкнутая сеть

(6.2)

где β = 2,9– стоимость 1 кВт·ч потерянной энергии, руб./кВт·ч;

∆Р·τ_max – величина потерянной электроэнергии, кВт·ч.

Участок 0-1 Участок 0-1

∆Р·τ_max=0,46·3550=1633(кВт·ч) ∆Р·τ_max=0,435·4100 = 1784(кВт·ч)

τ_max= 3550, при Т_max.ср1=5058(ч) τ_max= 4100, при Т_max.ср1= 5595(ч)

Участок 1-2 Участок 1-2

∆Р·τ_max=0,06·2600= 156(кВт·ч) ∆Р·τ_max=0,005·2600 = 13(кВт·ч)

τ_max= 2600, при Т_max.2= 4000(ч) τ_max= 2600, при Т_max.2 = 4000(ч)

Участок 0-3 Участок 0-3

∆Р·τ_max=0,018·1400=25(кВт·ч) ∆Р·τ_max=0,208·2300 = 478(кВт·ч)

τ_max= 1400, при Т_max.3=2500(ч) τ_max= 2300, при Т_max.ср3= 3736(ч)

Участок 2-3

∆Р·τ_max=0,14·2600 = 364(кВт·ч)

τ_max= 2600, при Т_max.2 = 4000(ч)

И₁=2,9·1814 = 5261(тыс.руб.) И₁=2,9·2639 = 7653(тыс.руб.)

Капитальные затраты на сооружение линий

(6.3)

где К_оi – стоимость 1км линий, из [7, с. 312];

L_i – протяженность линий.

Участок 0-1 Участок 0-1

К_{л 0-1} =2·700·27 = 37800(тыс.руб.) К_{л 0-1} = 700·27 = 18900 (тыс.руб.)

Участок 1-2 Участок 1-2

К_{л 1-2} =2·700·20 =28000(тыс.руб.) К_{л 1-2} = 700·20 = 14000 (тыс.руб.)

Участок 0-3 Участок 0-3

К_{л 0-3} =700·25 = 17500(тыс.руб.) К_{л 0-3} = 700·25 = 17500 (тыс.руб.)

Участок 2-3

К_{л 2-3}= 700·23 = 16100 (тыс.руб.)

К_л = 83300( тыс.руб.) К_л = 66500 (тыс.руб.)

Капитальные затраты на сооружение подстанций

(6.4)

где n_яч. – количество ячеек;

К_яч. - стоимость ячейки одного комплекта с вакуумным выключателем, из

[7, с.323];

К_{пс .1}=16·200=3200(тыс.руб.) К_пс.2=13·200= 2600(тыс.руб.)

Суммарные капитальные затраты на сооружение электрической сети

К_с = К_л.i + К_пс.i (6.5)

К_сI =83300+3200=86500(тыс.руб.) К_с.II=65500+2600=68100(тыс.руб.)

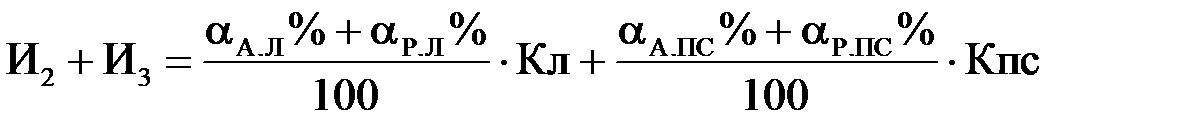

Годовой расход на амортизацию и текущий ремонт

(6.6)

где и - норма отчислений на амортизацию и ремонт линий;

и - норма отчислений на амортизацию и текущий ремонт

электрооборудования подстанций

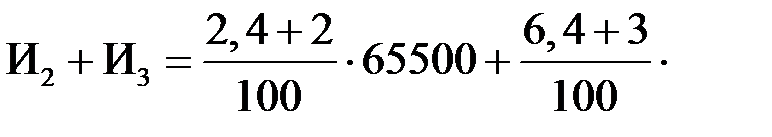

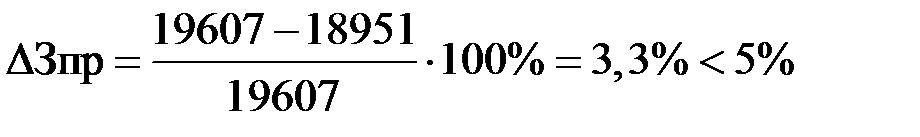

Расчетные приведенные затраты

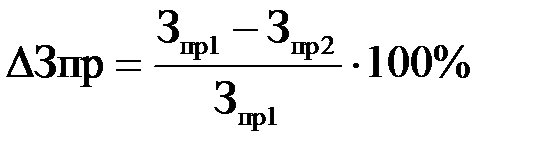

(6.8)

Варианты примерно равноценны. Выбираем вариант замкнутой сети, так как суммарные капитальные затраты на сооружение данной сети меньше, чем на сооружение разомкнутой сети.

7. ВЫБОР АВТОТРАНСФОРМАТОРОВ НА СИСТЕМНОЙ

ПОДСТАНЦИИ

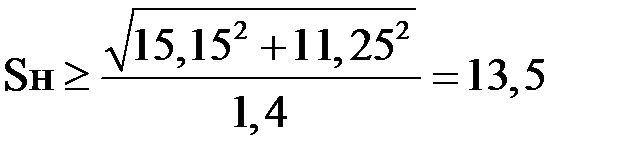

Трансформатор выбирается по условию:

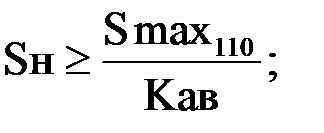

(7.1)

(7.2)

(МВА)

Выбираем два трансформатора типа ТДТН-16000/115/38,5/11 [4, с.150],

технические характеристики трансформаторов сводим таблицу 7.1

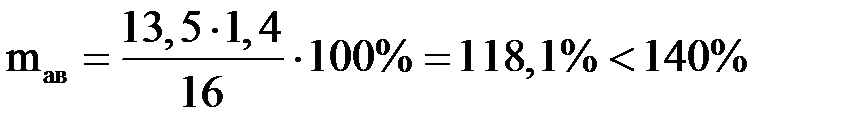

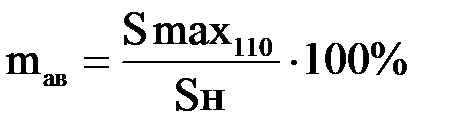

Проверка на аварийную перегрузку

(7.3)

- условие

выполняется.

Таблица 7.1- Технические характеристики трансформаторов

8 ОКОНЧАТЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ

ОПТИМАЛЬНОГО ВАРИАНТА СХЕМЫ ПРОЕКТИРУЕМОЙ

СЕТИ

8.1 Расчет замкнутой сети в минимальном режиме

Рисунок 8.1 - Схема замещения сети

Определим расчетные мощности в минимальном режиме:

(МВар)

(МВар)

(МВА)

(МВА)

Проверка

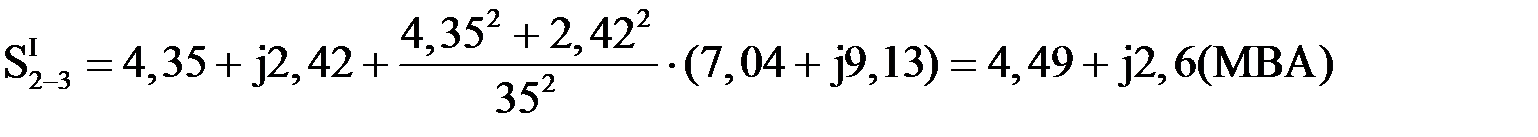

Определим мощности в начале и в конце каждого звена сети с учетом

потерь:

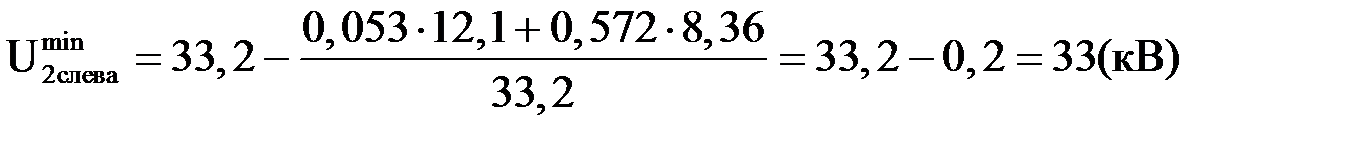

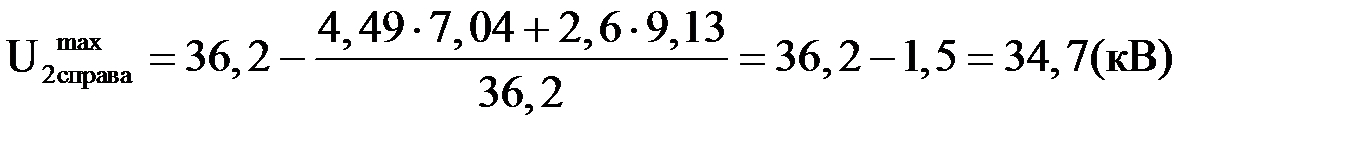

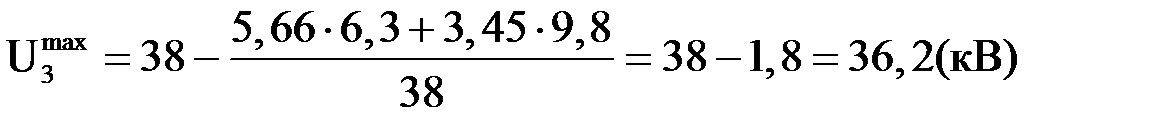

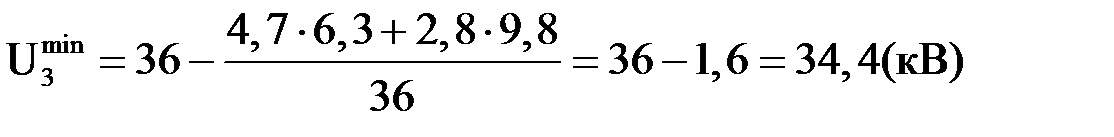

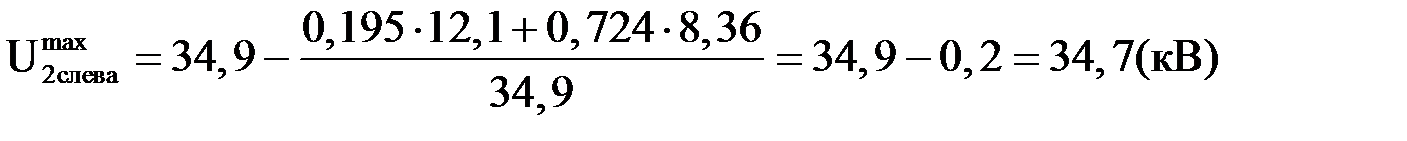

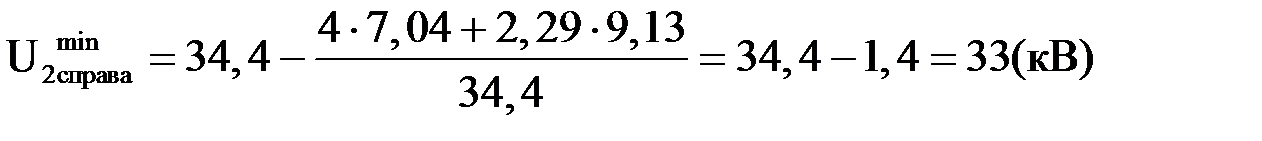

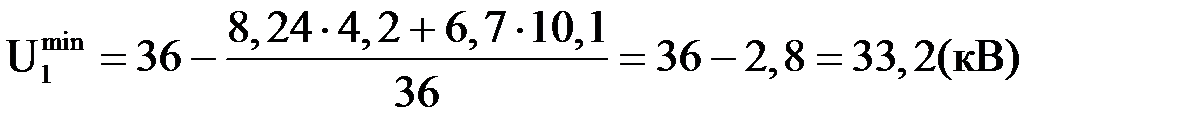

Определим напряжения в точках электрической сети;

8.2 Расчет замкнутой сети в послеаварийном режиме

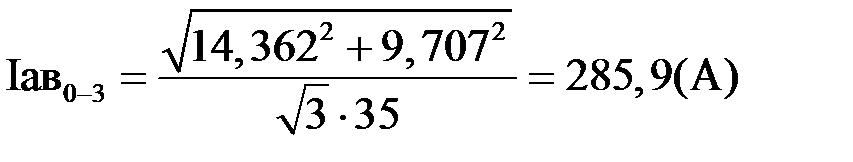

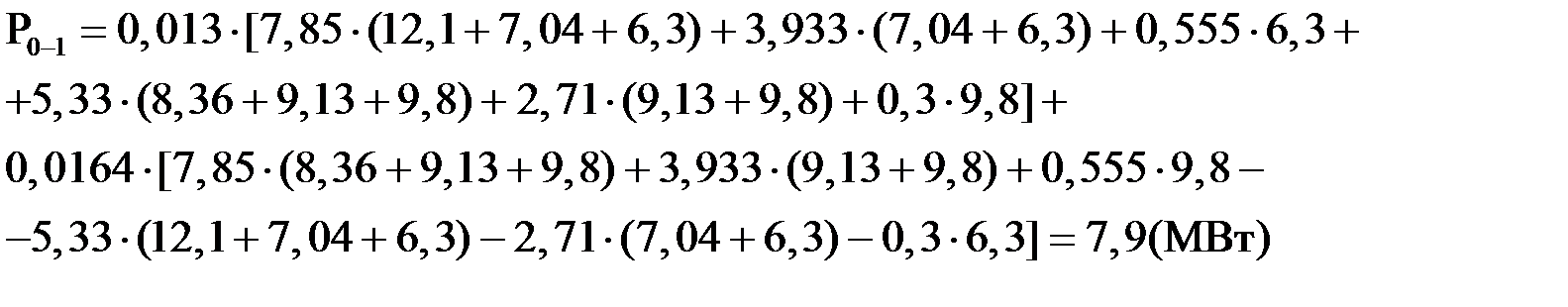

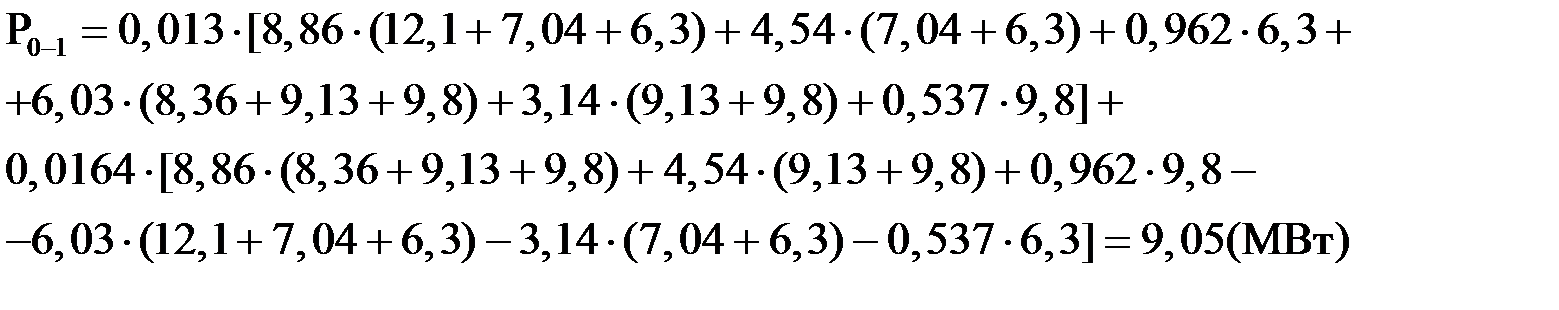

Наиболее тяжелой является авария при обрыве линии на участке 0 -1 в

максимальном режиме.
