выбираем для дальнейшего расчета схемы вариантов №2 и №5
5. РАСЧЕТ ВАРИАНТОВ СЕТЕЙ

5.1. Расчет разомкнутой сети в максимальном режиме

Рисунок 5.1- Структурная схема замещения сети.

Определим величину мощностей, протекающих по участкам сети

(5.1)

(МВА)

(5.2)

(5.3)

(МВА)

Определение сечений проводов по участкам сети

Сечение проводов определяем по Jэ-экономической плотности тока

Участок 0-1

(5.4)

(5.5)

При Т =5058 (ч) Jэ=1

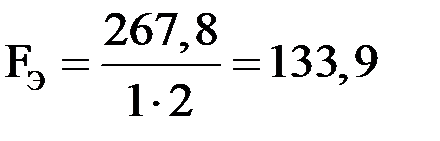

(5.6)

(мм²)

Выбираем две воздушные линии с проводом марки АС-150/24; Iдоп= 450 (А),

из . R = r₀·l = 0,198·27 = 5,35(Ом), Х = х₀·l = 0,384·27 = 10,4(Ом),

Провод проходит на нагрев, т.к. I_доп=450(А) >I_max.ав.0-1 =267,8(А) и на «корону», т.к. F_ст=150(мм²) > F_кор.^min =35(мм²)

Участок 1-2

При Т =4000 (ч) Jэ=1,1

(мм²)

Выбираем две воздушные линии с проводом марки АС-50/8; Iдоп=210 (А).

R = r₀·l = 0,603·20 = 12,06(Ом), Х = х₀·l = 0,418·20 = 8,36(Ом),

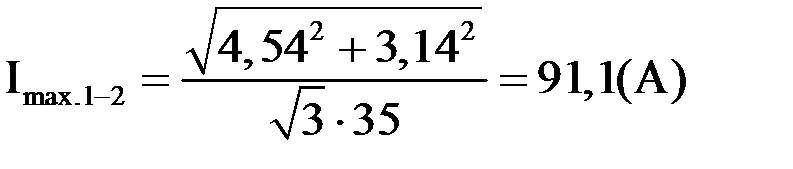

Провод проходит на нагрев, т.к. I_доп=210(А) >I_max.ав.1-2 =91,1(А) и на «корону», т.к. F_ст=50(мм²) > F_кор.^min =35(мм²)

Участок 0-3

При Т =2500 (ч) Jэ=1,3 , из [4, с.548]

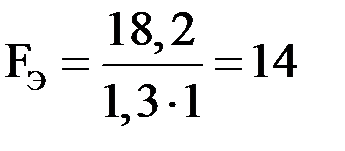

(мм²)

Ближайшее большее сечение провода – 16(мм²), но по условию не возникновения «короны» для напряжения 35кВ минимальное сечение провода должно быть не менее 35(мм²).

Выбираем одну воздушную линию с проводом марки АС-35/6,2; Iдоп=175 (А),

R = r₀·l = 0,79·25 = 19,8(Ом), Х = х₀·l = 0,429·25 = 10,7(Ом),

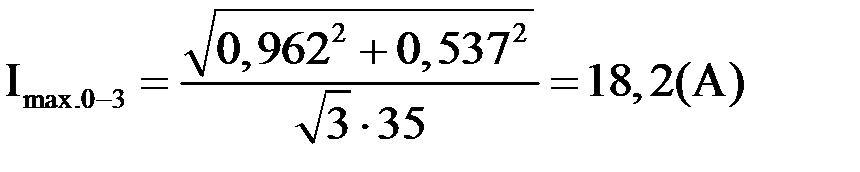

Провод проходит на нагрев, т.к. I_доп=175(А)>I_max.0-3 =18,2(А) и на «корону», т.к. F_ст = 35(мм²) = F_кор.^min = 35(мм²)

Выполним проверку проводов по допустимой потере напряжения.

∆U_расч≤ ∆U_доп.

Примем ∆U_доп. = 8%;

Участок 0-1-2

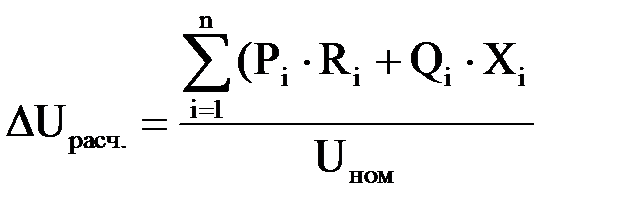

(5.7)

- условие не выполняется. На участках 0-1и 1-2 проложим провода большего сечения. На участке 0-1: АС-185/24, тогда R = r₀·l = 0,157·27 = 4,2(Ом),

Х = х₀·l = 0,377·27 = 10,1(Ом); на участке 1-2: АС-150/24, тогда:

R = r₀·l = 0,198·20 = 3,96(Ом), Х = х₀·l = 0,384·20 = 7,6(Ом),

- условие выполняется.

Участок 0-3

- условие выполняется.

Провода расположены на опорах «треугольником» с Д_ср.=Д=3(м)

Параметры проводов сводим в таблицу 5.1

Таблица 5.1 Параметры проводов

Определение мощностей в конце и начале каждого участка с учетом потерь

Рисунок 5.2 - Схема замещения сети

Определение мощностей в конце и начале каждого звена с учетом потерь мощности

(МВА)

(5.8)

(5.9)

Определим потери активной мощности по участкам:

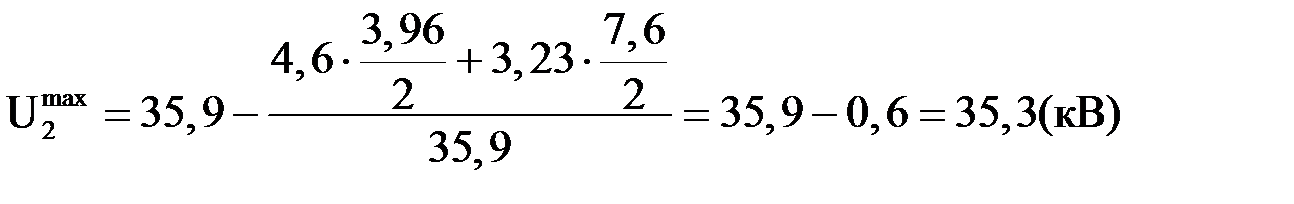

Определение напряжения в точках сети

(5.10)

Проверка по допустимой потере напряжения

Участок 0-1-2

(5.11)

Участок 0-3

Выбранные провода проходят проверку по допустимой потере напряжения

5.2 Расчет замкнутой электрической сети в максимальном режиме

Рисунок 5.3- Схема замкнутой сети

Замкнутую сеть разворачиваем в сеть с двухсторонним питанием и, предполагая, что сеть однородна и сечения по всем участкам ее одинаковы,

определим предварительное протекание мощностей в линиях.

Рисунок 5.4- Сеть с двусторонним питанием

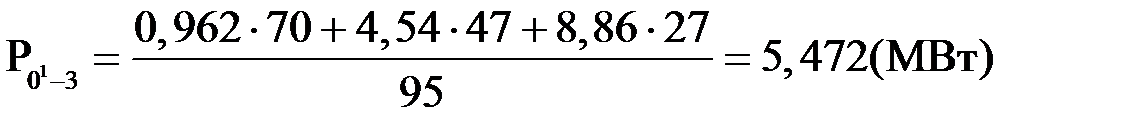

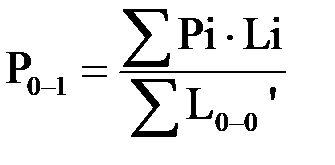

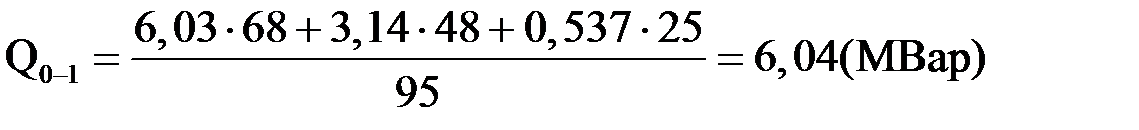

(5.12)

(5.13)

(5.14)

S_1-2 = S_0-1 – S_пр.1

S_1-2 = 8,89+j6,04 – 8,86 – j6,03 = 0,03+j0,01(МВА)

Проверка расчета

(5.15)

Определим сечение проводов по участкам сети

Участок 0 -1

(5.16)

(мм²)

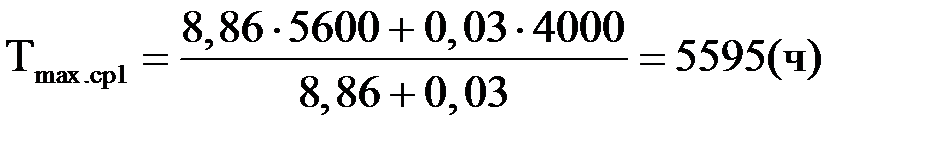

Jэ=1 , при (ч), из [4, с.548]

Выбираем воздушную линию с проводом марки АC-185/24; Iдоп=520(А),

из [4, с.429]. Провод проходит по условию «короны»,

т.к. F_ст=185(мм²) > F_кор.^min =35(мм²)

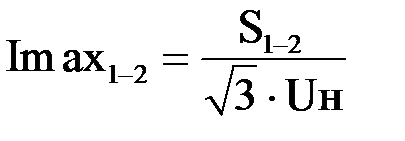

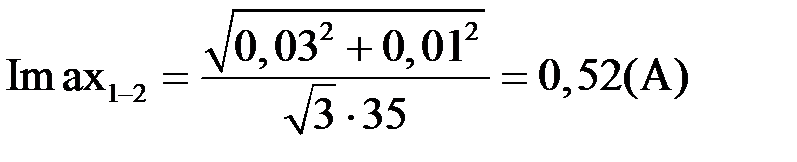

Участок 1-2

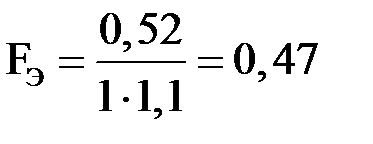

(мм²)

Jэ=1,1 , при (ч), из [4, с.548]

Выбираем одну воздушную линию с проводом марки АС-35/6,2; Iдоп=175 (А),

из [4, с.428]. Провод проходит по условию «короны»,

т.к. F_ст = 35(мм²) > F_кор.^min = 35(мм²)

Участок 0¹-3

(мм²)

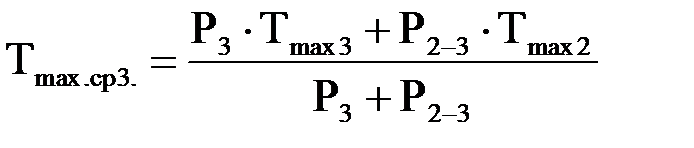

Jэ=1,1 , при (ч), из [4, с.548]

Выбираем воздушную линию с проводом марки АС-120/27; Iдоп=375 (А), из [4, с.428]. Провод проходит по условию «короны»,

т.к. F_ст=120(мм²) > F_кор.^min =35(мм²)

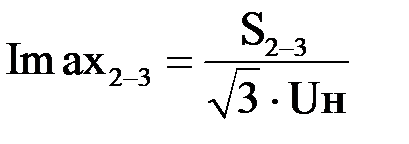

Участок 2-3

(мм²)

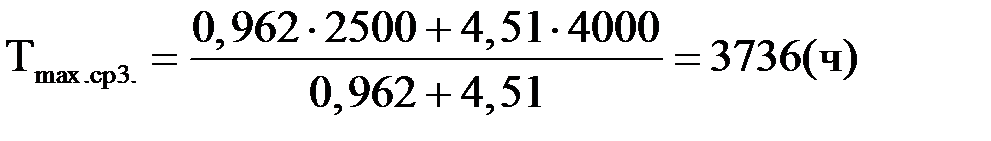

Jэ=1,1 , при (ч), из [4, с.548]

Выбираем воздушную линию с проводом марки АС-95/16; Iдоп=330 (А), из [4, с.428]. Провод проходит по условию «короны»,

т.к. F_ст=95(мм²) > F_кор.^min =35(мм²)

Проверка сечений проводов на нагрев

Авария №1
