Описание электрической схемы соединений
Фазы роторной обмотки машины переменного тока, используемой как трехфазный асинхронный двигатель Ml, замкнуты накоротко.
Статорная обмотка двигателя Ml через выключатель А2, блок однофазных трансформаторов, соединённых в трехфазную группу по схеме Д / Y с напряжениями 133 / 400 В, и тиристорный регулятор напряжения A3 присоединена к выходу трехфазного источника G1.
Обмотка возбуждения машины постоянного тока, используемой как нагрузочный генератор G3 с независимым возбуждением, присоединена к регулируемому выходу "ЯКОРЬ" источника G2, вход питания которого присоединен с помощью электрического шнура к одной из двух розеток "220 В трехфазного источника G1.
Якорная цепь генератора G3 присоединена к нагрузке А4.
Указатель частоты вращения Р1 присоединен к выходу преобразователя угловых перемещений G4.
Выходные гнезда указателя Р1 присоединены к дифференциальному аналоговому входу АСН0-АСН8 коннектора А6.
Коннектор А6 с помощью ленточного провода присоединен к плате сбора информации компьютера А7.
Входы датчиков тока и напряжения блока А5 включены соответственно в цепь якоря генератора G3, между зажимами якорной обмотки генератора G3, в цепь фазы двигателя Ml и между фазами двигателя Ml. Выходы этих датчиков присоединены к аналоговым входам АСН1-АСН9, АСН2-АСН10, АСНЗ-АСН11 и АСН4-АСН12 коннектора А6.
Ток и напряжение якорной цепи генератора G3 можно измерять амперметром Р2 и вольтметром РЗ.
Указания по проведению экспериментов
- Убедитесь, что устройства, используемые в экспериментах, отключены от сети электропитания.
- Соберите электрическую схему соединений тепловой защиты машины переменного тока (стр. 14).
- Соедините гнезда защитного заземления
устройств, используемых в эксперименте, с гнездом "РЕ" источника G1.
- Соедините аппаратуру в соответствии с электрической схемой соединений.
- Переключатели режима работы источника G2, тиристорного преобразователя / регулятора A3 и выключателя А2 установите в положение "РУЧН." и "РЕГУЛЯТОР".
- Регулировочные рукоятки источника G2 и нагрузки А4 поверните против часовой стрелки до упора, а регулировочную рукоятку регулятора A3 по часовой стрелке до упора.
- Установите переключателями в блоке А1 номинальные напряжения трансформаторов: первичные - 127 В, вторичные — 230 В.
1.3.1 Определение координат и параметров электропривода в статическом режиме
- Частоту вращения п [мин- ] двигателя Ml измеряйте с помощью указателя Р1.
- Ток и напряжение якоря генератора G3 измеряйте амперметром Р2 и вольтметром РЗ.
- Напряжение на выходе "ЯКОРЬ" источника G2 измеряйте его вольтметром.
- Напряжение, его частоту и ток статора двигателя Ml, потребляемую им активную и полную мощности, а также коэффициент мощности измеряйте с помощью виртуальных вольтметра, частотомера, амперметра, ваттметра и измерителя коэффициента мощности, расположенных на экране монитора компьютера. Для чего приведите в рабочее состояние персональный компьютер А7. Войдите в каталог СЛПрограммное обеспечение учебного лабораторного комплекса «Электротехника и основы электроники» \ Измерительные приборы \ Переменный ток \ Аналоговые и откройте прикладную программу "Панель измерительных приборов".
1.3.2. Определение статической механической характеристики
двигателя
[1] Включите источник G1. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.
• Включите выключатель "СЕТЬ" регулятора A3.
• Осуществите пуск двигателя Ml включением выключателя А2.
• Включите выключатель "СЕТЬ" и нажмите кнопку "ВКЛ." источника G2.
• Вращая регулировочную рукоятку источника G2, установите напряжение на выходе "ЯКОРЬ" равным 220 В.
• Вращая регулировочные рукоятки нагрузки А4, изменяйте ток 1а якоря генератора G3 и заносите показания амперметра Р2, вольтметра РЗ и индикатора Р1 в таблицу 1.3.1.
Таблица 1.3.1
| la, А | ||||||||||
| Ua, В | ||||||||||
| n, мин-1 |
- По завершении эксперимента у источника G2 поверните регулировочную рукоятку против часовой стрелки до упора и нажмите кнопку "ОТКЛ.". Отключите выключатель А2 нажатием на кнопку "ОТКЛ." и источник G1 нажатием на кнопку - гриб. Отключите выключатели "СЕТЬ" источника G2, регулятора A3 и выключателя А2.
- Используя данные табл. 1.3.1, вычислите значения скорости со и механического момента М двигателя по выражениям, соответственно (1.1.1) и (1.2.1) и занесите полученные результаты в табл. 1.3.2.
Таблица 1.3.2
| М, Н *м | ||||||||||
ω
|
- Постройте механическую характеристику ω = f (М) двигателя.
1.3.3. Регулирование скорости вращения двигателя изменением напряжения статора
- Включите источник G1. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.
- Включите выключатель "СЕТЬ" регулятора A3.
- Осуществите пуск двигателя Ml включением выключателя А2.
- Включите выключатель "СЕТЬ" и нажмите кнопку "ВКЛ." источника G2.
- Вращая регулировочную рукоятку источника G2, установите напряжение на выходе "ЯКОРЬ" равным 220 В.
- Изменяя положение регулировочных рукояток нагрузки А4, установите ток якоря генератора G3 равным, например, 0,5 А и поддерживайте его в ходе эксперимента.
- Вращая регулировочную рукоятку регулятора A3, изменяйте напряжение статора двигателя Ml и заносите показания виртуального вольтметра и индикатора Р1 в таблицу 1.3.3.
Таблица 1.3.3
| U, В | ||||||||||
| n, мин-1 |
- По завершении эксперимента у источника G2 поверните регулировочную рукоятку против часовой стрелки до упора и нажмите кнопку "ОТКЛ.". Отключите выключатель А2 нажатием на кнопку "ОТКЛ." и источник G1 нажатием на кнопку - гриб. Отключите выключатели "СЕТЬ" источника G2, регулятора A3 и выключателя А2.
- Используя данные табл. 1.3.3, вычислите значения скорости со двигателя по выражению (1.1.1) и занесите полученные результаты в табл. 1.3.4.
Таблица 1.3.4
| U, В | ||||||||||
| ω
|
• Постройте в виде графика характеристику ω = f (и) двигателя.
1.3.4. Определение координат и параметров электропривода в переходном режиме
• Определение скорости вращения, тока статора и момента двигателя в переходном режиме производите согласно указаниям п. 1.2.4 настоящего руководства.
1.3.5. Определение динамической механической характеристики
двигателя
[1] Определение динамической механической характеристики двигателя производите согласно указаниям п. 1.2.5 настоящего руководства.
1.4. Электропривод системы "Преобразователь частоты с автономным инвертором напряжения - асинхронный двигатель с короткозамкнутым ротором "
- Электрическая схема соединений
- Перечень аппаратуры
- Описание электрической схемы соединений
- Указания по проведению эксперимента

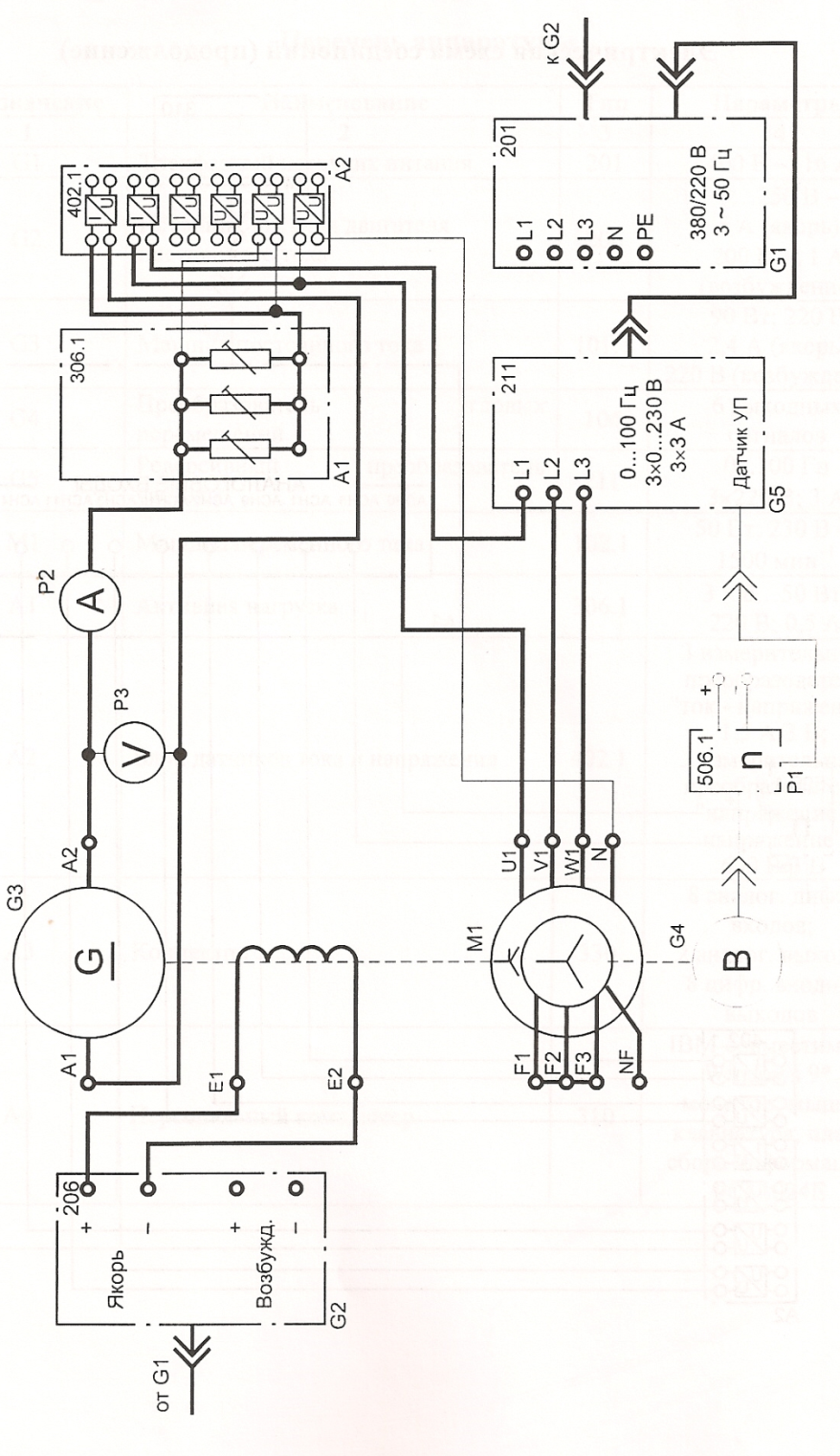

Электрическая схема соединений
