Строение двумембранных органелл
Цель: изучить микроскопическое и ультрамикроскопическое строение двумембранных органелл.
Задание:
1. Рассмотрите схему и микрофотографию митохондрий (Рис.31). Сделайте рисунок и подпишите: наружную митохондриальную мембрану; внутреннюю митохондриальную мембрану; кристы; матрикс.

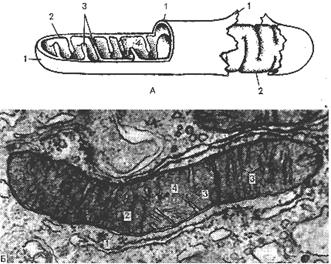

| Рис.31. А – схема; Б – электронная микрофотография среза митохондрии печеночной клетки: 1- наружная мембрана; 2 – внутренняя мембрана; 3 – кристы; 4 – митохондриальный матрикс. |
2. Рассмотрите митохондрии на микропрепаратах: «Хондриосомы (митохондрии) в клетках печени амфибии», «Хондриосомы (митохондрии) в клетках канальцев почки», «Хондриосомы (митохондрии) в эпителиальных клетках кишечника аскариды». Зарисуйте, укажите увеличение, тип окрашивания, подпишите.
3. Зарисуйте схему образования митохондрий (Рис.32).

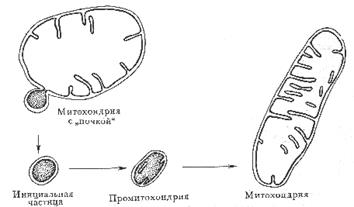

| Рис. 32. Схема образования митохондрий. |
|
4. Рассмотрите схему пластид (Рис.33). Сделайте рисунок и подпишите: наружную мембрану хлоропласта; внутреннюю мембрану хлоропласта; строму; тилакоиды стромы (ламеллы); тилакоиды граны; грану.
|
|
|
Рис. 33. Схема строения хлоропласта (а), лейкопласта (б), амилопласта (в), хромопласта (г): 1 – внешняя мембрана; 2 – внутренняя мембрана; 3 – матрикс (строма); 4 – ламеллы стромы; 5 – грана; 6 –тилакоид; 7 – крахмальное зерно; 8 – липидная капля с пигментами.
| |
5. Зарисуйте схему образования пластид (Рис. 34).

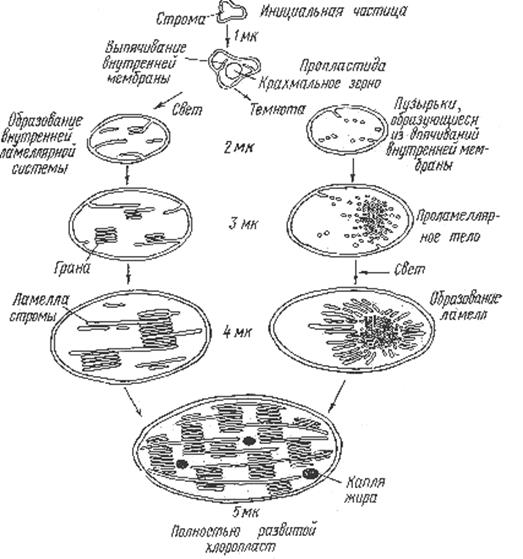

Рис.34. Схема образования пластид.
Практическая работа № 10
Строение одномембранных органелл.
Цель: изучить микроскопическое и ультрамикроскопическое строение одномембранных органелл.
Задание:
1. Изучите микроскопическое и ультрамикроскопическое строение эндоплазматического ретикулума (ЭР)
а) Рассмотрите и зарисуйте трехмерную модель, а также микрофотографию гранулярного и агранулярного ЭР.
а б

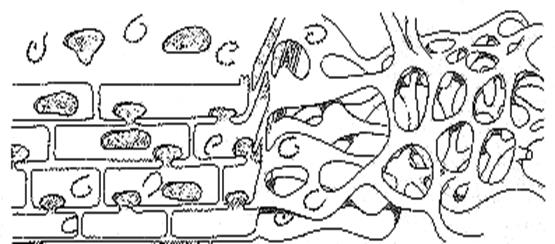

Рис. 35. Трехмерная модель ЭР: а - шероховатый (гранулярный) ЭР; б – гладкий (агранулярный) ЭР.
а б
Рис. 36. Электронные микрофотографии шероховатого (гранулярного) (а) и гладкого (агранулярного) (б) эндоплазматического ретикулума.
б) Рассмотрите схему шероховатого (гранулярного) ЭР (Рис.37). Сделайте рисунок и подпишите строение.
|
|
Рис. 37. Схема строения шероховатого (гранулярного) ретикулума. 1 – полость цистерны; 2 – рибосомы: а – большая субъединица рибосомы; б - малая субъединица рибосомы; 3 – информационная РНК; 4 – синтезируемая молекула белка; 5 – молекула белка в просвете цистерны.
| ||
|
| |||
2. Изучите микроскопическое и ультрамикроскопическое строение комплекса Гольджи.
а) Рассмотрите комплекс Гольджи на микропрепарате «Аппарат Гольджи в нервных клетках спинального ганглия котенка (осмиевая кислота)», зарисуйте, укажите увеличение, тип окрашивания, укажите стрелкой комплекс Гольджи.
б) Рассмотрите микрофотографию (Рис.38) и схему (Рис.39) комплекса Гольджи. Зарисуйте, подпишите.
|
|

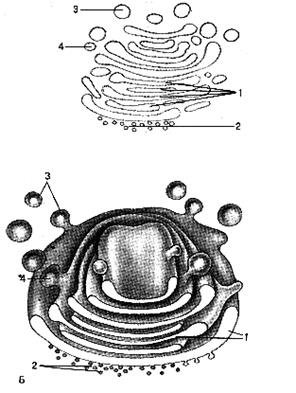

| Рис. 38. Микрофотография комплекса Гольджи. | Рис.39. Схема комплекса Гольджи: 1 – цистерны; 2 - транспортные везикулы; 3 – секреторные гранулы; 4 – лизосома. |
в) Зарисуйте схему метаболического пути веществ в структурах комплекса Гольджи (Рис.40).

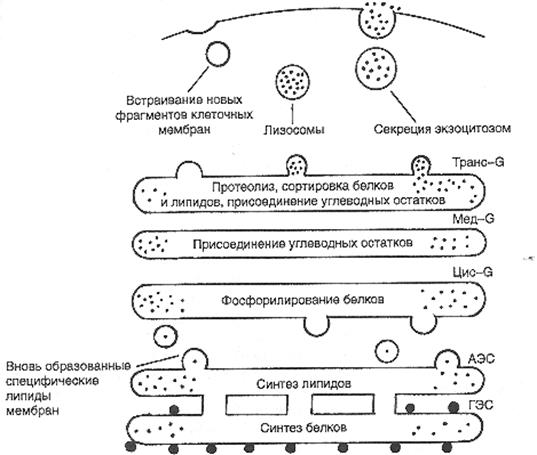

Рис. 40. Схема метаболического пути веществ в структурах комплекса Гольджи: АЭС – агранулярная эндоплазматическая сеть; ГЭС – гранулярная эндоплазматическая сеть; Транс-, Мед- и Цис-G – поверхности диктиосом.
3. Изучите микроскопическое и ультрамикроскопическое строение лизосомы.
а) Рассмотрите микрофотографию лизосом (Рис. 41). Сделайте рисунок и подпишите.
| Рис.41. Микрофотография лизосом в цитоплазме (ПЛ – первичная лизосома; стрелки – аутофагосомы (лизосомы, поглащающие липидные включения). |
б) Зарисуйте процессы, в которых участвуют первичные лизосомы (Рис.42).
|

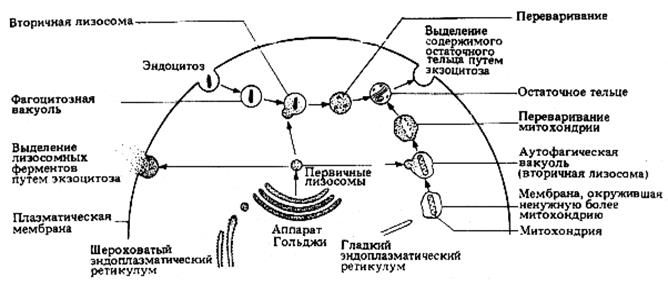

Рис.42. Процессы, в которых участвуют первичные лизосомы.
4. Изучите микроскопическое и ультрамикроскопическое строение пероксисомы. Рассмотрите микрофотографию пероксисом (Рис.43), зарисуйте и подпишите.
| Рис.43. Микрофотография пероксисом. |
|
