Исполнительные двигатели с гладким беспазовым якорем
Исполнительные двигатели постоянного тока с гладким беспазовым якорем появились сравнительно недавно. Отличительной особенностью этих двигателей является то, что обмотка якоря у них располагается не в пазах (они отсутствуют), а укрепляется непосредственно на гладкой цилиндрической поверхности якоря с помощью клея-компаунда и бандажей. Такое расположение значительно уменьшает индуктивность обмотки, что приводит к улучшению коммутации и уменьшению электромеханической постоянной времени, т.е. повышению быстродействия двигателя. Недостатком двигателя с гладким беспазовым якорем является наличие значительного немагнитного промежутка на пути магнитного потока полюсов, который здесь складывается из воздушного зазора и толщины обмотки якоря. Исполнительные двигатели с гладким беспазовым якорем выпускаются как с электромагнитным возбуждением, так и с постоянными магнитами.
Бесконтактные исполнительные двигатели
Недостатком всех рассмотренных ранее исполнительных двигателей постоянного тока является наличие скользящих контактов — коллектора и щеток, которые значительно снижают надежность работы и ограничивают области их применения. С целью устранения этих недостатков в последнее время были разработаны и начали довольно широко применяться бесконтактные исполнительные (управляемые) двигатели постоянного тока, принципиально не отличающиеся от бесконтактных двигателей, рассмотренных ранее.

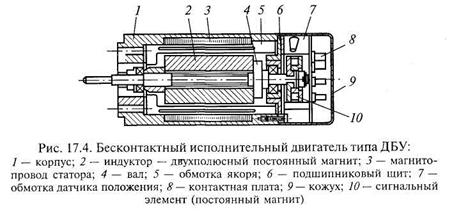

Эти двигатели (рис. 17.4) не имеют коллектора и щеток, что обеспечивает их более надежную работу в условиях тряски, вибрации, резко изменяющихся температур, при высоких частотах вращения, достигающих десятков и сотен тысяч оборотов в минуту, и значительно повышает срок службы.
17.3. Малоинерционные двигатели постоянного тока
Одним из недостатков контактных исполнительных двигателей постоянного тока является то, что они имеют шихтованные из листов стали якоря с большим моментом инерции, что значительно снижает их быстродействие. Этих недостатков нет у разработанных сравнительно недавно, но получивших уже достаточно широкое применение так называемых малоинерционных двигателей.
Малоинерционные двигатели в зависимости от конструкции и технологии изготовления их якорей можно разделить на две группы: двигатели с печатной обмоткой якоря и двигатели с обмоткой якоря, выполненной из обычного изолированного провода. По своим пусковым и рабочим свойствам эти двигатели близки друг другу.
