3 Выбор и обоснование системы теплоснабжения и ее состав
Основное значение любой системы теплоснабжения состоит в обеспечении потребителей необходимым количеством теплоты требуемого качества.
При выборе системы теплоснабжения учитываются технические и экономические показатели по всем элементам: источнику теплоты, сети, абонентским установкам.
В данном курсовом проекте необходимо выбрать систему теплоснабжения для промышленного предприятия и жилого района. Наиболее рациональным является выбор централизованной системы теплоснабжения, т.к. с уменьшением числа источников теплоснабжения, повышается экономичность выработки теплоты и снижаются начальные затраты и расходы по эксплуатации источников теплоснабжения.
В зависимости от числа трубопроводов, используемых для теплоснабжения данной группы потребителей, водяные системы делятся на одно-, двух-, трех- и многотрубные. В данном курсовом проекте выбираемдвухтрубную водяную систему, в которой тепловая сеть состоит из двух трубопроводов: подающего и обратного. По подающему трубопроводу горячая вода подводится от станции к абонентам, по обратному трубопроводу охлажденная вода возвращается к котельной. Эти системы по сравнению с многотрубными требуют меньших начальных вложений и дешевле в эксплуатации.
Водяные системы теплоснабжения применяются: закрытые и открытые. Выбираем закрытую систему теплоснабжения, в ней сетевая вода используется только в качестве теплоносителя, но из сети не отбирается. Преимущество закрытой системы – гидравлическая изолированность водопроводной воды, поступающей в установки горячего водоснабжения, от воды, циркулирующей в тепловой сети. Обеспечивается стабильное качество горячей воды, поступающей в установки горячего водоснабжения, такое же, как качество водопроводной воды.
В зависимости от характера тепловых нагрузок абонента и режима тепловой сети выбираются схемы присоединения абонентских установок к тепловой сети. Присоединение нагрузки ГВС – независимое. Для отопления принимаем зависимую схему присоединения отопительных установок с элеваторным смешением. Основными преимуществами элеватора как смесительного устройства являются простота и надежность работы. В условиях эксплуатации элеватор не требует постоянного обслуживания. Достоинство закрытой схемы – это простота и дешевизна, и при этом может быть получен несколько больший перепад температур сетевой воды в абонентской установке. Увеличение перепада температур воды уменьшает расход теплоносителя в сети, что может привести к снижению диаметров сети и экономии на начальной стоимости тепловой сети и на эксплуатационных расходах.
Все три вида нагрузки присоединяем к тепловой сети параллельно. То есть расход теплоносителя будет складываться из суммы его расходов на отдельные виды нагрузки. Всё необходимое для работы оборудование, по возможности, будем располагать в индивидуальных тепловых пунктах (ИТП). Что благоприятно скажется на уровне шума и упростит обслуживание установок. Принципиальная схема такого ИТП приведена на рис. 3.1.

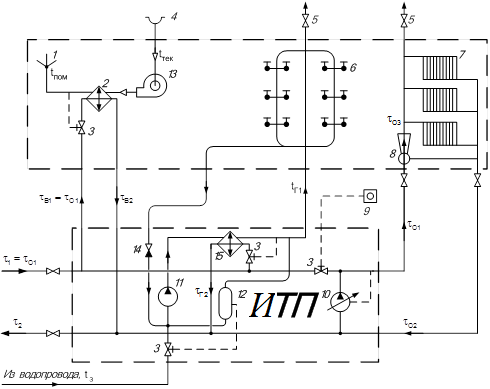

Рисунок 3.1 Принципиальная схема ИТП
1 – воздухораспределитель; 2 – калорифер; 3 – регуляторы расхода (по давлению и температуре);
4 – воздухозаборник; 5 – воздушник; 6 – стояки водоразборных кранов; 7 – нагревательные приборы; 8 – элеватор; 9 – моделирующее устройство (импульс температуры наружного воздуха); 10 – регулируемый циркуляционный насос; 11 – циркуляционный насос; 12 – бак-аккумулятор; 13 – ЦБ вентилятор; 14 – обратный клапан; 15 – подогреватель ГВС
Для теплоснабжения промышленного предприятия применяем паровую централизованную систему, она должна включать в себя системы сбора и возврата конденсата.
Паровую систему предусматриваем однотрубную с возвратом конденсата ( показана на рисунке 3.2). Пар по паровой сети транспортируется к тепловым потребителям. Конденсат возвращается от потребителя в котельную по конденсатопроводу. На случай аварийной ситуации предусматриваем резервную подачу пара в сеть через редукционно-охладительную установку. Сбор конденсата от теплоприемников и возврат его к источнику теплоты имеют важное значение для надежности работы котельной установки и для экономии теплоты и общей экономичности системы теплоснабжения вцелом. Систему сбора и возврата конденсата принимаем закрытую.
Температура возвращаемого конденсата 750С.
Технологические потребители к паровым системам теплоснабжения присоединяются непосредственно; системы горячего водоснабжения и отопления присоединяются либо через пароводяной подогреватель, либо через струйный подогреватель.
Котельная по назначению - отопительно-производственная - для обеспечения теплом систем отопления, вентиляции, горячего водоснабжения и для технологического теплоснабжении.

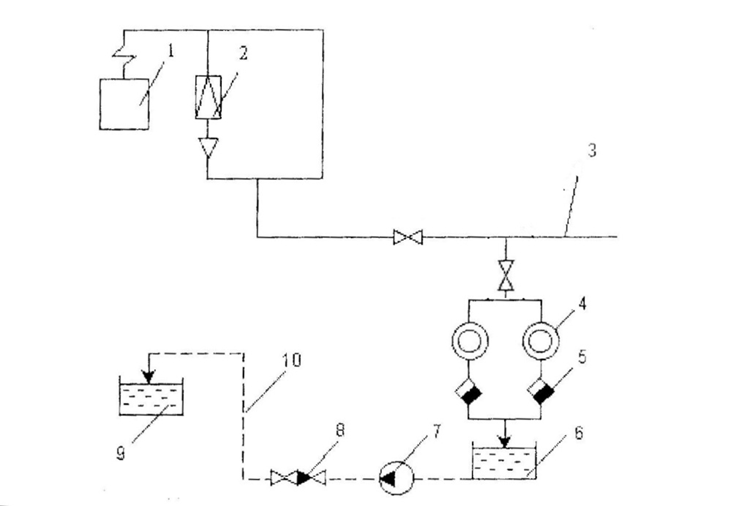

Рисунок 3.2 Однотрубная паровая система теплоснабжения с возвратом конденсата
1- паровой котел; 2- редукционно-охладительная установка; 3- потребитель (технологический аппарат); 4- теплообменник; 5 – конденсатоотводчик, 6- конденсатосборник; 7- конденсатный насос, 8 – обратный клапан; 9 – сборный бак конденсата, 10 – напорный конденсатопровод.
