Измеритель скорости ИС-02
Измеритель скорости ИС-02 –система измерения фактической скорости движения поезда с передачей информации на пульт машиниста в цифровом виде.
Система состоит из:
-ДВШ- датчика вращения шестерни редуктора колесной пары, устанавливается на корпусе редуктора 2-й и 4-й колесных пар;
-ИС- блока измерения скорости;
-панели индикации- для передачи информации о фактической скорости в цифровом виде.
Принцип измерения скорости основан на подсчете измерения количества импульсов ДВШ за определенный интервал времени, который определяется временем прохождения одного периода сигнала ДВШ расстояния между двумя соседними зубьями шестерни при движении со скоростью 1км/ч.
Сигнал от ДВШ поступает в блок измерения скорости, где происходил его обработка и вычисление скорости движения поезда в зависимости от установленного диаметра колеса на электрическом корректоре. Датчик ДВШ устанавливается на корпусе редуктора 2-й и 4-й колесных пар и представляет собой систему из двух индуктивностей, включенных по дифференциальной схеме.
Используются два блока измерения скорости, подключены к каждому датчику ДВШ и устанавливаются в левом аппаратном отсеке кабины машиниста. На панели индикации (блок № 2 пульта управления) установлены два цифровых индикатора, отображающие фактическую скорость , а также 19 светодиодных индикаторов для отображения текущей информации управления.
Назначение органов управления и индикации на блоках пульта управления отображены на рис.106.
9.3 Увязка поездных устройств АРС-Д с вагонными цепями и их взаимодействие
Поездные устройства АРС-Д при получении команды от напольных устройств АРС на торможение, приводят в действие схему управления вагона. При этом контактами реле обрывается цепь питания поездных проводов, обеспечивающих работу схемы в тяговом режиме, и схема разбирается. Для этой цели в головных вагонах установлены реле РОТ-1 и РОТ-2.

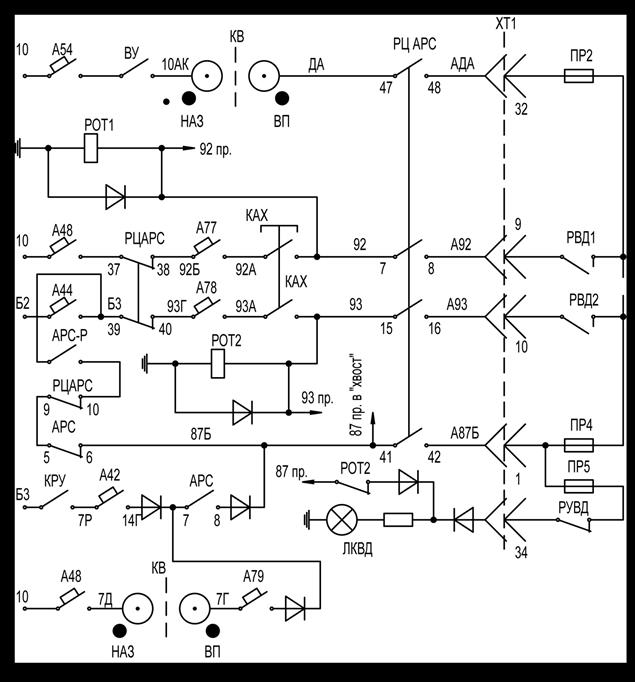

Рис.160 Схема управления реле РОТ-1, РОТ-2
Замыкающие контакты реле РОТ-1 включены в цепь проводов - 19, 20 и 33Ю, а реле РОТ-2 - в цепь 14 провода. Они обеспечивают управление линейными контакторами ЛК1, ЛКЗ, ЛК4, ЛК5. Эту функцию при управлении поездом от КВ выполняет реле РОТ-1, а при резервном управлении от КРУ - реле РОТ-2.
В случаях неисправности системы АРС-Д и ее отключения, для возможности приведения поезда в движение, в схему управления реле РОТ-1 и РОТ-2 включена специальная кнопка - кнопка аварийного хода -КАХ. Нажатием на эту кнопку создается дополнительная цепь питания реле РОТ-1 и РОТ-2 (рис.160).
Для сбора схемы на тормозной режим от устройств АРС, через контакты соответствующих реле, подается питание на провода - 20,-33Г и 2.
При действии АРС, независимо от того, в каком положении находится главная рукоятка КВ, обеспечивается только один режим работы схемы - автоматическое торможение. При этом исключается возможность ручного (байпасного) торможения, реализуемая машинистом при постановке главной рукоятки КВ в положение "Тормоз-1А" (цепь 25-го провода размыкается контактом РОТ-1 и катушка РРТ при торможения от АРС обесточена). В конце электрического торможения на 17-18 позициях РК срабатывает пневматический тормоз от ВЗ№2.
В случае, если электрическое или пневматическое торможение малоэффективно, то через 3,3 сек или 5,5 сек (в зависимости от скорости поезда) обесточивается катушка ЭПВ и произойдет экстренное торможение до полной остановки поезда.
Схема цепей управления АРС-Д представлена на рис. 161.
9.4 Управление от КВ с включенной АРСД головного вагона
Перед сбором схемы на "ХОД" необходимо включить систему АРС-Д. Для этого:
-установить реверсивный вал КВ в положение "ВПЕРЕД", сработает Вз№2 по 39-му проводу;
-включить тумблера ВУ АРС, ВУ АЛС. Система АРС выдаст команду на торможение. Включаются реле блока БУМ-РВТ1, РВТ2, РВТ4, РВТ5, РВЗ1, которые своими контактами замыкают цепи в схеме управления для сбора тормозного режима (рис.162);
-открыть кран ЭПВ;
-дать отмену торможения от системы АРС-Д кнопкой КБ-2 или ПБ.
После этого замкнется цепь реле КСР1 и КСР2 (рис.161), которые включившись своими размыкающими контактами оборвут цепь реле РВТ1, РВТ2, РВТ4, РВТ5 и схема разбирается с тормозного режима, а замыкающими контактами замкнет цепь реле РВД1 и РВД2 . Реле РВД1, РВД2, включившись, своими контактами замкнут цепь реле РОТ-1 и РОТ-2, которые получат питание по цепи:
а) РОТ-1 по цепи: 10 пр., А54, ВУ, КЭКВ, провод ДА, РЦАРС, ПР2, РВД1, РЦАРС, 92 пр., катушка РОТ-1, "земля".
б) РОТ-2 по цепи: 10 пр., А48, КЭКВ, А79, диод, АРС, диод, 87 пр РЦАРС, ПР4, РВД2, РЦАРС, 93 п.п., катушка РОТ-2, "земля".
Реле РОТ-1 замкнет свои контакты в цепи 19, 20 и 33Ю -проводов, а роле РОТ-2 - в цепи 14 провода и разомкнет в цепи лампы ЛКВД (рис. 160).
Произойдет отмена тормоза от АРС и схема подготовлена для сбора ходового режима.
При работе на линии с АРС-Д в хвостовой кабине должен быть постоянно включен тумблер ВУ АЛС.

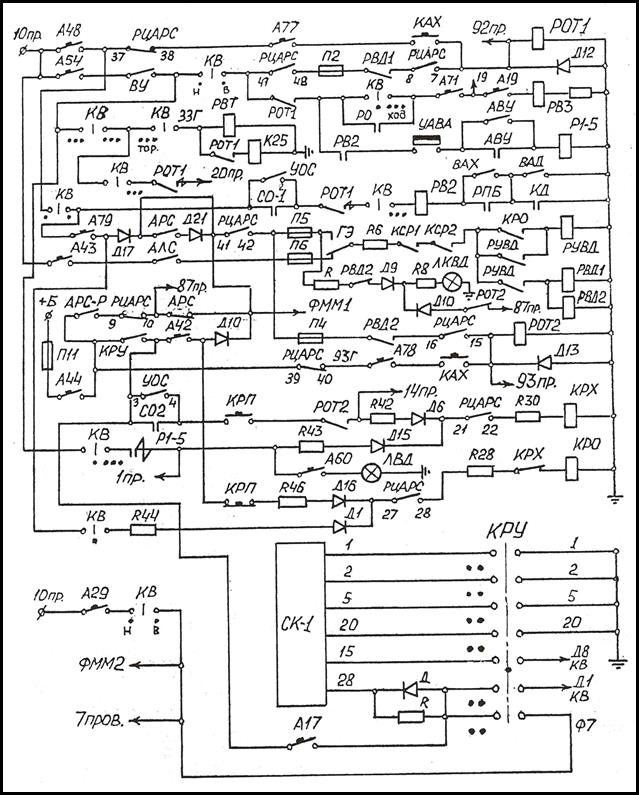

Рис.161 Схема управления поездом от КВ с включенной системой АРС-Д головного вагона

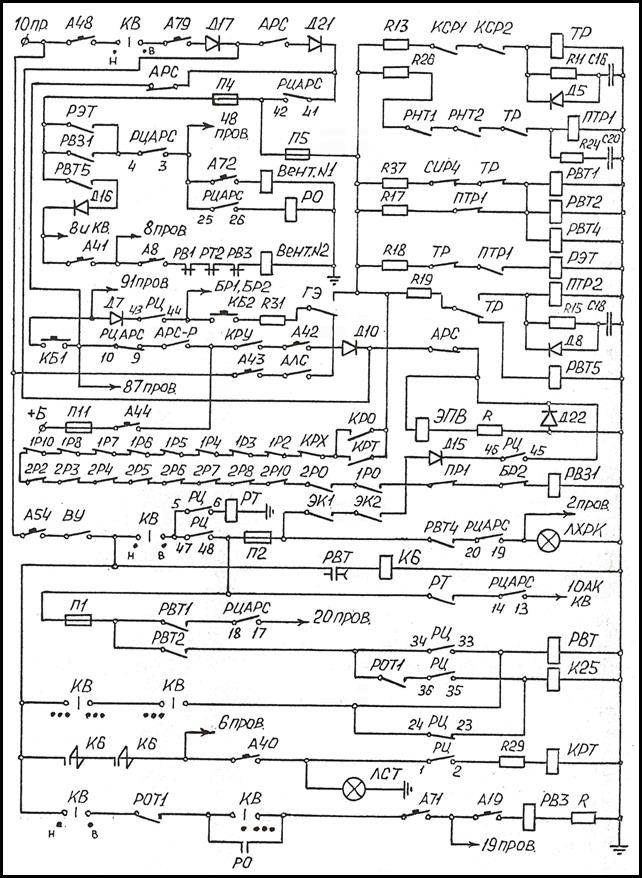

Рис.162 Цепи формирования режима торможения по команде АРС-Д
9.5 Управление от КРУ при включенной АРС-Д головного вагона
При переходе на резервное управление поездом от КРУ с включенной системой АРС-Д головного загона необходимо:
-затормозить состав ПСТ;
-перекрыть кран ЭПВ;
-отключить тумблера ВУ АРС, ВУ АЛС;
-вынуть реверсивную ручку из КВ, вставить в КРУ и перевести во 2-е положение;
-включить тумблера ВУ АРС, ВУ АЛС. Система АРС-Д выдаст команду на торможение (аналогично описанному выше);
-открыть кран ЭПВ;
-дать отмену торможения от АРС нажатием на КБ-2 или ПБ. Сработают реле РВД1, РВД2 и замкнут свои контакты в цепи реле РОТ-1 и РОТ-2. Реле РОТ-2 включится по цепи: (рис.160) – Б3, КРУ, А42, диод, АРС, диод, пр.87Б, РЦ АРС, ПР4, РВД2, РЦ АРС, 93 п.пр., кат. РОТ-2, "земля".
Реле РОТ-2 замкнет свой контакт в цепи 14 провода и разомкнет в цепи лампы ЛКВД, которая погаснет.
Нажать на кнопку КРП и одновременно отпустить пневматические тормоза. После отпуска пневматики замыкается контакт СО-2 в цепи 14 провода и схема соберется в ходовой режим.
9.6 Управление от КВ с включенной АРС-Д головного вагона при перекрытом кране ЭПВ
Этот режим позволяет вести поезд со скоростью не более 40 км/час при неисправностях ЭПВ, СО и ряде неисправностей, связанных с цепями управления ЭПВ.
Для приведения поезда в движение в.этом случае необходимо убедиться, что показание АЛС не менее 60 км/час, перекрыть кран ЭПВ, распломбировать и включить РЦ УОС и нажать на ПБ.
При включении РЦ УОС в схеме произойдет следующее: замкнувшийся контакт УОС (1-2) шунтирует контакт СО-1, контакт УОС (3-4) шунтирует контакт СО-2 (рис.161). Разомкнувшийся контакт УОС (5-6) обрывает цепь питания реле РПБ.
При нажатии на ПБ реле РПБ включается получая питание по цепи: (рис.160) - 10 пр., А48, КЭКВ, А79, Д17, ПБ (1-2), реле РПБ, "земля". Срабатывание реле РПБ приведет к отпуску В3№2. При переводе главной рукоятки КВ в ходовой режим схема соберется.
