1. Нефедов А.В. - Интегральные микросхемы и их зарубежные аналоги. Справочник. Т. 1 - 2000.
2. Новаченко И.В.Микросхемы для бытовой радиоаппаратуры.1996. \
3. Светодиодный маяк с таймером А. Ознобихин Радио. - 2008. - N 3 : 3 рис. ; С. 43-44.
4. Автономный источник дежурного освещения с таймером А. Ознобихин Радио. - 2008. - N 5 : 2 рис. - С. 56-57
5. 5000 современных микросхем УНЧ и их аналоги. Справочник. Турута Е.Ф. Наука и Техника, 2008. — 560 с: ил..
6. Интегральные микросхемы. Структурные решения, параметры, номенклатура Автор: Гайтан В.В. Год издания: 2006
7. http://cxem.net/
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Лист |
37 |
КП-2069965-210302-12-12 |
Приложение
Обозначение | Наименование | Кол. | Примеч. | |||||||
Документация | ||||||||||
КР-2069965-210302-20-13-ПС | Принципиальная схема | 1 | Формат А3 | |||||||
КР-2069965-210302-05-12-ПЭ | Перечень элементов | 2 | Формат А4 | |||||||
КР-2069965-210302-20-13-ПП | Печатная плата | 1 | Формат А3 | |||||||
КР-2069965-210302-20-13-СЧ | Сборочный чертеж | 1 | Формат А3 | |||||||
| ||||||||||
Резисторы | ||||||||||
R 1 | МЛТ - 1 Вт - 10 кОм ±5% | 1 | ||||||||
R 2 | МЛТ - 1 Вт - 47 кОм ±5% | 1 | ||||||||
R 3 | МЛТ - 1 Вт – 910 кОм ±5% | 1 | ||||||||
R 4 | МЛТ - 1 Вт - 1 МОм ±5% | 1 | ||||||||
R 5 | МЛТ - 1 Вт - 820 кОм ±5% | 1 | ||||||||
R 6 | МЛТ - 1 Вт – 5,1 МОм ±5% | 1 | ||||||||
R7 | МЛТ - 1 Вт – 120 кОм ±5% | 1 | ||||||||
R8 | МЛТ - 1 Вт – 820 кОм ±5% | 1 | ||||||||
R9 | МЛТ - 1 Вт – 22 Ом ±5% | 1 | ||||||||
КП-2069965-210601-20-14-ПЭ | ||||||||||
Изм | Лист | № Докум. | Подп. | Дата | ||||||
Разраб. | Учеватов А.О | Автомат защиты от аварийных колебаний напряжения в электросети . Перечень элементов | Лит. | Лист | Листов | |||||
Пров. | Витковский О.П. | 38 | 42 | |||||||
Рецензент | МГУ им. Н. П. Огарева ИФХ, 303 гр. | |||||||||
Обозначение | Наименование | Кол. | Примеч. | |||||||
Конденсаторы | ||||||||||
С1 | К50-35 – 0,47 мкФ - 16 В ±10% | 1 | ||||||||
С2 | К50-35 – 0,22 мкФ - 16 В ±10% | 1 | ||||||||
С3 | К50-35 – 4,7 мкФ - 16 В ±10% | 1 | ||||||||
С4 | К50-35 – 0,22 мкФ - 16 В ±10% | 1 | ||||||||
С5 | К50-35 - 220 мкФ - 16 В ±10% | 1 | ||||||||
Диоды | ||||||||||
VD 1, VD 2, VD 3, VD 4, VD 5 | КД522Б | 5 | ||||||||
| ||||||||||
| Светодиод | |||||||||
ЕL1 | ARL-5013UWW | 1 | ||||||||
| ||||||||||
Микросхема | ||||||||||
DA1 | КР140УД1208 | 1 | ||||||||
КП-2069965-210601-20-14-ПЭ | ||||||||||
Изм | Лист | № Докум. | Подп. | Дата | ||||||
Разраб. | Учеватов А.О | Автомат защиты от аварийных колебаний напряжения в электросети . Перечень элементов | Лит. | Лист | Листов | |||||
Пров. | Витковский О.П. | 39 | 42 | |||||||
Рецензент | МГУ им. Н. П. Огарева ИФХ, 303 гр. | |||||||||

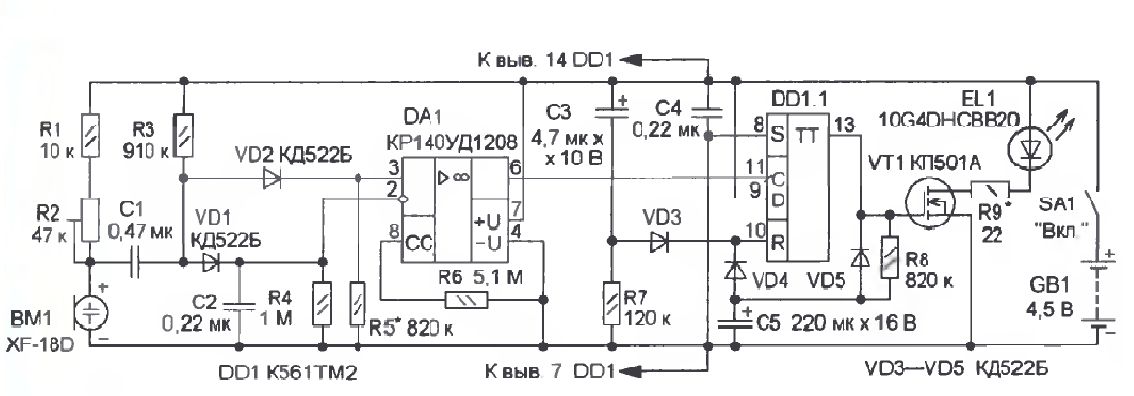

КП-2069965-210601-01-12.ПС | |||||||||||
Автономный источник дежурного освещения с таймером | Лит. | Масса | Масшт. | ||||||||
Изм | Лист | № докум. | Подп. | Дата | 2:1 | ||||||
Разраб. | Черемшанцев | ||||||||||
Пров. | Витковский О.П | ||||||||||
Т. контр. | Лист: 40 | Листов: 42 | |||||||||
Принципиальная схема | МГУ им. Н. П. Огарева ИФХ, 303 гр. | ||||||||||
Н. контр. | |||||||||||
Утв. | |||||||||||
|

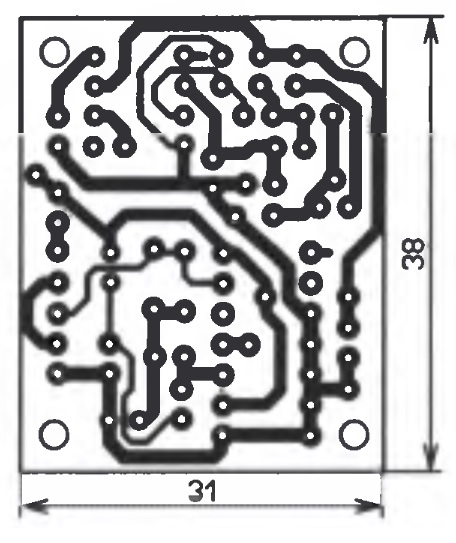

КП-2069965-210302-01-12.ПП | |||||||||||
Автономный источник дежурного освещения с таймером | Лит. | Масса | Масшт. | ||||||||
Изм | Лист | № докум. | Подп. | Дата | 2:1 | ||||||
Разраб. | Черемшанцев | ||||||||||
Пров. | Витковский О.П | ||||||||||
Т. контр. | Лист: 41 | Листов: 42 | |||||||||
2 вида | МГУ им. Н. П. Огарева ИФХ, 303 гр. | ||||||||||
Н. контр. | |||||||||||
Утв. | |||||||||||
Плата изготовлена методом травления.
1. Плата соответствует ГОСТ 23752 - 79.
2. Материал – заменитель : стеклотекстолитСФ -2 Н -35-1,5 ГОСТ 10316-78.
3. Не указанные предельные отклонения размеров между осями двух любых отверстий ±0,1 мм.
4. Параметры элементов проводящего рисунка: ширина проводящих дорожек 3 мм, 2мм, 1 мм.
Условное обозначение отверстий | Диаметр отверстий, мм | Наличие металлизации в отверстии | Диаметры контактных площадок, мм | Количество отверстий |
![]() | 1,0 | нет | 2,0 | 36 |
![]() | 2,0 | нет | 4,0 | 27 |
![]() | 3,0 | нет | - | 3 |
Примечание. Все детали устройства, кроме батареи, выключателя монтируют на печатной плате из односторонне фольгиро- ванного стеклотекстолита толщиной 1,5-2 мм.
Ее устанавливают в пластмассовый корпус подходящего размера, например, в мыльницу прямоугольной формы. Для установки светодиода в передней панели делают отверстие немного меньше, чем его диаметр, в которое с небольшим усилием его вставляют. Для установки выключателя также делают отверстие, а напротив микрофона — несколько отверстий диаметром 2...3 мм для прохождения акустического сигнала.
КП-2069965-210302-03-12.СБ | |||||||||||
Автономный источник дежурного освещения с таймером | Лит. | Масса | Масшт. | ||||||||
Изм | Лист | № докум. | Подп. | Дата | 2:1 | ||||||
Разраб. | Черемшанцев | ||||||||||
Пров. | Витковский О.П. | ||||||||||
Т. контр. | Лист: 42 | Листов: 42 | |||||||||
Сборочный чертёж | МГУ им. Н. П. Огарёва ИФХ, 303 гр. | ||||||||||
Н. контр. | |||||||||||
Утв. | |||||||||||
