Цепь тока на 17-18-й позиции РК
Генераторный контур аналогичен первой позиции РК, только отключен регулятор ДРП.
Тормозной контур- от точки Л12 две параллельные цепи резисторов:
1) Л12, РК14, ЛК2, РК19, РК13, резистор Л8-Л13, ПТ5, точка Р42;
2) Л12, ПТ4, резистор Р10-Р42 параллельно датчик напряжения, точка Р42;
Далее-РТ2, РКТТ, точка Я3.
В цепи генераторов остается не выводимый резистор величиной 0,273 Ом, во избежание замыкания генераторов накоротко.
Силовая схема при торможении в зоне средних и малых скоростей представлена на рис.130.
6.8.1 Сброс схемы с тормозного режима
При переводе главной рукоятки КВ с любых тормозных позиций в нулевое положение отключается контактор ЛК2, затем с выдержкой 0,5-0,7с отключаются контакторы ЛК3 и ЛК4, отключающие нерегулируемую часть тормозных резисторов, что способствует плавному сбросу схемы с тормозного режима.
Аппарат ПМТ остается в положении ПТ, аппарат ППС- в положении ПС. РК возвращается на первую позицию.

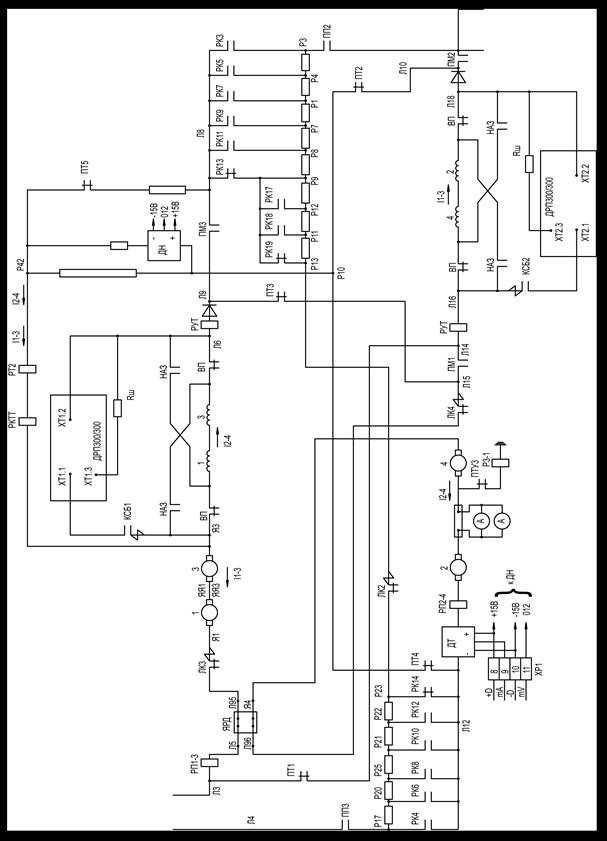

| Рис.130 Силовая схема электрических цепей при положении КВ Тормоз-2. 17-18-я позиции РК |
6.9 Защита силовой цепи
Защита силовой цепи в ходовом режиме от перегрузок и токов короткого замыкания осуществляется с помощью главного предохранителя (П) типа ПП-36, быстродействующего выключателя(ВА) типа ВБ-630, реле перегрузки РП1-3 и РП2-4, отключающих линейные контакторы.
Защита от круговых огней якорей тяговых двигателей, небаланса токов в группах двигателей в ходовом и тормозном режимах осуществляется с помощью дифференциального реле ДР1 и ДР2, воздействующих на отключение линейных контакторов.
От перебросов на «землю» в тормозном контуре защита осуществляется с помощью заземляющего реле РЗ-1, также отключающего линейные контакторы.
Быстродействующий выключатель ВБ-630 автоматически отключает силовую цепь, если токи аварийных режимов превышают его уставку. Дополнительно при этом отключаются линейные контакторы.
Включение быстродействующего выключателя производится подачей сигнала на 17-й(70-й) поездной провод, нажатием на импульсную кнопку «Возврат РП». Запрещается удерживать кнопку в нажатом состоянии в течение времени больше 2с после замыкания главных контактов. Оперативное отключение быстродействующих выключателей производится подачей сигнала по 71-му поездному проводу, нажатием на кнопку «Отключение БВ». В эксплуатации эта кнопка должна быть опломбирована и использоваться только в экстренных случаях, а также для проверки работы привода при ремонте.
Восстанавливать быстродействующий выключатель следует не ранее, чем через одну минуту после срабатывания. При повторном срабатывании ВА его не включать до установления причины срабатывания.
Перед выездом состава из депо включить ВБ нажатием на кнопку «Возврат РП».
Ток срабатывания РП1-3, РП2-4 -620-660А
Ток срабатывания РЗ-1 -0,6-0,8А
Ток срабатывания ВА -800+40А
ДР срабатывают при разности токов
в группах двигателей -120+20А
Главный предохранитель рассчитан на длительный ток 500А.
Глава 7 Чтение схемы управления
7.1 Назначение поездных проводов
1,21-Ход1
2,40-Ход2
2,41-Ход3
4,29-Назад
5,30-Вперед
6,43-Торможение
7-Звонок
8-Вз№2
9,10,51,52,63-+Батарея
11-
12-Резервное закрытие дверей
13,26-Радиофикация
14-Резервное управление
