Панель с реле перегрузки
Панель с реле перегрузки представлена на рис.64.
Реле перегрузки (РП) представляет собой реле максимального тока. Силовые катушки реле включены в цепь тока защищаемых групп ТЭД и если величина тока в этой цепи превысит ток уставки реле, реле срабатывает.
На одной панели установлено шесть реле:
РПЛ- реле перегрузки, предназначено для оперативного отключения схемы вагона в случае срабатывания дифференциальной защиты или автоматического выключателя. Катушка включена в схеме управления в цепь провода 20М (рис.137).
РП1-3, РП2-4- реле перегрузки, предназначены для защиты каждой группы ТЭД от перегрузок и токов короткого замыкания. Катушки включены в силовой цепи в каждую группу ТЭД. Ток срабатывания 620-650А.
РЗ-1- реле заземления, предназначено для защиты групп ТЭД при тормозном режиме на случай пробоя изоляции. Катушка включена в генераторный контур силовой цепи. Ток срабатывания 0,6-0,8А.
РЗ-2- реле заземления, предназначено для определения вагона, на котором не собралась схема на Ход или Тормоз. Катушка включена в схеме управления в цепь 24-го провода. Ток срабатывания 1А.

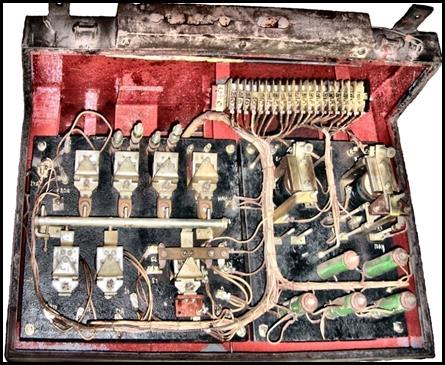

Рис.63 Ящик ЯР-13Д-1 (Внутренняя панель)
РЗ-3- реле заземления, предназначено для защиты тиристорного регулятора от перегрузок. Катушка включена в цепь тиристорного регулятора. Ток срабатывания 40-60 А.
РПвозврат- реле перегрузки, предназначено для восстановления РП после его срабатывания. Катушка реле включена в схеме управления в цепь 17-го провода.
Из рис.64 видно, что при срабатывании любого РП или РЗ хвостовик этого реле ударяет по упору валика, валик поворачивается и отключается реле РПвозврат. При этом размыкаются контакты РП, расположенные на якоре реле РПвозврат (3) и включенные в цепь катушек приводов линейных контакторов 1-го, 20-го и Б7 проводов. Произойдет принудительное отключение линейных контакторов, которые разомкнут свои силовые контакты в цепи ТЭД, отключая двигатели от контактного рельса.
Замыкающий контакт (4), расположенный на хвостовике якоря реле РПвозврат, включенный в цепь 18-го провода, замкнется и сработает сигнализация- на пульте управления загорятся сигнальные светодиоды ЛСН и РП, а на кузове неисправного вагона загорятся зеленые лампы РП.
Для восстановления РП в рабочее положение необходимо подать импульсное питание на катушку реле РПвозврат кнопкой «Возврат РП». Якорь реле притянется к сердечнику и встанет на защелку. Разомкнется контакт РП в 18-м проводе и погаснут бортовые зеленые лампы РП (светодиоды ЛСН и РП погаснут при переводе главной рукоятки КВ в нулевое положение) и замкнутся контакты РП в цепи 1-го, 20-го и Б7 проводов.
РП восстановлено.

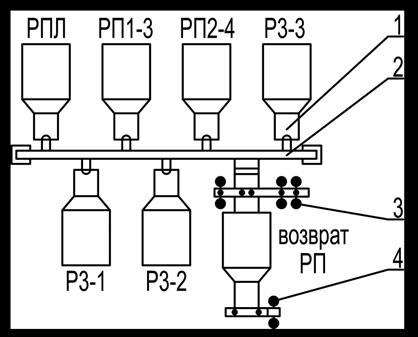

Рис.64 Панель с реле перегрузки
1- ударник, 2- валик, 3- размыкающие контакты, 4- замыкающий контакт
Нулевое реле НР
Нулевое реле предназначено для защиты групп ТЭД на моторном режиме, на случай снятия напряжения с контактного рельса или его понижении ниже 190В, вызывая разбор схемы линейными контакторами.
Катушка реле включена в высоковольтную вспомогательную цепь, замыкающий контакт- в цепь 1-го провода (см. рис.137)
Напряжение включения, В -360-380;
Напряжение отключения, В -190-120.
Опасно не понижение напряжения, а следующее за этим повышение напряжения. В этом случае двигатели оказались бы включенными без пусковых резисторов, по ним бы прошел большой ток, что привело бы к их повреждению.
Применение нулевого реле НР позволило обеспечить повторное подключение ТЭД с полностью введенными пусковыми резисторами. Поэтому в случаях понижения высокого напряжения в контактном рельсе и отключения НР происходит разбор схемы ходового режима линейными контакторами, реостатный контроллер возвращается на 1-ю позицию.
Машинисту рекомендуется главную рукоятку КВ перевести в нулевое положение и после повышения высокого напряжения в контактном рельсе и включения НР собрать схему на Ход.
