2.14.2 Переключатель положений ПКГ–761

Дата: 2025-04-30; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

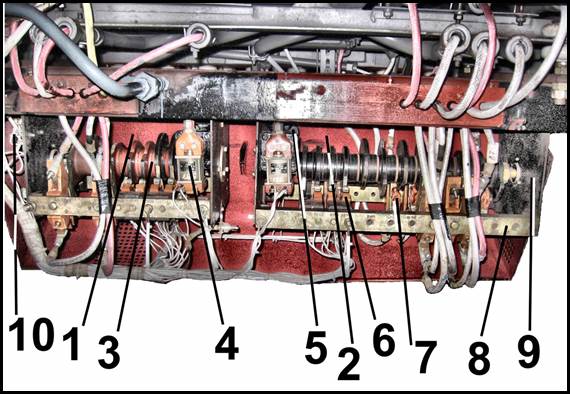

Рис.48….Переключатель положений ПКГ-761Д

1-аппарат ППС; 2- аппарат ПМТ; 3- кулачковый барабан; 4- электропневматический вентиль; 5-привод пневматический; 6-кулачковый элемент ЭУ-5; 7-кулачковый элемент КЭ-47; 8-рейка; 9-рама; 10-реле РПУ

Переключатель положений предназначен для переключения групп ТЭД с последовательного соединения на параллельное и с тормозного положения на моторное. Общий вид аппарата изображен на рис.48.

Под одним кожухом смонтировано два аппарата: ПМТ и ППС.

ПМТ предназначен для переключения групп ТЭД с тормозного положения на моторное и наоборот. Имеет два положения:

- ПТ- тормозное;

- ПМ- моторное.

Исходное положение аппарата ПМТ – ПТ.

ППС предназначен для переключения групп ТЭД с последовательного соединения на параллельное. Имеет два положения:

- ПС- последовательное;

- ПП- параллельное.

Исходное положение аппарата ППС- ПС.

Каждый аппарат состоит из:

- двухпозиционного электропневматического привода, катушки которого включены в схеме управления;

- кулачкового вала с профилированными шайбами, по обе стороны от которого на рейках установлены кулачковые элементы силовой цепи КЭ-47 и цепи управления ЭУ-5;

- на корпусе аппарата ПМТ установлен датчик тока ДТ-143, включенный в силовую цепь для контроля тока в тормозном контуре;

- на корпусе аппарата ППС установлено реле РПУ (тип РПУ-3), которое предназначено для восстановления работоспособности БПСН после срабатывания защиты и для проверки схемы управления ходового режима без подачи высокого напряжения на вагон (контакт РПУ включен в схеме управления в цепь 1-го провода параллельно контактам НР);

- на корпусе аппарата ППС установлены резисторы типа ПЭ-75 (2шт) по 500 Ом, включенные в тормозном контуре силовой цепи для формирования сигнала срабатывания тиристоров защиты Т7 (Т8).

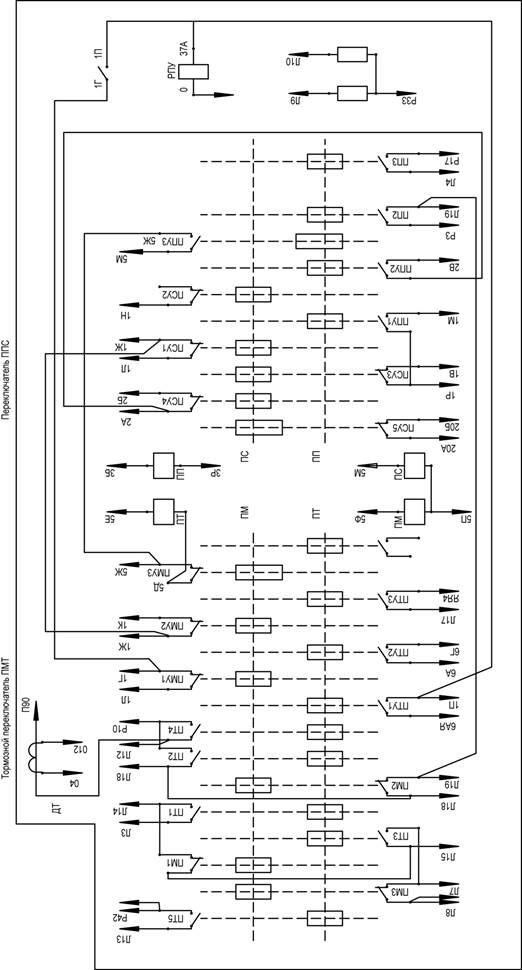

Электромонтажная схема аппарата ПКГ-761Д представлена на рис.49.

Обозначение по схеме

Технические данные

1. Напряжение главной цепи, В -750;

2. Напряжение цепи управления, В -75;

3. Угол поворота кулачкового барабана, град -45;

4. Число позиций, шт -2;

5. Напряжение срабатывания, В -45;
