2.12.3 Электромагнитные вентили
Рис. 30 Вентиль ЭВ-55
Для управления подачей сжатого воздуха в цилиндры приводов электропневматических аппаратов служат электромагнитные вентили включающего и выключающего типа.
Вентиль включающего типа при возбужденной катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при невозбужденной катушке- с атмосферой.
Вентиль выключающего типа при невозбужденной катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при возбужденной катушке- с атмосферой.
Общий вид электромагнитного вентиля включающего типа представлен на рис.30.
Рассмотрим устройство и работу электропневматического вентиля ЭВ-55 включающего типа.

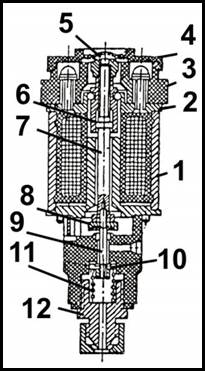

Вентиль состоит из двух узлов- электромагнита и распределительной коробки. Электромагнит состоит из катушки (1) со стальным сердечником, стопы, фланца (2), якоря (6). К фланцу крепится изолятор (3), в котором размерены два вывода катушки для крепления подходящих проводов На изоляторе установлена полиэтиленовая крышка (4), через центральную перемычку которой можно вручную привести вентиль в действие, нажав на гайку (5).
Якорь устанавливается по резьбе на штоке (7) и фиксируется от отворачивания гайкой.
Распределительная клапанная коробка состоит из прессованного корпуса, имеющего уплотнительные бурты по месту размещения впускного (10) и выпускного (8) клапанов, размещенных на шпильке (9) в центральном отверстии корпуса.
Впускной клапан (10) подрессорен пружиной (11), опирающейся на штуцер (12).
В исходном состоянии пружина (11), преодолевая вес подвижной системы- якоря (6), штока (7), клапанов (8 и 10) и шпильки (9), перекрывает впускным клапаном подачу сжатого воздуха в цилиндр аппарата.
При подаче напряжения на катушку (1) якорь (6) электромагнита вместе с закрепленными на нем деталями подвижной системы перемещается вниз до упора. Впускной клапан при этом открывается, выпускной перекрывается. Воздух поступает в цилиндр аппарата.
Технические характеристики
1. Номинальное напряжение, В -75;.
2. Номинальное давление воздуха, кГс/см2 -5;
3. Минимальное напряжение срабатывания
при давлении 5 кГс/см2, В -45.
2.12.4 Электромагнитные контакторы
Электромагнитные контакторы включаются за счет силы электромагнита. При протекании тока по катушке электромагнита создается намагничивающая сила, которая притягивает якорь к сердечнику. Происходит замыкание силовых контактов и одновременно переключение блокировочных контактов цепи управления.
При снятии питания с катушки электромагнита за счет действия противовеса или отключающей пружины якорь отходит от сердечника. Размыкаются силовые контакты и одновременно переключаются блокировочные контакты цепи управления. При размыкании силовых контактов возникает электрическая дуга, которая растягивается между контактами, переходит на дугогасительные рога и выдувается магнитным потоком дугогасительной катушки в камеру, где и гаснет.
По конструкции все электромагнитные контакторы аналогичны, но отличаются техническими данными и конструкцией блокировочных контактов в зависимости от параметров цепей, в которые они включены.
Электромагнитный контактор КПП-113 изображен на рис.31.

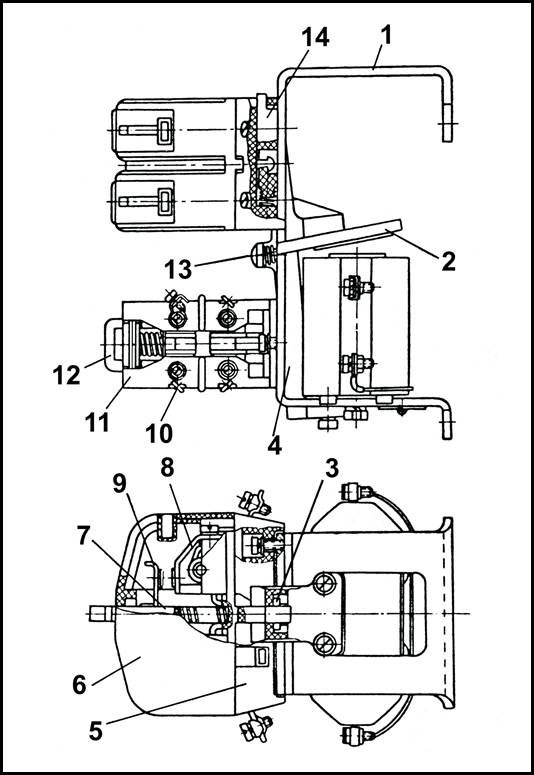

Контактор состоит из электромагнитной и дугогасительной систем. Его полностью монтируют на отдельной изоляционной панели (1). Основными частями электромагнитной системы являются: Г- образное ярмо (2), сердечник с катушкой (3), шунт (4), кронштейн и якорь с противовесом (5). Контактное нажатие подвижного контакта (6) на неподвижный контакт (7) создается притирающей пружиной (8).
Рис.31 Контактор КПП-113
На кронштейне магнитной системы установлено блокировочное устройство. Блокировочные контакты мостикового типа (9) устанавливаются на пластмассовой траверсе, которая при повороте якоря перемещается в направляющих. При перемещении траверсы сжимаются пружины блокировочного устройства, создавая контактное нажатие между подвижными и неподвижными контактами (блокировочный контакт замыкается).
Дугогасительная система контактора включает в себя: неподвижный контакт с дугогасительной катушкой (7), дугогасительную камеру (10), полюса (11). Для присоединения силовых проводов подвижный и неподвижный контакты имеют вывода (12).
Электромагнитные контакторы типа КПП-113 имеют предельную коммутационную способность порядка 250-300А и установлены в ящике ЯК-37Е.
2.12.4.1 Ящик с контакторами ЯК-37Е
Общий вид ящика представлен на рис.32, 33 его монтажная схема представлена на рис.34.

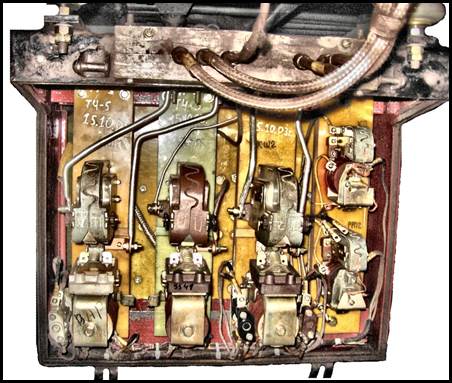

Рис.32 Ящик ЯК-37Е (внутренняя панель)
В ящике на двух панелях установлены электромагнитные контакторы.
1. Контакторы шунтировки КШ-1, КШ-2 (тип КПП-113) предназначены для подключения параллельно обмоткам возбуждения групп двигателей индуктивного шунта и резистора ослабления поля, для ослабления магнитного поля групп двигателей в ходовом режиме.
Катушки контакторов включены в схеме управления в цепь первого (третьего) провода, силовые контакты- включены в силовую цепь.
2. Контакторы силового блока КСБ-1, КСБ-2 (тип КПП-113) предназначены для подключения параллельно обмоткам возбуждения групп генераторов регулятора тока возбуждения типа ДРП 300/300, для регулирования магнитного поля генераторов в тормозном режиме.
Катушки контакторов включены в схеме управления в цепь 6-го провода, силовые контакты включены в силовую цепь.
3. Контактор первичного преобразователя КПП (тип КПП-113) предназначен для подключения источника питания БПСН к токоприемникам вагона. Катушка включена в цепь 36-го провода, силовой контакт - в цепь первичного преобразователя БПСН.(только для вагонов серии 81-717/714).
(для подключения источника питания ДИП применяется контактор КИ)
Рис.33 Ящик ЯК-37Е (внешняя панель)
4. Реле резервного пуска РРП2 (тип КПД-110), предназначено для переключений в схеме управления при переходе на резервное управление поездом.
Катушка включена в цепь 14-го провода, контакты в цепь провода ЗР.
5. Тормозное реле ТР1 (тип РПУ3-114Т) предназначено для переключений в схеме управления при сборе схемы на тормоз. Катушка реле включена в цепь 6-го провода.
При включении реле: размыкаются контакты ТР1 во 2-м проводе и в цепи катушки ПМ, и замыкаются контакты ТР1 в цепи авторежима и в цепи ВЗ№1.
6 Реле защиты преобразователя РЗП (тип РЭМ-651) предназначено для защиты блока питания от перегрузок. Реле имеет две катушки: силовую, включенную в плюсовой провод БПСН; возвратную, включенную в 37-й провод. Размыкающий контакт РЗП включен в цепь 36-го провода, в цепь катушки КПП; замыкающий контакт РЗП включен в цепь 61-го провода. Ток срабатывания РЗП равен 25-30 А.
(только для вагонов серии 81-717/714).
Технические данные
КПП-113 КПД-110 РПУ3
1. Раствор контактов, мм, не менее
главных -10 -8 --
блокировочных -4,0 -3,5 -4,0
2. Провал контактов, мм, не менее
главных -0,5 -0,5 --
блокировочных -0,5 -0,5 -0,5
3. Нажатие контактов конечное, кГс, не менее
главных -0,8 -0,15 --
блокировочных -0,2 -0,2 -0,12
4. Толщина контактов, мм, не менее
главных -0,2 -0,2 --
блокировочных -0,2 -0,2 -0,2
5. Смещение контактов, мм, не более
главных - 2,0 -1,5 --
блокировочных - -- -1,0
6. Минимальное напряжение
включения, В -45 -50 -45
Ящик крепится к раме вагона посередине на изоляторах около второй колесной пары. Открывающиеся кожуха ящика имеют устройство, исключающее падение их на путь.

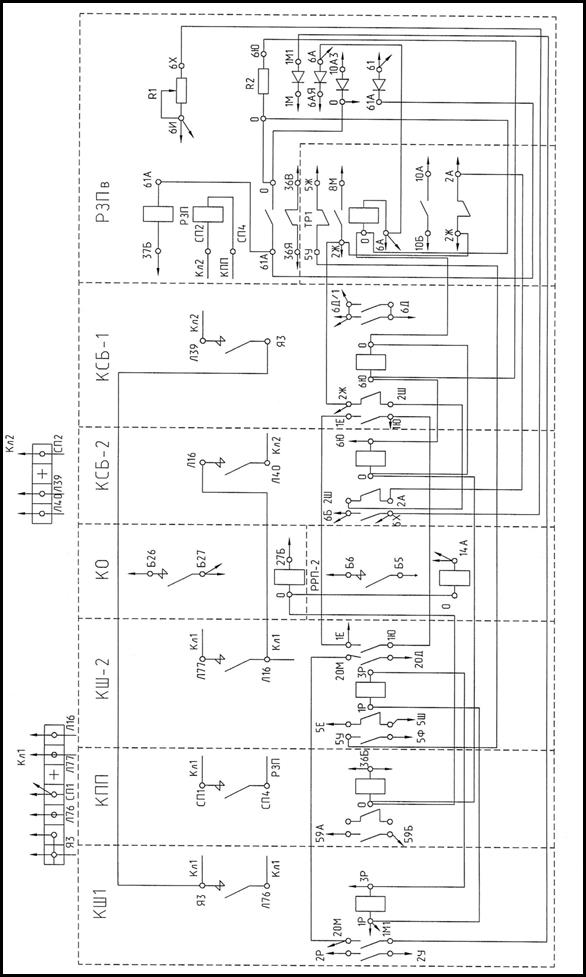

| Рис.34 Электромонтажная схема ящика ЯК-37Е |
2.12.4.2 Ящик ЯМК

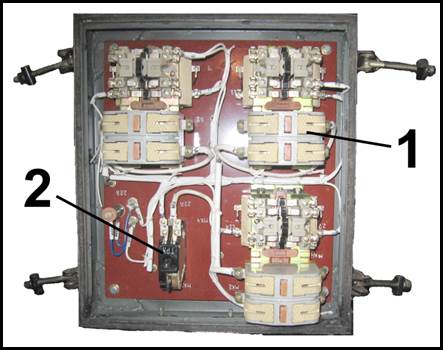

В ящике установлены электромагнитные контакторы типа МК1-20М (1) и электротепловое реле типа ТРТП-115Р (2). Общий вид ящика ЯМК изображен на рис.35, его электромонтажная схема представлена на рис. 36.
Электромагнитные контакторы МК1-20М имеют повышенную надежность, высокую коммутационную способность (до 250А), механическую и электрическую износостойкость по сравнению с контакторами КПП-110.

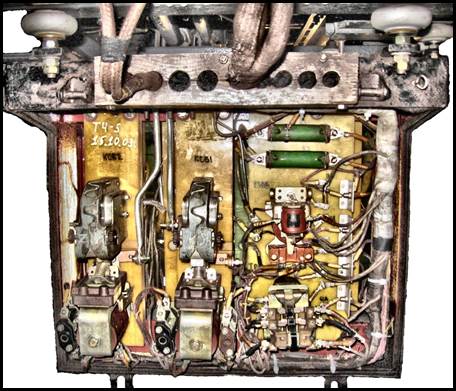

Рис.35 Ящик ЯМК
Применение контакторов МК1-20М позволило осуществить подвеску ящика ЯМК к раме вагона без изоляторов.
Конструкция контактора МК1-20М многоблочная. Общий вид контактора представлен на рис.37.

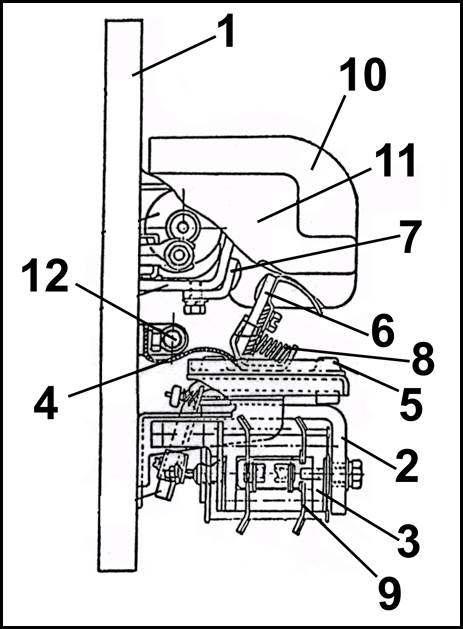

Все узлы и детали собираются на скобе (1) магнитной системы, служащей базовой деталью контактора. Магнитная система клапанного типа, двухкатушечная. Якорь (2) магнитной системы соединяется с пластмассовым рычагом (4), плечи которого через цилиндрические оси (3) передают движение контактным траверсам главных контактов (9) и блокировочных контактов. Якорь вращается на призмах. Компенсация износа рабочих граней призм якоря обеспечивается пружинами (13), автоматически поджимающими якорь к скобе магнитной системы.
Контактная система главных контактов состоит из контактной колодки (5) с неподвижными контактами (8), траверсы с подвижными мостиками (7) и дугогасительной камеры (6) .
Для снятия дугогасительной камеры необходимо нажать пальцами на выступающие части защелкивающих колодок (14) и выдвинуть камеру вперед.
Контактная система блокировочных контактов состоит из двух контактных колодок (11), на которых закреплены скобы неподвижных контактов (10) и траверсы (12) с подвижными контактными мостиками.
Технические данные МК1-20М:
1. Номинальный ток, А - -10;
2. Раствор контактов, не менее, мм
главных -4, 0;
блокировочных - -5,0;
3. Провал контактов, не менее, мм
главных -2,5;
блокировочных - -1,5;
4. Нажатие контактов, не менее, Н
главных -5, 0;
блокировочных -0,9;
5. Номинальное напряжение, В
силовой цепи -1000;
вспомогательной -75.

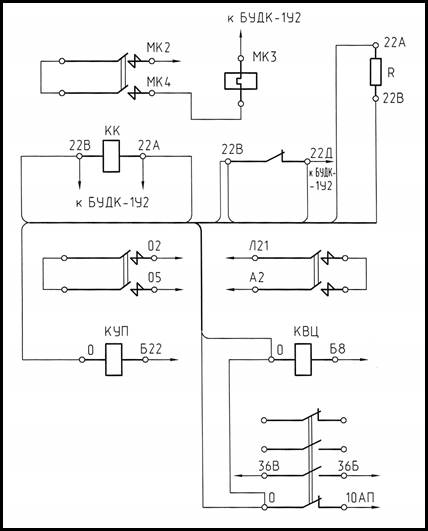

Рис.36 Электромонтажная схема ящика ЯМК
Рис. 37 Общий вид контактора МК1-20МУ3
Устройство и работа реле ТРТП-115Р
Тепловое реле ТРТП-115Р представлено на Рис.38.
Рис.38 Реле ТРТП-115Р

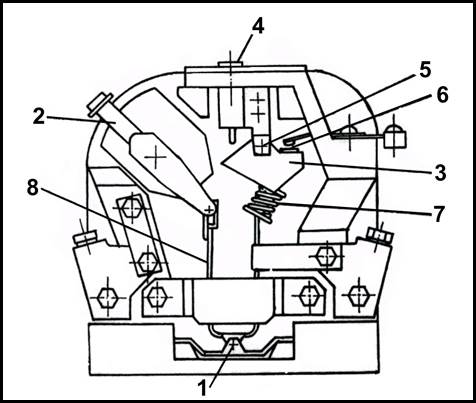

Биметаллический элемент (8) имеет У- образную форму и посажен на ось (1). На правый край биметаллического элемента опирается пружина (7), другой край опирается на изоляционную колодку (3), несущую на себе контактный мостик с контактами (6).
Левый край элемента биметаллического соединен с механизмом уставки (2), позволяющим регулировать ток несрабатывания путем изменения натяга биметаллического элемента.
При токах срабатывания биметаллический элемент, нагреваясь, поворачивает изоляционную колодку (3) вокруг оси и воздействует на контакт реле, который размыкается.
Возврат реле в исходное положение (замыкание контакта) происходит при нажатии кнопки (4).
Технические данные ТРТП-115Р
1. Номинальный ток, А -7;
2. Время срабатывания, с
при токе 27 + 3А, не более -25;
при токе 45 А, не более -5;
В ящике ЯМК установлены контакторы и реле.
1. Контактор компрессора – КК (тип МК1-20М), предназначен для подключения двигателя моторкомпрессора к вспомогательной цепи напряжения контактного рельса.
Катушка включена в цепь 22-го провода цепи управления, силовой контакт включен в цепь двигателя моторкомпрессора.
2. Контактор вспомогательных цепей- КВЦ (тип МК1-20М), предназначен для подключения вспомогательной цепи напряжения контактной сети к токоприемникам вагона.
Катушка получает питание при включении на вагоне выключателя батареи ВБ через А53. Силовой контакт КВЦ включен в вспомогательную цепь напряжения контактной сети.
3. Контактор управления печами- КУП (тип МК1-20М), предназначен для подключения печи отопления кабины к токоприемникам вагона. (Контактор КУП установлен в ящике только на головных вагонах).
Катушка получает питание при включении на вагоне выключателя батареи ВБ через А53 и А75. Силовой контакт КУП включен в цепь печи отопления.
4. Тепловое реле токовое с ручным возвратом - ТРК (тип ТРТП-115Р), предназначено для защиты двигателя моторкомпрессора от токов недопустимой продолжительности.
Катушка реле включена в цепь двигателя моторкомпрессора, размыкающий контакт ТРК включен в цепь катушки КК-- 22-го провода.
При длительном протекании тока по цепи моторкомпрессора катушка ТРК нагревается, реле срабатывает, размыкая свой контакт в цепи катушки КК 22-го провода. Контактор КК отключается, размыкая силовой контакт в цепи моторкомпрессора, и моторкомпрессор также отключается.
Восстановить цепь моторкомпрессора возможно в этом случае включением ТРК вручную, нажатием кнопки на корпусе реле.
Ящик подвешен к раме вагона слева. Съемный кожух ящика имеет устройство, исключающее падение его на путь.
