2.10.3 Блок ограничивающих резисторов БОР-4
Аппарат состоит из металлического ящика, в котором установлены восемь элементов типа КФ, два из которых, соединенные последовательно, включены в вспомогательную цепь напряжения контактной сети и предназначены для ограничения тока короткого замыкания (общее сопротивление 3,84 Ом), и шесть резисторов, соединенные также последовательно включены в цепь электродвигателя моторкомпрессора, ограничивающих пусковой ток и ток короткого замыкания в цепи моторкомпрессора (общее сопротивление -19,62 Ом).
Аппарат по конструкции аналогичен КФ-47А., закрыт металлическим кожухом с отверстиями для самовентиляции.
Электромонтажная схема блока представлена на рис.20.

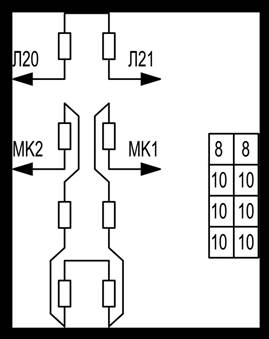

Рис.20….Электромонтажная схема ящика БОР-4
Технические данные
1. Сопротивление резисторов в цепи Л20-Л21, Ом -3,84;
2. Сопротивление резисторов в цепи МК1-МК2, Ом -19,62;
3. Номинальное напряжение. В -750;
4. Масса, кг -52.
Ящик подвешен к раме вагона на изоляторах слева.
2.10.4 Ящик с резисторами ЯС-44Г
Ящик с резисторами ЯС-44Г и блок с резисторами ПС-82 предназначен для размещения в них добавочных резисторов, применяемых в «низковольтных» цепях управления вагонов и вспомогательного оборудования.
Добавочные резисторы включены в «низковольтные» вспомогательные цепи, цепи управления и предназначены для уменьшения величины напряжения, подаваемого на сигнальную лампу, катушки реле и контакторов.
Применяются резисторы типа ПЭ, ПЭВ, ПЭВР на 75 и 150 Вт.
Резисторы изготавливают из константановой проволоки, намотанной на талько-шамотные цилиндры. Проволока припаивается к держателям. Держатели крепятся при помощи фарфоровых втулок, стянутых стержнем и гайкой. Для защиты проволоки от повреждений и замыкания витков между собой трубку покрывают стеклоэмалью. На корпусе каждого резистора указана величина его сопротивления. Добавочные резисторы установлены в ящиках ЯС-44Г и в блоке ПС-82, изображенных на рис.21 и на рис.102.
Аппарат ЯС-44Г состоит из металлического ящика (4), в котором на изоляционной панели крепятся добавочные резисторы (1) типа ПЭ на 150 и 75 Вт. Между собой резисторы соединяются медными шинами (3). Ввод проводов осуществляется через сальники (5) в корпусе ящика. Ящик закрывается металлической крышкой.
Ящик ЯС-44Г подвешен к раме вагона на изоляторах (2) слева около первой колесной пары.
Величины сопротивлений резисторов в ящике ЯС-44Г указаны в таблице 5,. электромонтажная схема представлена на рис.22.
В ящике ЯС-44Г установлены резисторы, которые используются в цепи нулевого реле в качестве балласта и цепи тиристорного регулятора РТ300/300 в качестве делителя напряжения.
Таблица 5
| Обозначение ступени | СП1-НР1 | Л44-Л43 | Л45-Л43 | Л25-Л42 | Л28-Л42 | Л6- Л42 | Л42-Л43 | Л43-Л81 |
| Сопротивление, Ом | 4800 ПЭ75 | 270 ПЭ75 | 270 ПЭ75 | 270 ПЭ75 | 270 ПЭ75 | 300 ПЭ150 | 660 ПЭ150 | 300 ПЭ150 |

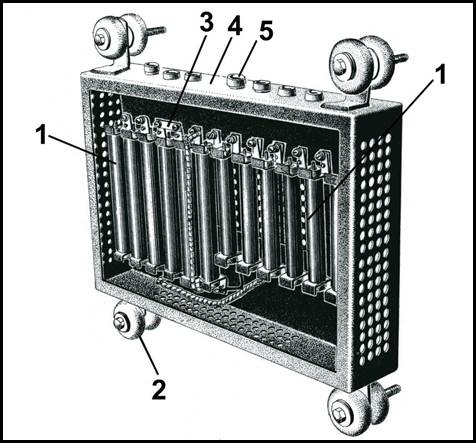

Рис. 21 Ящик ЯС-44Г.

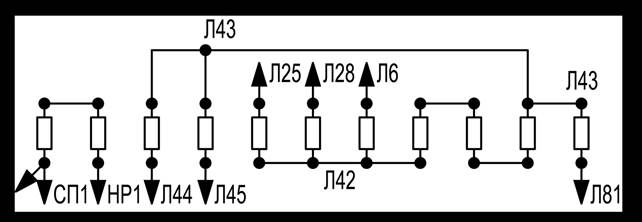

Рис.22…Электромонтажная схема ЯС-44Г
2.11 Индуктивный шунт ИШ-15А
Индуктивный шунт предназначен для шунтирования совместно с активным сопротивлением обмоток возбуждения групп двигателей, для обеспечения одинаковой скорости изменения тока якорей и обмоток возбуждения при всплесках напряжения.
Индуктивный шунт представлен на рис.23.

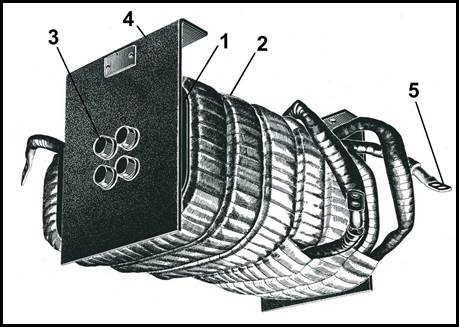

Рис.23 Индуктивный шунт ИШ-15А
Состоит из стального сердечника (1), на который намотаны шесть катушек (2) из шинной меди. Катушки соединены в две группы, в каждой группе по три последовательно. Сердечник крепится болтами (3) к боковинам (4). Шунт имеет четыре вывода (5), к которым крепятся болтами силовые провода, а место соединения надежно изолируется лакотканью.
Индуктивность шунта близка к индуктивности обмоток возбуждения. При ослаблении магнитного поля двигателей методом шунтировки создается замкнутый контур, в который включены катушки главных полюсов, обладающие большой индуктивностью.
Индуктивный шунт во время движения вагона на моторном режиме с ослабленным полем предотвращает прохождение больших токов через якоря двигателей во время кратковременного отрыва токоприемника вагона от контактного рельса.
При отсутствии индуктивного шунта отрыв токоприемника от контактного рельса сопровождается следующими явлениями: до отрыва токоприемника от контактного рельса, ток, пройдя якорь ТЭД, разветвляется и частично проходит по обмоткам главных полюсов и частично по шунтирующему резистору. При отрыве токоприемника сначала исчезает ток в обмотке якоря а затем в обмотках главных полюсов. Как только токоприемник снова коснется контактного рельса, ток в первый момент вследствие большого индуктивного сопротивления главных полюсов пойдет через якорь и шунтирующий резистор в «землю». Противо-ЭДС якоря из-за отсутствия тока, а следовательно и магнитного потока главных полюсов будет ничтожно мала, и ток, проходящий через якорь и шунтирующий резистор, может достигнуть опасной для двигателя величины. Чаще всего приводит к возникновению «кругового огня» по коллектору.
Индуктивный шунт, включенный последовательно с резистором ослабления поля, имеет значительную самоиндукцию, поэтому обе параллельно включенные цепи одинаково сопротивляются нарастанию тока и между ними не происходит недопустимого перераспределения нагрузки, а следовательно, и дополнительного ослабления магнитного потока тягового двигателя.
Технические данные
1. Номинальное напряжение, В- -750;
2. Длительный ток, А -160;
3. Сопротивление при 20º С, Ом -0,0038;
4. Масса аппарата, не более, кг -135;
5. Число катушек, шт -6.
Рис.24 Электромонтажная схема ИШ-15А-
Аппарат подвешен к раме вагона на изоляторах посередине около второй колесной пары.
2.12 Контакторы
В процессе работы вагонов в электрических цепях происходит большое количество различных переключений аппаратами ЛК-761, ПР-772, ЭКГ-39Б, ПКГ-761Д, ЯК-37Е. Эти переключения необходимы для осуществления процесса пуска, регулирования скорости, установлению необходимого режима работы электрооборудования.
Переключения схемы разными аппаратами изменяют построение электрической цепи- создают последовательное, последовательно-параллельное включение ТЭД, режим ослабления поля, перевод схемы в тормозной режим.
Переключение электрических цепей в основном осуществляется контакторами, являющимися основными коммутирующими аппаратами. При помощи контакторов реализуется дистанционное управление электрооборудованием.
Различают контакторы с индивидуальным приводом (электропневматические и электромагнитные) и контакторы, установленные в аппаратах с двух и многопозиционным приводом (кулачковые контакторы).
Ниже рассмотрены конструкции основных аппаратов и их элементов.
2.12.1 Электропневматические контакторы ПК-162А, ПК-163А
Электропневматические контакторы предназначены для подключения тяговых двигателей к контактному рельсу на ходовом режиме и для образования тормозного контура, с отключением ТЭД от контактного рельса на тормозном режиме. Имея дугогасительную камеру, они могут разрывать силовые электрические цепи с нормальным током, так и при коротком замыкании по команде реле перегрузки.

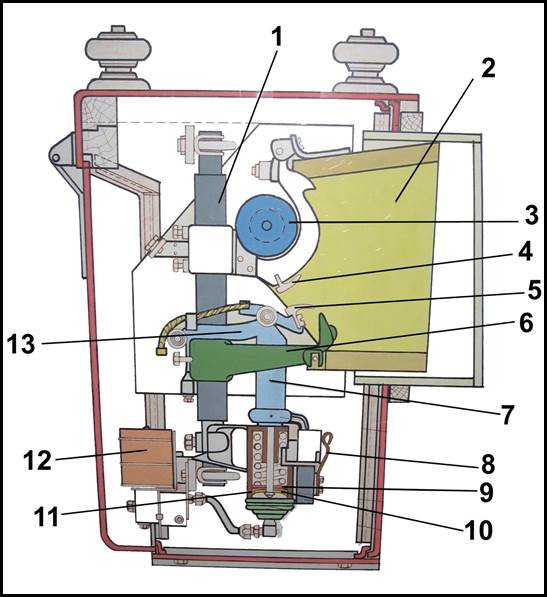

Контактор (рис.25) состоит из: изолированного стального стержня (1), на котором крепится подвижный (5) и неподвижный (4) контакт с дугогасительной катушкой (3). Держатель подвижного контакта (13), удерживаемый пружиной, поворачивается на оси относительно рычага, осуществляя притирание контактов. Ось тяги (7) сцепляет подвижный контакт с пневматическим приводом, который состоит из цилиндра (11) и штока с поршнем (9). Поршень имеет уплотнение из кожаных манжет (10). Внутри цилиндра расположена пружина, которая давит на поршень, вызывая отключение контактора, если в цилиндре нет воздуха. Цилиндр трубопроводом связан с электропневматическим вентилем включающего типа. Шток перемещает тягу (7) и направляющую скобу, которая удерживает колодку блокировочных контактов (8).
Контактор ПК-163А, в отличие от контактора ПК-162А, имеет полностью изолированный стальной стержень (в контакторе ПК-162А стальной стержень по краям не изолирован) и видоизмененную дугогасительную камеру, вследствие чего коммутационная способность контактора ПК-163А составляет 3000А, вместо 1500А у контактора ПК-162А.
При отключении контактора возникает дуга, для гашения которой используется дугогасительная камера (2). Она состоит из асбоцементных стенок со стальными полюсами.
Под действием магнитного потока дугогасительной катушки, дуга перемещается на края контактов, все более растягиваясь. Затем дуга переходит на дугогасительные рога и происходит ее выхлоп через дугогасительную камеру.
Чтобы обеспечить хороший контакт между контактами во время включения контактора, подвижный контакт имеет притирающий ход (притирание). Притирание создается специальной притирающей пружиной (5).

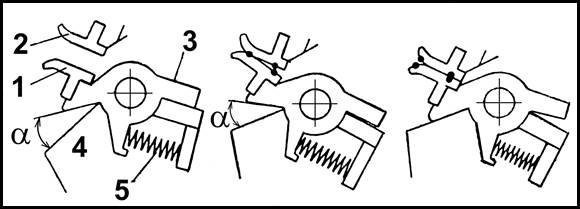

После соприкосновения контактов (см. рис.26) начинается процесс притирания. Рычаг (4) под действием сжатого воздуха продолжает двигаться вверх и заставляет держатель контакта (3) поворачиваться на своей оси.
Подвижный контакт (1) накатывается на неподвижный контакт (2) и происходит притирание, которое продолжается до момента пока держатель (3) не получит, упора в рычаг (4) и движение рычага вверх не прекратится. Во время притирания контактов также происходит проскальзывание поверхности одного контакта относительно другого, в результате этого стирается пыль и слой окисла, который может образоваться на контактных поверхностях и увеличить переходное сопротивление.
Рис.25 Контактор ПК-162А
Рис.26 Положение контактов при включении
Применение электропневматических контакторов в силовой схеме связано с тем, что для значительных токов (400–500А) более надежно достигаются большие нажатия контактов при пневматическом приводе, чем при других системах (например, электромагнитный привод).
Большие нажатия контактов необходимы , чтобы уменьшить величину сопротивления в месте соприкосновения контактных поверхностей и тем самым уменьшить нагревание контактов.
