8 технико-экономическое сравнение вариантов фундаментов
При выполнении курсовой работы (проекта) допускается ограничиваться сравнением вариантов по стоимости. Стоимость определяется с учетом основных видов работ с использованием укрупненных расценок (см. приложение Б).
Для подсчета объемов основных работ и материалов необходимо вычертить в пояснительной записке два запроектированных фундамента, проанализировать технологичность возведения каждого, описать основные положения производства работ по каждому варианту, составить сметы.
Дать технико-экономический анализ двух вариантов фундаментов и рекомендовать наиболее экономичный для конкретного применения в данном здании при заданных грунтовых условиях.
По принятому варианту рассчитать остальные фундаменты здания, помеченные номерами на плане.
9 ОПРЕЛЕНИЕ ВРЕМЕНИ ЗАТУХАНИЯ ОСАДКИ ФУНДАМЕНТА
Для фундамента, где получена наибольшая осадка, определить время затухания осадки по методике, изложенной в [7] . Эта работа выполняется в рамках учебно-исследовательской работы студентов.
10 РАСЧЕТ МОНОЛИТНЫХ ФУНДАМЕНТОВ НА ЭВМ
Привлечение ЭВМ для расчетов фундаментов намного облегчает трудоемкую задачу отыскания наиболее эффективных в рассматриваемых грунтовых условиях размеров подошвы монолитных фундаментов под колонны зданий.
Конструирование самого фундамента выполняется после получения его основных параметров в результате счета на ЭВМ.
10.1 Алгоритм решения
Вычислительный процесс определения размеров подошвы фундамента организован следующим образом:
- вводятся исходные данные в виде чисел;
- вычисляется предварительная площадь подошвы и его размеры;
- определяются давления под подошвой фундамента в крайних точках и под центром тяжести, расчетное сопротивление грунта;
- производится сравнение фактических давлений под подошвой фундамента с расчетным сопротивлением грунта;
|
|

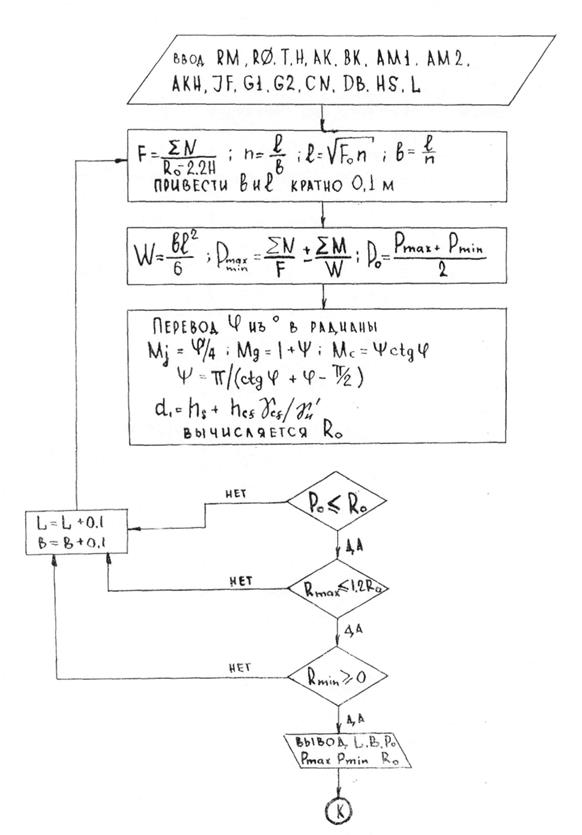

Рис.10.1.Блок-схема программы.
- при выполнении необходимых условий выдаются на печать размеры подошвы фундамента, давления под фундаментом в крайних точках и под центром тяжести, расчетное сопротивление грунта.
Если условия сравнения не выполняются, происходит увеличение размеров фундамента на 0,1 м и расчет производится до тех пор, пока не удовлетворяются необходимые требования теории расчета.
Блок-схема программы “MONOLIT” приведена на рис. 10.1.
10.2 Указания по работе с программой
При описании исходной информации и результатов расчета для программы “MONOLIТ” приняты следующие идентификаторы величин и массивов:
RN - вертикальная нагрузка, на фундамент кН,
Т - горизонтальная сила, кН.
RM - момент» кН.м.
RØ- условное расчетное сопротивление грунта несущего слоя, кПа;
H - глубина заложения фундамента, м;
AK,ВК- соответственно длина и ширина поперечного сечения ко лонны, м;
AM I, AM2 – коэффициенты условия работы;
АКН - коэффициент надежности;
JF - угол Внутреннего трения грунта несущего слоя, град.;
G 1 - осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента, кН/м3
G 2 - о же, залегающих ниже подошвы, кН/м3
CN - расчетное удельное сцепление грунта, несущего слоя, Кпа;
DB - лубина подвала, м;
НS - толщина слоя грунта выше подошвы фундамента со стооны подвала, м;
L - признак фундамента: 1- подвалом, 0 – без подвала.
Вся исходная информация вводится в компьютер с первой позиции.
Результаты расчета анализируются. По результатам счета конструируют монолитный или сборный фундамент под колонну сооружения. Уточняют нагрузки и окончательно проверяют фундамент.
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
1. СНиП 2.02.01-83*. Основания зданий и сооружений. –М: Стройиздат, 1985
