Практическая работа № 3



ТЕМА: Изучение методики испытания изолирующих защитных средств

для установок с напряжением до 1000 В



ЦЕЛЬ РАБОТЫ: ознакомиться с нормами, сроками и методами периодичес­ких электрических испытаний изолирующих электрозащитных средств, применяемых в электроустановках с напряжением до 1000 В.



ПРИБОРЫ И ОБОРУДОВАНИЕ: испытательный трансформатор, регулятор на­пряжения, электроизмерительные приборы, ванна с водой, испытуемые защитные средства



ХОД РАБОТЫ



1. Ознакомиться с приборами и оборудованием, предназначенными для прове­дения лабораторной работы.

2. Осмотреть защитные средства с целью обнаружения видимых повреждений.

3. Ознакомиться с наименьшими допустимыми размерами электрозащитных средств по табл. 1.

4. Начертить схемы для испытания изолирующим электрозащитных средств, которые представлены на рис. 1,2.



Таблица 1 Технические данные электрозащитных средств для электроустановок с напряжением до 1000 В.

Наименование

Размеры

Длина, м
Изолирующей части Рукоятки
1. Изолирующие штанги - до 0.6 до 0.3
2. Изолирующие клещи - до 0.4 до 0.1
3. Электоизмерительные клещи -   до 0.3   до 0.1
4. Указатели напряжения - не нормируется не нормируется
5. Диэлектрические перчатки Длина не менее 350мм - -
6. Диэлектрические боты Высота не менее 20см - -
7. Диэлектрические ковры Не менее 50см - -
8. Инструмент с изолирующими рукоятками - Не менее 10см Не менее 10см





5. Занести в табл. 2 нормы и сроки электрических испытаний электроза­щитных средств, находящихся в. эксплуатации, для электроустановок с напряжением до 1000 В.

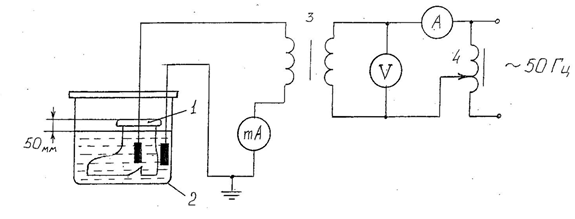

Принципиальная схема испытания диэлектрических бот, галош, перчаток, колпаков.

Рис.1

1- испытуемое защитное средство, 2- ванна с водой, 3- испытательный трансформатор, 4- регулятор напряжения.



Принципиальная схема установки для испытания диэлектрического ковра на пробой

Рис.2

1-испытуемый ковер, 2 - цилиндрические электроды,

3- испытательный трансформатор, 4 - регулятор напряжения.



Изделие считается выдержавшим испытание, если не произошло его про­боя и показания миллиамперметра не превышали установленных норм.

6.Ознакомиться с оформлением итогов испытания электрозащитных средств (нанесение штампов, записи в соответствующих журналах)



7. Выводы.



Контрольные вопросы:



1 . Для чего производят испытания электрозащитных средств?

2. Как определить можно ли использовать указатель напряжения?

3. Из каких материалов выполняют изолирующую часть штанги?

4. В каких помещениях применяют изолирующие подставки?

5. В каких электроустановках применяются электроизмерительные клещи?

6. Какие основные части имеет изолирующая штанга?

7.В каких электроустановках предусмотрено применение однополюсных указателей напряжения до 1000 В?



Таблица 2

Нормы и сроки испытаний и осмотров.



Наименование электрозащитного средства

Напряже- ние эл. установ- ки, кВ

Испыта­тельное напря­жение, кВ

Продол­житель­ность, мин



Ток утечки мА, не более



Периодичность
испыта­ний   осмот­ров
1. Изолирующие штанги до 1 3 Uл 5 - 1 раз в 24 мес. 1 раз в 12 мес.
2. Изолирующие клещи до 1 2 5 - 1 раз в 24 мес. 1 раз в 12 мес.
3. Эл.измерительные клещи до 0.65 2 5 - 1 раз в 24 мес. 1 раз в 6 мес.

4. Указатели напряжения:

а) порог зажигания



б) изоляц. Корпусов и соедин. провода

в) проверка исправности схемы од.полюсн. указателе

г) проверка исправности схемы двухполюсн. указат.

   до 1     Не выше 0.09   -     -       1 раз в 12 мес.     1 раз в 6 мес.
до 0.66 2 1 - 1 раз в 12 мес. 1 раз в 6 мес.
до 0.66 0.75 1 0.6 1 раз в 12 мес. 1 раз в 6 мес.
до 0.66 0.75 1 4 1 раз в 12 мес. 1 раз в 6 мес.
5. Перчатки резиновые диэлектр. Все напряжения 6 1 6 1 раз в 6 мес. Перед примен.
6. Инструмент с изолир. рукоятками до 1 2 1 - 1 раз в 12 мес. Перед примен.
7.Галоши резино­вые диэлектричес. до 1 3.5 1 2 1 раз в 12 мес. Перед примен.
8. Ковры резиновые диэлектричес. Все напряжения 5.5 3 - 1 раз в 24 мес. 1 раз в 6 мес.
